轻量化便携电动代步车结构设计

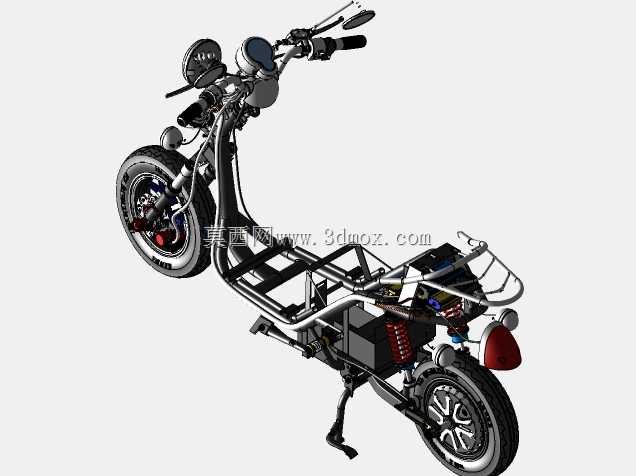

小尺寸两轮代步车的量产落地，最先要解决的是薄壁管件焊接后的形变问题，这款便携电动车的车架采用分段式弯管拼接设计，没有采用一体冲压的主梁结构，就是为了适配小批量生产时的工装成本，每段管件的弯折半径都控制在常规弯管机的加工范围内，不需要定制特殊成型模具，拼接处的焊缝预留了0.15mm的打磨余量，焊后打磨平整不会出现应力集中的尖角。车架中部的电池仓采用内嵌式布局，没有额外增加外挂电池盒的突出结构，既降低了整车重心提升骑行稳定性，也避免了外挂件在颠簸路段出现的连接松动问题，电池仓周边的加强筋直接和主梁管件焊接为一体，不需要额外增加固定支架，减少了装配时的零件数量。前后减震的安装座直接焊接在车架对应位置，没有采用可拆卸的转接座，消除了转接件长期使用后的旷量隐患，减震弹簧的预压调节位预留了足够的操作空间，后期维护不需要拆解周边覆盖件。车把部分的控制元件走线全部隐藏在车把立管内部，外露的线束仅保留了车把到车架中段的连接段，线束外部套有耐磨波纹管，和车架接触的位置加装了橡胶护圈，避免长期摩擦导致的线束破损。前后轮毂采用辐条式一体化铸造成型，轮辋的胎圈座位置做了圆角过渡处理，安装轮胎时不会划伤胎唇，轮毂和车轴的配合公差选了H7/k6的过渡配合，既保证装配时不需要过大的压入力，也能避免骑行时轮毂出现径向窜动。后货架直接和车架后段的主梁连接，没有固定在挡泥板等塑料覆盖件上，载重时的受力直接传递到车架主体，不会出现覆盖件开裂的问题，尾部的刹车灯和转向灯集成在同一个安装座上，共用一组供电线束，减少了接插件的数量，降低了电路故障的概率。侧撑的安装位置选在了车架左侧的重心投影范围内，撑起时整车的倾斜角度控制在12度左右，既不会因为角度过大容易倾倒，也不会因为角度过小导致撑起时费力，侧撑的回弹弹簧隐藏在安装座内部，避免了雨天泥水侵蚀导致的弹簧锈蚀。整车没有设计多余的塑料外覆盖件，所有结构件直接外露，既降低了整车重量满足便携需求，也减少了覆盖件开模的成本，后期维护时可以直接观察到所有结构件的状态，不需要拆解大量装饰件就能完成检修。
