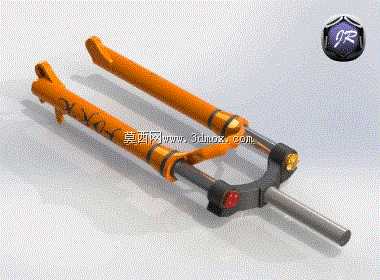

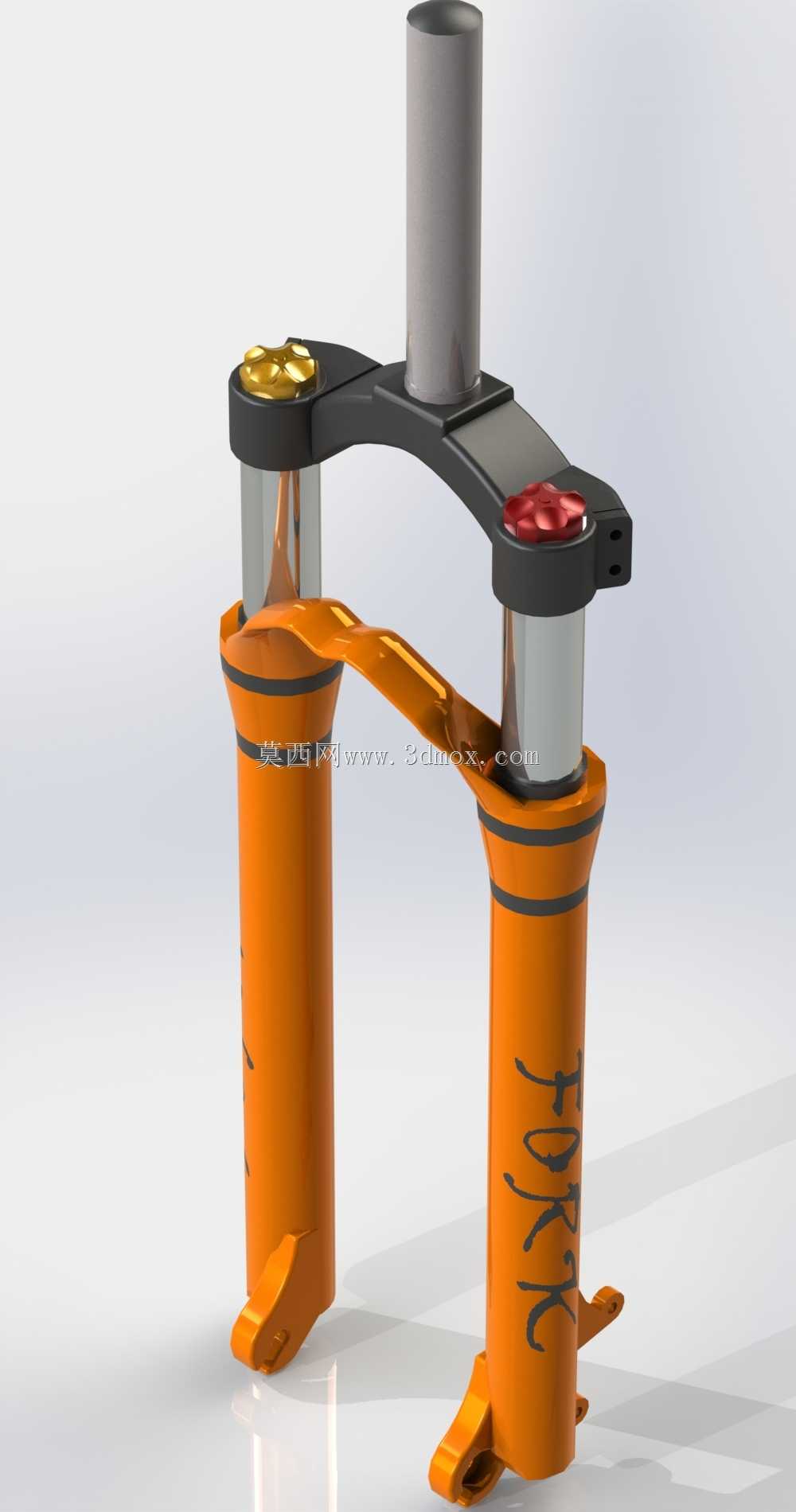

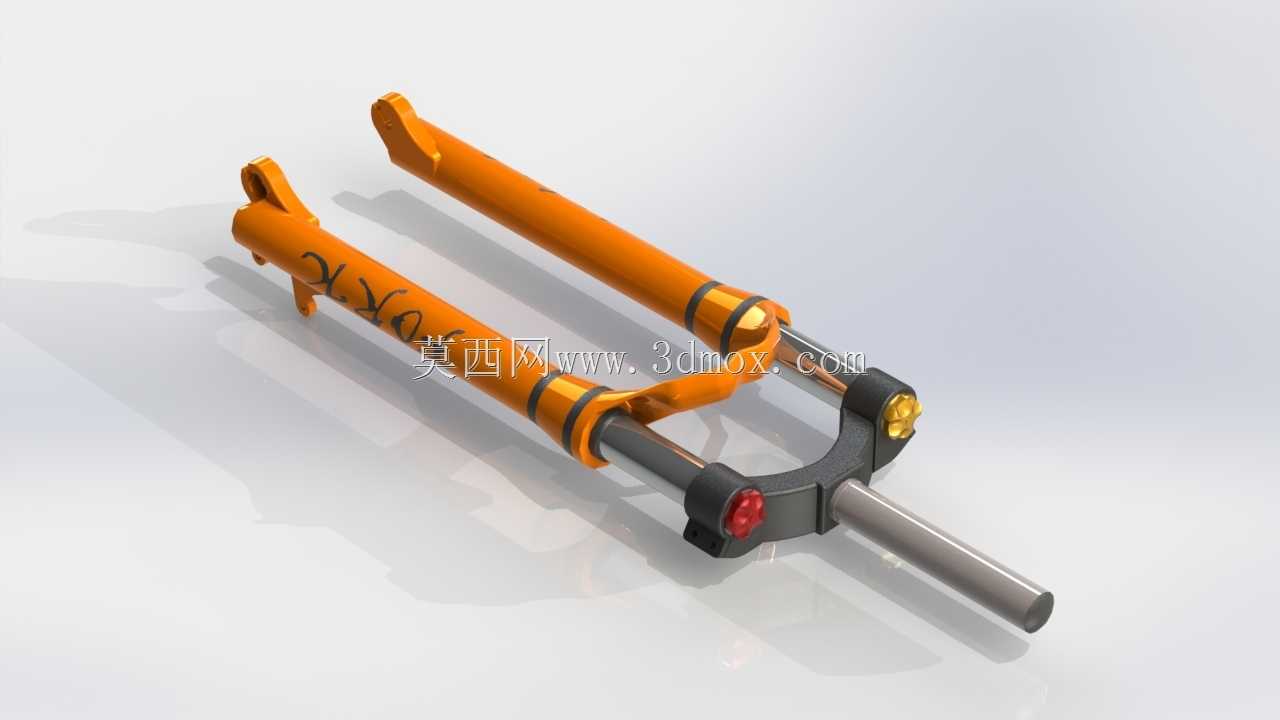

山地自行车油压避震前叉结构设计

山地越野场景下前叉承受的连续冲击载荷，很容易让传统刚性叉腿出现应力集中开裂的问题，这款前叉在叉腿与叉肩衔接的位置做了渐变壁厚处理，没有采用直角过渡的生硬结构，而是顺着载荷传递路径做了圆弧过渡，能把轮组传递上来的垂直冲击力均匀分散到两根叉腿上，避免局部应力峰值超过铝合金材质的屈服强度。碟刹安装座的位置特意做了加厚凸台，安装孔位周边预留了0.2mm的精加工余量，装配时刹车卡钳的定位面不会因为焊接变形出现错位，不需要额外垫垫片调整间隙，能保证碟片始终处于卡钳的居中位置，避免刹车时出现蹭碟的异响。叉腿表面的标识区域做了微凹的沉台设计，后续做丝印或者贴标时不会因为骑行中泥沙冲刷导致标识脱落，沉台边缘的圆角做了R0.8的处理，不会出现应力集中的缺口效应。阻尼杆与叉腿的配合公差选了H7/g6的间隙配合，既保证活塞杆上下运动时不会出现卡滞，又能避免间隙过大导致油封过早磨损漏油，叉腿底部的红色调节旋钮位置做了防滑齿结构，骑行者戴着手套也能轻松旋转调整阻尼力度，不需要额外借助工具。上管与碗组配合的表面做了粗糙度Ra0.8的处理，装配时碗组轴承能顺畅压入，不会出现压装过程中刮伤轴承内圈的问题，叉肩位置的金色调节盖采用了滚花设计，手动调整预压时不会打滑。两根叉腿的平行度公差控制在0.1mm以内，轮组安装后不会出现偏摆，避震动作时两根叉腿的运动同步性更好，不会出现单侧卡滞的情况，油封位置特意设计了防尘唇结构，能阻挡越野时的泥沙进入内管，延长油封的使用寿命，不需要频繁拆解保养。
