撬装式批量海水淡化净化处理机组

　　这套撬装集成式海水净化处理机组，主要面向海岛驻点、沿海作业平台、远洋船舶补给、滨海临时供水以及近海工程营地等连续制水场景，核心作用是将抽取的原海水经过多级预处理、增压过滤与膜分离流程，转化为满足生产或生活使用要求的净化淡水。整机采用方管焊接框架作为承载基体，所有罐体、泵组、管路、阀件与电控元件均布置在同一底座边界内，不需要在现场进行分散设备的二次拼装，转运时可直接通过叉车孔位或吊装点整体移位，落地后接通原水进水、淡水输出与动力电源即可进入调试运行状态，大幅缩减野外或船用场景下的安装周期。

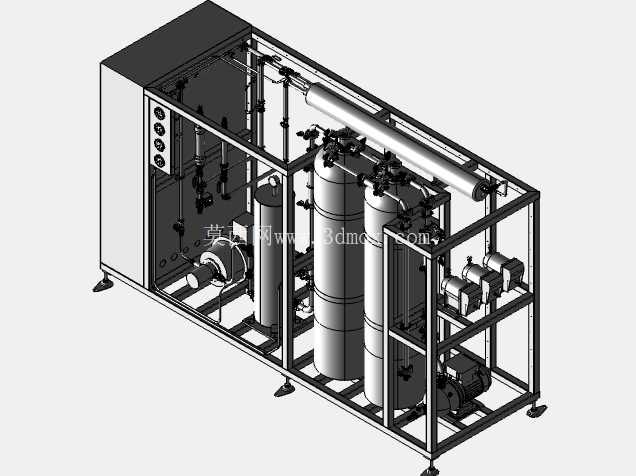

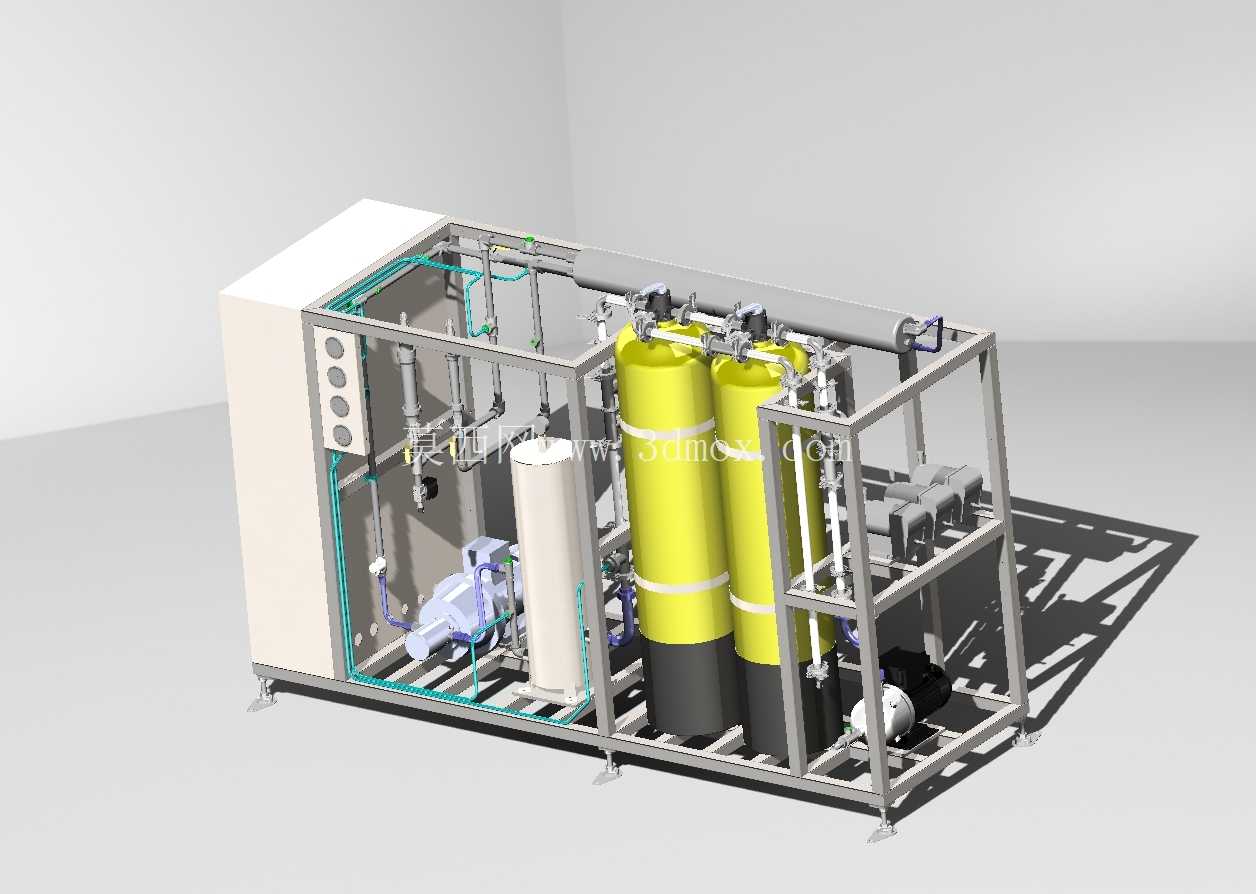

　　从结构布局来看，框架内部按照水流路径划分功能区段：前段设置粗滤与缓冲罐体，用于拦截海水中携带的泥沙、悬浮物与大颗粒杂质，降低后续膜元件的污堵风险；中段并列布置多台立式承压过滤罐，罐体采用圆弧封头与筒身焊接结构，外部预留管接法兰与检修操作空间，承担介质过滤、压力稳流与深度净化工序；后段集成高压泵、膜组件管路与计量加药单元，横向布置的长筒膜壳通过管架固定在框架上部，充分利用撬体上层空间，避免泵组运行振动直接传递至膜分离元件。框架侧面设置仪表控制面板，压力表、流量计与操作阀件集中排布在人员站立侧，巡检时可在不进入框架内部的情况下读取压差、流量与压力参数，阀门操作高度控制在人体工学范围内，日常反洗、切换与取样动作无需登高。

　　设计过程中优先考虑海洋工况的防腐与检修需求：所有过流部件、管架与紧固件均按耐腐蚀思路选型，框架支脚设置可调支撑脚垫，既可以补偿安装地面的不平度，也能隔绝地面积水对底座的长期侵蚀。管路走向沿框架立柱与横梁排布，通过管卡固定避免悬臂过长，在泵进出口位置设置软接与弯头缓冲，降低水锤与振动带来的管路疲劳。多台泵组集中布置在框架后侧重载区域，底座下方加装加强梁，旋转件外侧预留拆装间距，后期更换机械密封或叶轮时不需要拆除周边罐体。撬体四周预留维护通道，过滤罐顶部的加料口、排气阀与上部管路均留出操作余量，框架开口方向对应滤芯更换与罐体检修的抽出路径，避免后期维护时出现干涉。

　　外形边界按标准集装箱转运尺度控制，整机长宽高适配普通货运车辆与船舶舱门尺寸，框架顶部横梁可作为临时吊装受力点，底部纵梁贯通整个撬体，叉车作业时从两端预留空位插入即可。安装边界方面，设备就位需在四周留出不小于六百毫米的操作空间，正面阀组与仪表区预留全开检修距离，后侧泵组区预留电机抽出空间，进水端与浓水排放端分别对接外部管线，淡水输出端设置取样口与在线检测接口。电控元件集中在侧边控制区，与潮湿管路区域保持分隔，面板上的压力调节旋钮、减压阀与回流阀按操作顺序排列，开机时可先开启低压冲洗回路排净管路空气，再逐步升压进入额定制水工况，停机时通过旁通管路泄压，避免膜组件承受骤变压力。

　　针对批量连续供水的使用特点，整机将预处理、增压、分离与控制回路整合在同一撬体上，管路连接少、现场接口简单，既可以固定安装在陆地海水淡化站，也能够随船或随工程营地转场使用。结构建模时完整还原了罐体壁厚、法兰对接位置、阀件操作空间与泵组安装座，各部件之间的装配关系清晰，管路弯头、三通与支架均按实际走线布置，可直接用于方案展示、安装干涉检查、维护空间校核以及成套水处理设备的结构参考。
