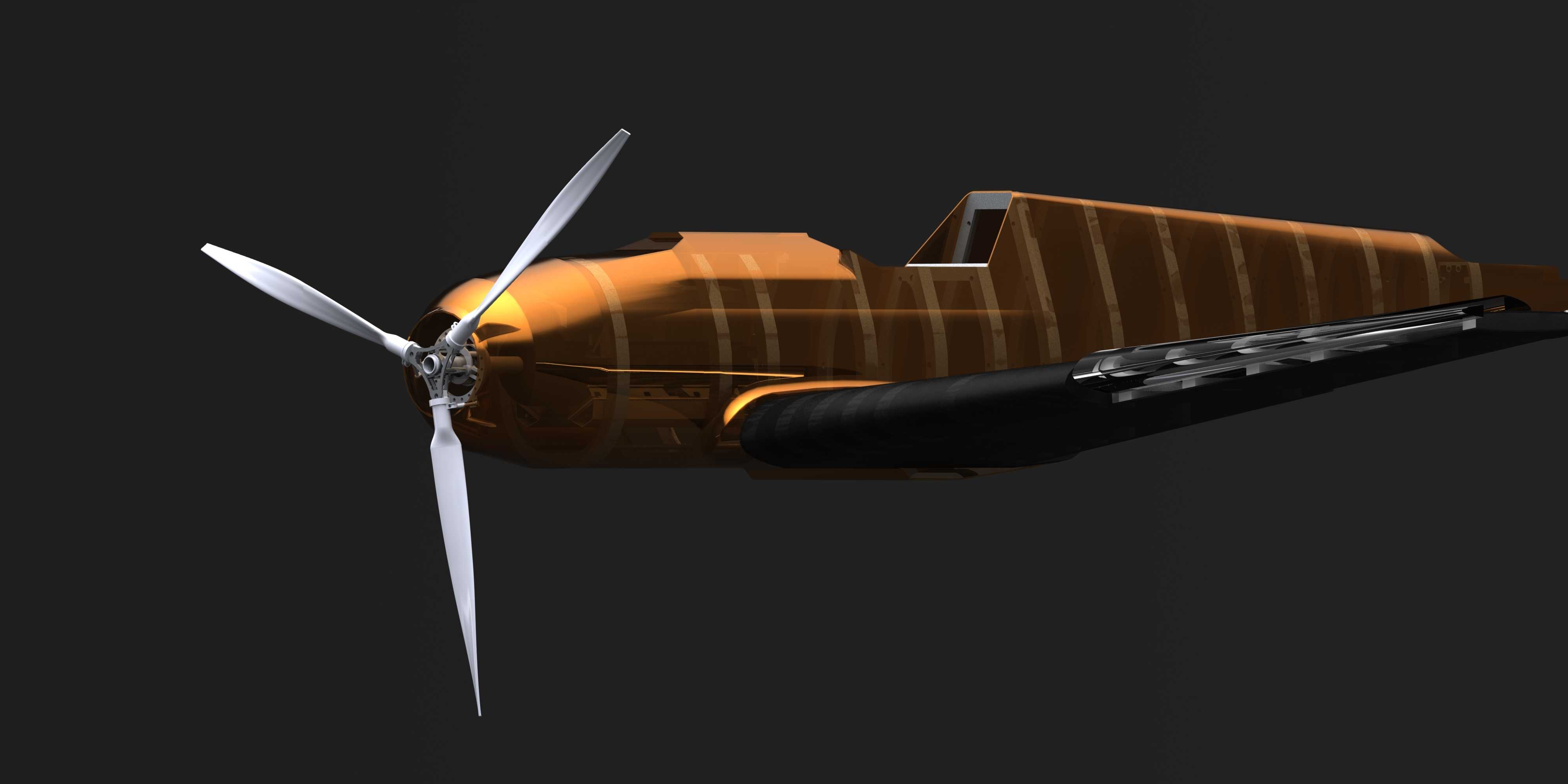

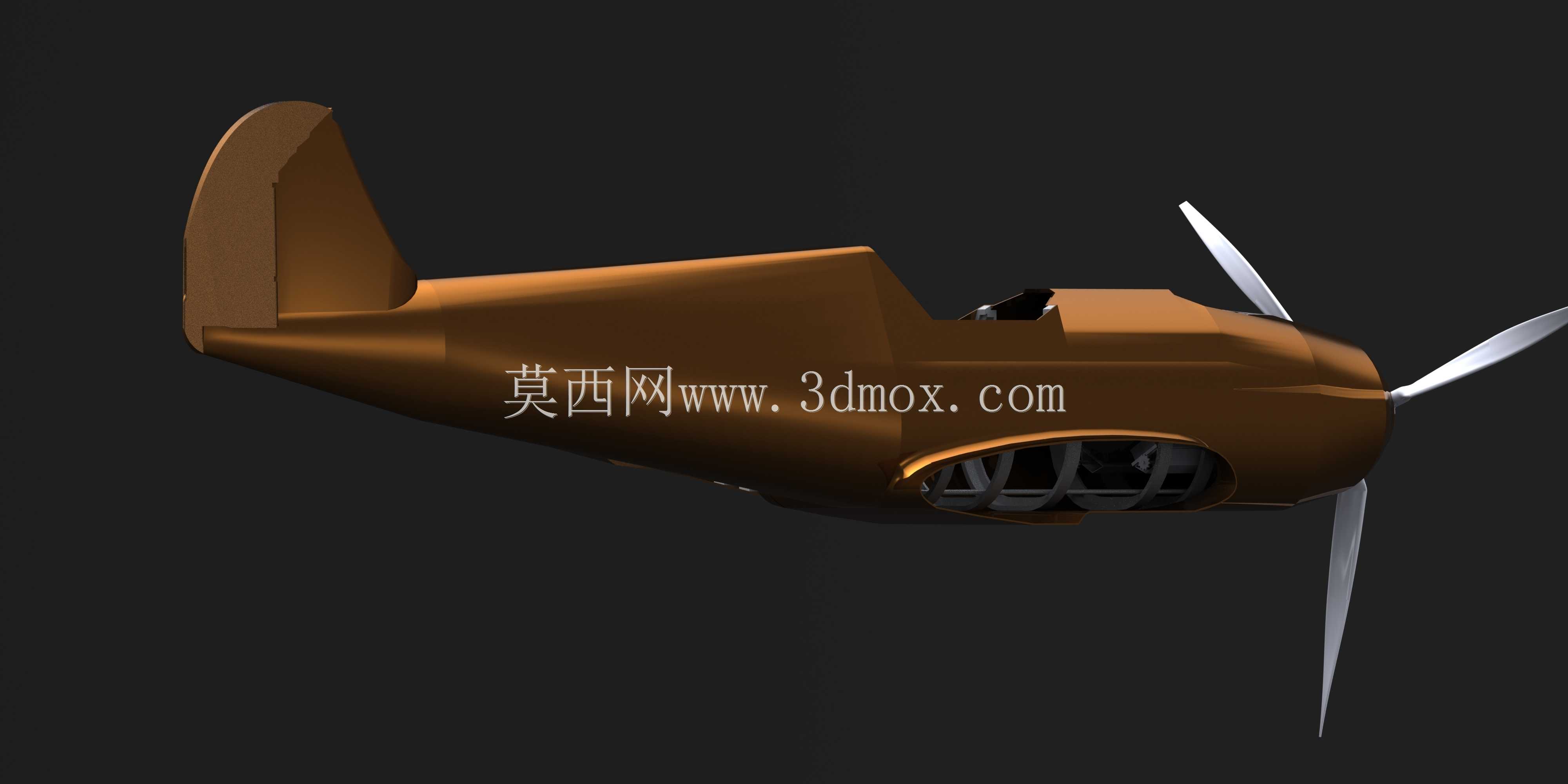

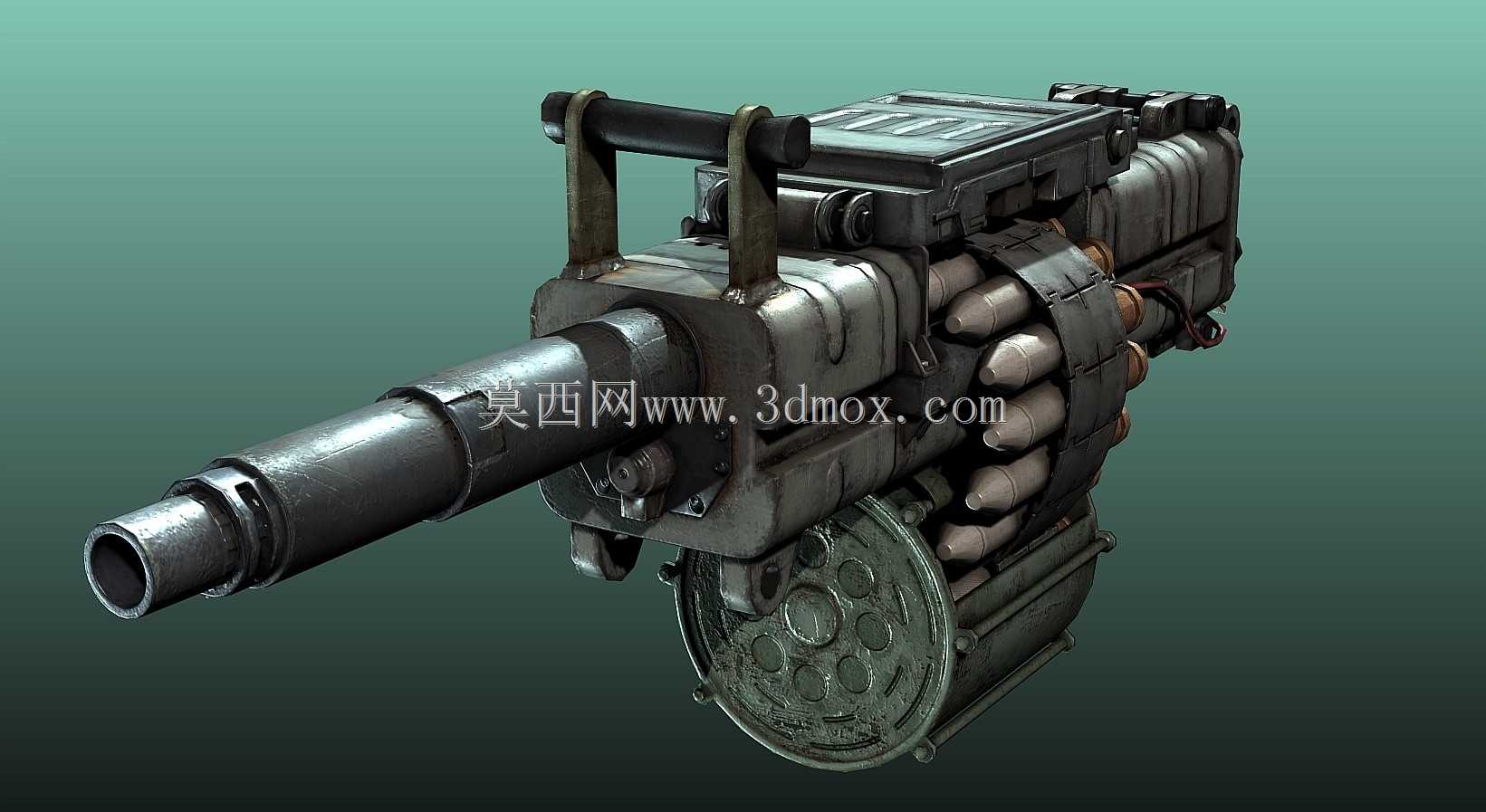

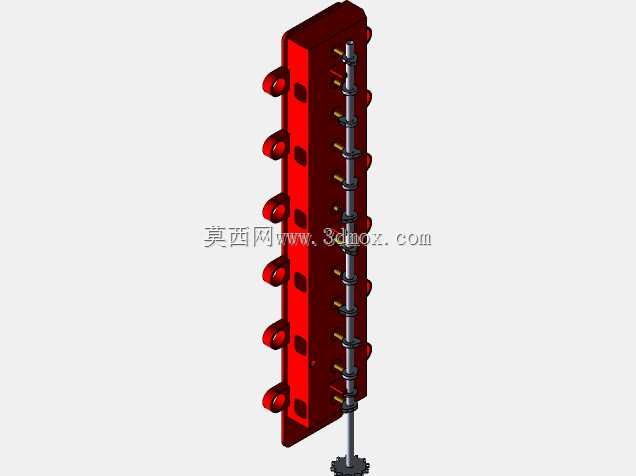

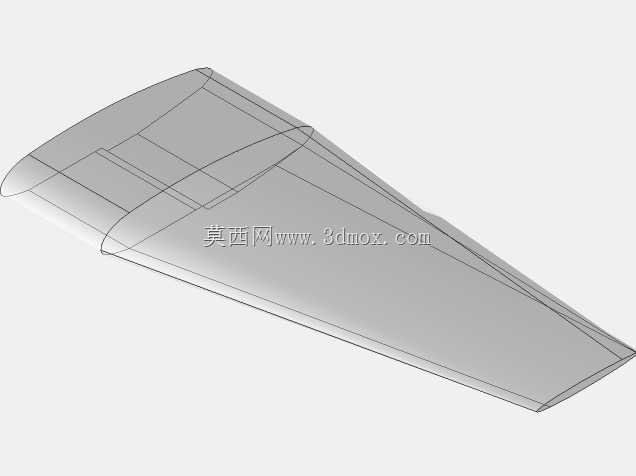

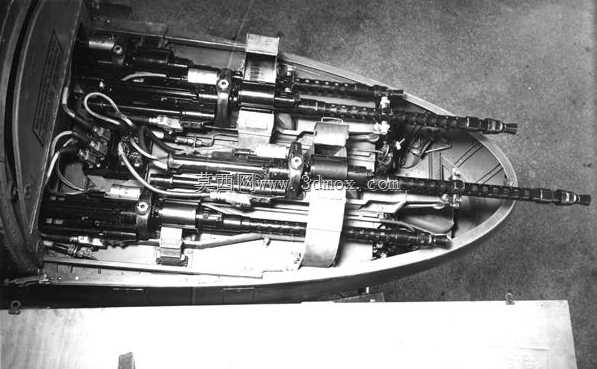

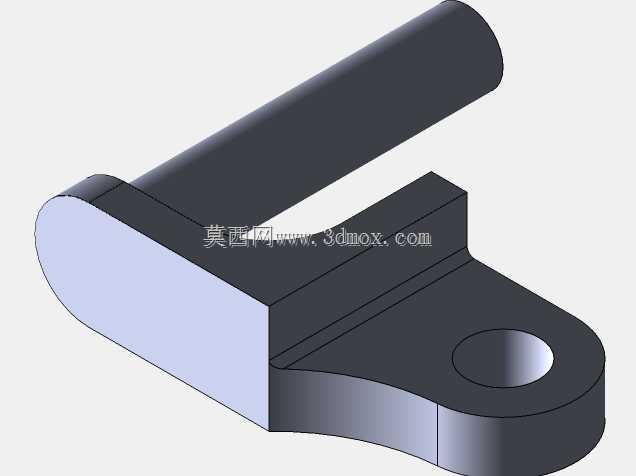

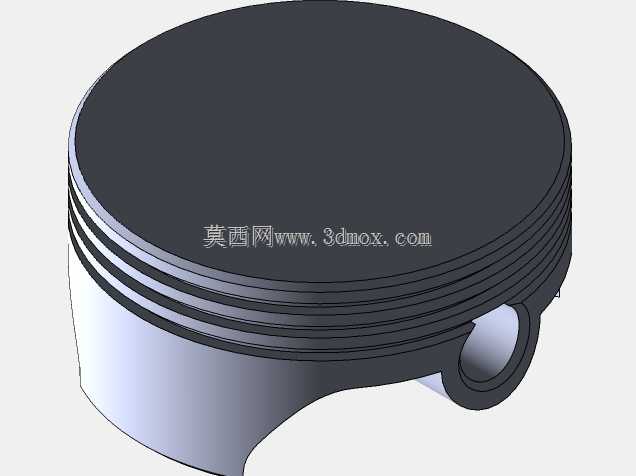

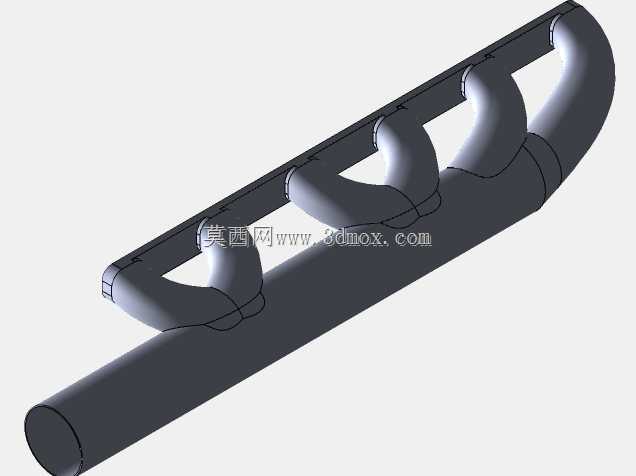

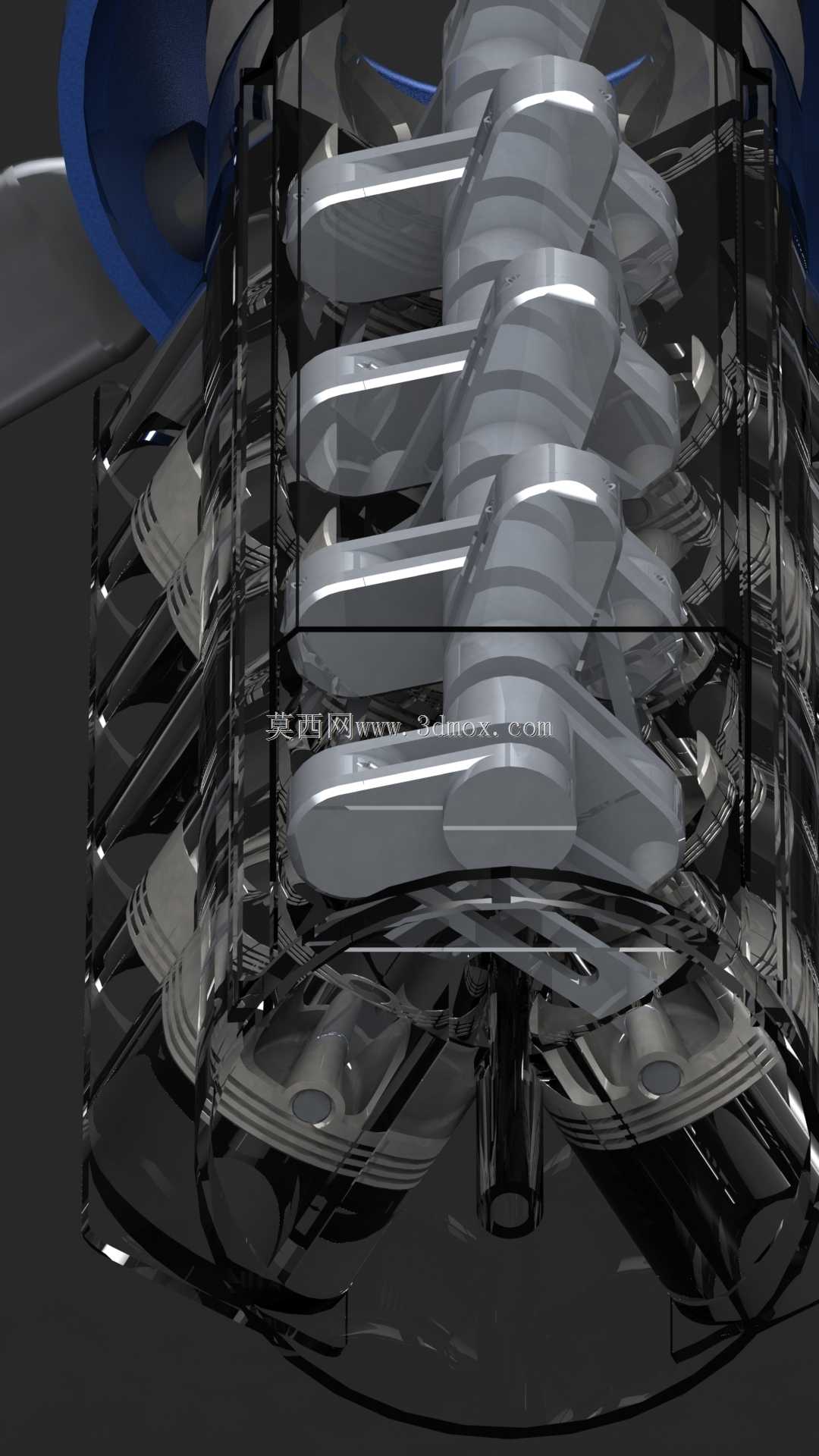

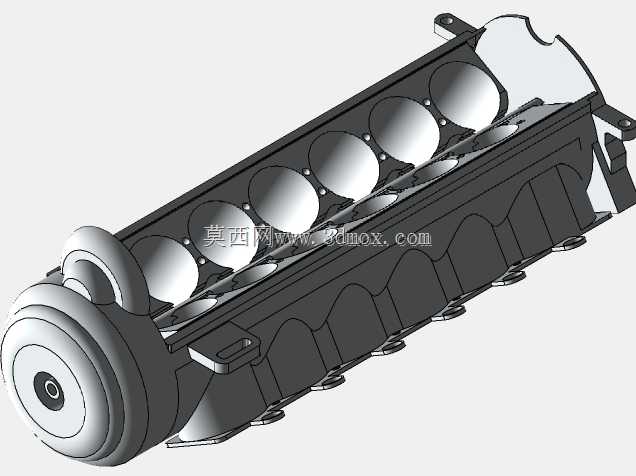

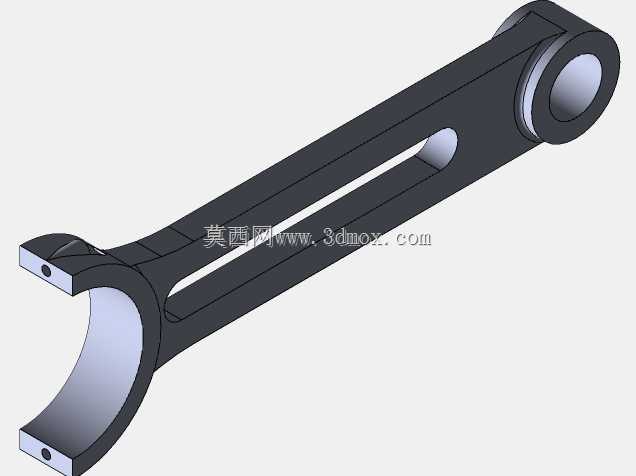

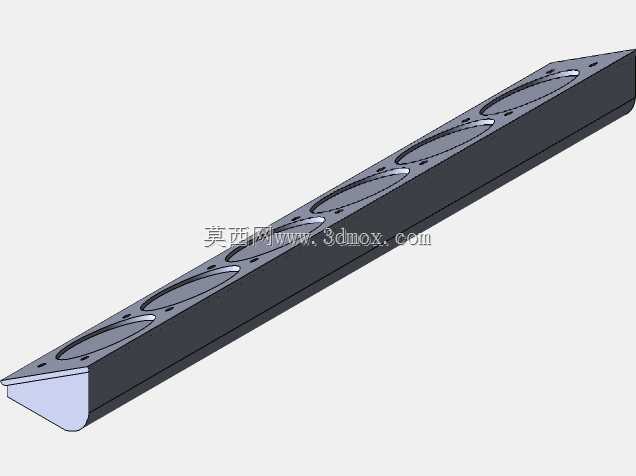

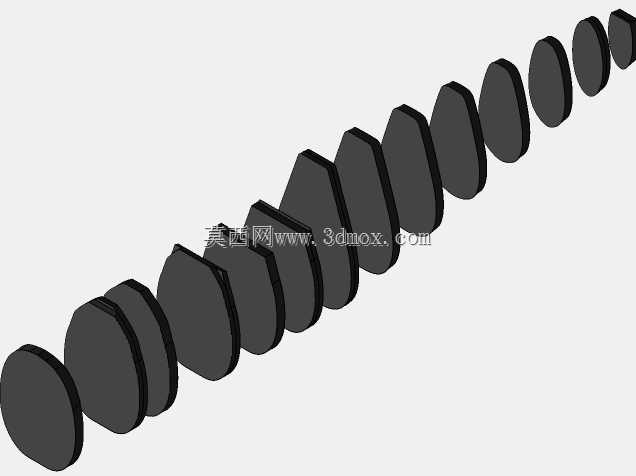

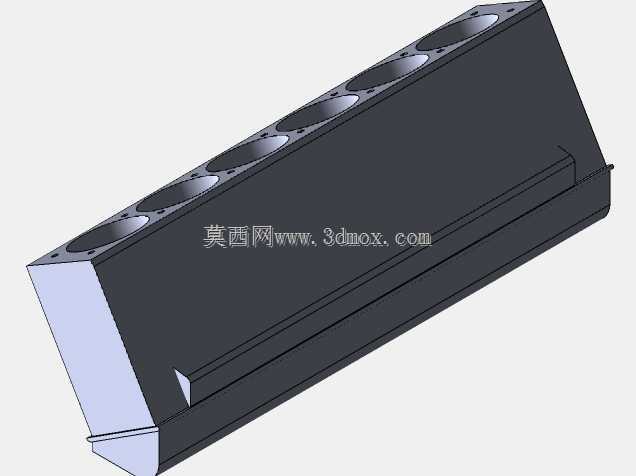

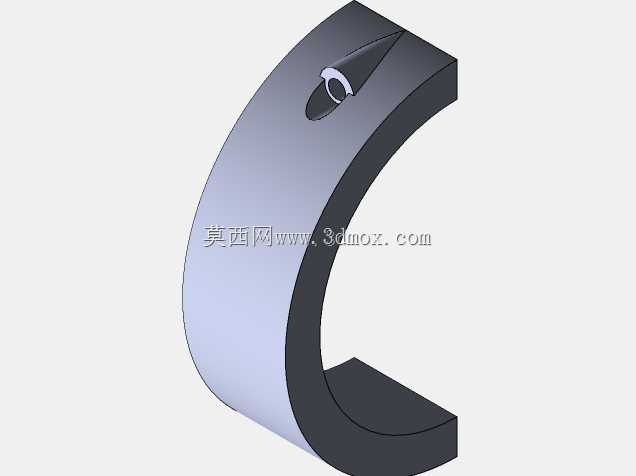

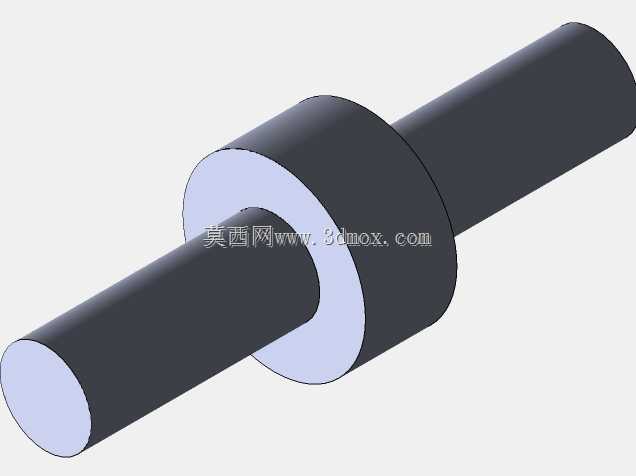

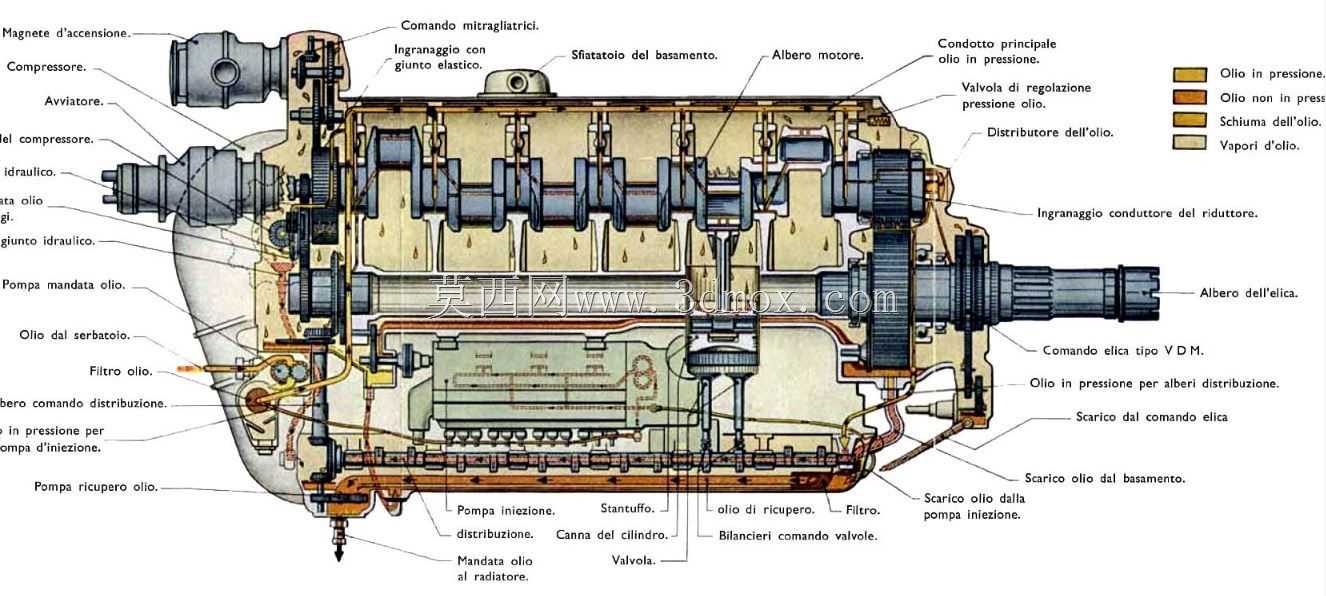

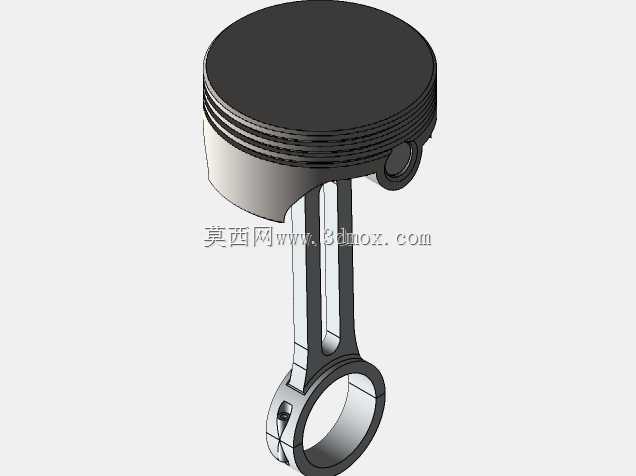

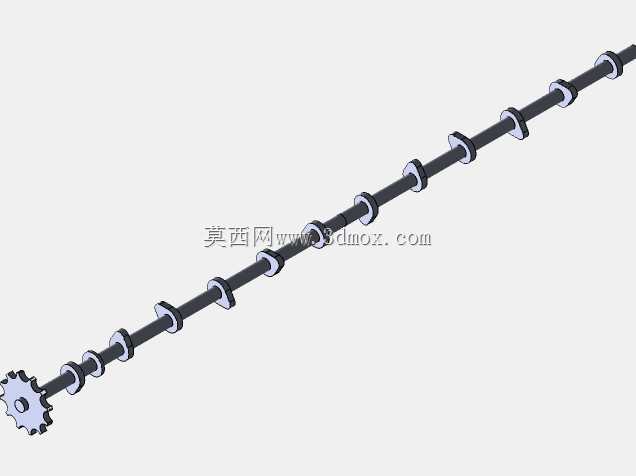

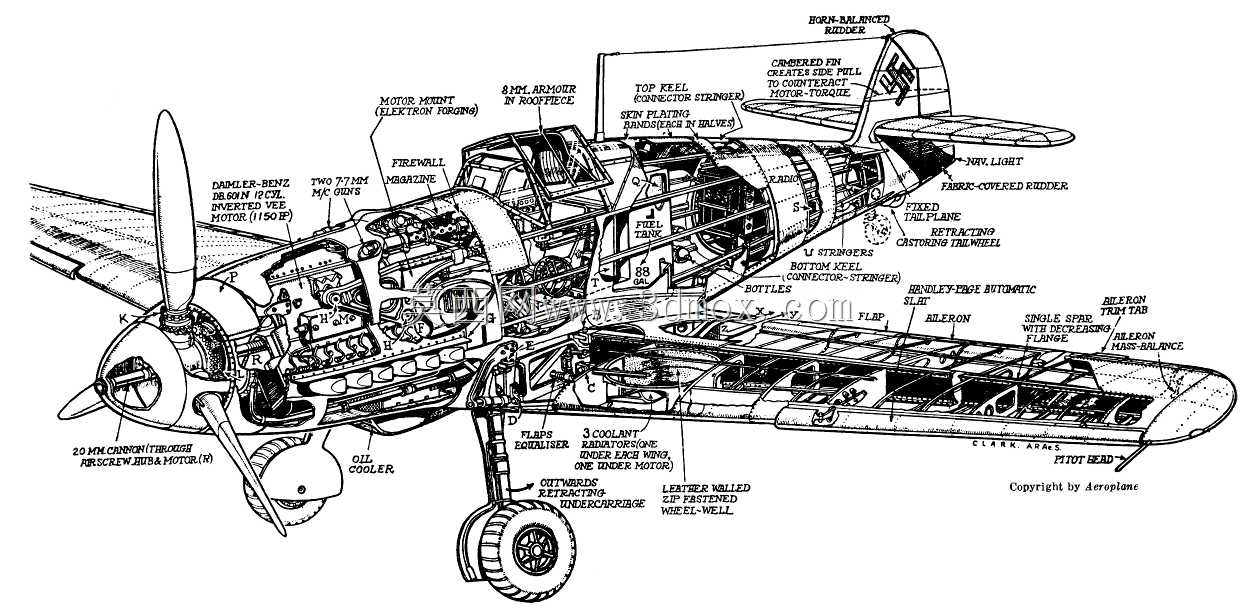

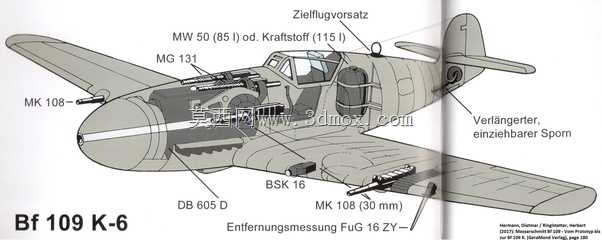

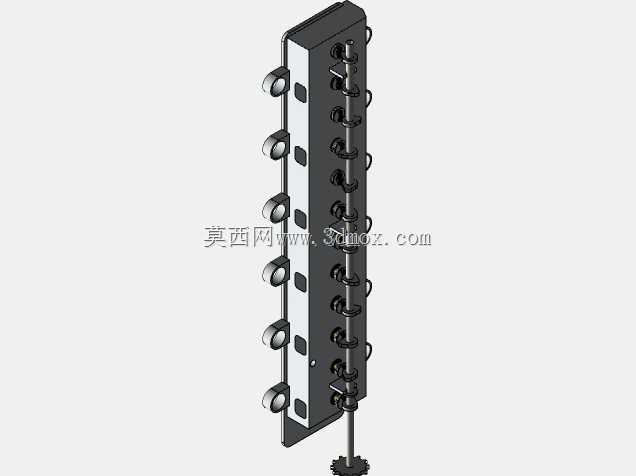

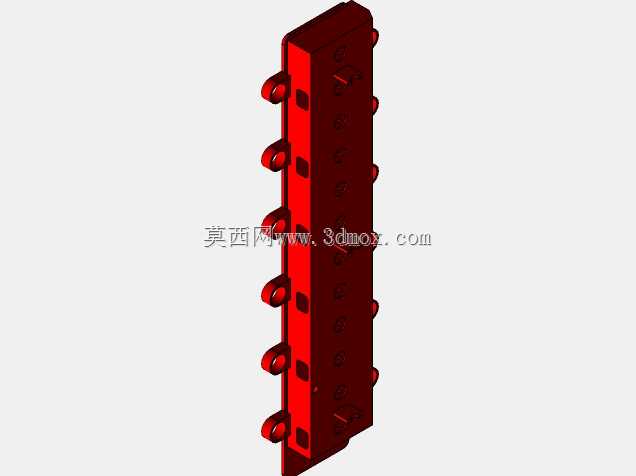

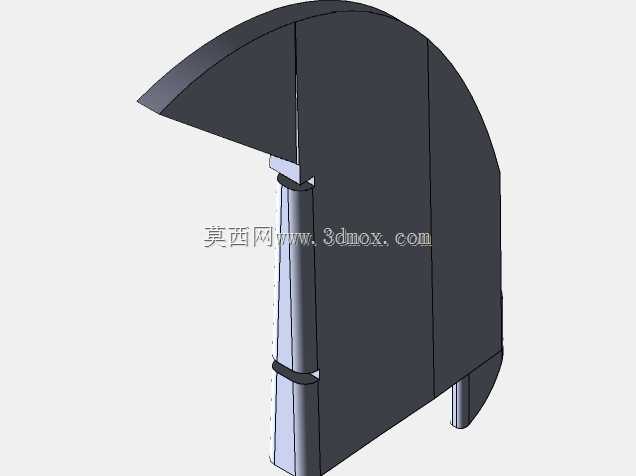

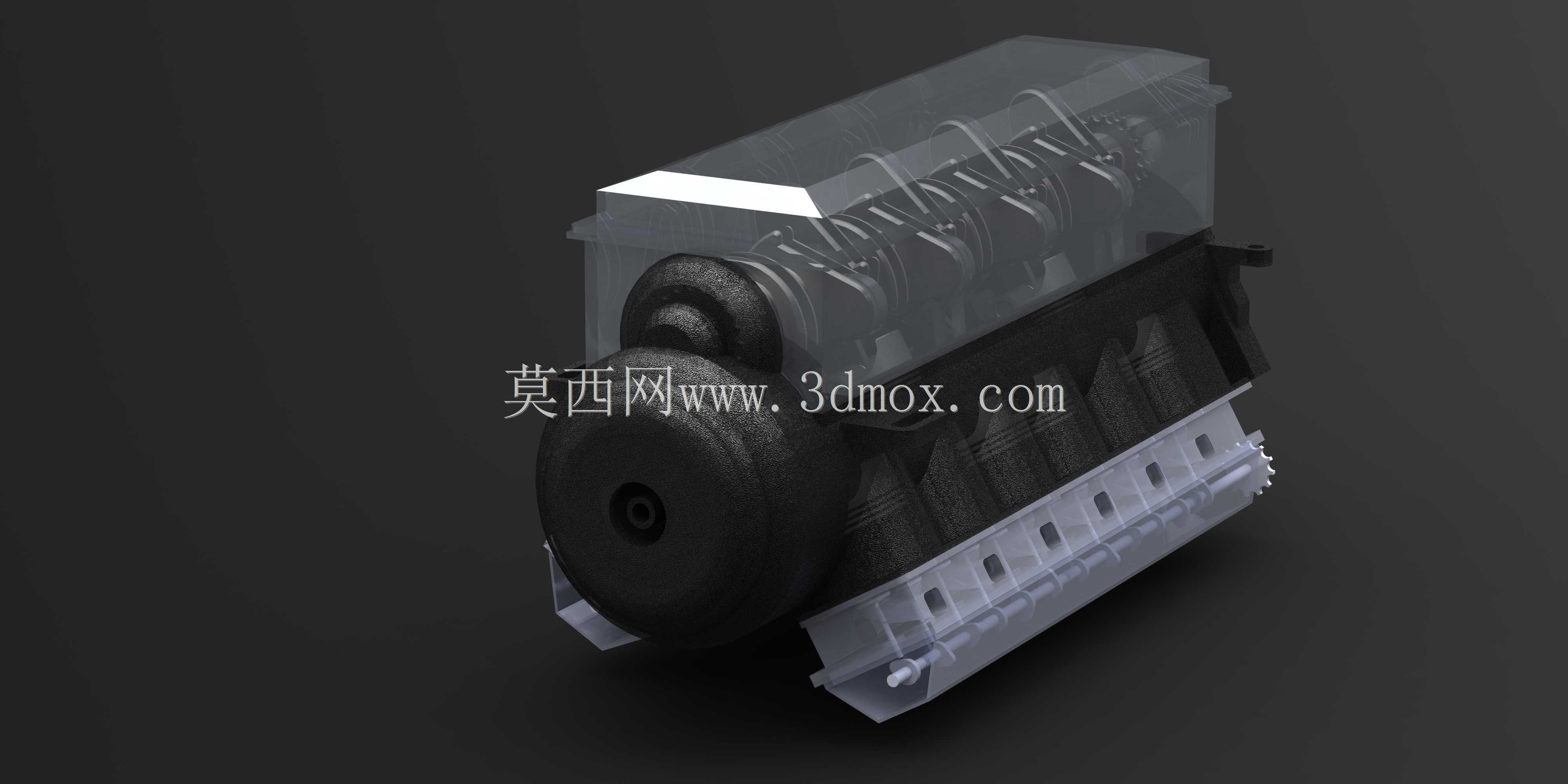

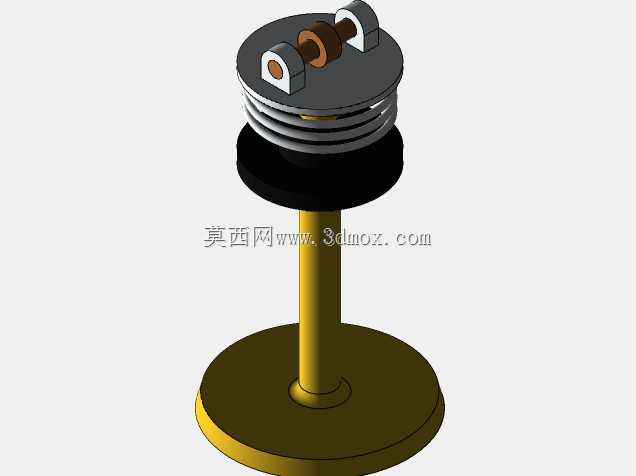

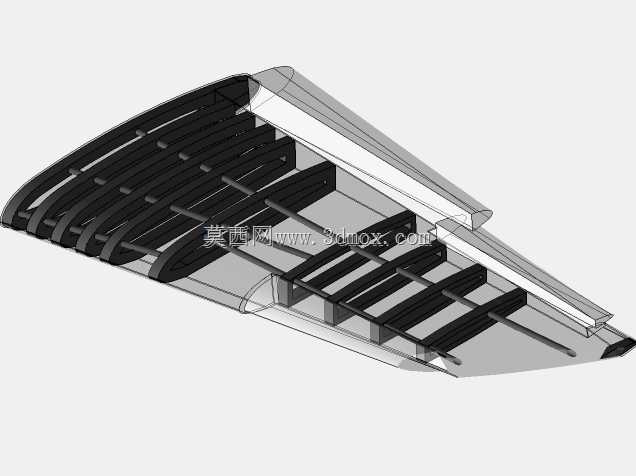

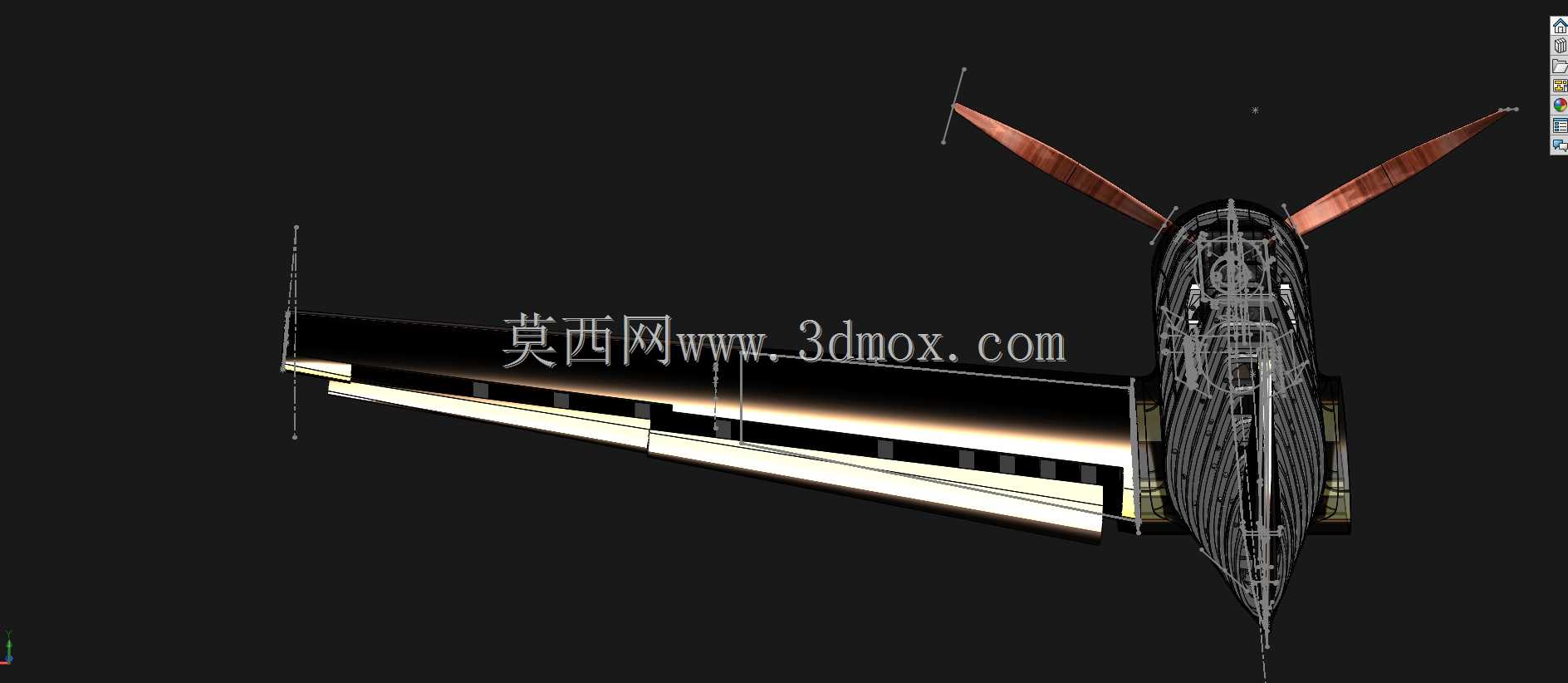

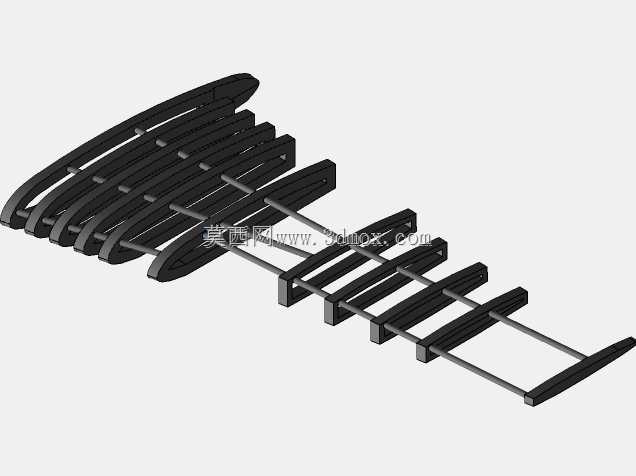

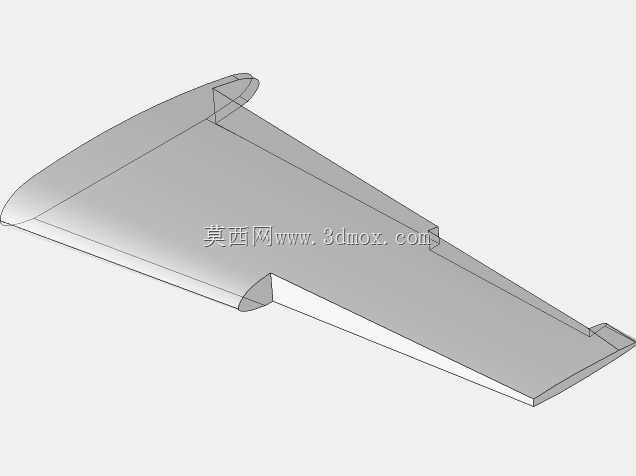

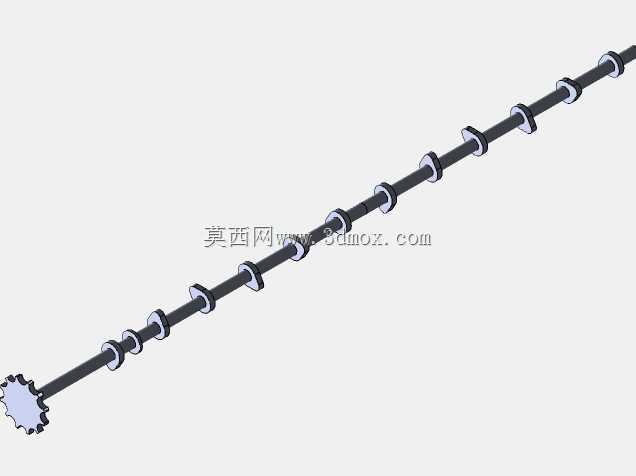

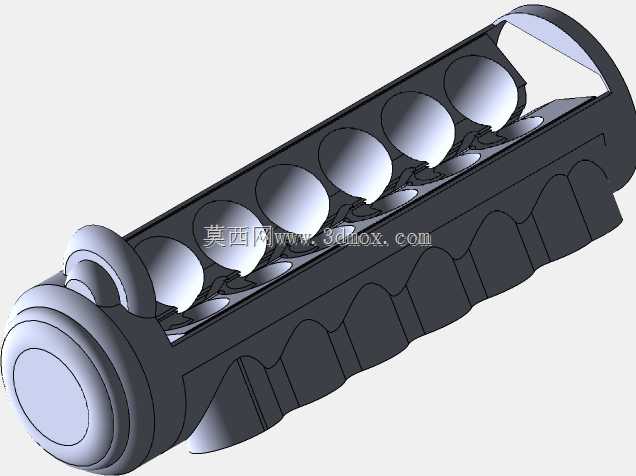

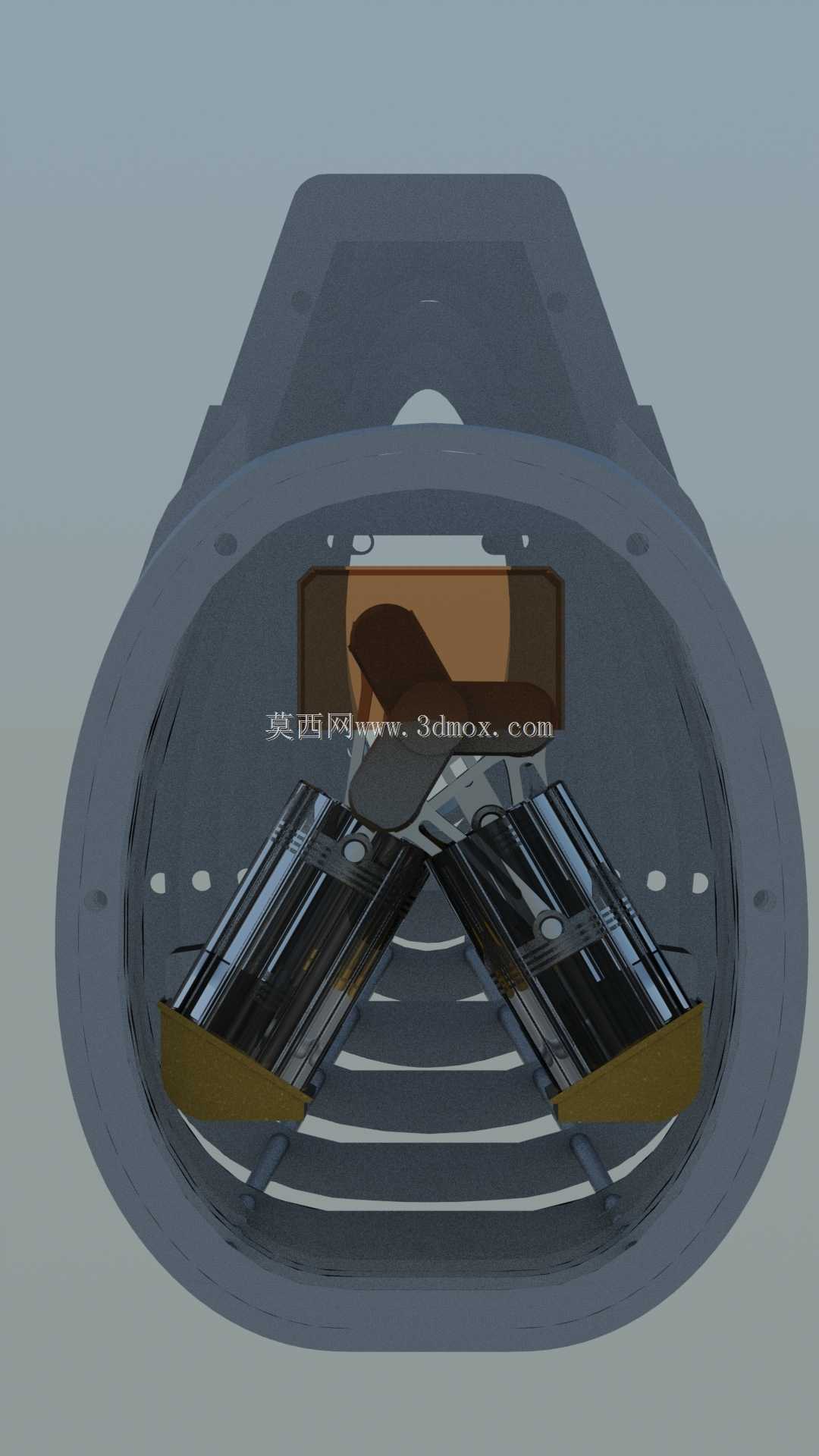

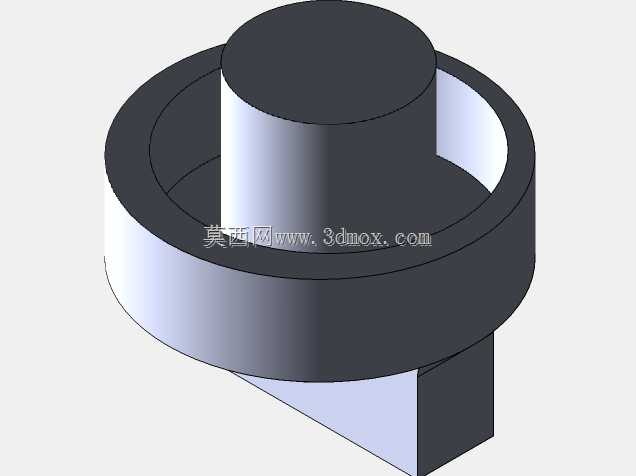

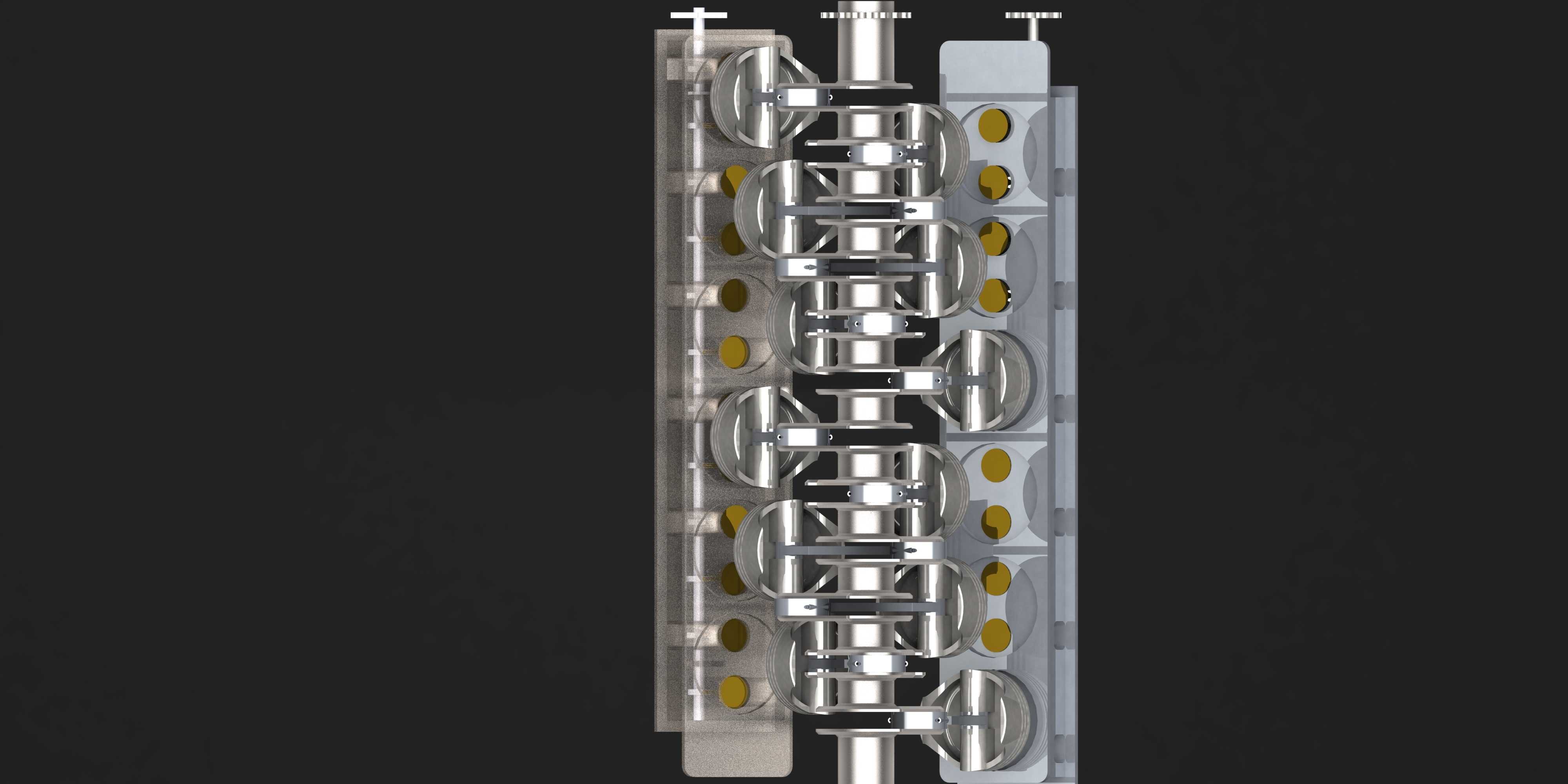

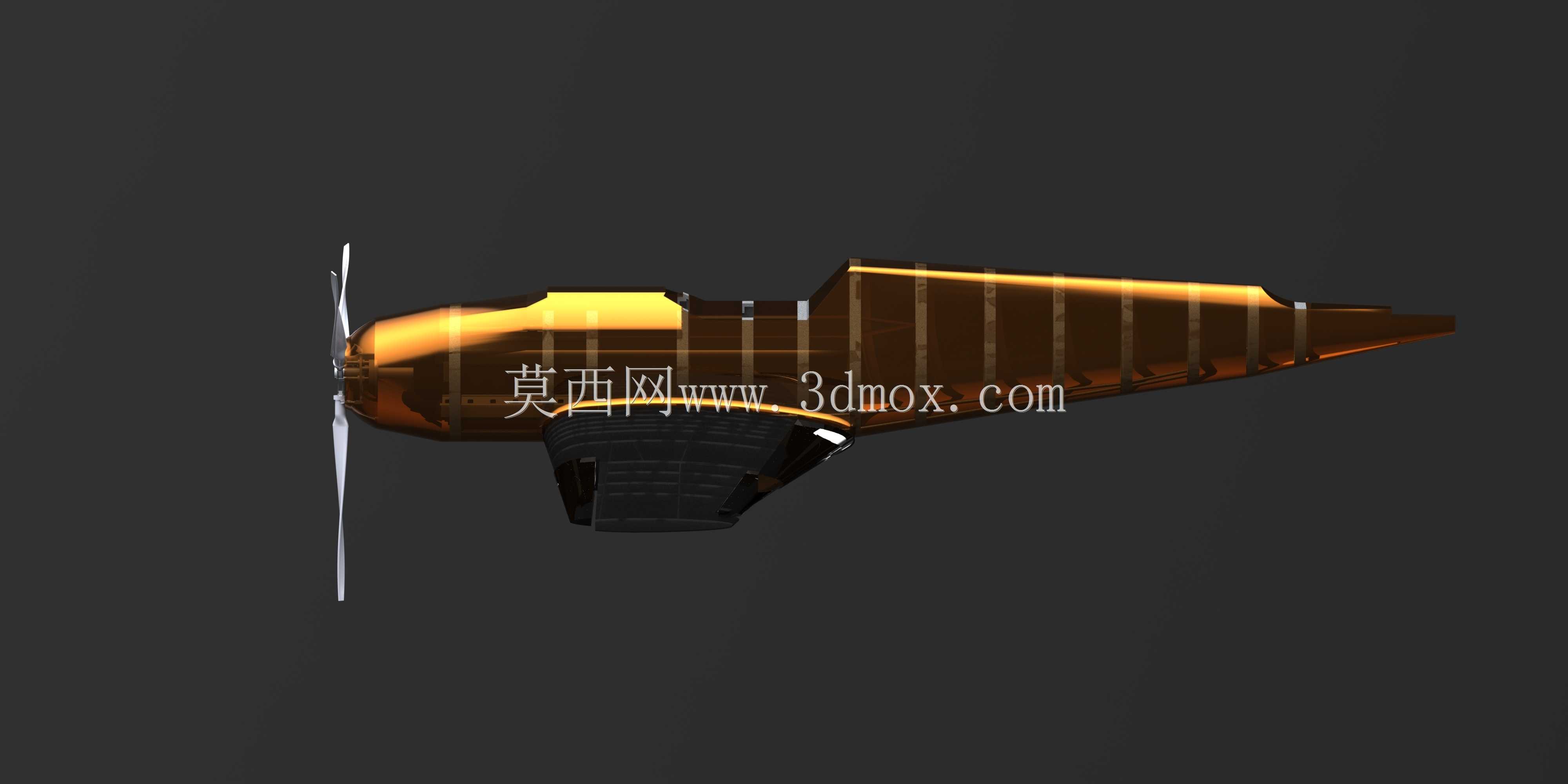

BF109战机V12动力及机身结构设计

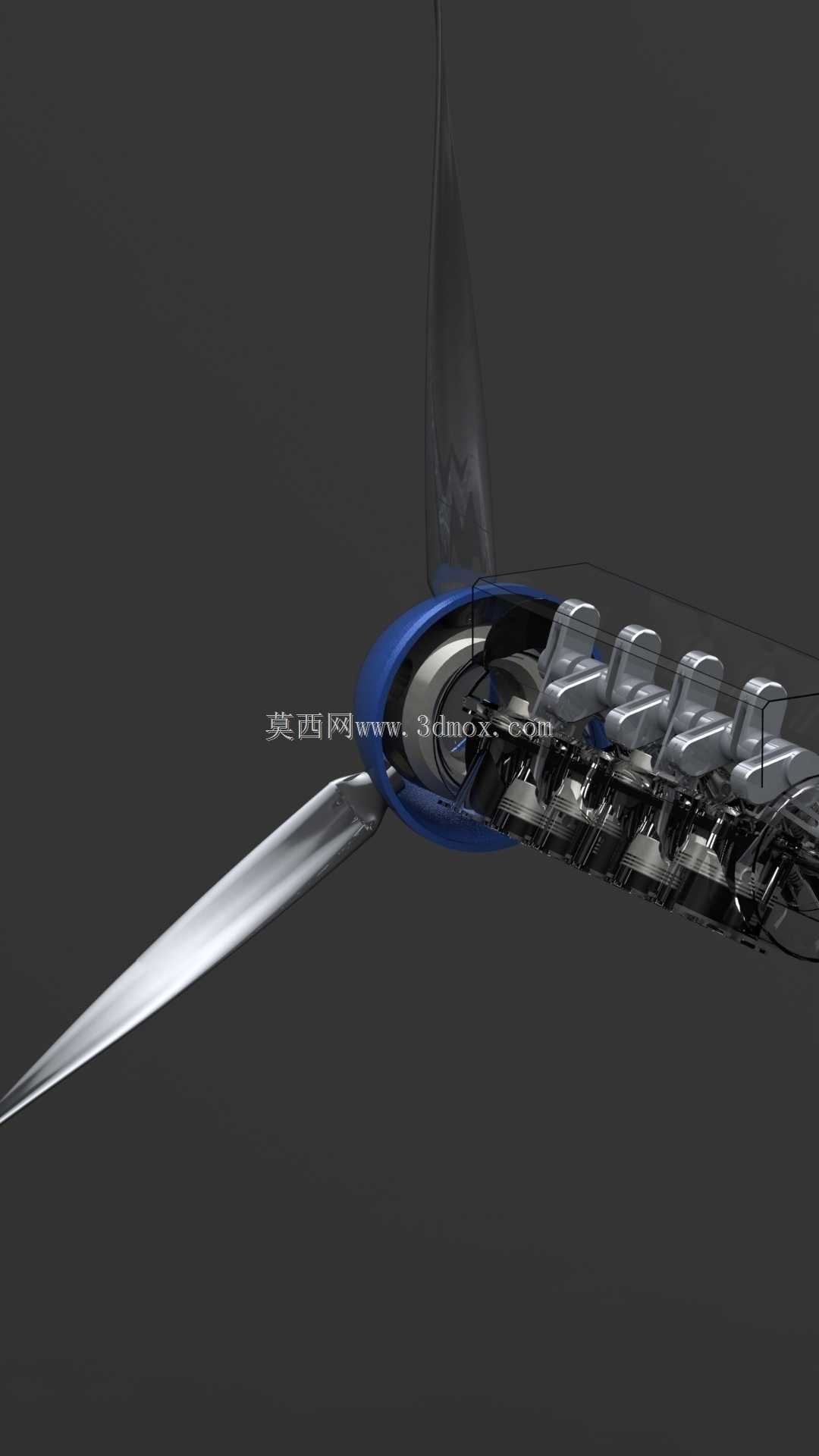

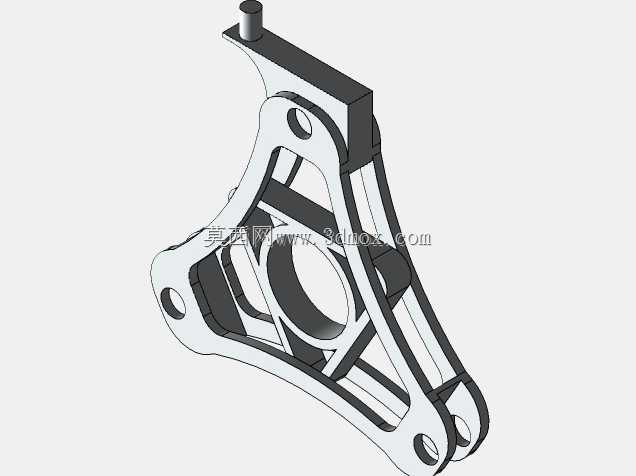

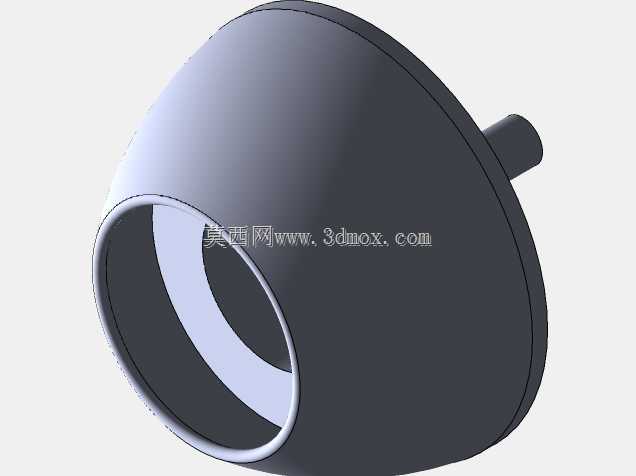

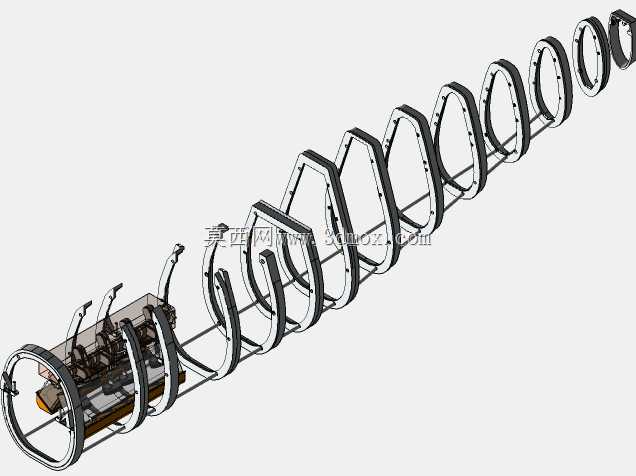

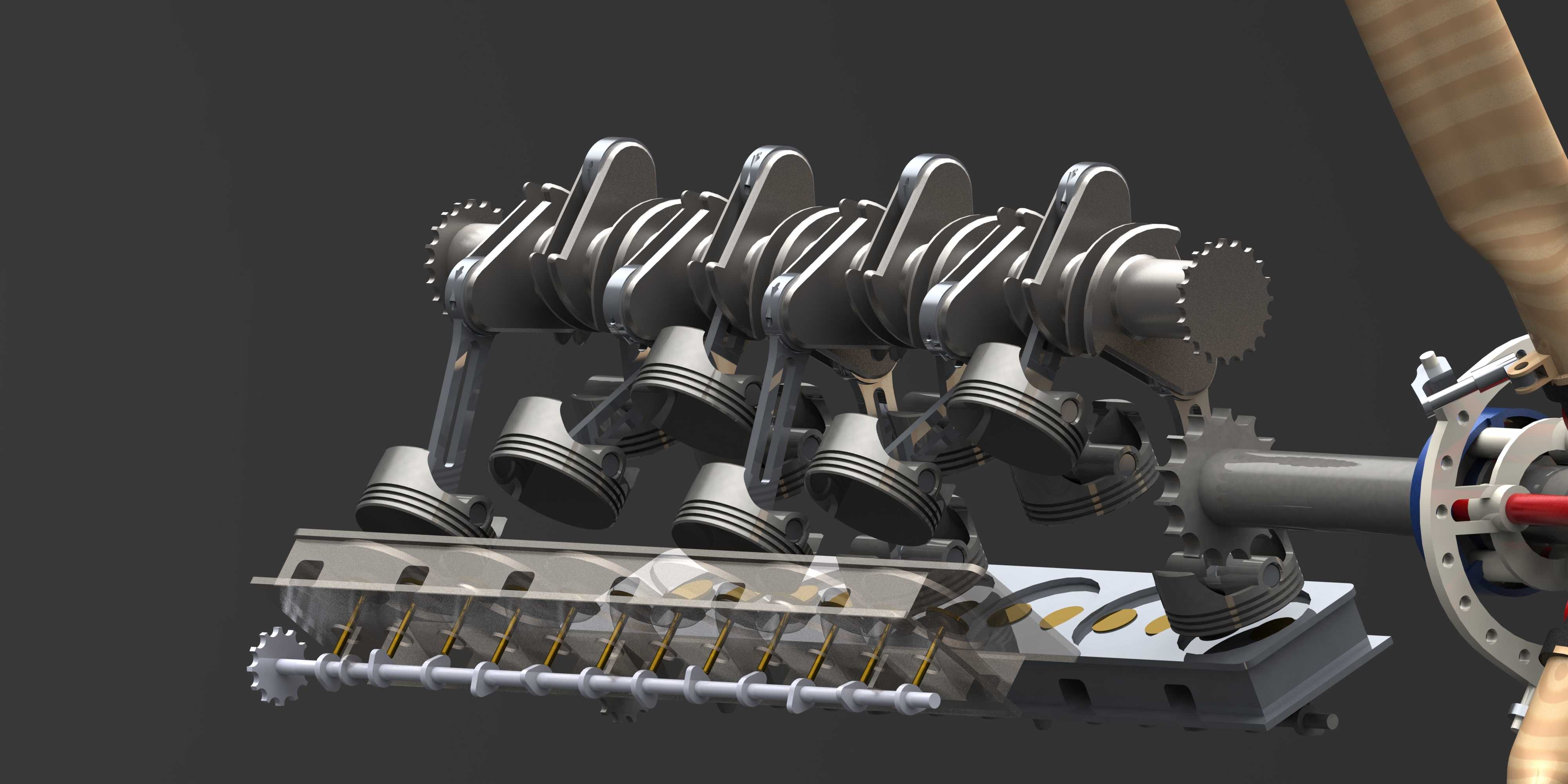

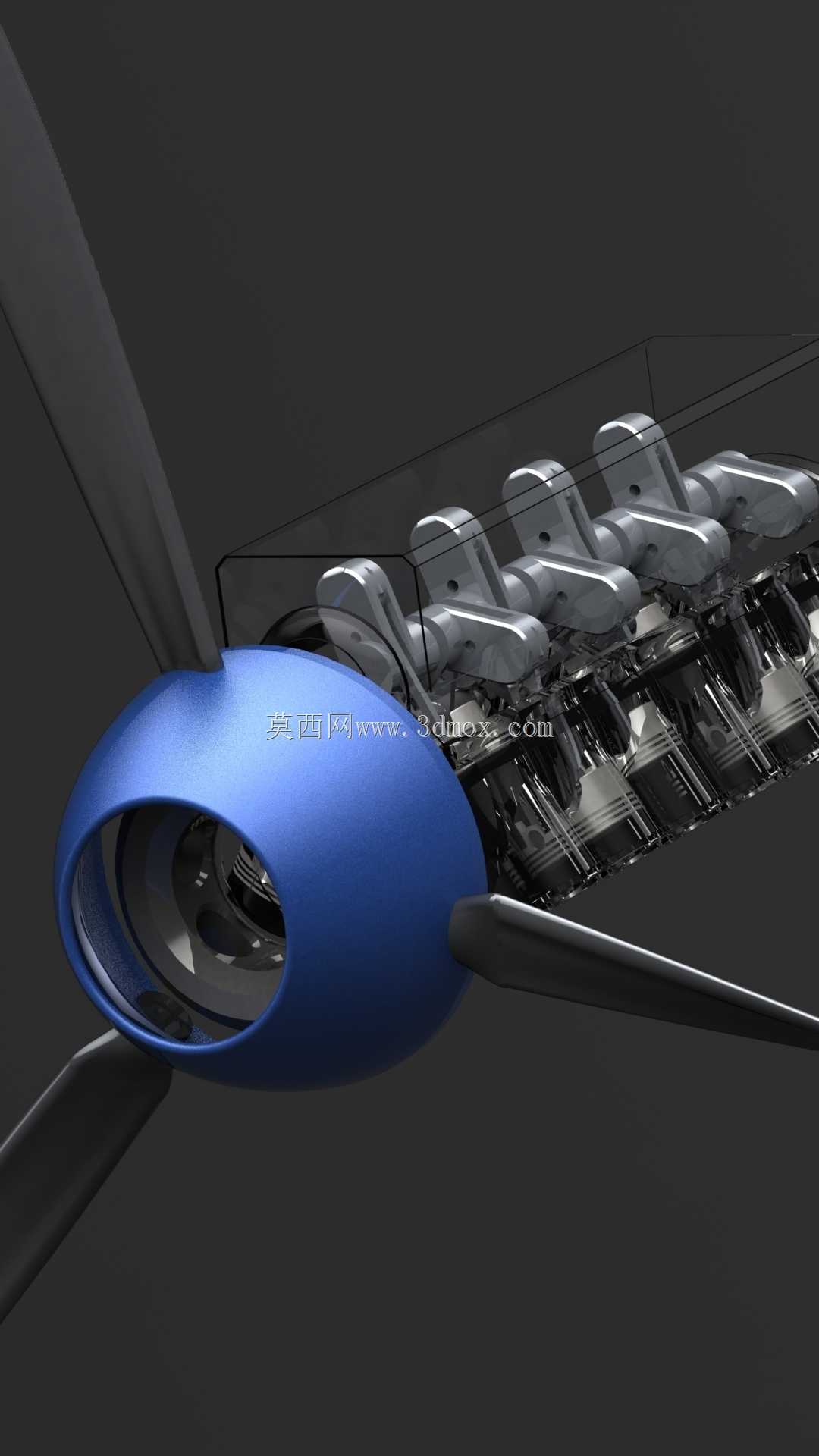

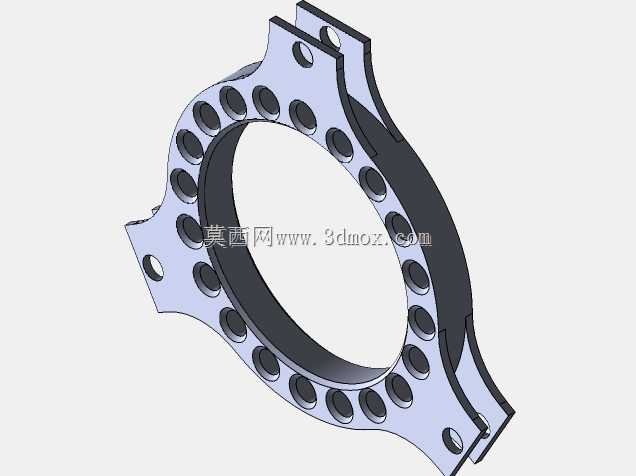

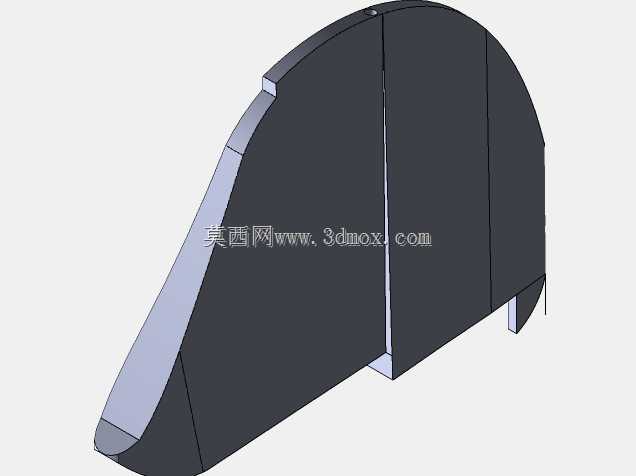

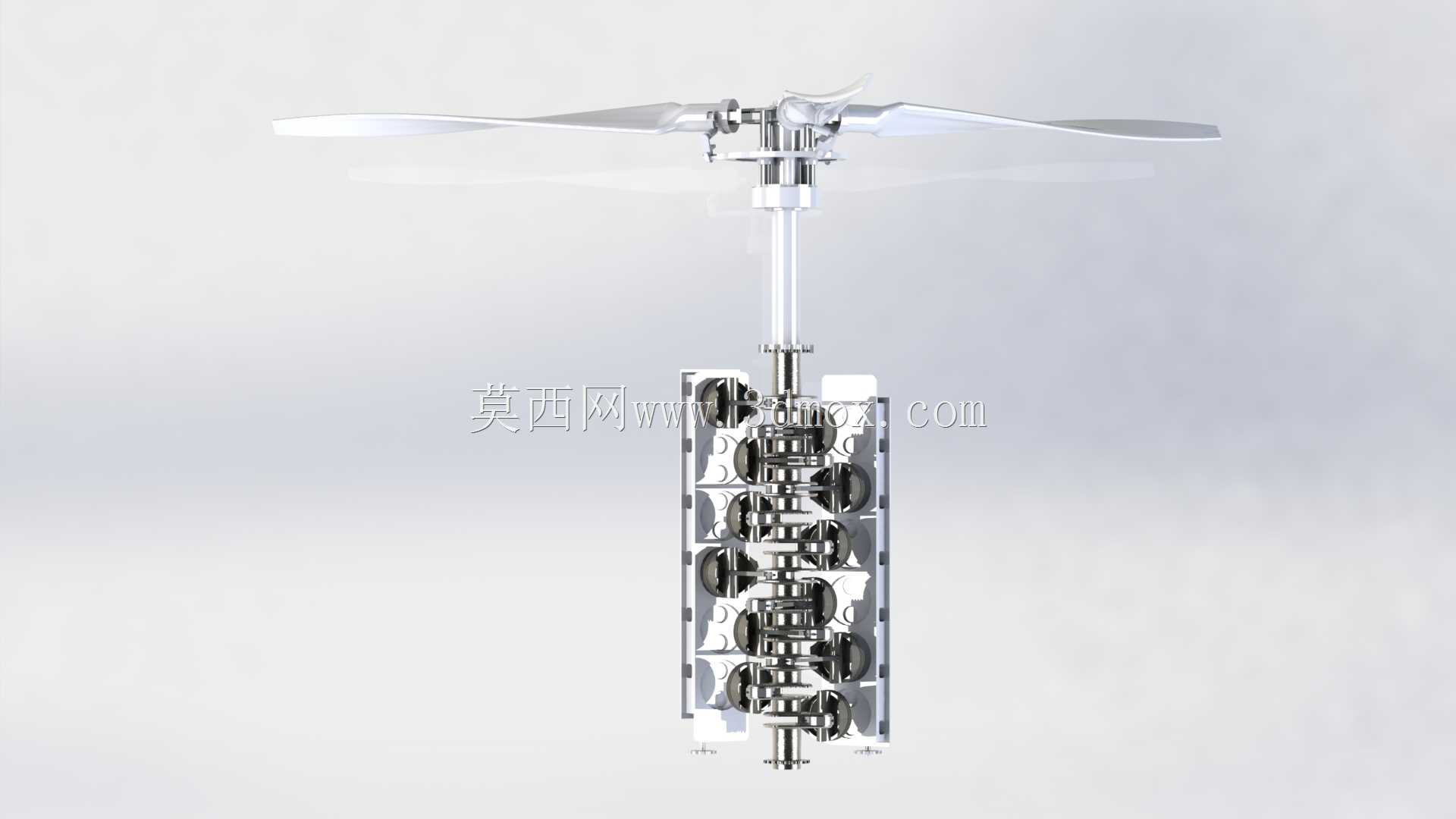

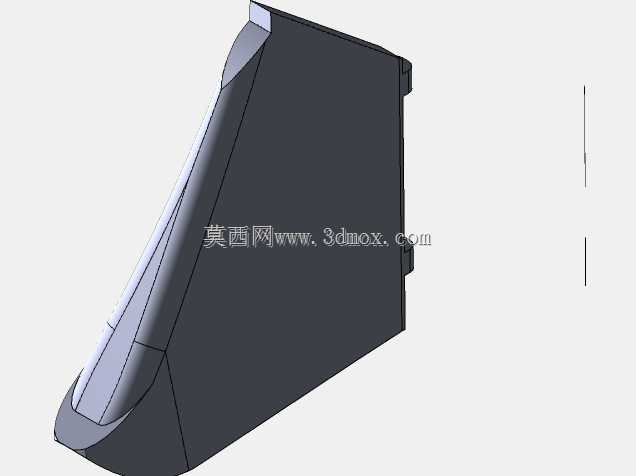

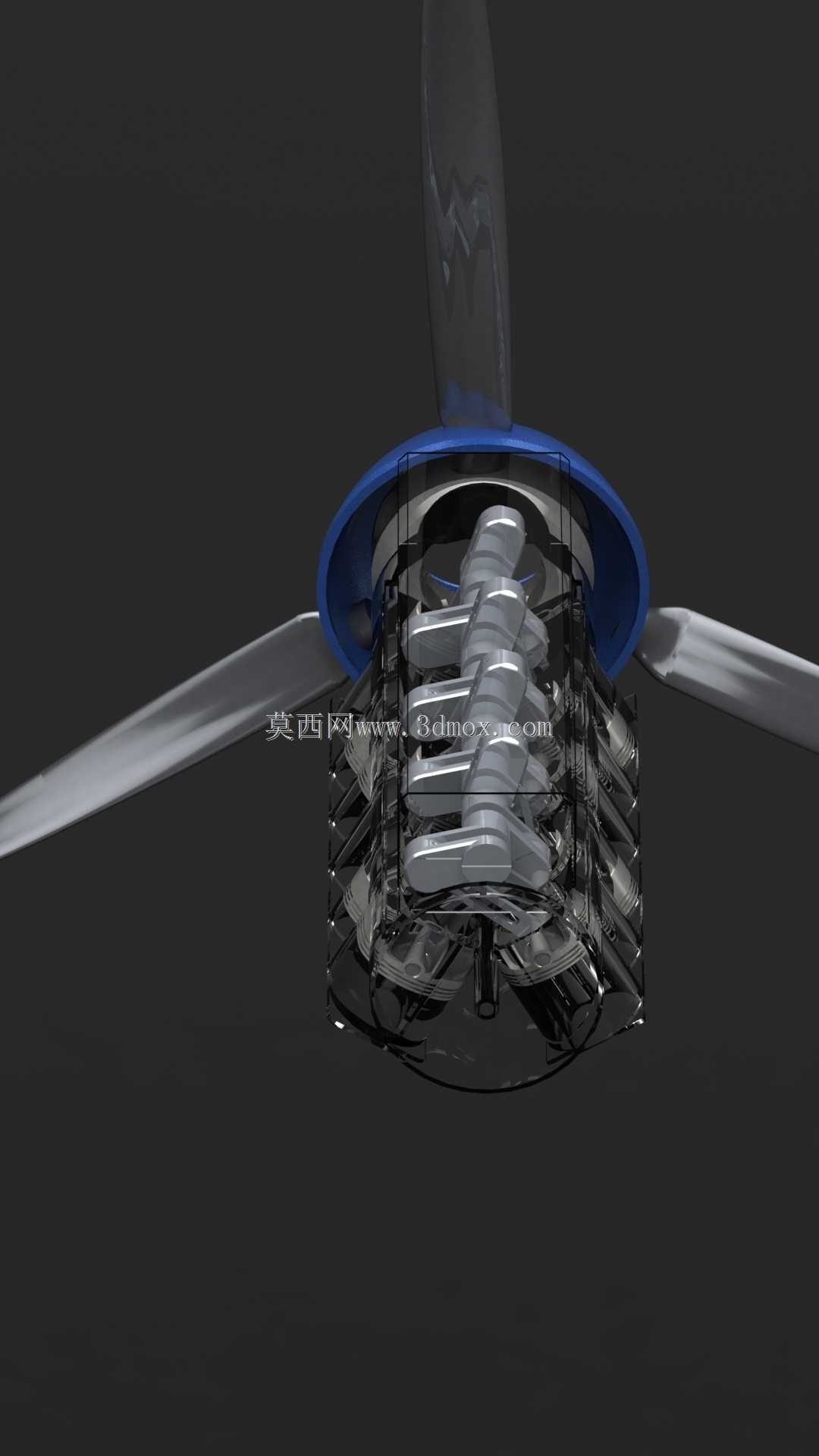

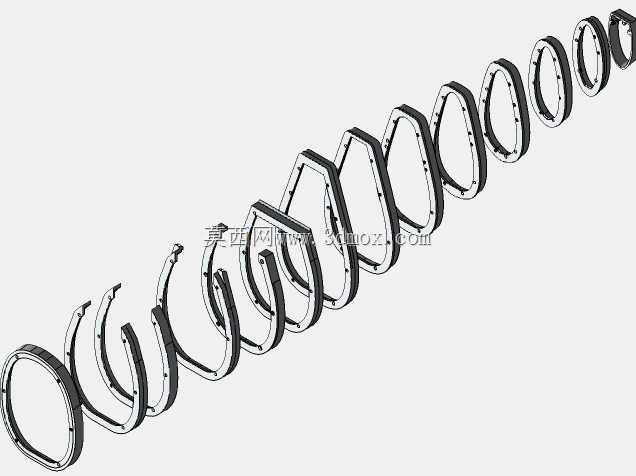

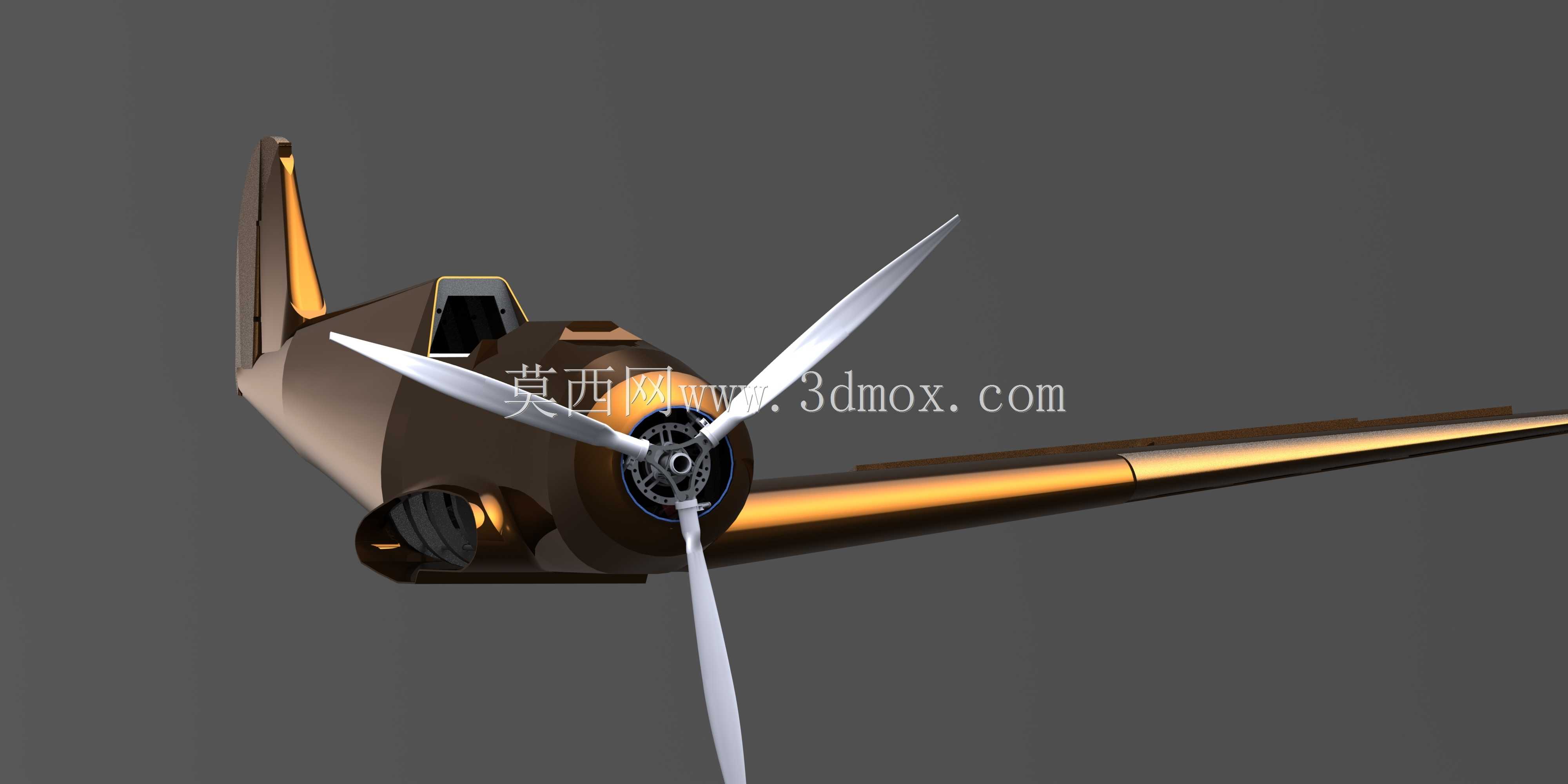

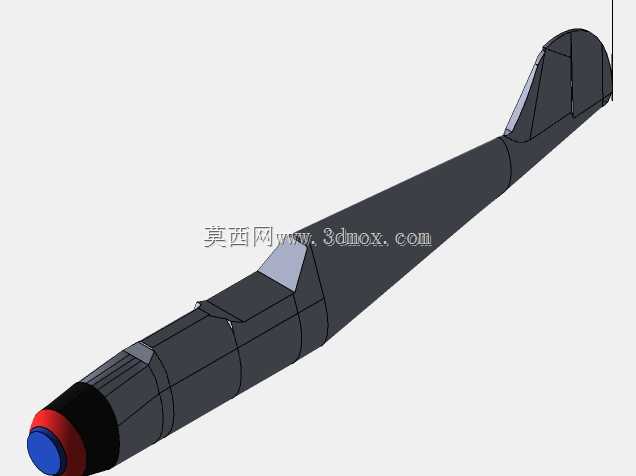

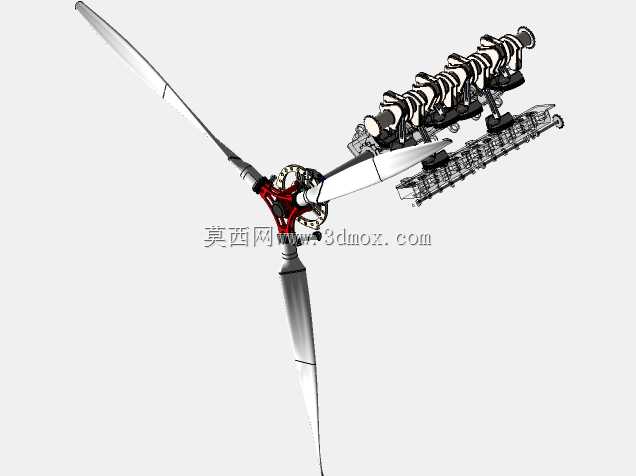

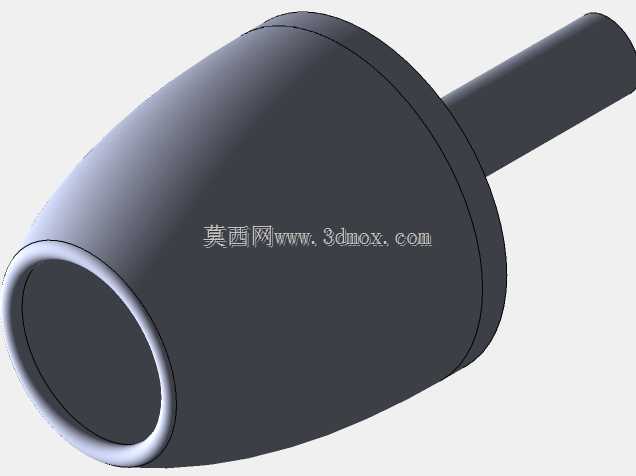

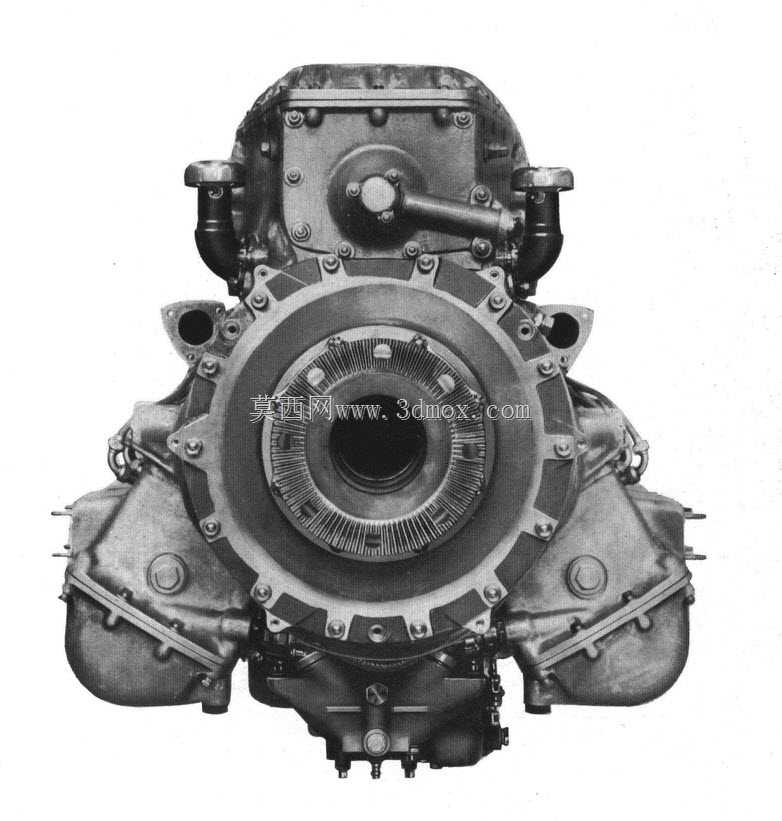

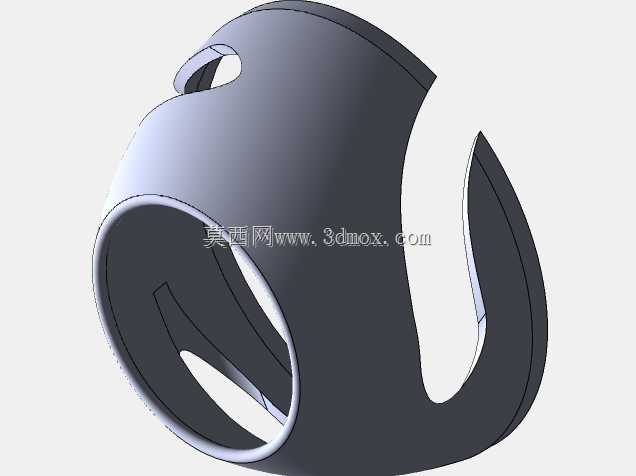

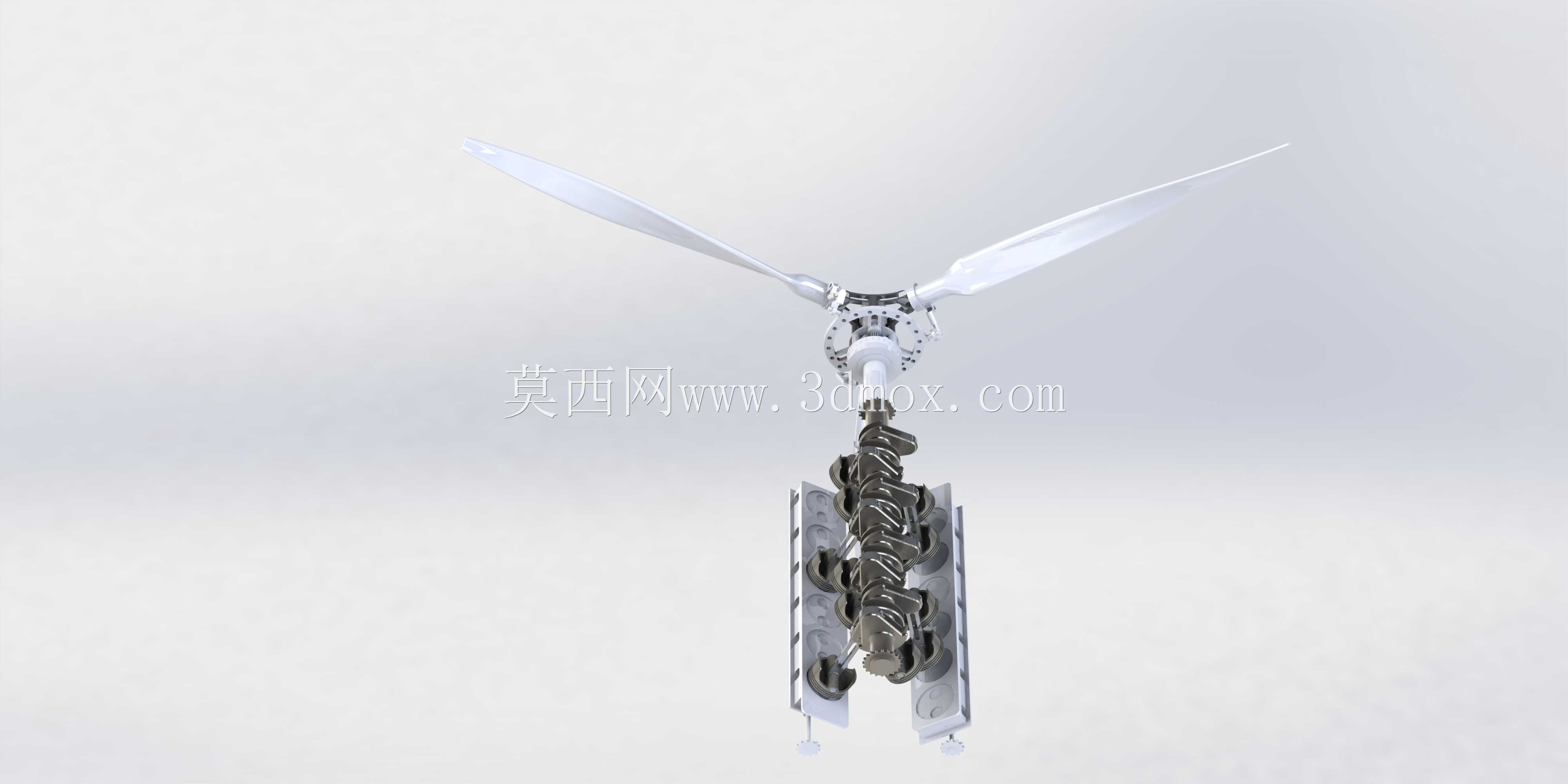

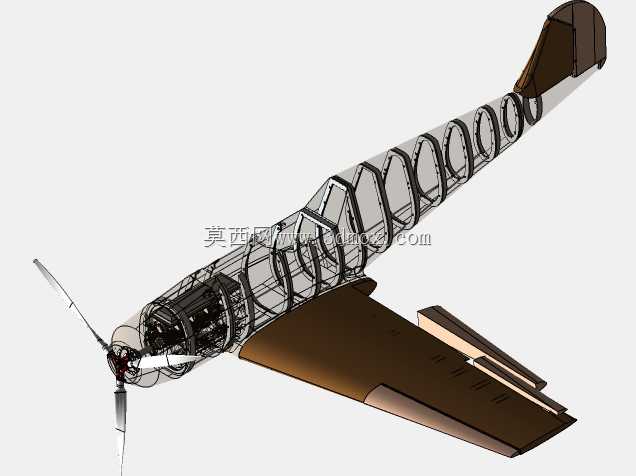

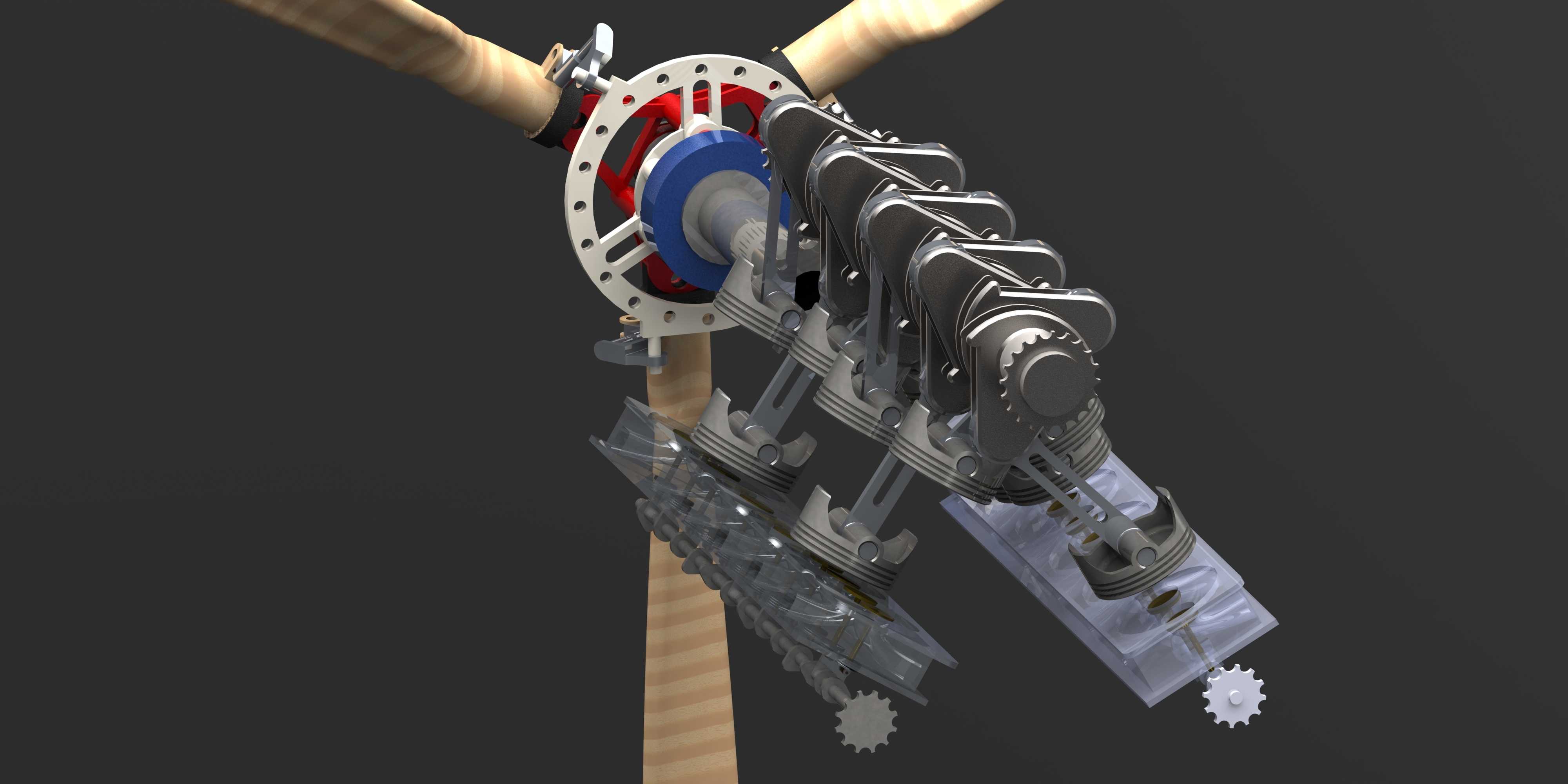

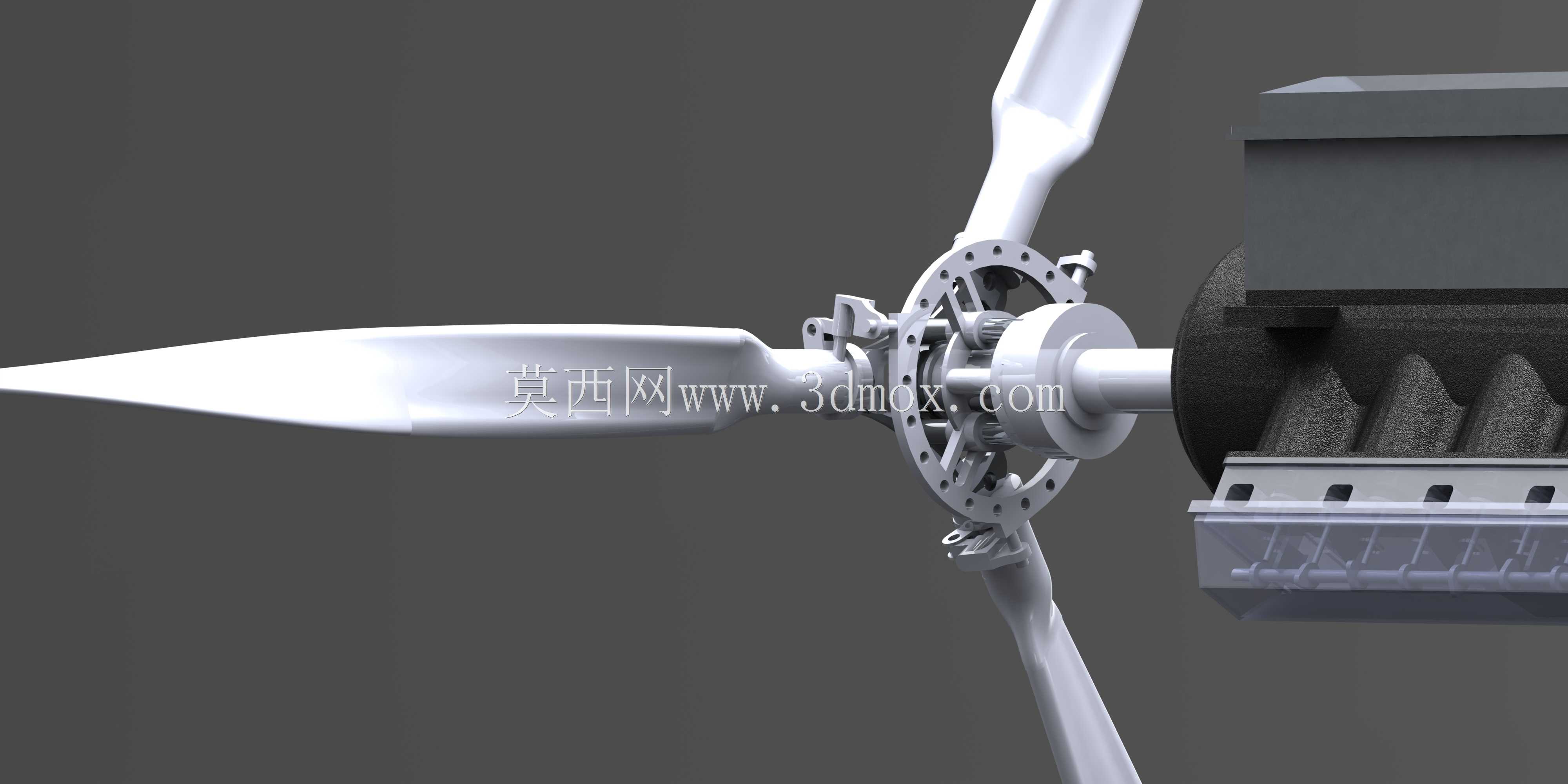

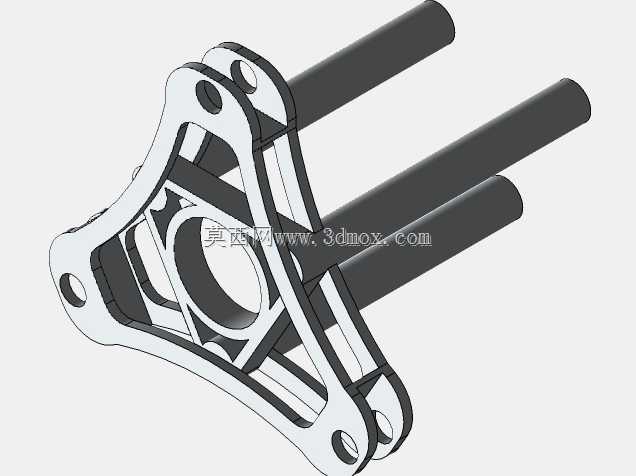

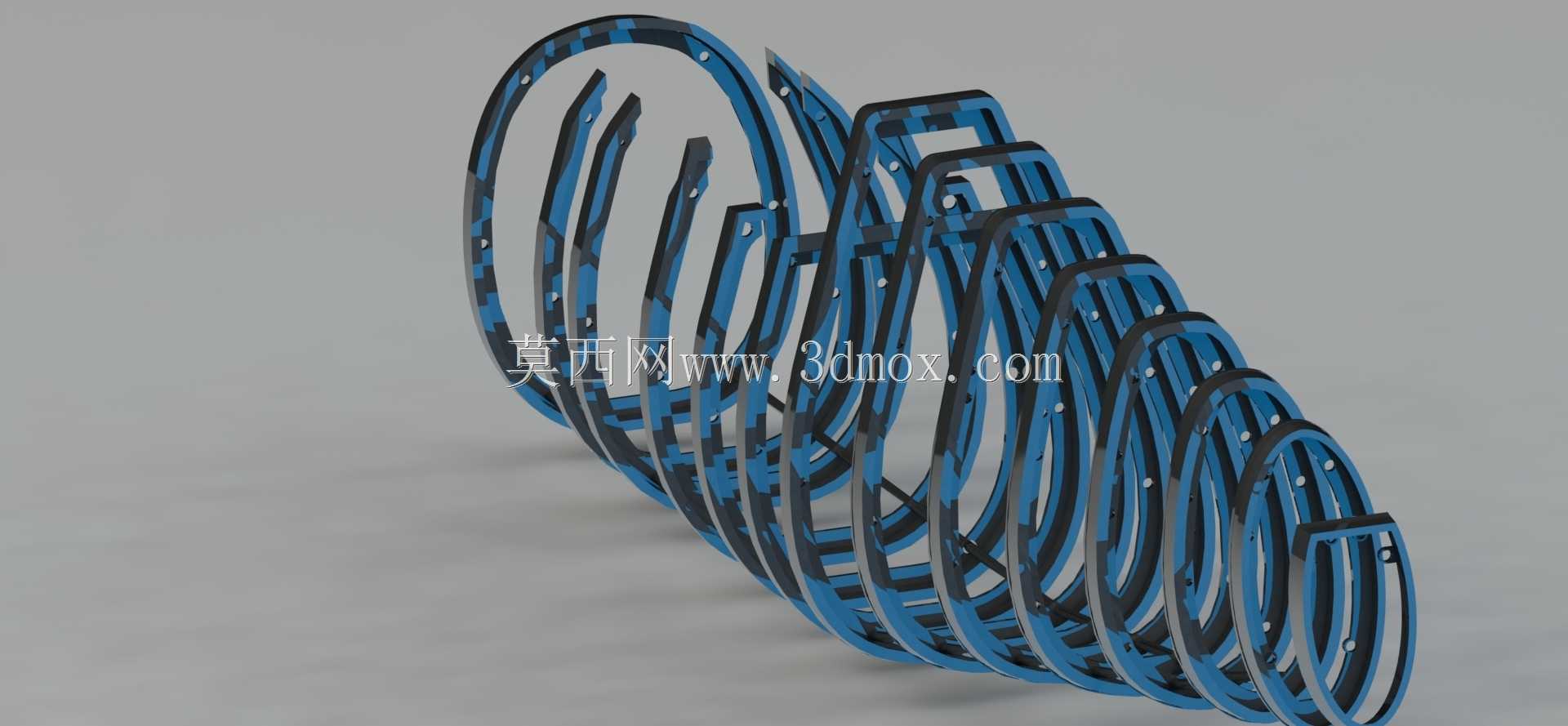

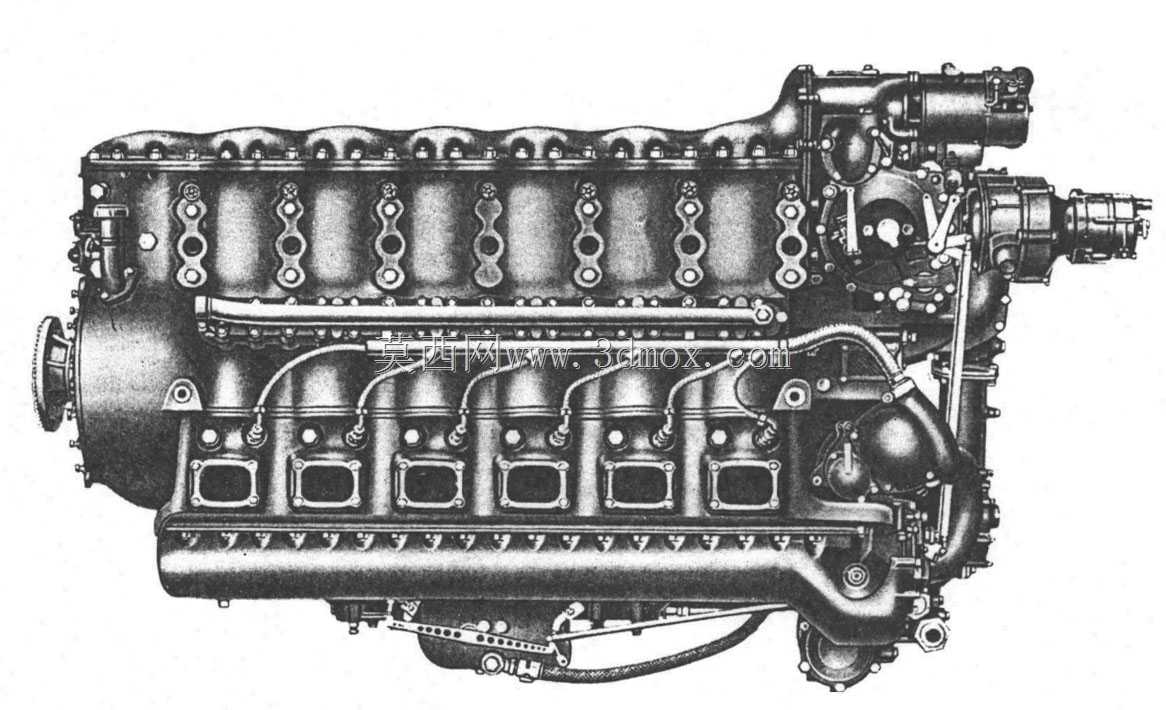

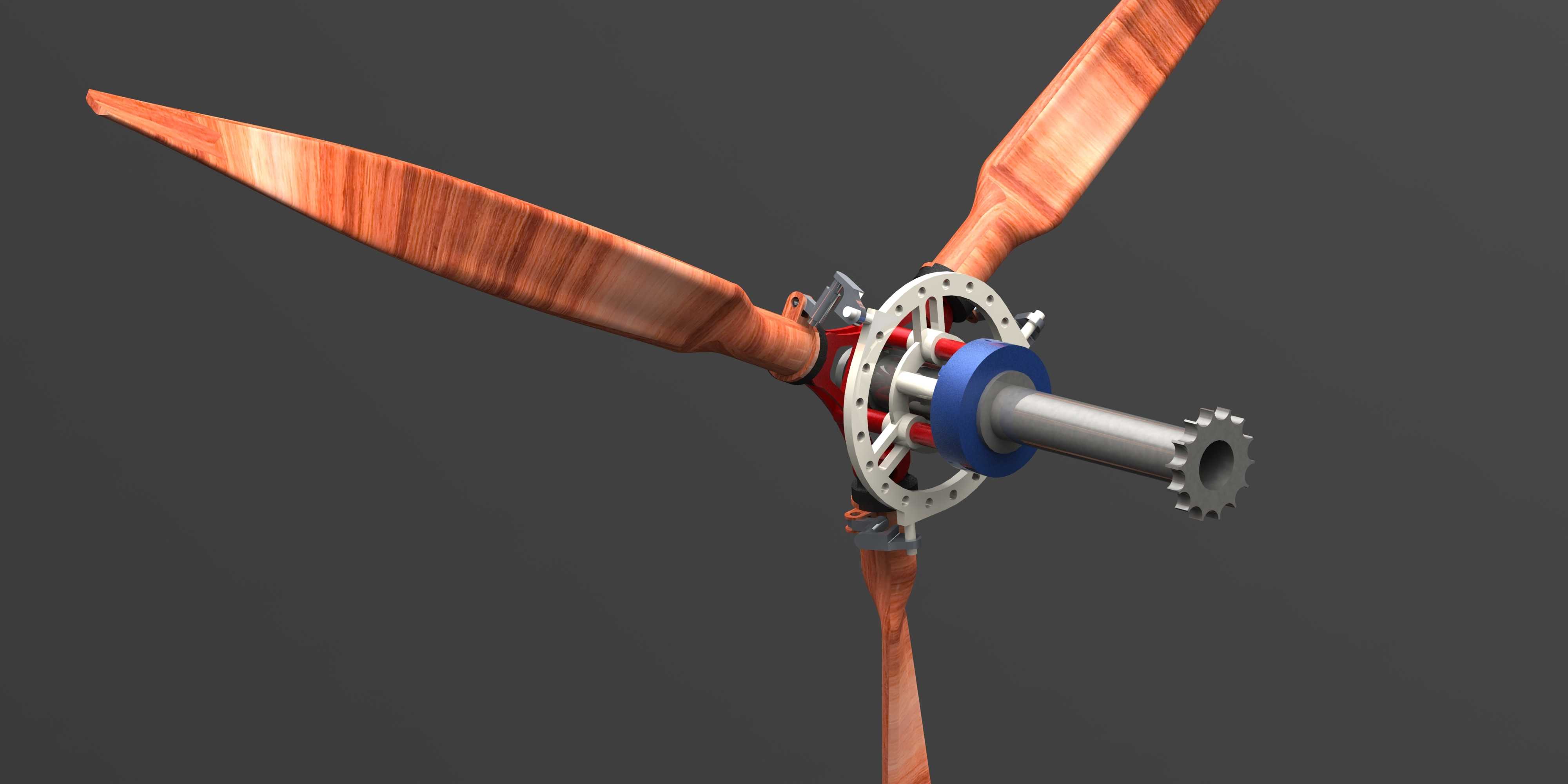

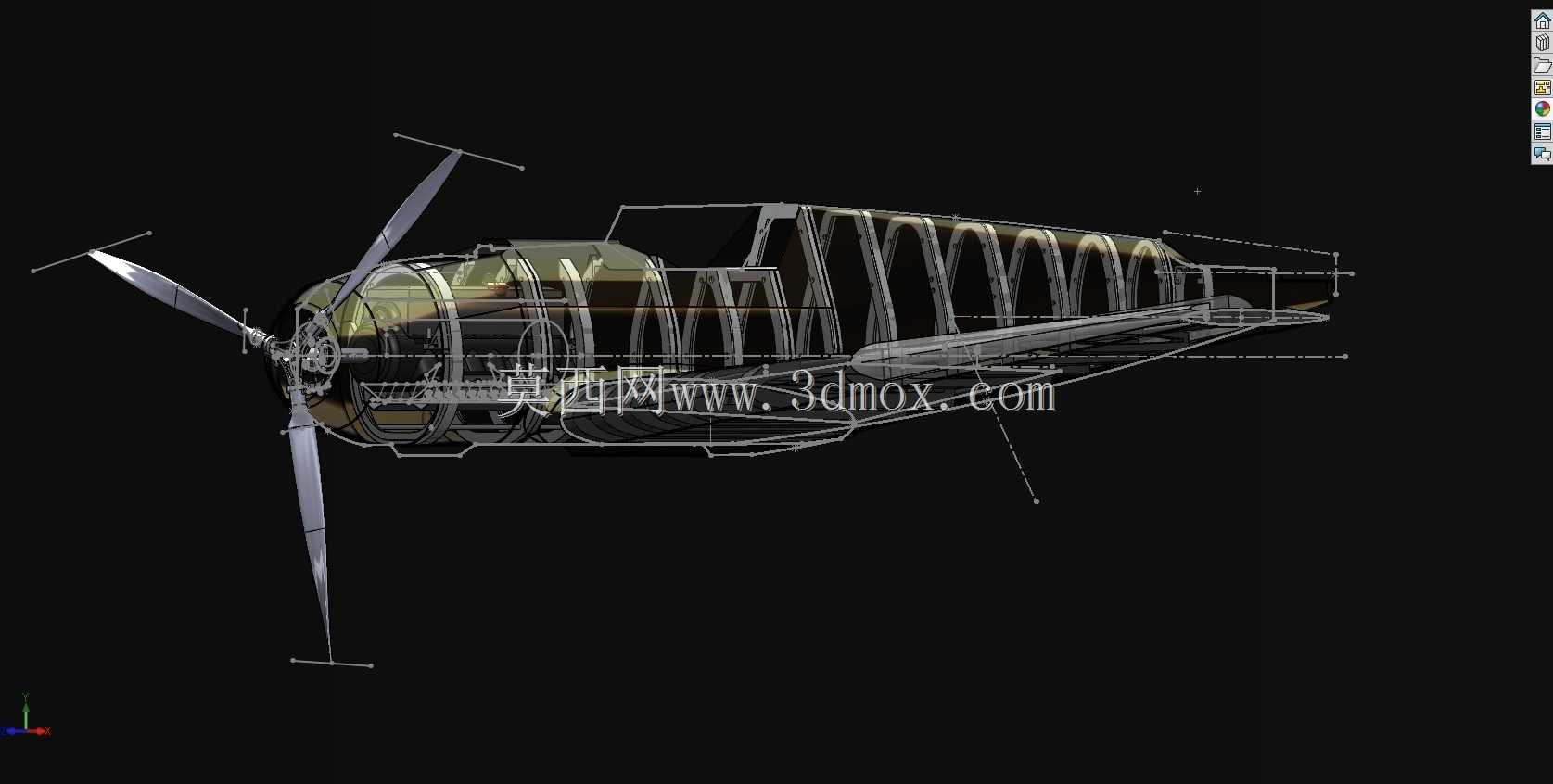

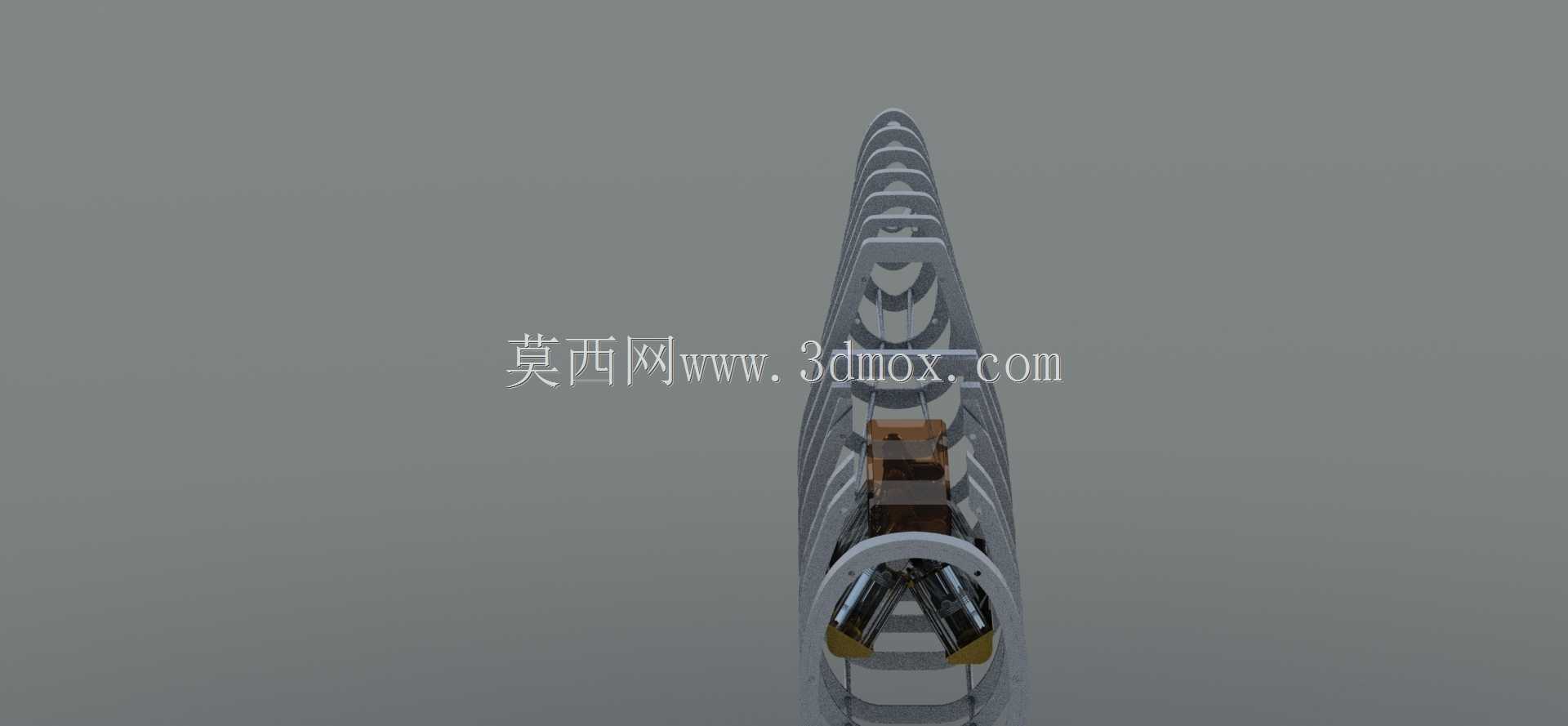

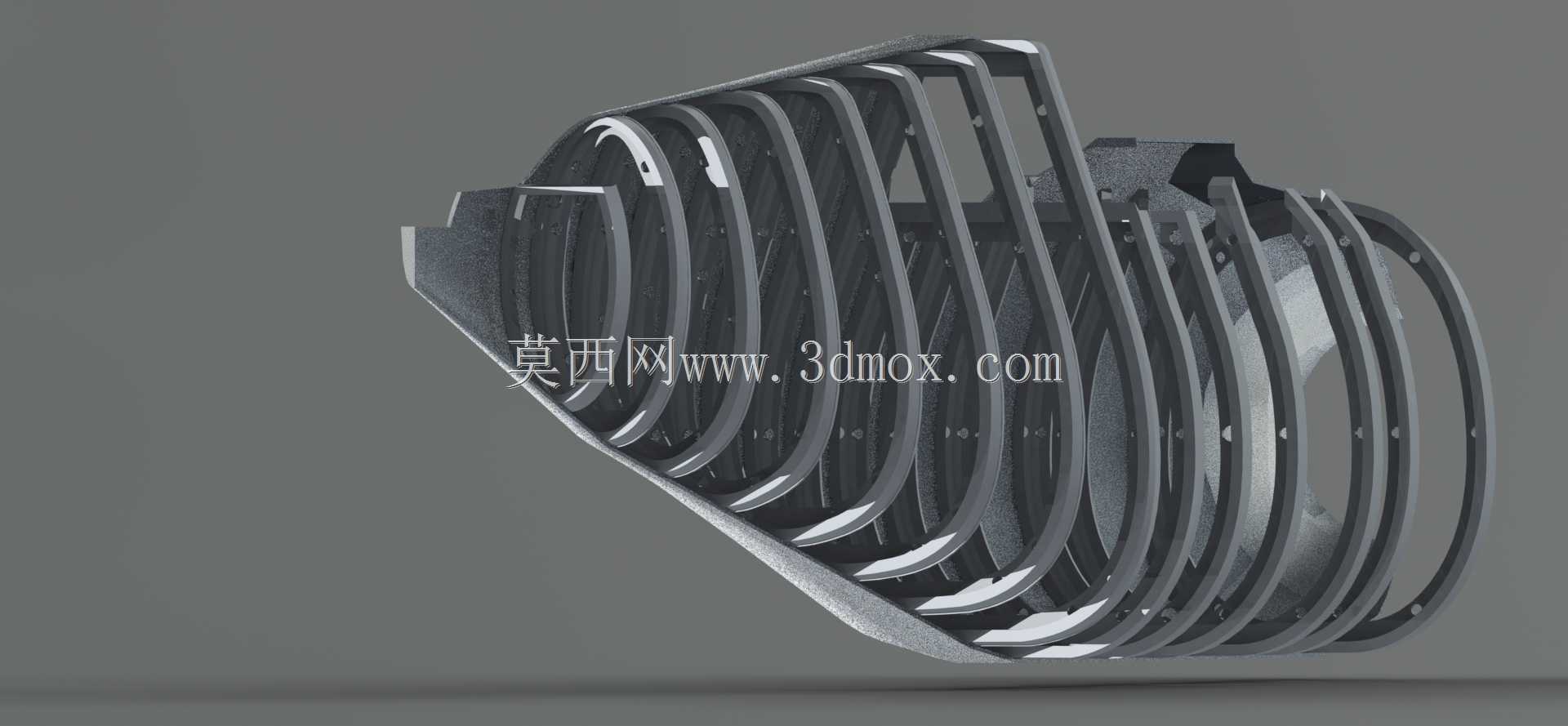

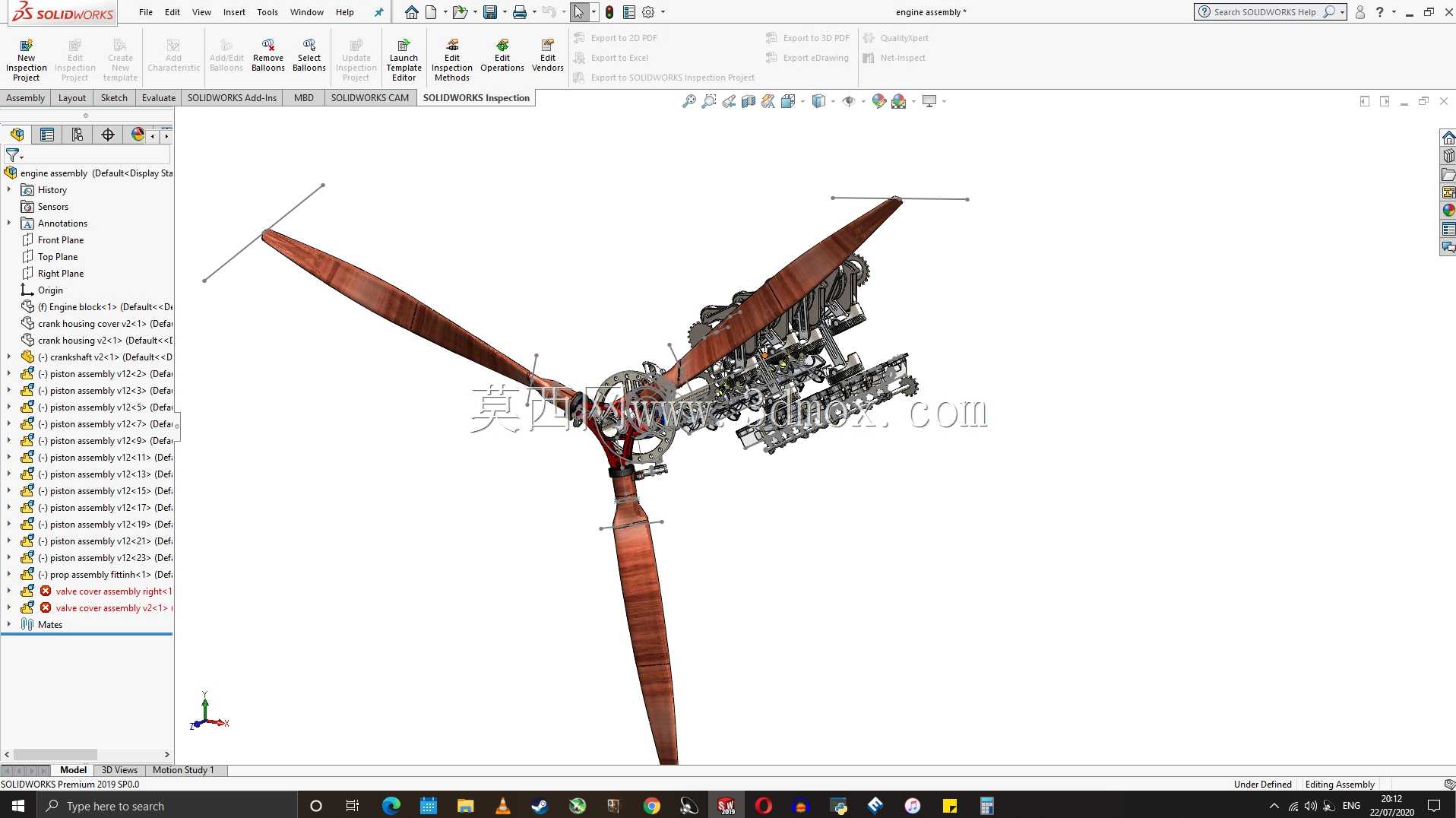

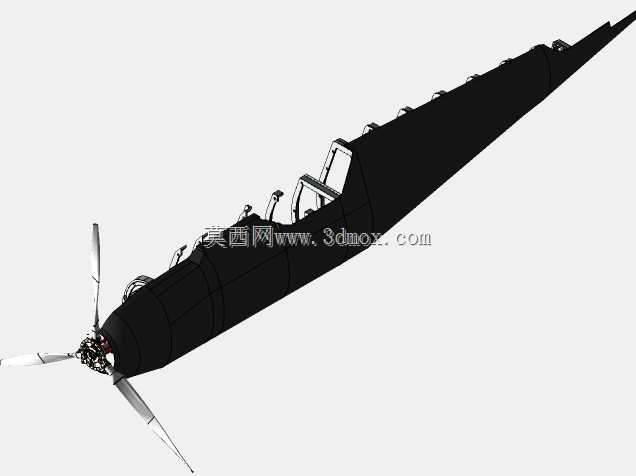

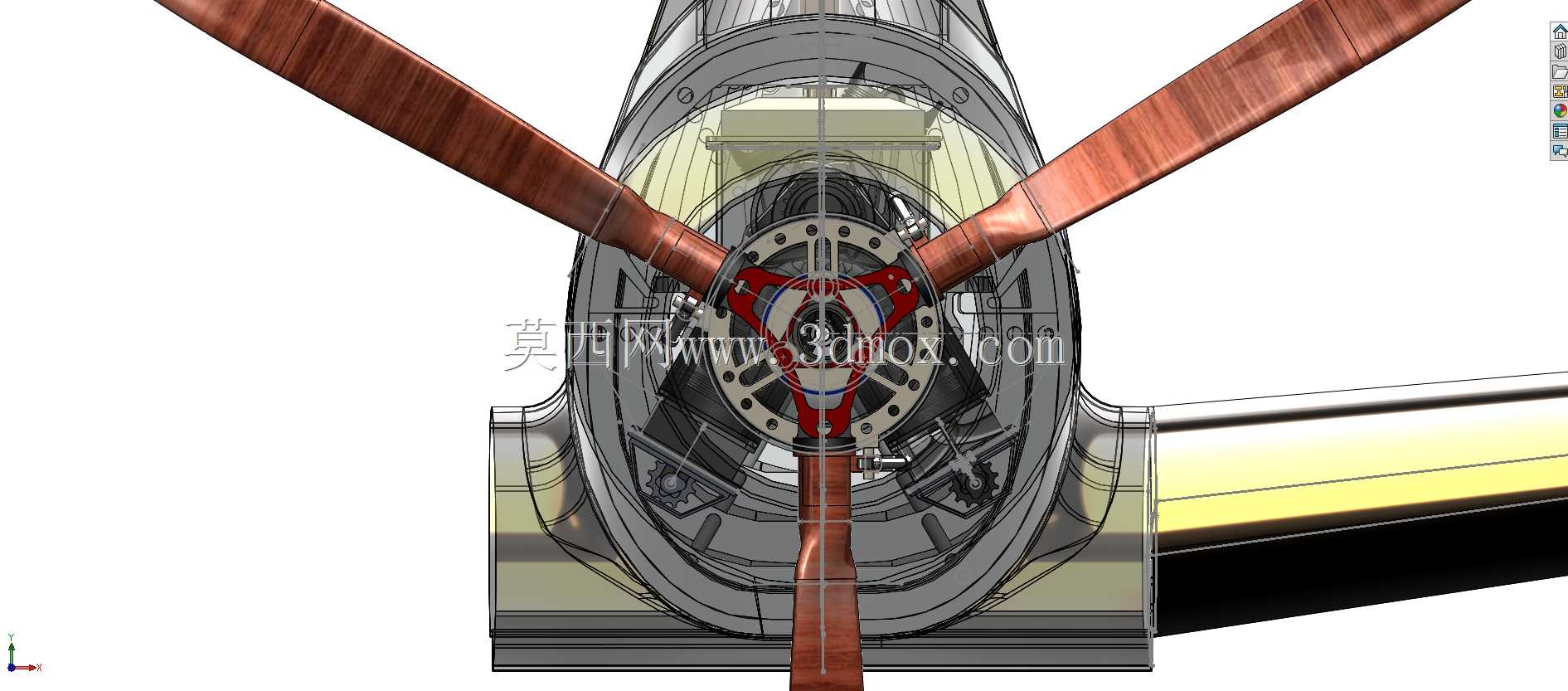

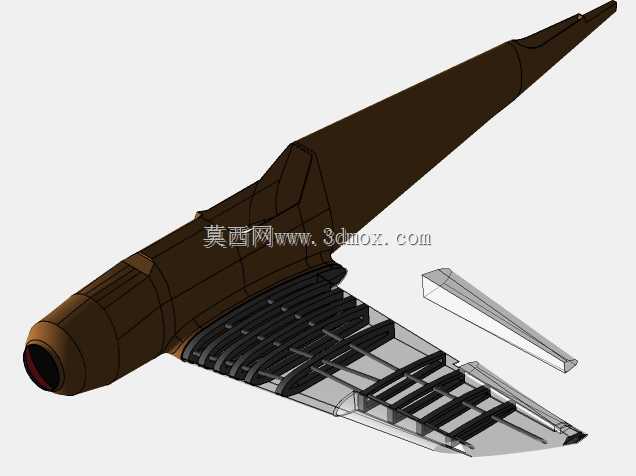

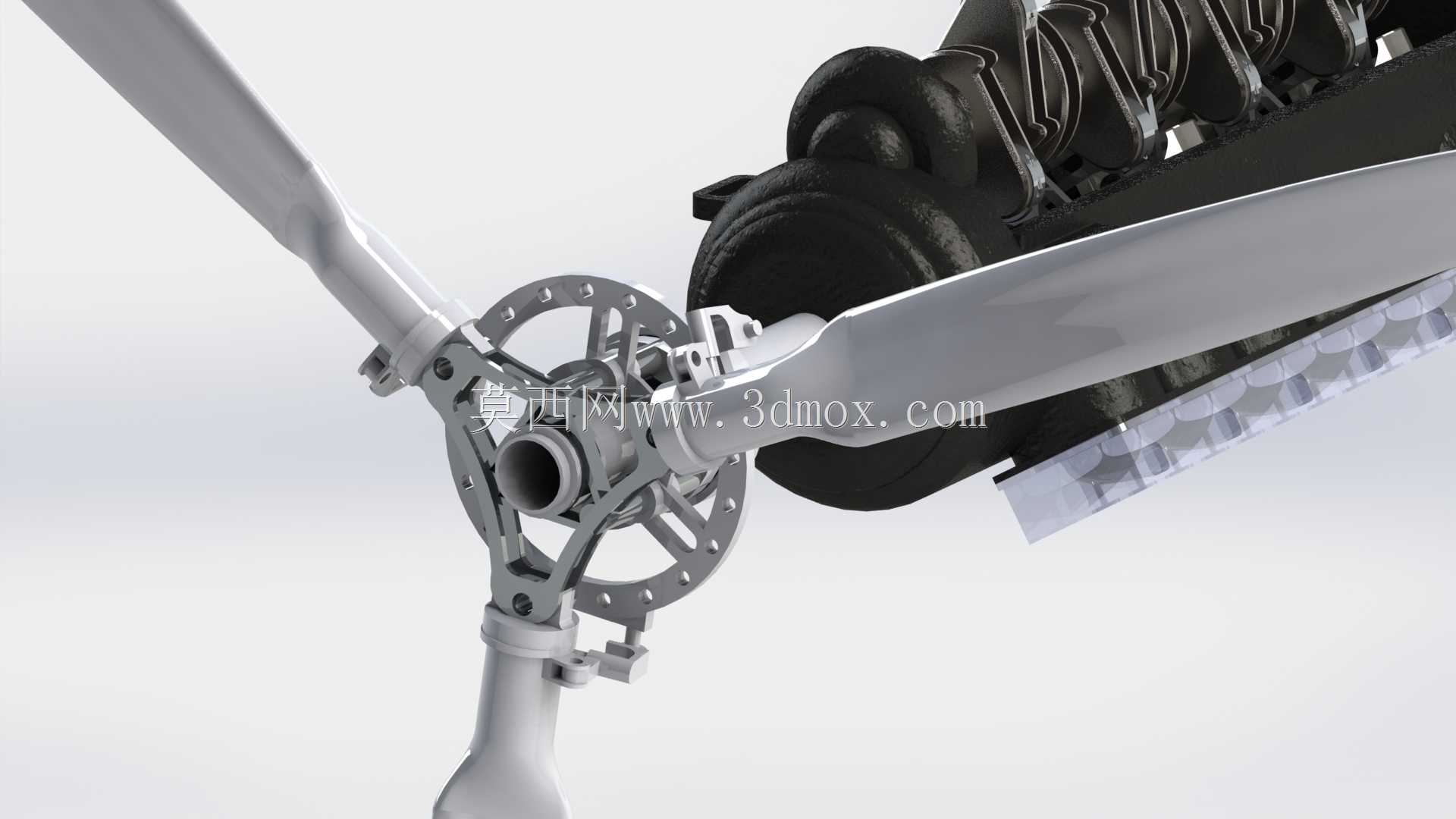

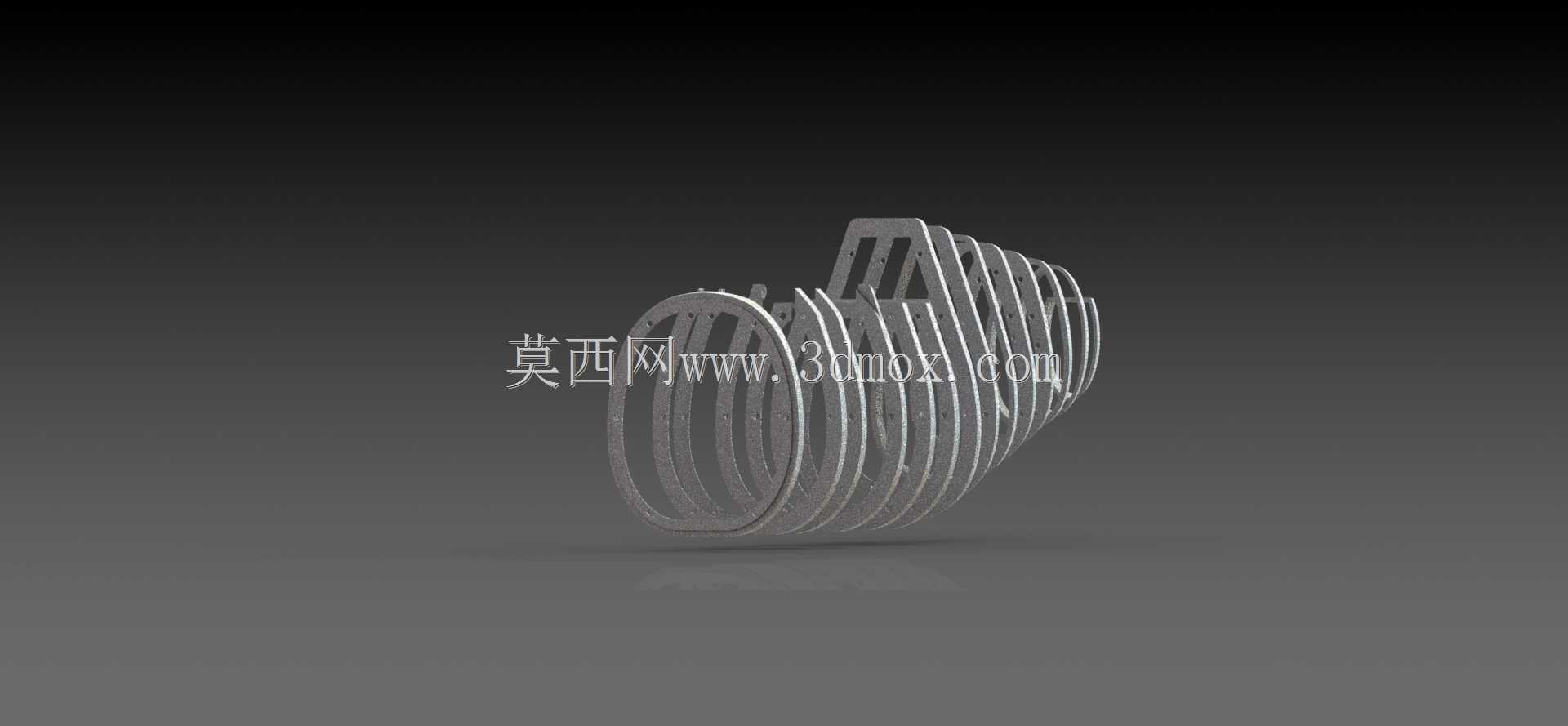

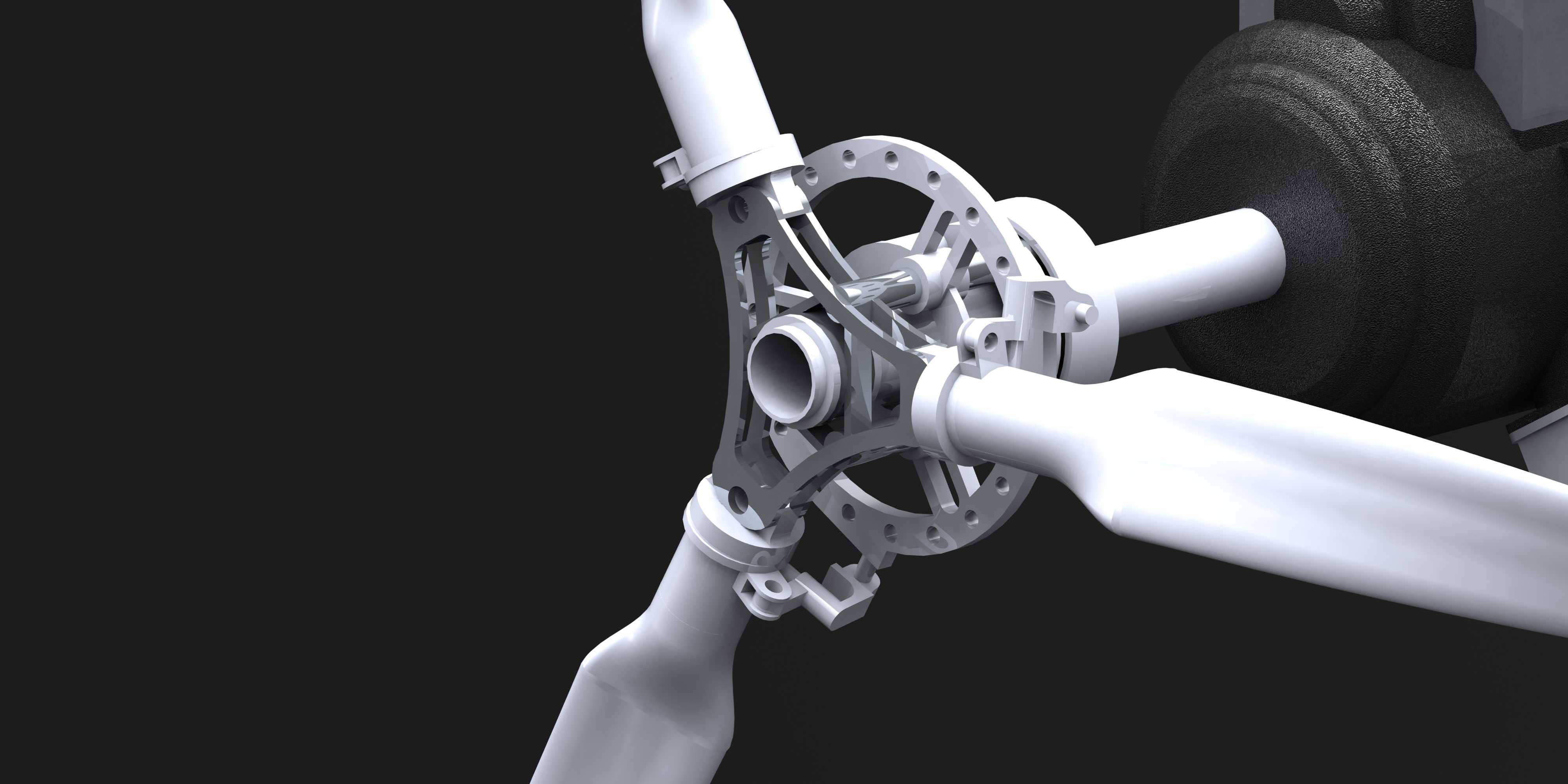

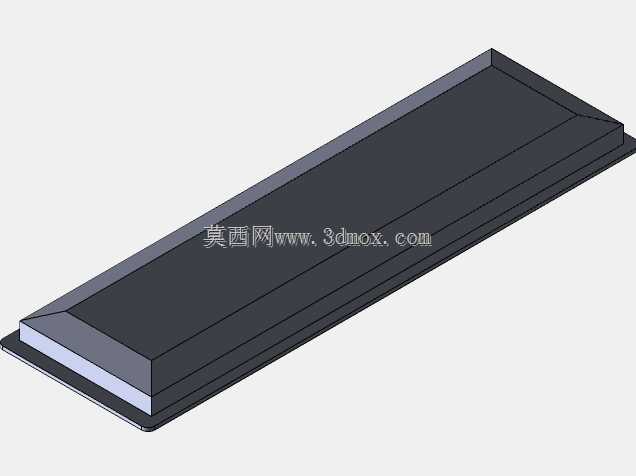

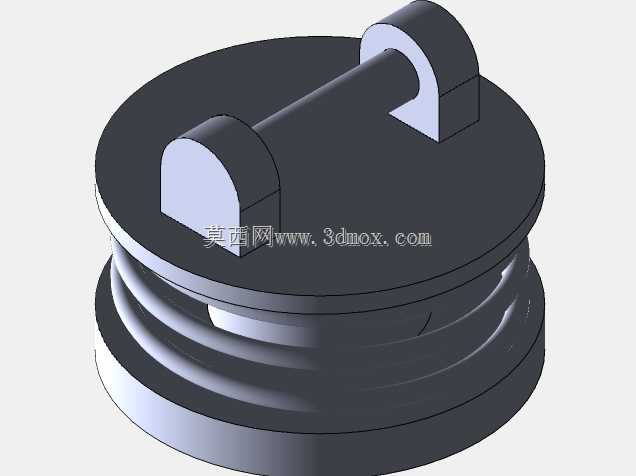

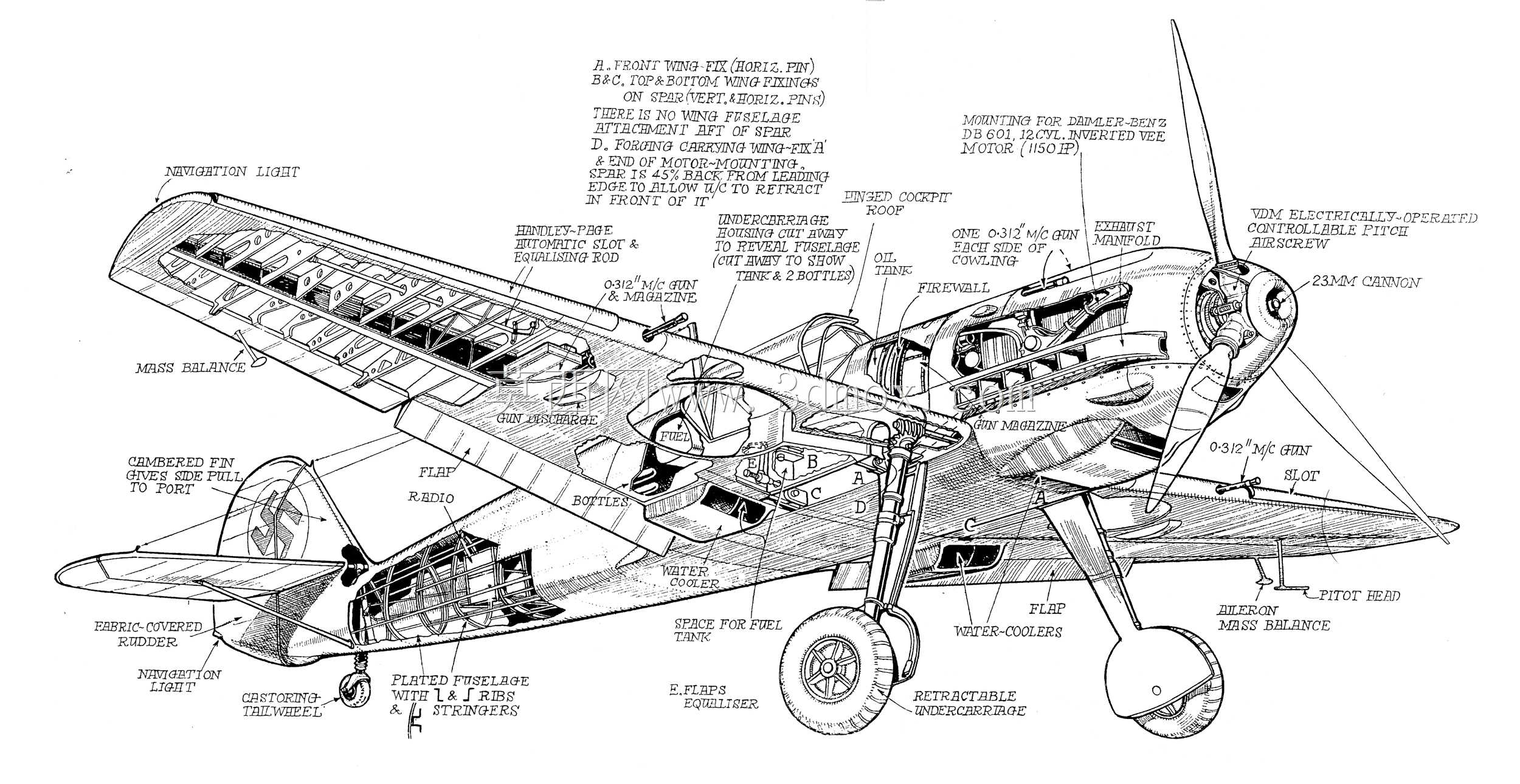

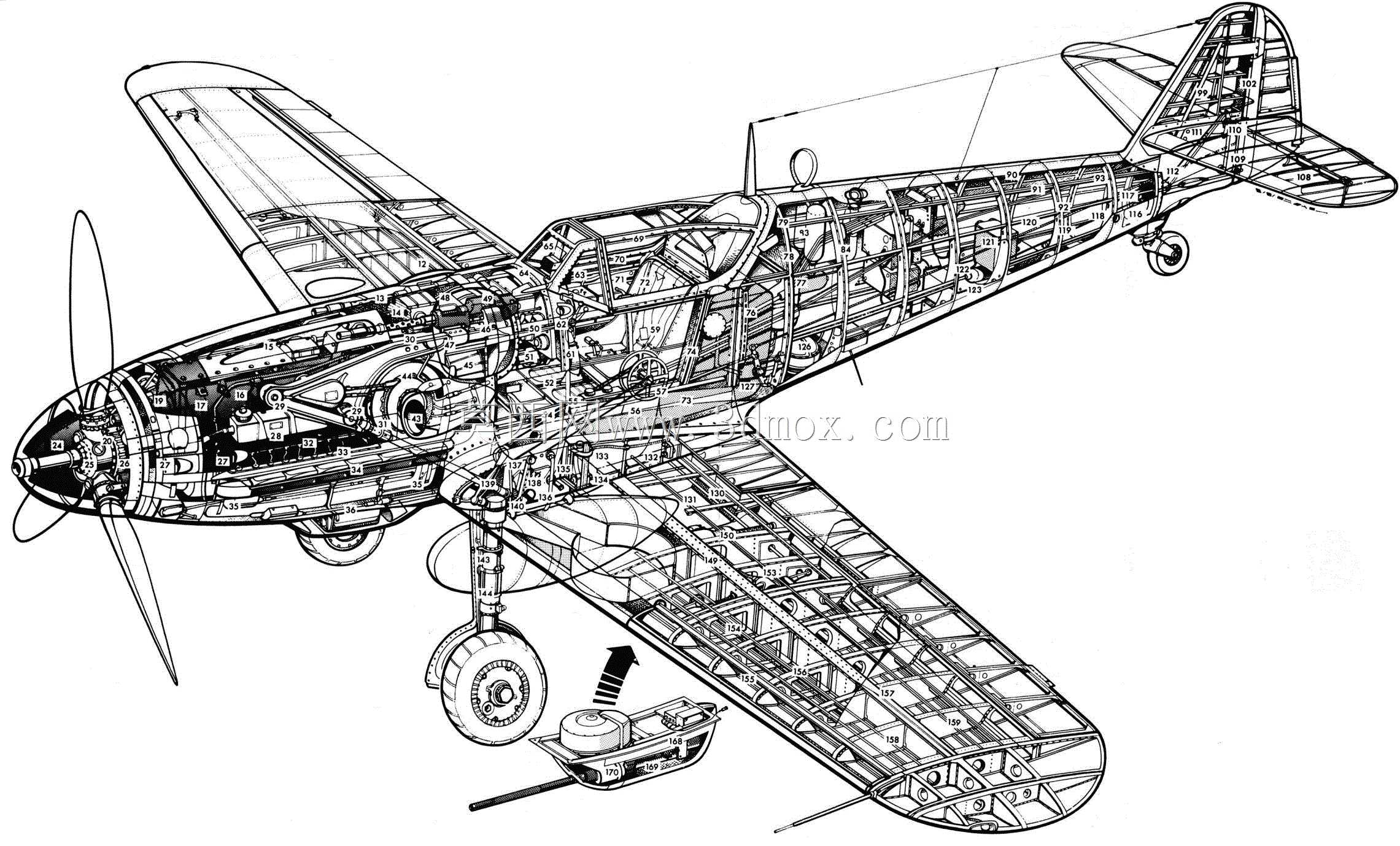

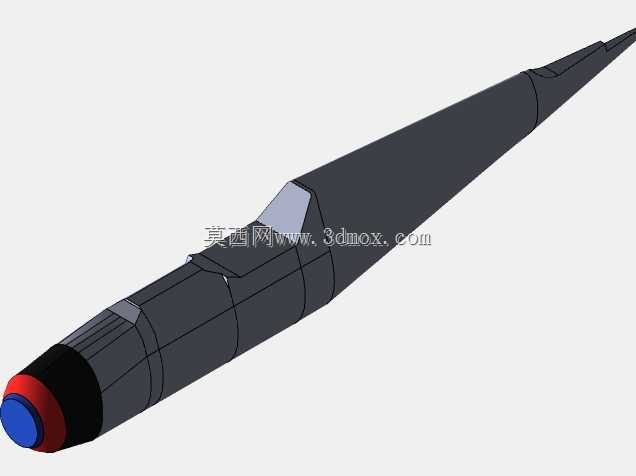

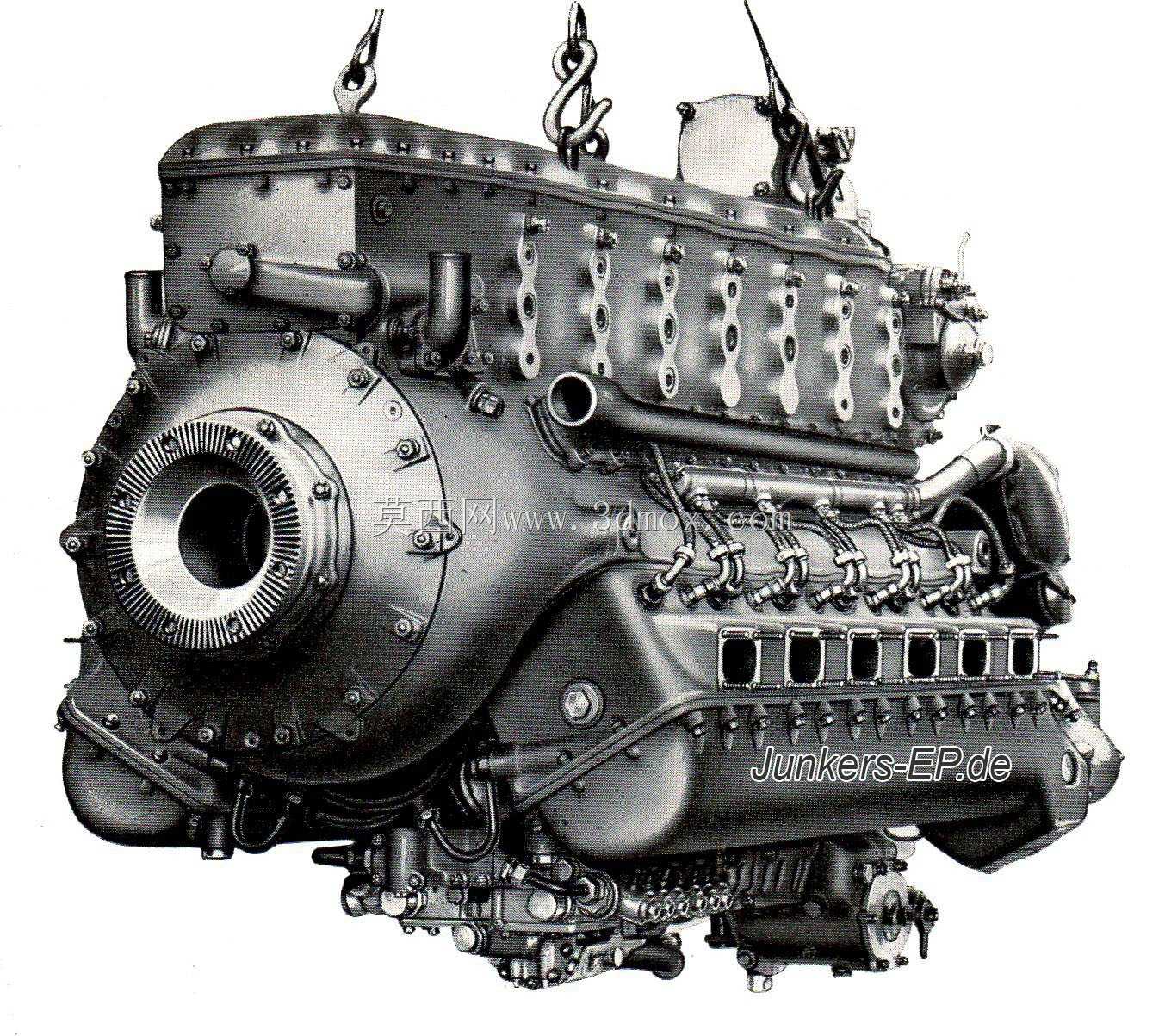

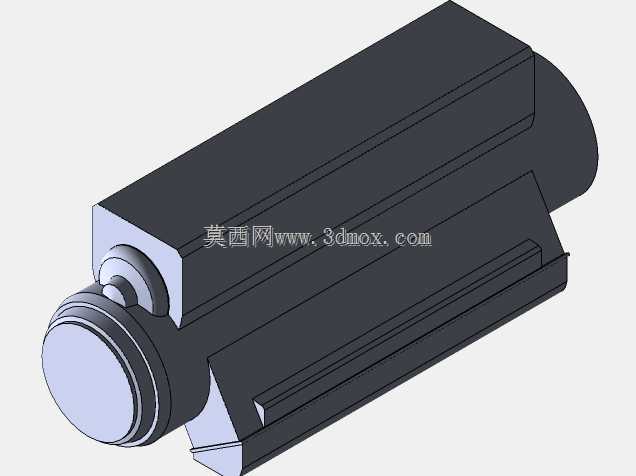

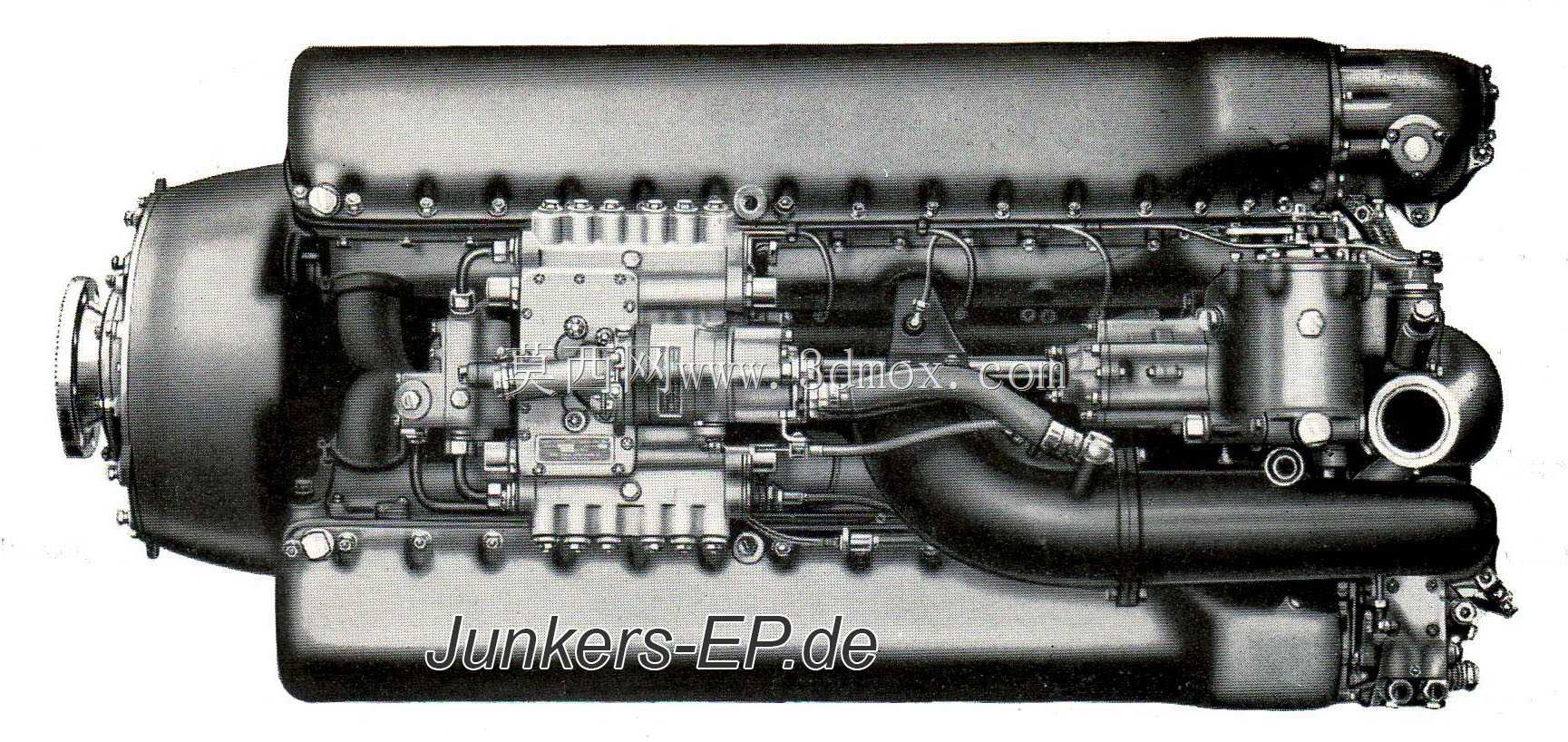

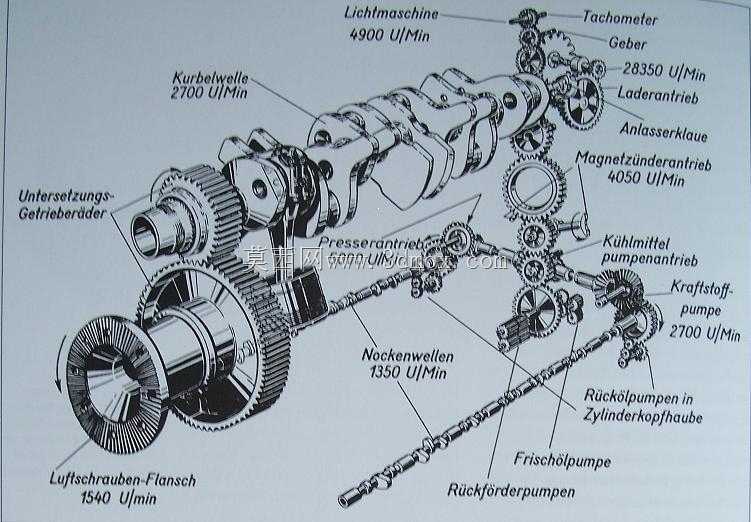

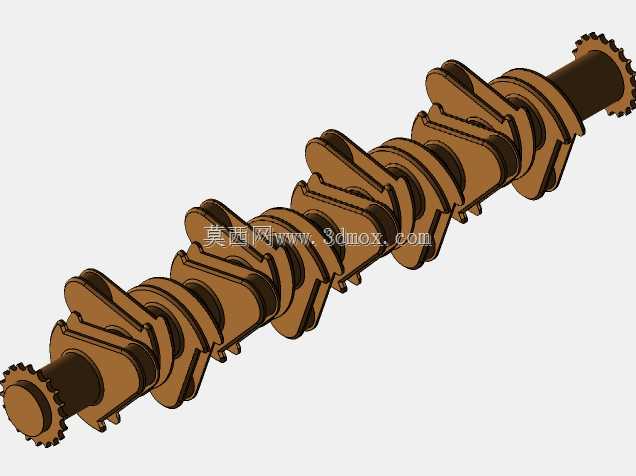

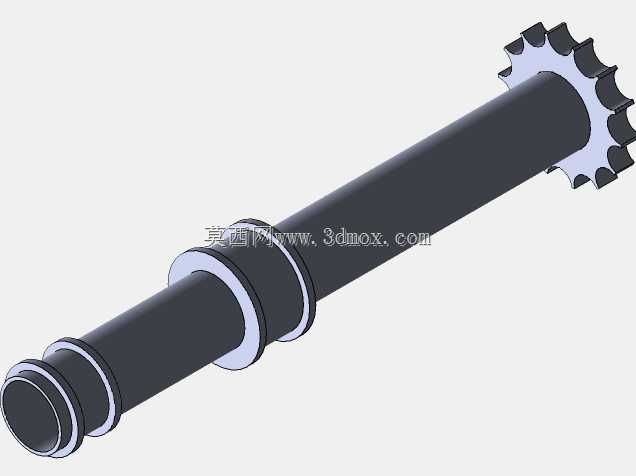

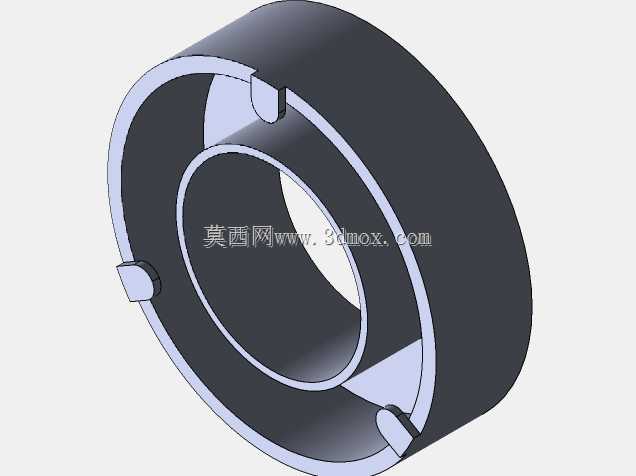

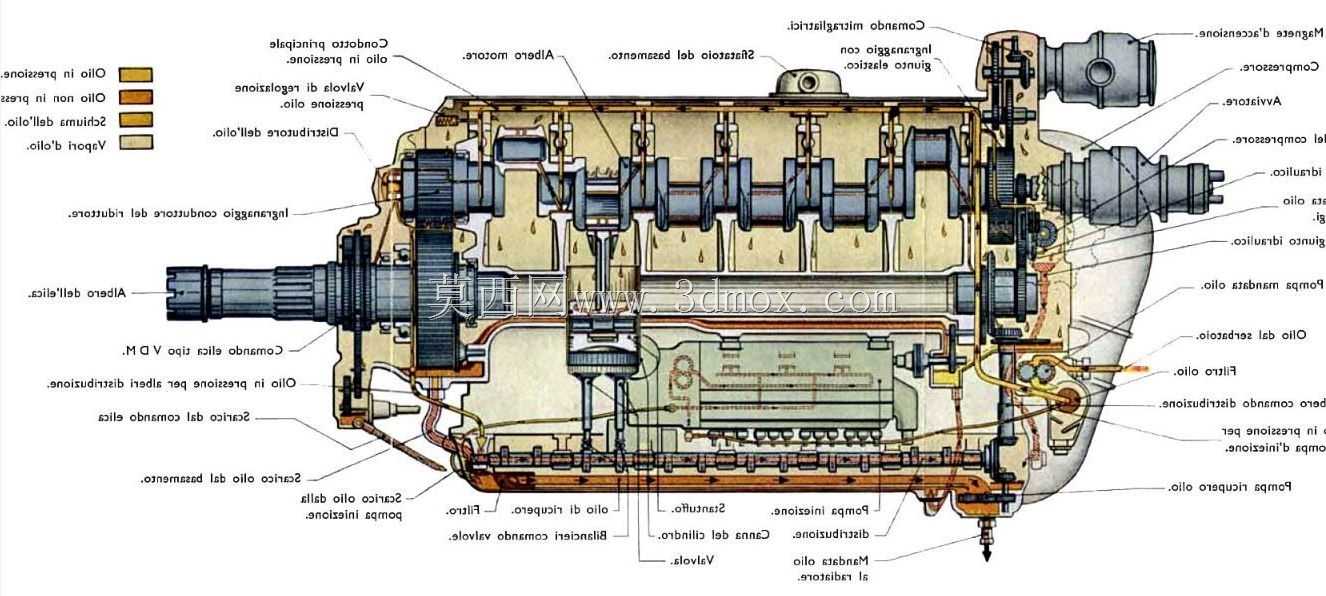

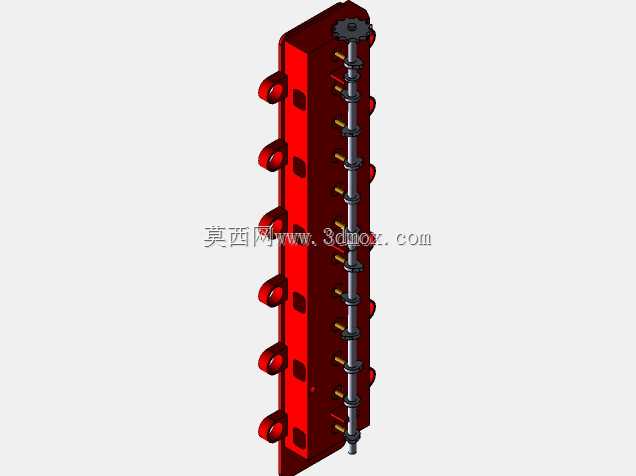

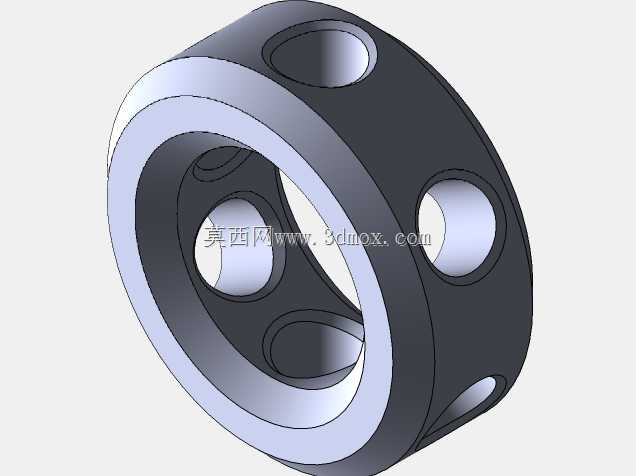

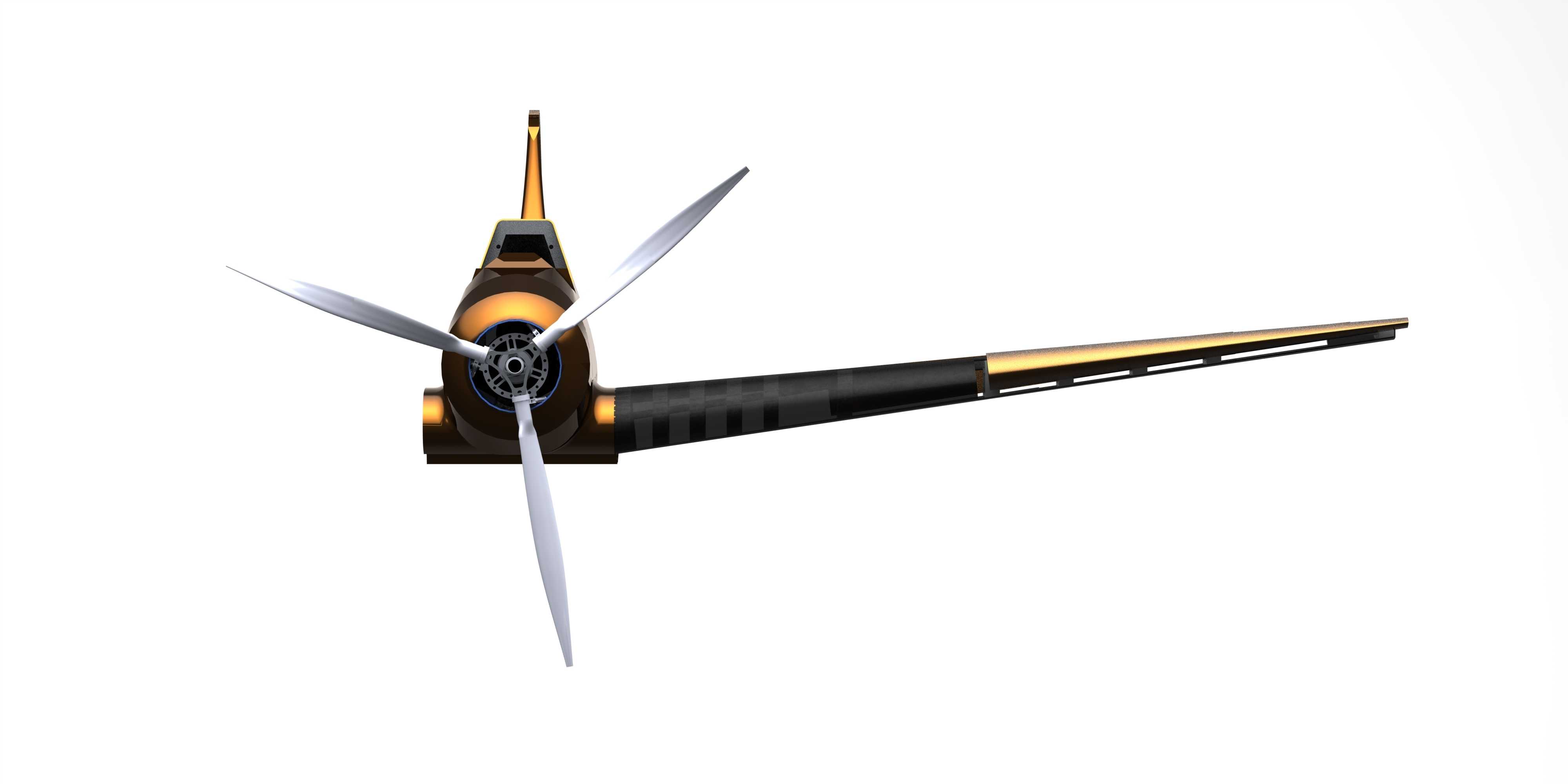

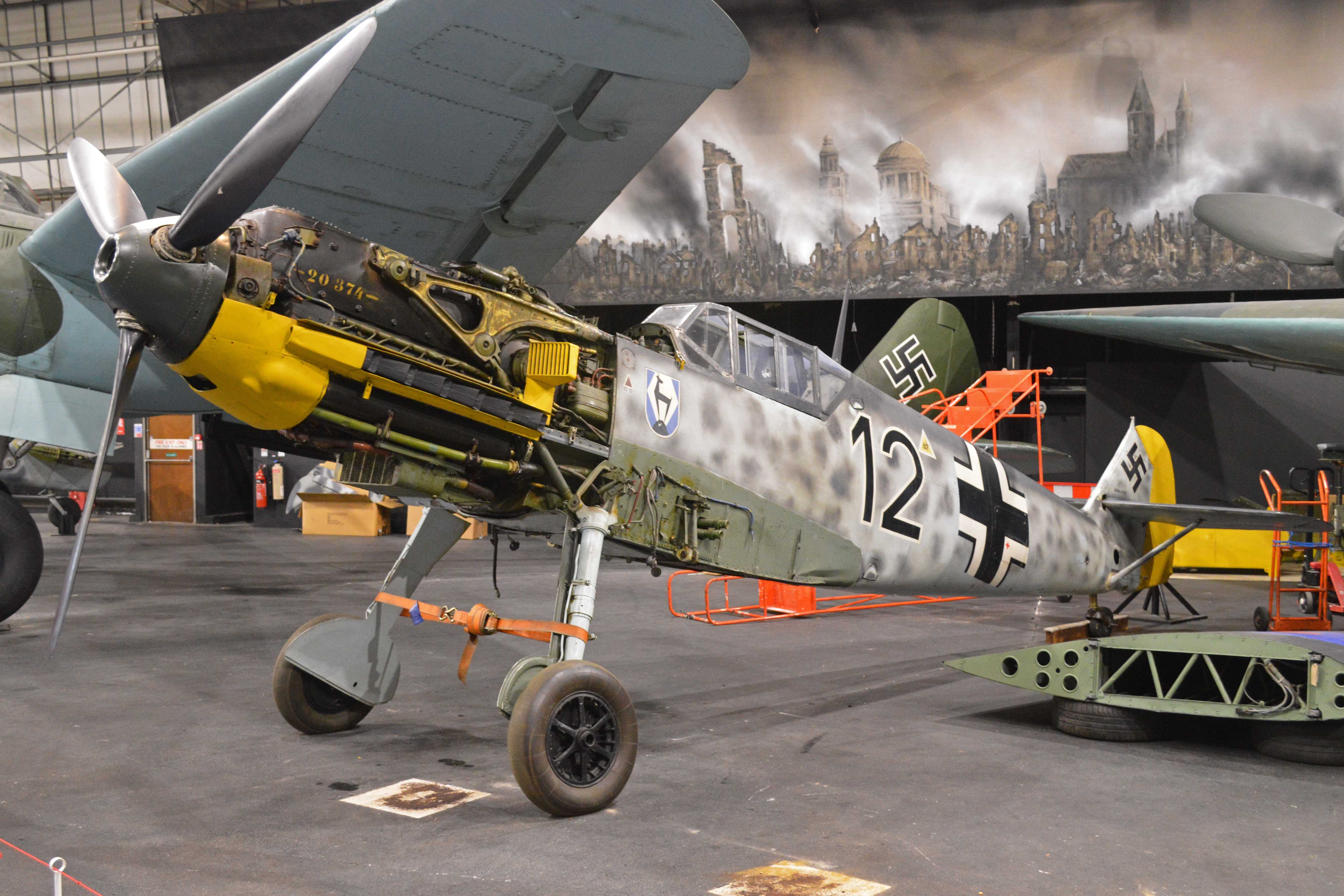

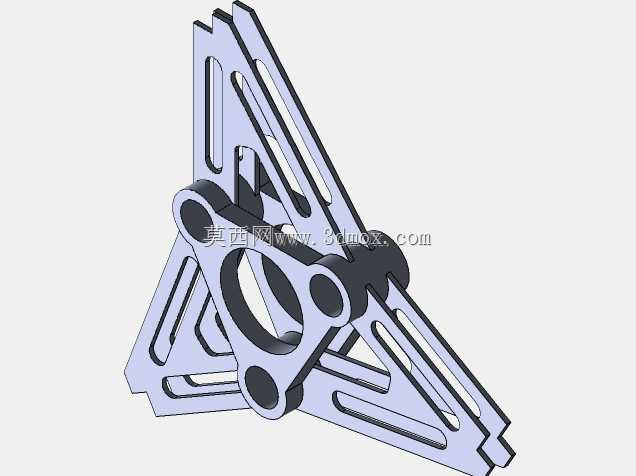

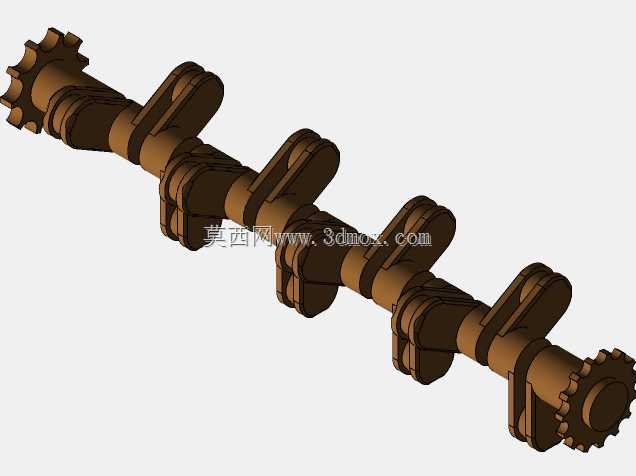

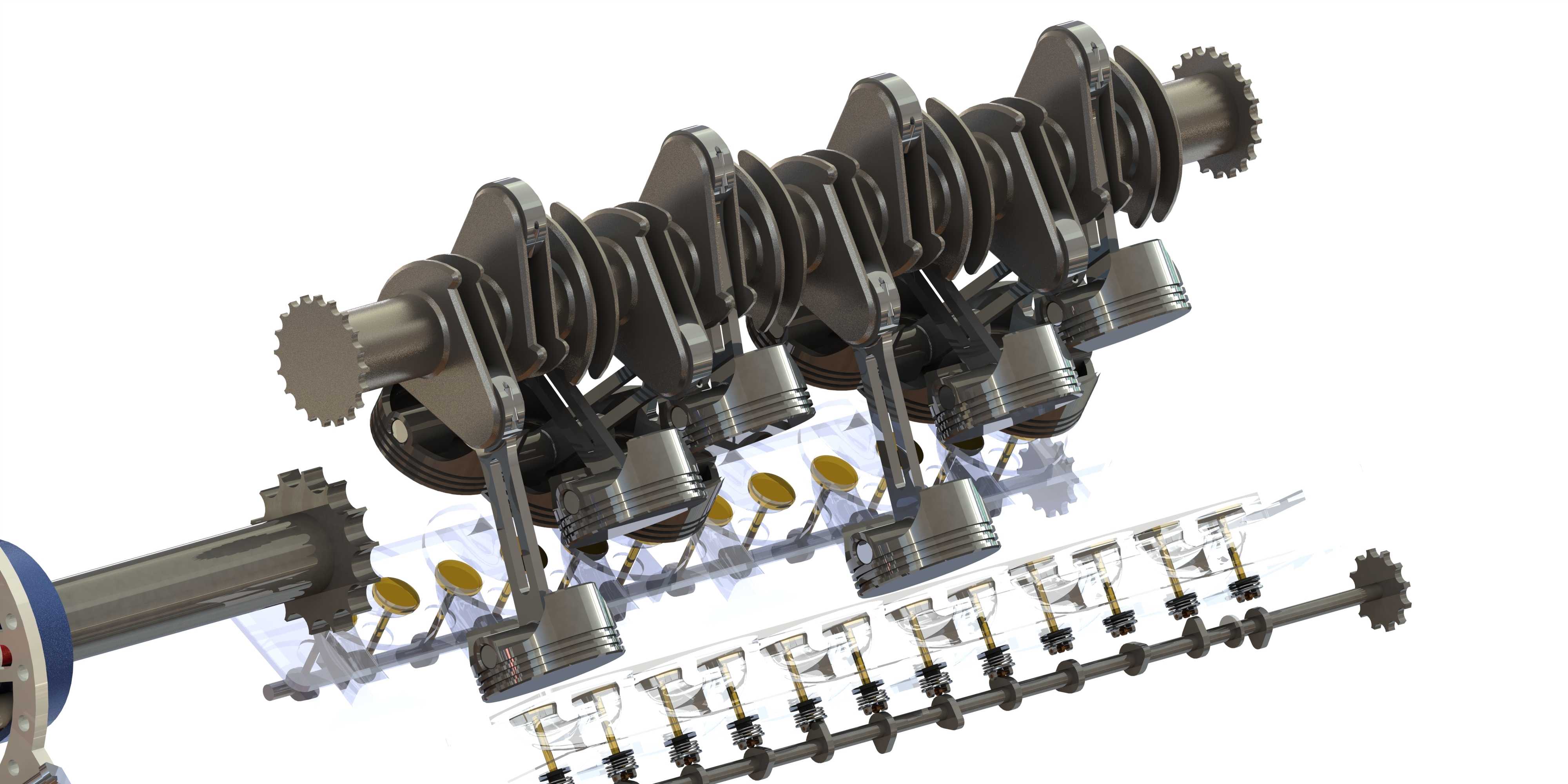

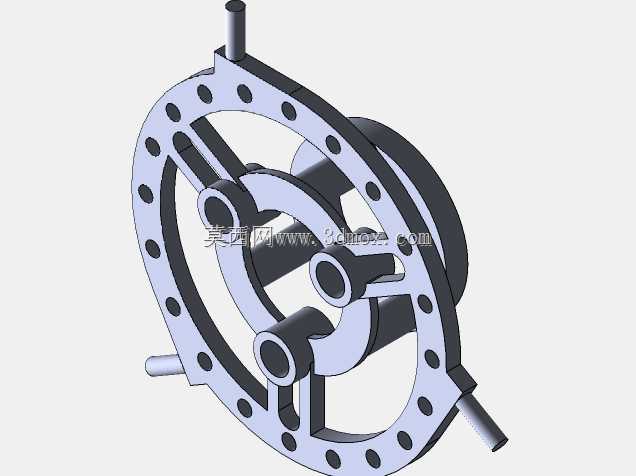

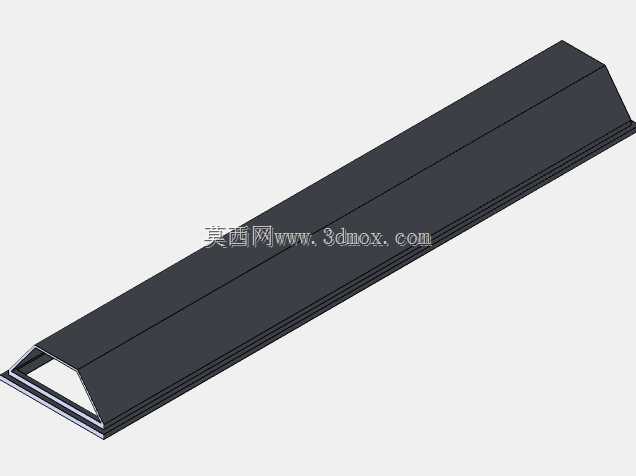

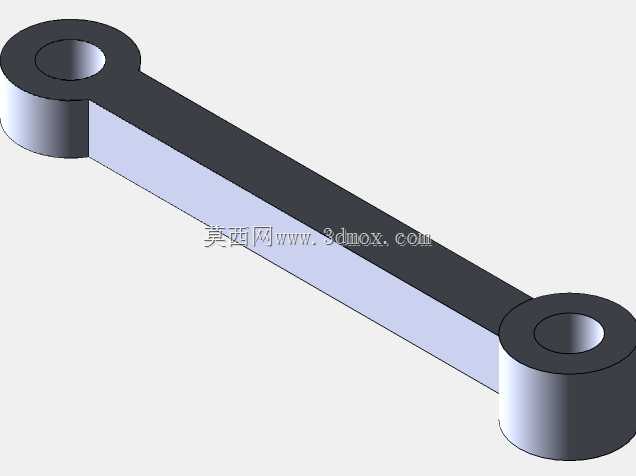

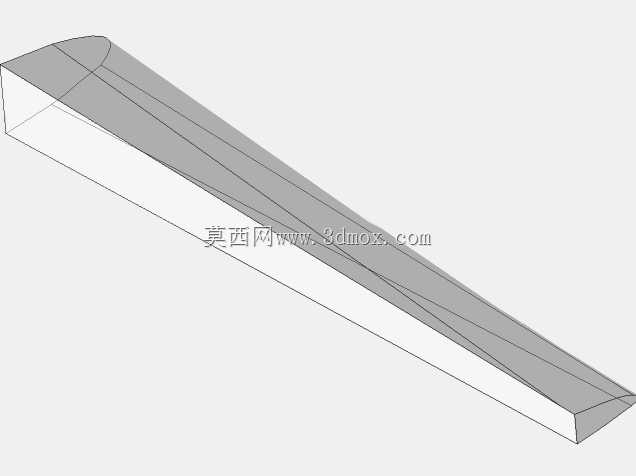

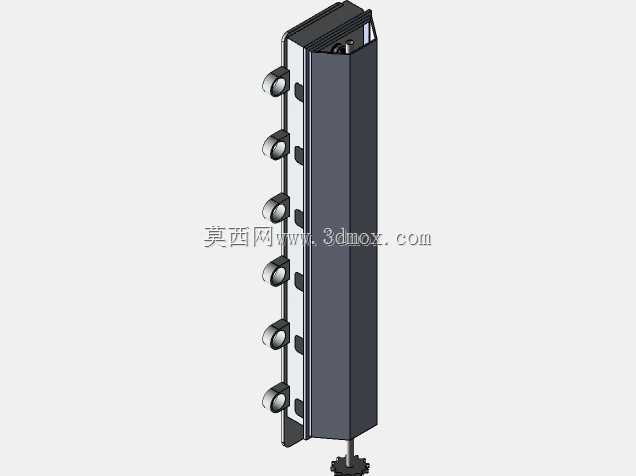

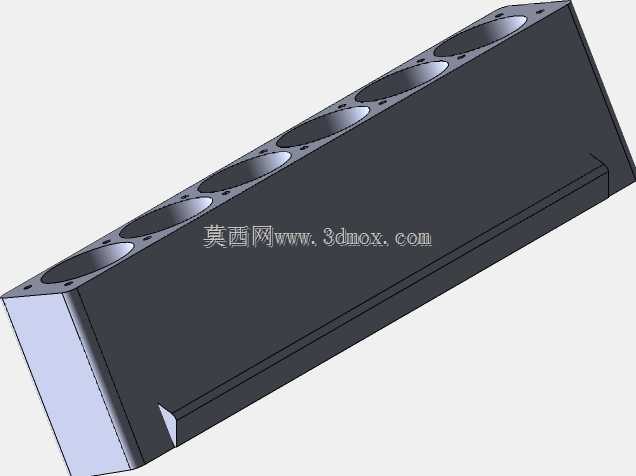

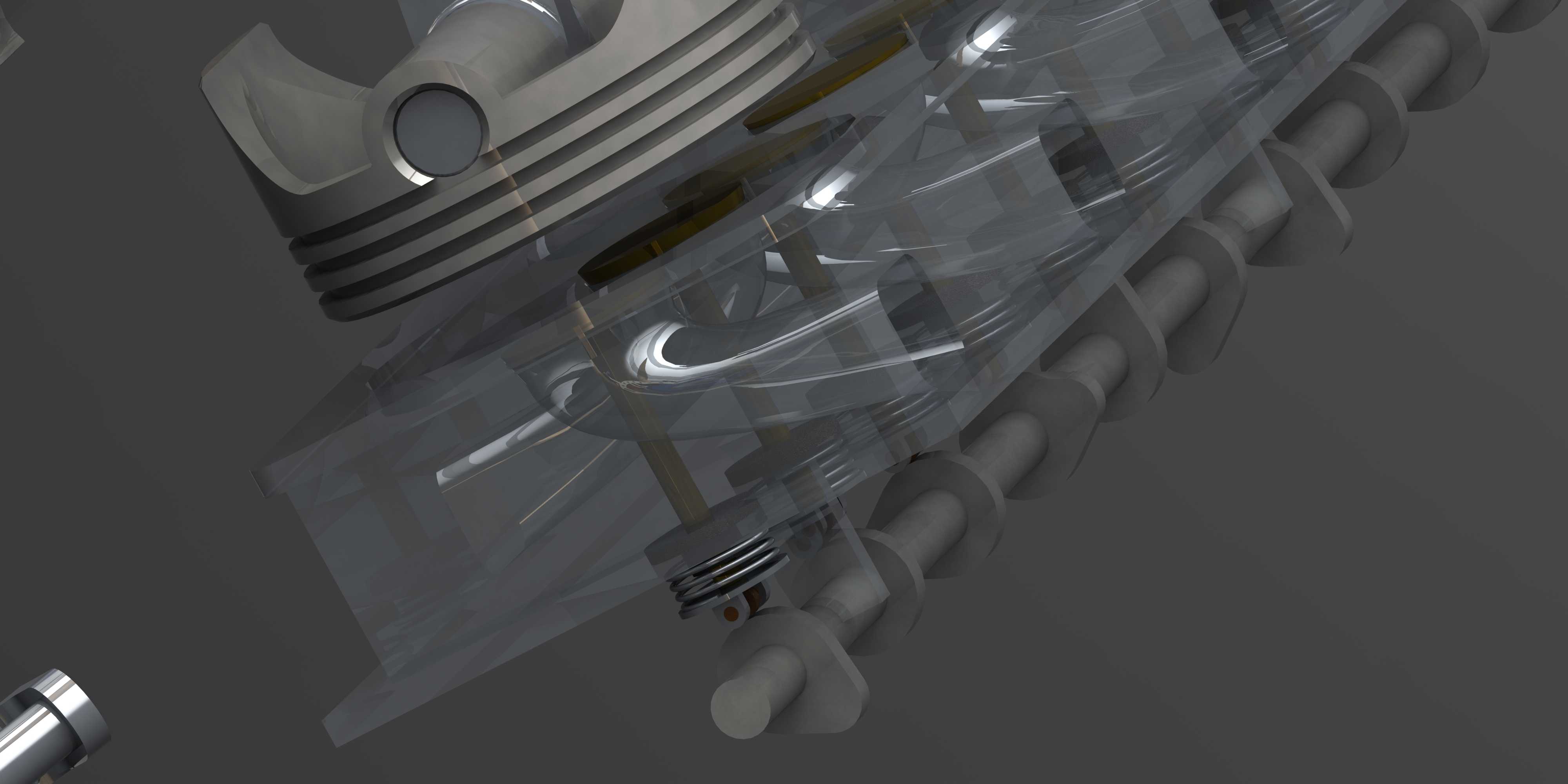

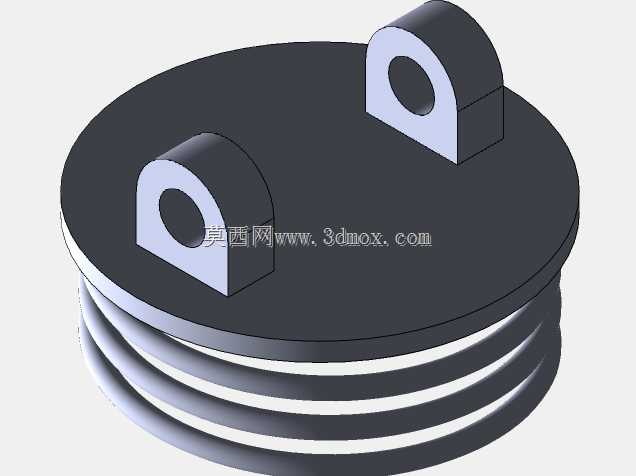

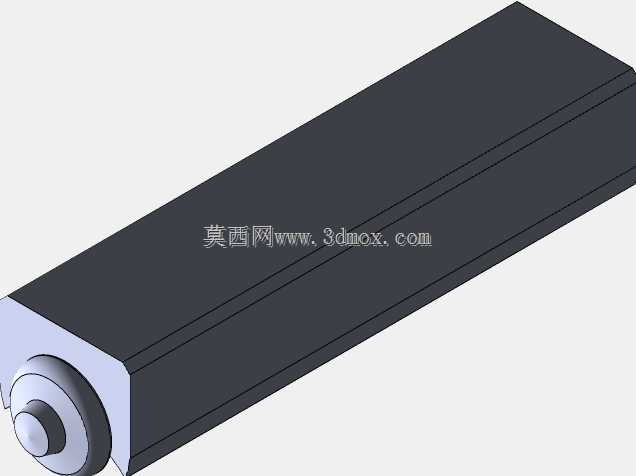

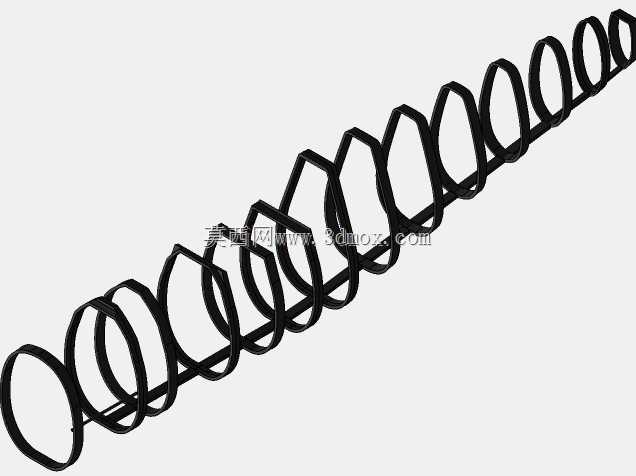

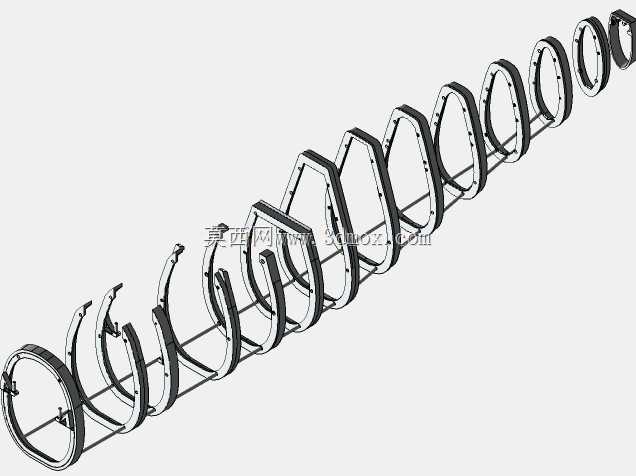

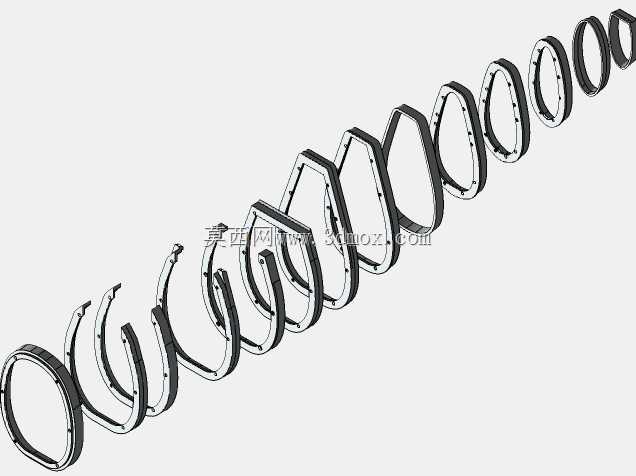

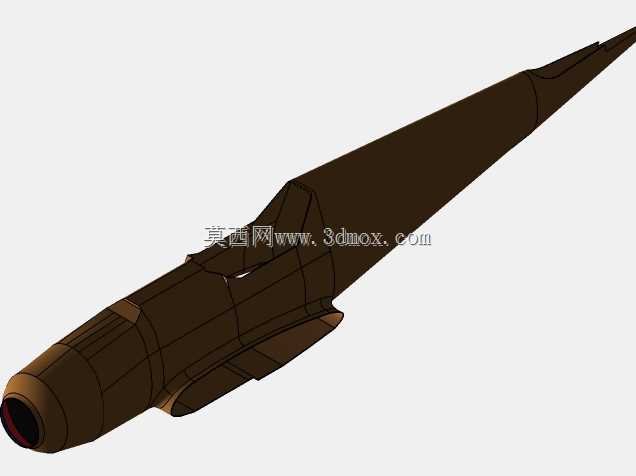

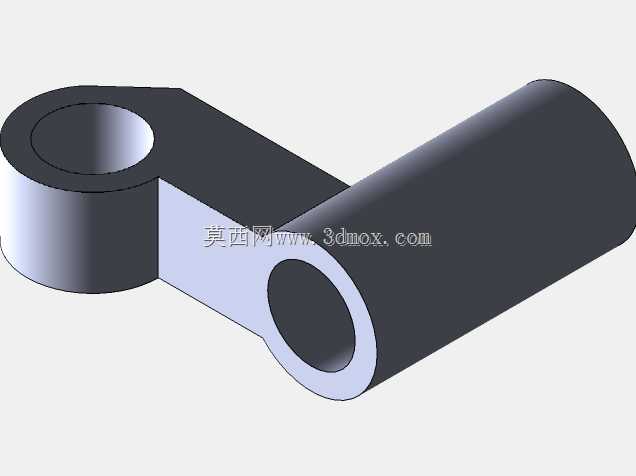

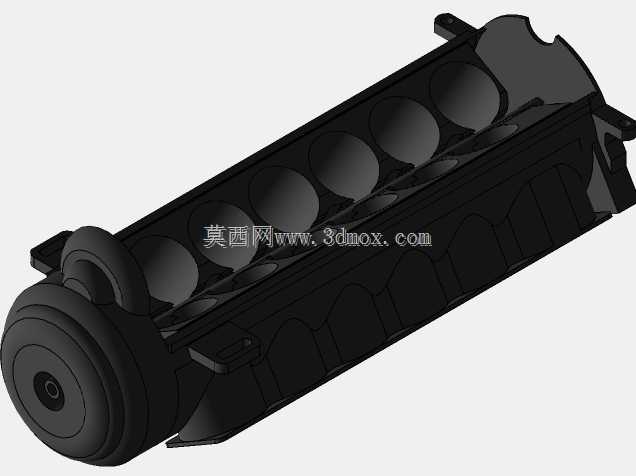

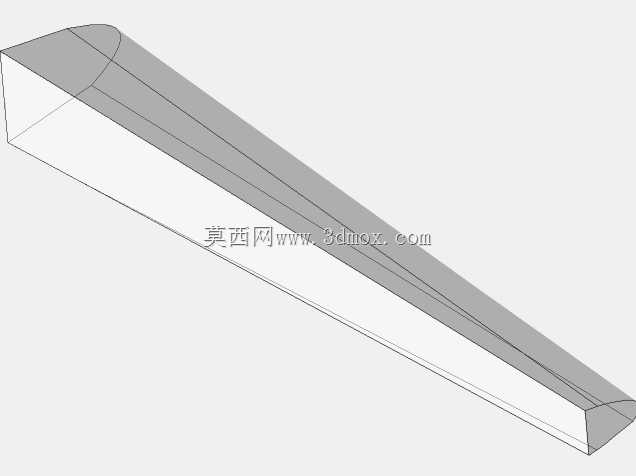

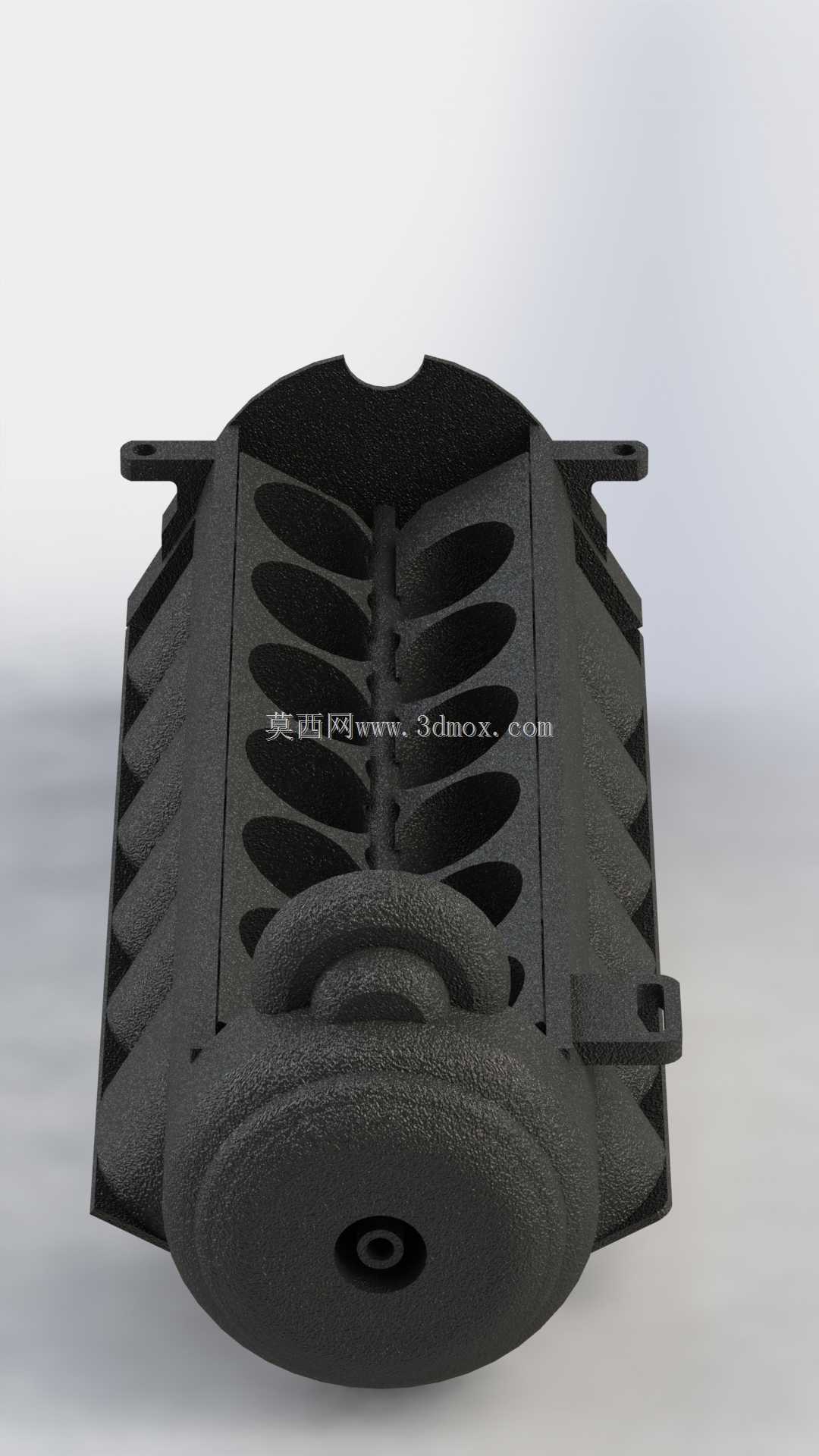

航空活塞发动机的前端功率输出段，一直是加工与装配矛盾集中的区域，螺旋桨的交变载荷会直接作用在桨毂安装面，哪怕0.02mm的端面跳动，都会在高转速下引发整段机身的振动，连带冷却管路、操纵拉线出现疲劳失效。这套结构里桨毂与曲轴输出端的配合面做了微幅的卸荷槽设计，槽宽控制在1.2mm，深度0.3mm，既不削弱法兰的连接强度，又能让加工时的平面度误差被槽体容纳，避免硬配合带来的局部应力集中。整流罩的曲面拆分完全顺着蒙皮的滚压成型工艺走，每一段分片的曲率半径都不小于150mm，没有出现小曲率的死角，钣金滚压时不需要额外做定制靠模，常规的三辊滚板机就能完成成型，分片接缝的位置刚好落在内部隔框的支撑边上，铆接时不需要额外加衬垫，蒙皮的贴合度能控制在0.1mm以内。发动机架的钢管节点全部采用相贯线切口，没有采用拼接焊的结构，焊接时的热影响区刚好落在管材的非受力段，焊后做振动时效处理，残余应力能释放85%以上，不会在战机做大过载机动时出现焊缝开裂。机身纵梁与隔框的连接孔全部采用同轴设计，装配时不需要现场修配孔位，隔框上预先留了管路和拉线的过孔，过孔边缘做了翻边处理，既提升了隔框的局部刚度，又能避免管路与孔壁长期摩擦出现破损。桨叶的翼型截面从根部到尖部的扭转角连续变化，根部的安装角比尖部大12度，能保证不同半径位置的翼面都工作在最优攻角区间，提升螺旋桨的推进效率，桨叶根部的夹紧块做了锯齿形咬合面，夹紧时不需要打销钉，靠摩擦力就能传递扭矩，维护时拆卸更换桨叶只需要松开夹紧螺栓，不需要拆解整个桨毂。防火墙与发动机架的连接位置加了一层石棉隔热垫，垫的厚度控制在3mm，既能阻隔发动机的热量传递到座舱区域，又能缓冲发动机运转时的高频振动，避免座舱内的仪表因为长期振动出现精度漂移。起落架的收放转轴与机身主承力框做了一体化设计，转轴的轴承座直接在框体上铣出，不需要额外焊接安装座，减少了装配环节的误差累积，收放作动筒的铰接点位置刚好落在转轴的力臂最优处，工作时的推力需求能降低20%。
