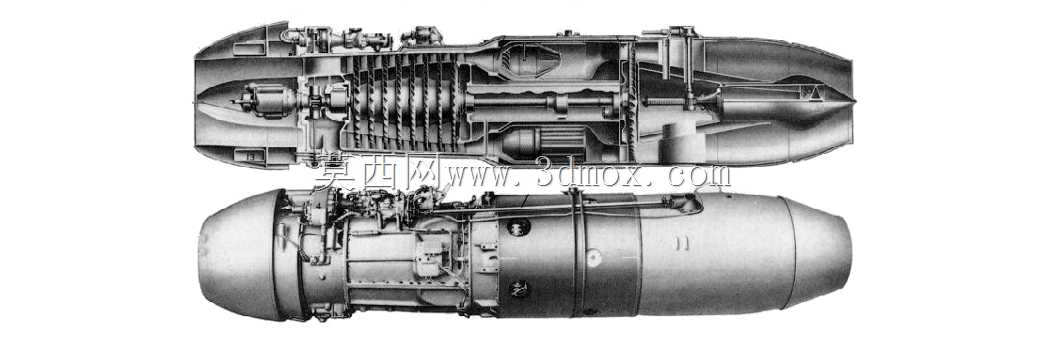

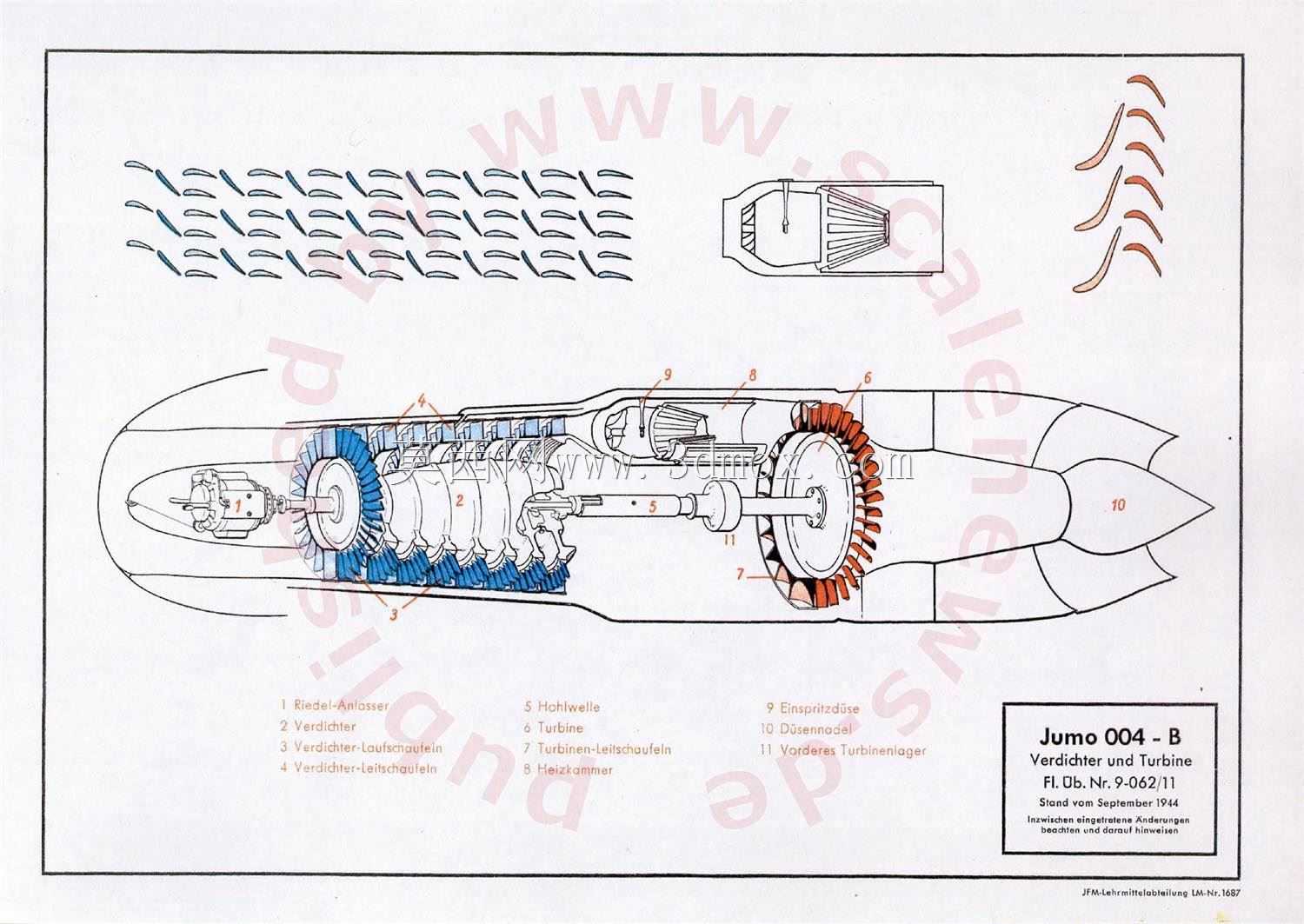

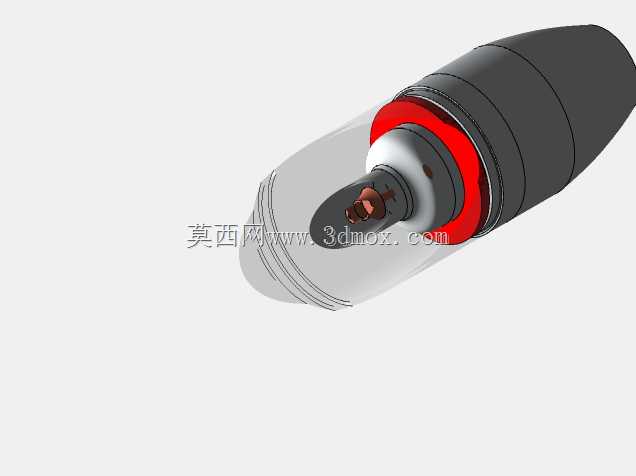

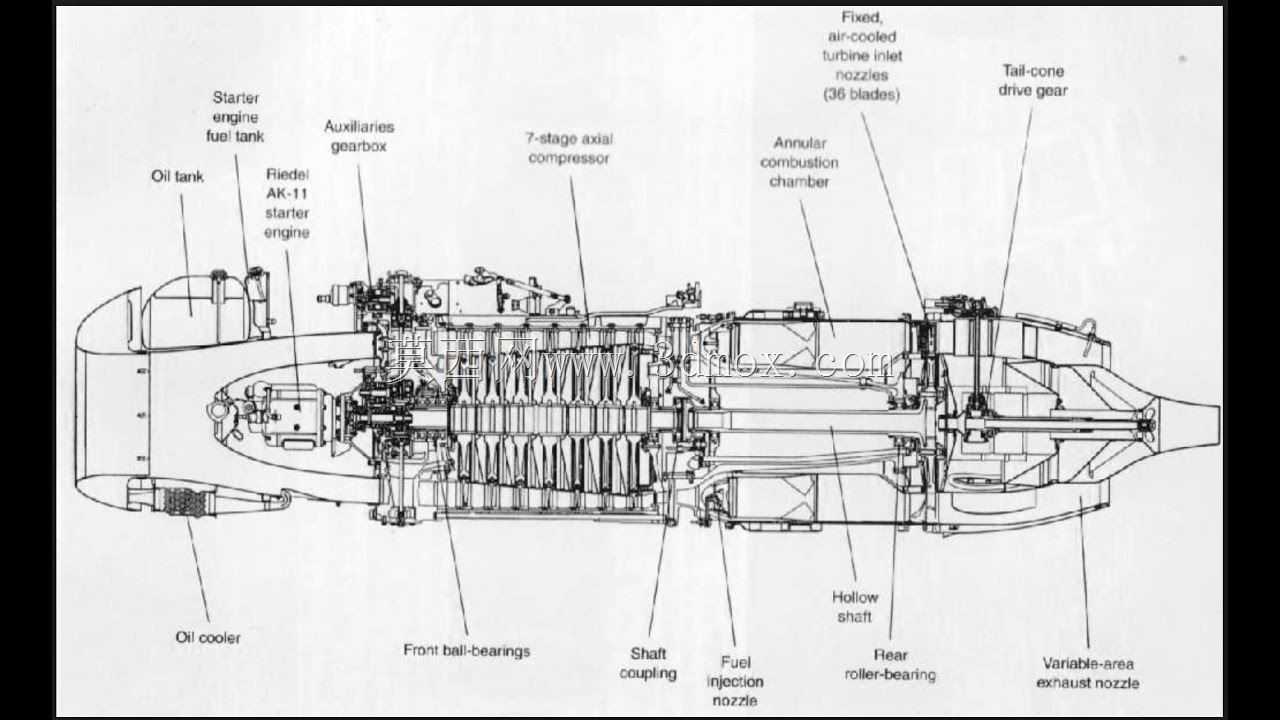

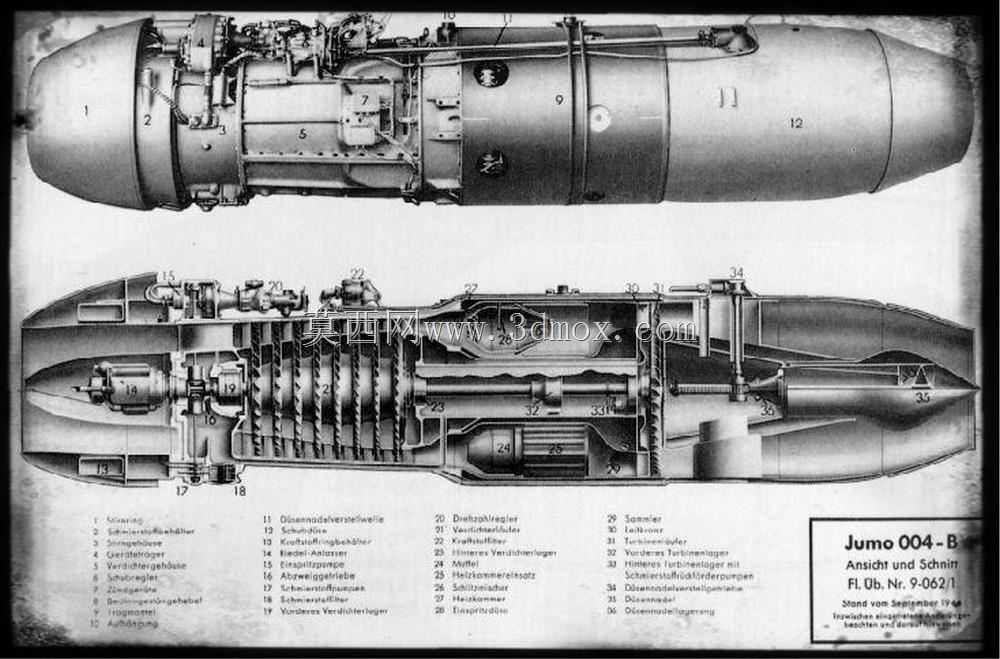

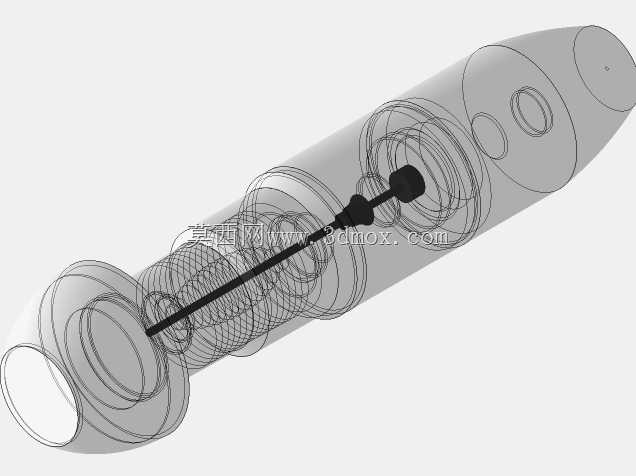

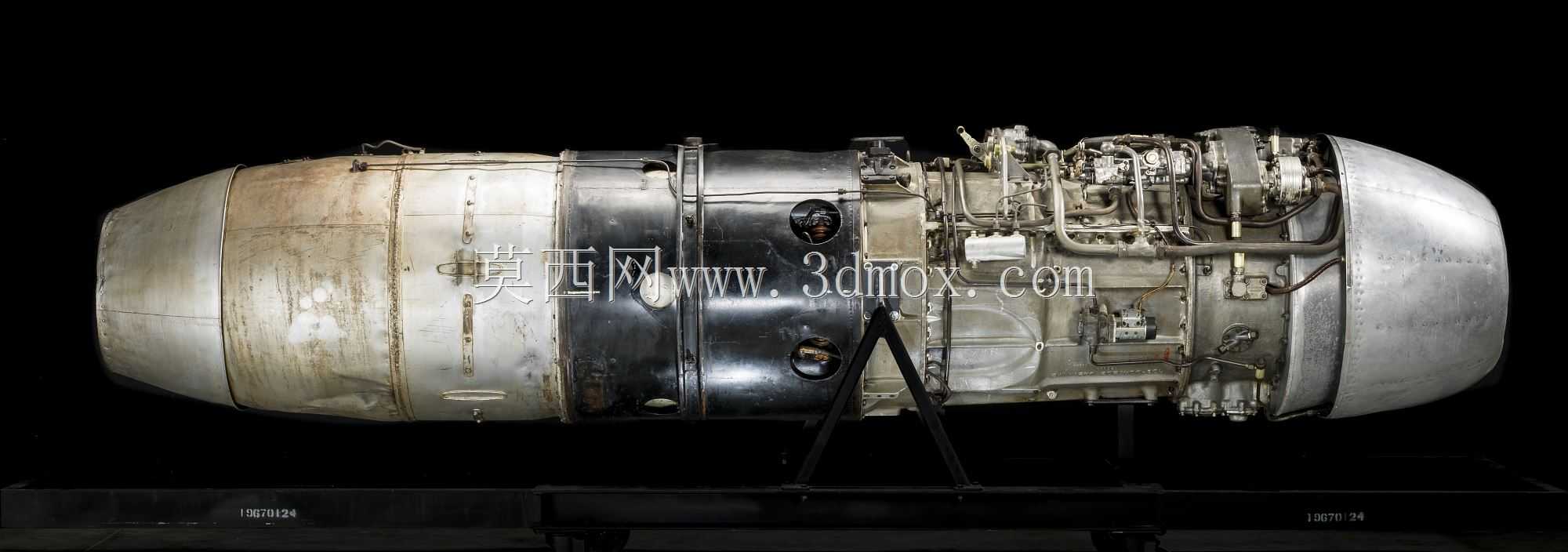

JUMO004型喷气发动机剖视结构设计

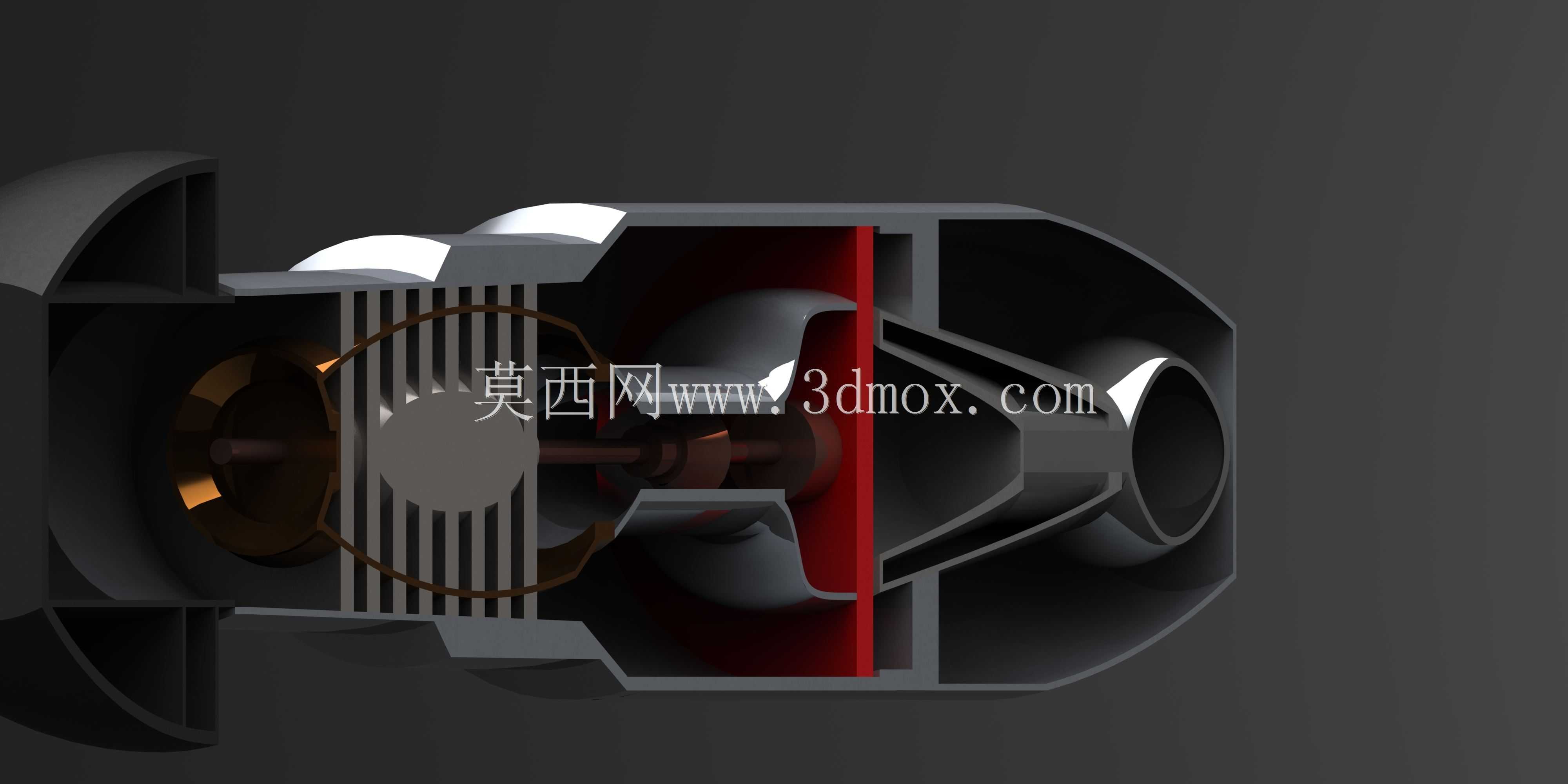

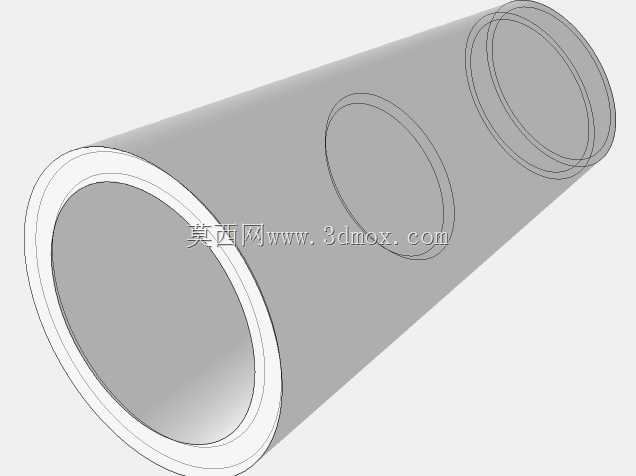

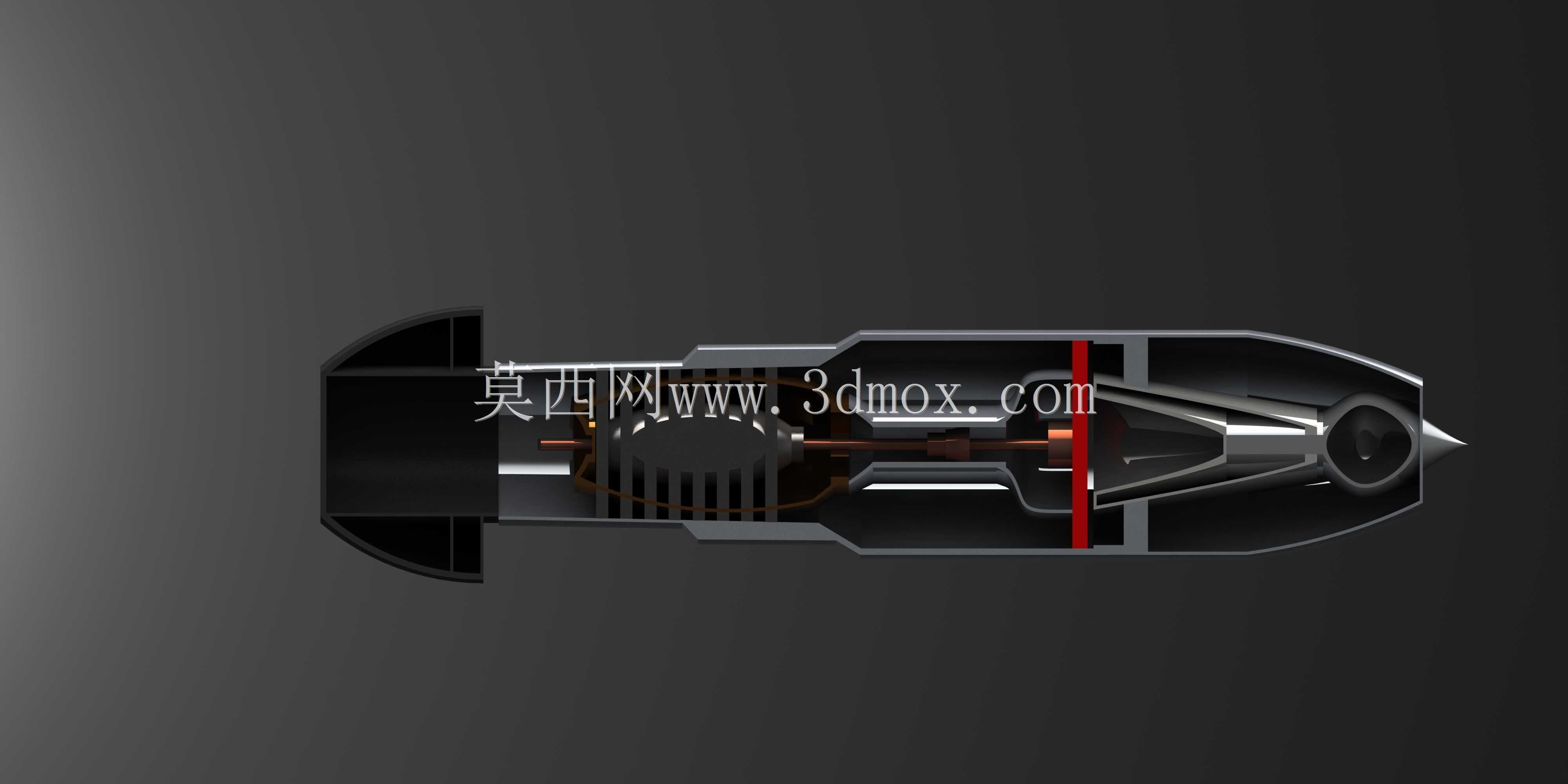

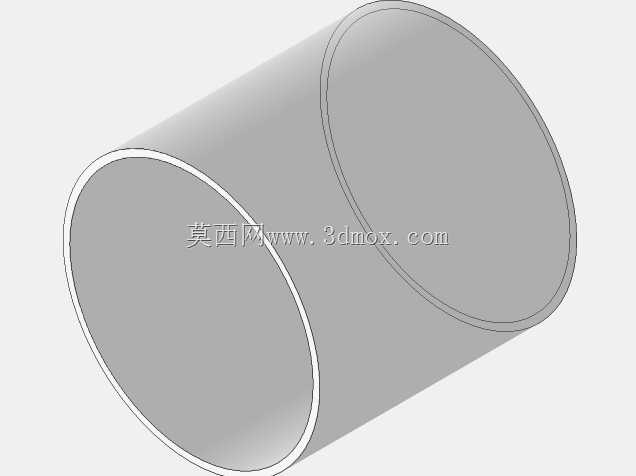

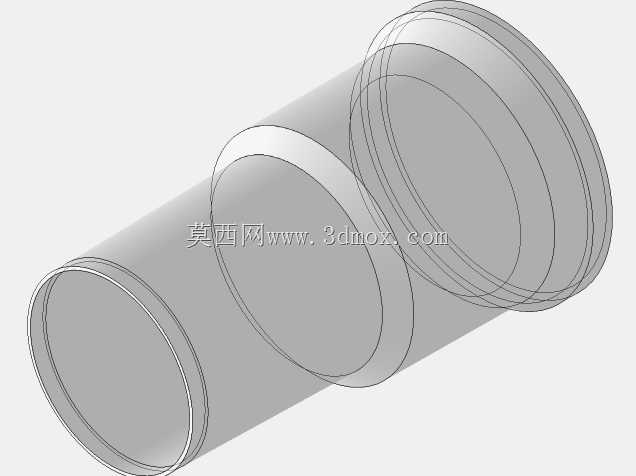

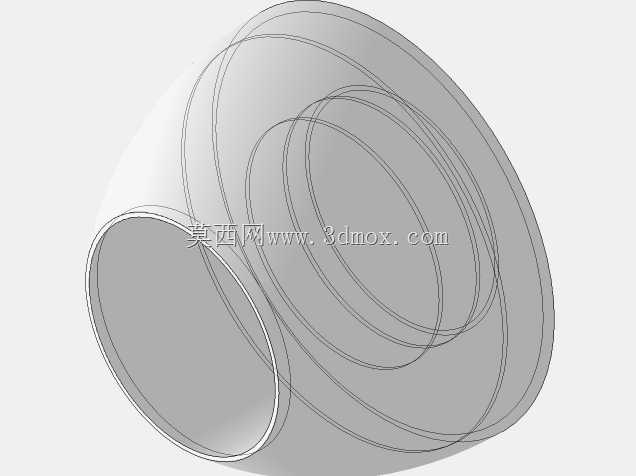

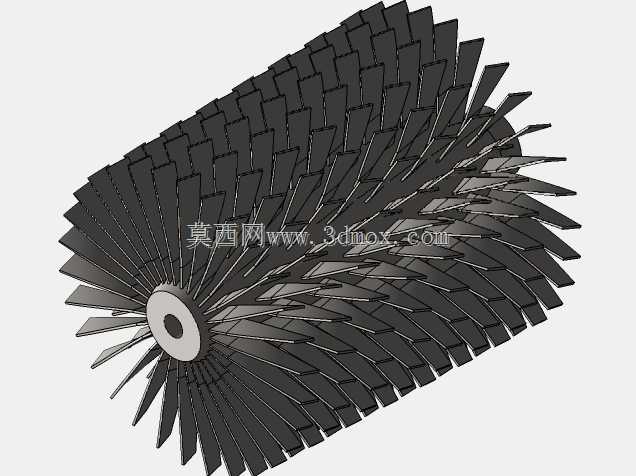

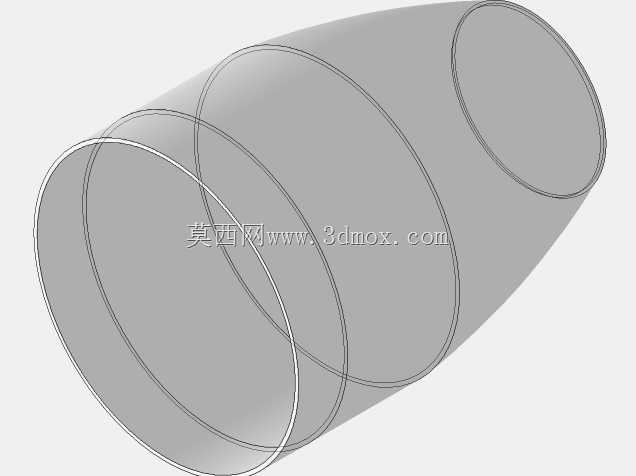

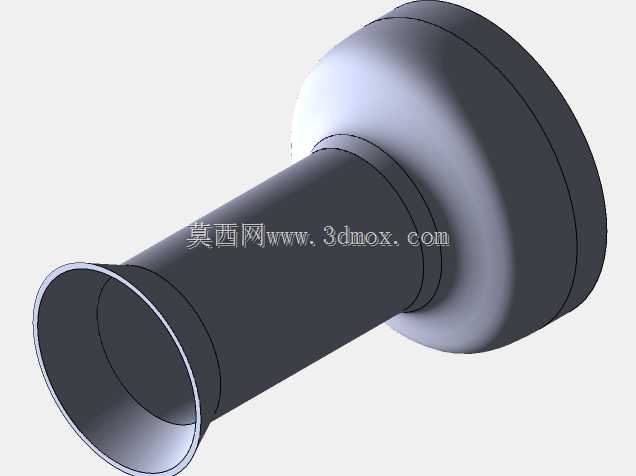

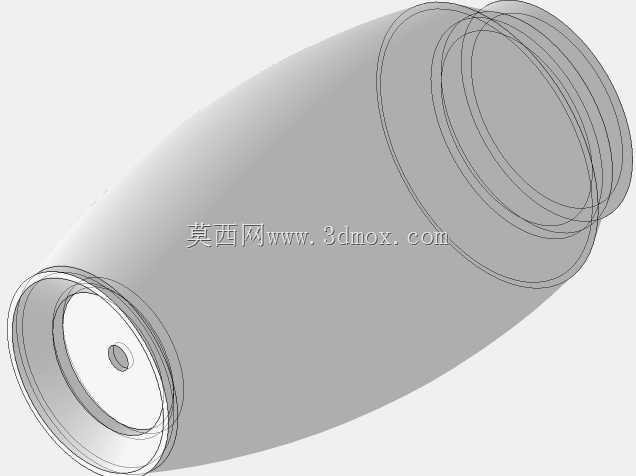

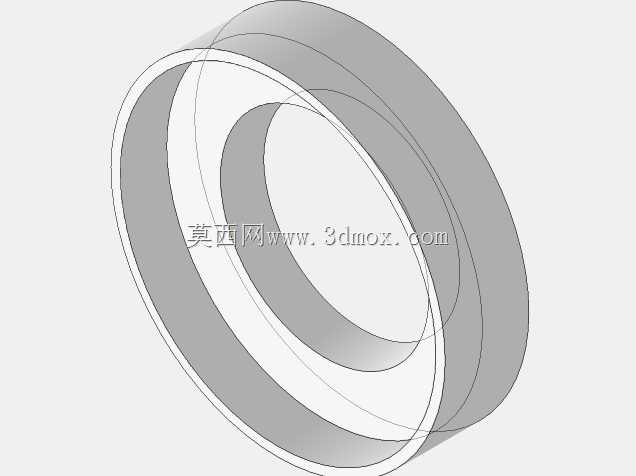

该剖视结构呈现的喷气发动机，核心服务于轻型喷气式飞行器的动力输出场景，可适配小型试验飞行器、航空教学演示样机以及缩比验证机的动力搭载需求，在航空院校的动力结构教学、飞行器设计团队的原理验证环节中，能够直观呈现喷气动力的完整做功流程。从结构功能来看，模型完整还原了进气导流、压气增压、燃烧室做功、涡轮驱动、尾喷排气的全流程通路，进气端的导流曲面做了连续顺滑过渡处理，可减少进气紊流对压气轮的冲击，压气段的多级叶片排布严格遵循气流增压的梯度设计，每一级叶片的安装角都匹配对应截面的气流流速，保证空气在进入燃烧室前能达到预设的压力阈值。燃烧室区域的隔热衬层结构做了独立分件设计，能够清晰展示高温燃气的流通路径与冷却气膜的预留间隙，涡轮段的叶片与传动轴采用同轴定位设计，保证高温燃气冲击涡轮时的扭矩传递效率，同时预留了轴承安装的限位台阶，避免高速转动下的轴系窜动。设计过程中优先考虑了结构的可装配性，所有壳体的对接面都设置了定位止口，紧固件的安装位置避开了内部气流通道，不会对燃气流动产生额外干扰。从安装边界来看，整机采用同轴筒状布局，最大外径集中在燃烧室段，进气端与尾喷端的外径逐步收窄，安装时可通过壳体上的预留安装耳片与飞行器机身承力结构连接，传动轴的输入端预留了辅助启动装置的连接接口，可匹配外置启动电机的对接需求。尾喷段的收敛曲面做了等壁厚处理，既保证排气时的气流加速效果，也能控制整机的重量分布，避免尾部过重导致的整机重心偏移。内部的流道设计全程遵循等流量截面变化原则，从进气口到尾喷口的截面变化率匹配不同工况下的气流速度，减少流动过程中的压力损失，同时在压气轮与涡轮的对应位置，都预留了密封件的安装槽位，可防止高压气体从转动件与壳体的间隙泄漏，保证整机的做功效率。
