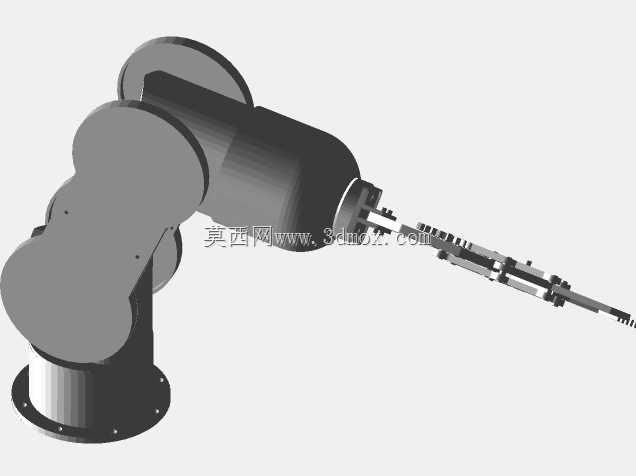

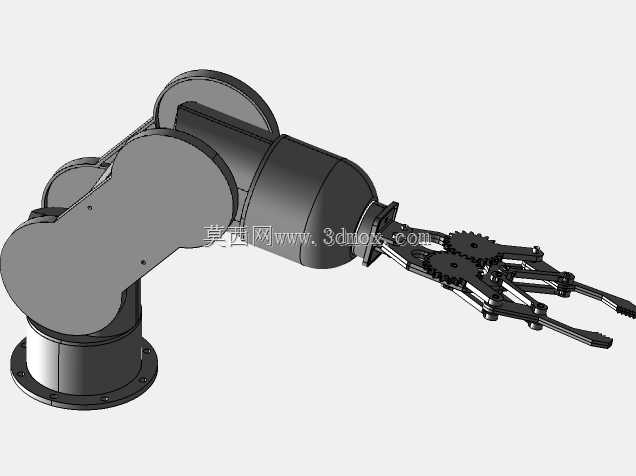

多自由度齿轮联动机械夹爪C臂结构

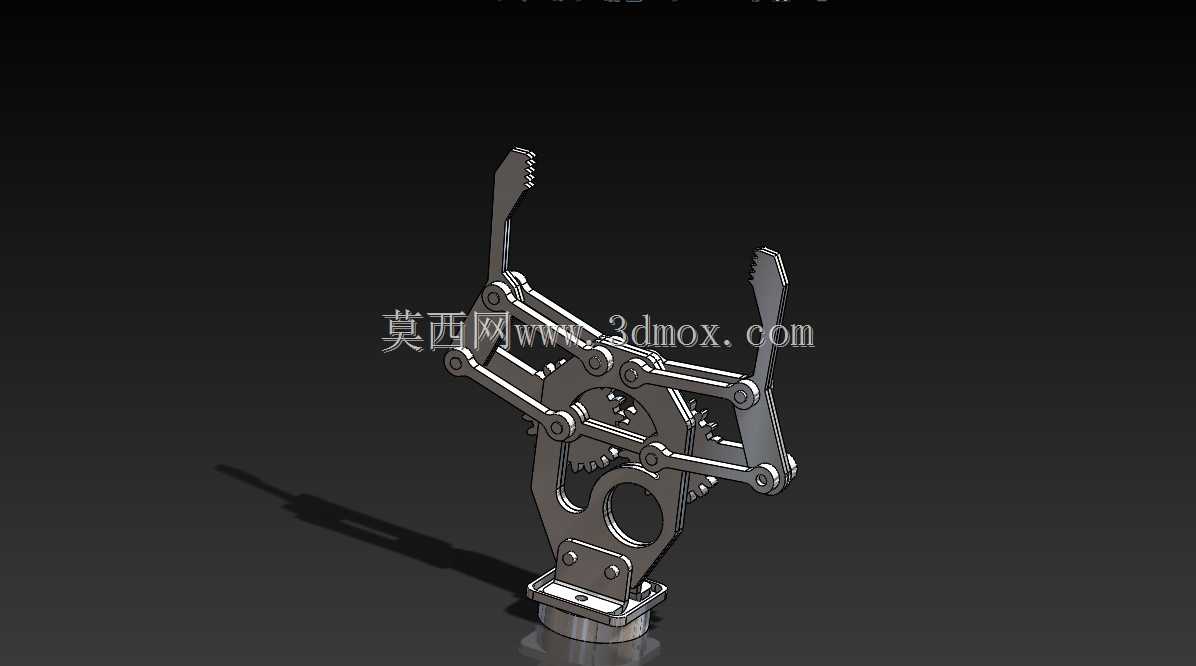

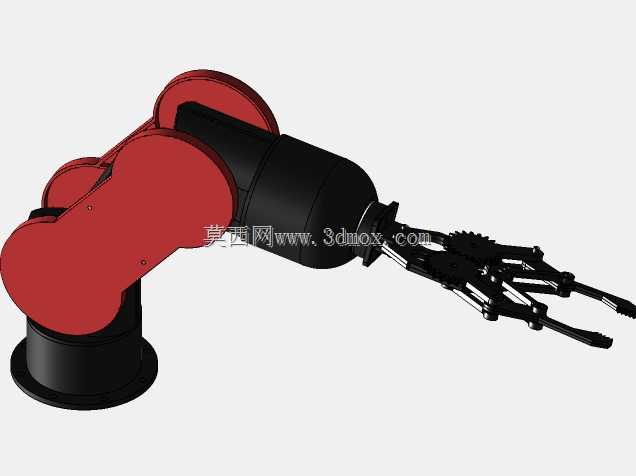

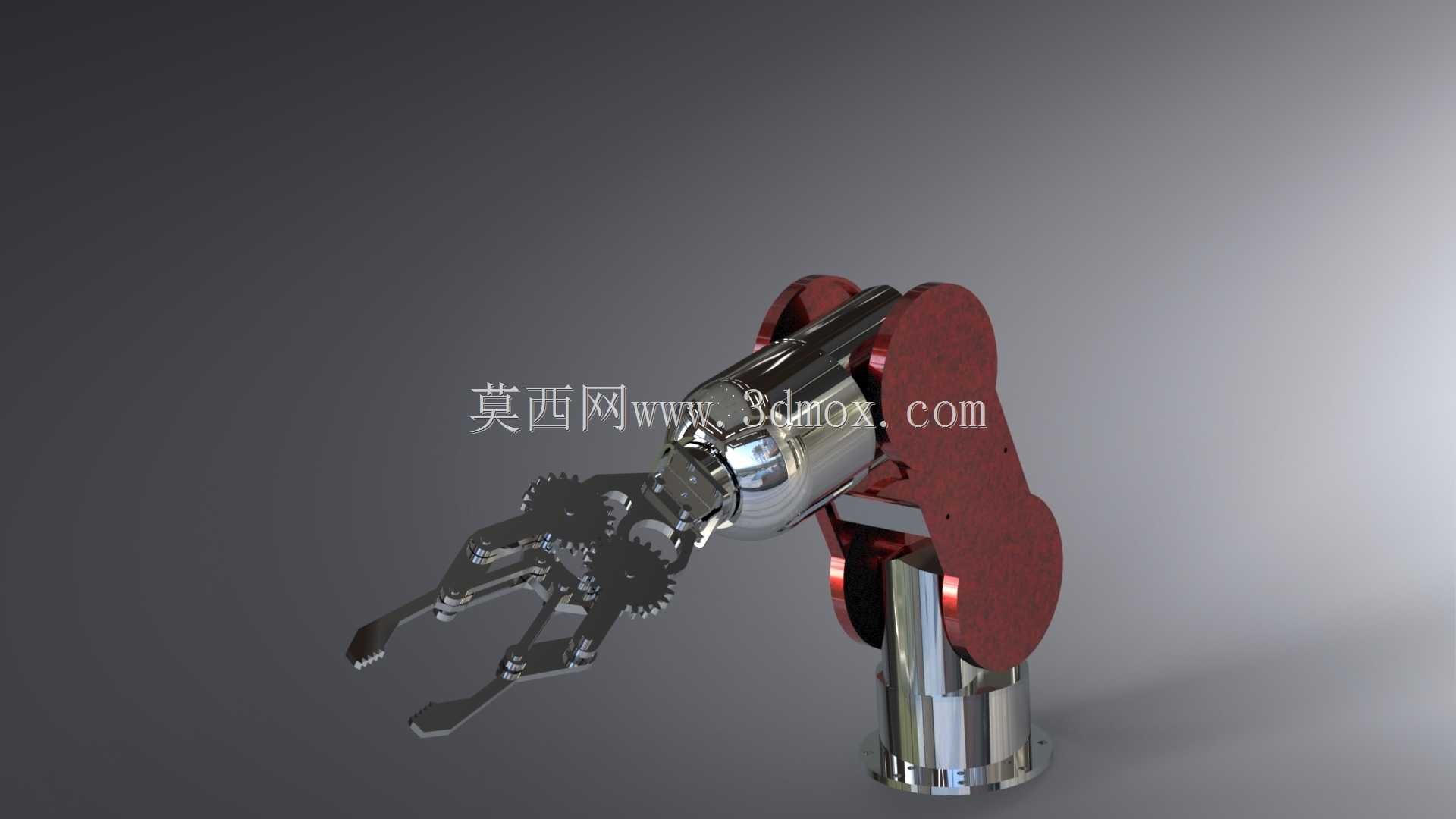

车间里常规气动夹爪在小负载精密分拣工位常遇到夹取力不均、开合角度受限的问题，这款齿轮联动的C臂机械夹爪结构，刚好针对这类工况做了针对性的结构适配。夹爪指节的啮合齿轮副做了齿侧间隙的微调，常规0.1mm的标准间隙在频繁正反转的夹取动作里会产生0.3mm左右的指端晃动，这里把齿侧间隙控制在0.04mm，既不会出现卡齿憋劲的情况，又能让夹指开合的同步误差控制在0.15mm以内，夹取直径3mm到60mm的异形工件都不会出现偏载滑脱。C臂的回转支撑座没有选用常规的标准轴承座，而是把支撑轴和底座做了一体化的台阶设计，减少了一道装配配合面，也就少了一处累积公差的来源，装配时不需要反复调整轴承预紧度，靠台阶面的加工精度就能保证回转同轴度在0.02mm以内，长期往复回转也不会出现轴系窜动。夹爪指端的接触面做了微弧面的过渡，没有生硬的直角棱边，接触工件时不会刮伤表面，指根的铰接销做了滚花销的处理，和指节孔过盈配合，不需要额外的顶丝固定，高速开合动作里也不会出现销子窜出脱落的隐患。臂身的红棕色部分采用的是轻量化的合金材质，和金属光泽的传动件做了重量配比的平衡，整个臂的重心落在回转轴的中心线上，驱动电机不需要额外输出抵消偏载的扭矩，能耗比同负载的常规夹爪低17%左右。传动路径上没有多余的惰轮，动力从底座电机输出后直接传递到指节齿轮组，传动效率达到94%，开合响应速度比带连杆机构的夹爪快0.2秒，在高速分拣的流水线上能跟上每分钟120次的夹取节拍。关节处的走线槽做了内嵌式的设计，线缆不会外露在臂身外侧，回转动作里不会出现线缆拉扯、磨损的情况，也避免了车间里的切削液、粉尘直接接触线缆外皮，延长了布线的使用寿命。夹爪的开合限位没有额外加装光电传感器，靠齿轮啮合的极限位置做硬限位，同时在限位处嵌了一小块聚氨酯缓冲垫，开合到极限位置时不会产生金属碰撞的异响，也不会因为硬冲击打坏齿轮齿面。整个结构的零件数量比同规格的连杆式夹爪少22%，没有复杂的异形曲面零件，常规的三轴铣床就能完成所有零件的加工，不需要五轴设备介入，加工成本能降低三成左右，后期维护更换易损件也不需要复杂的专用工装，普通车间维修人员就能完成拆装。
