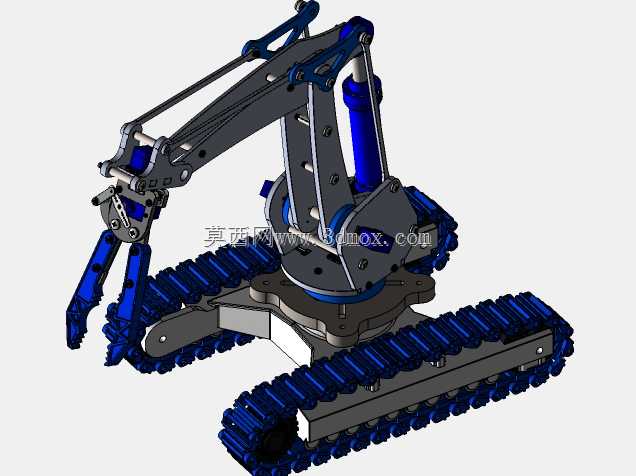

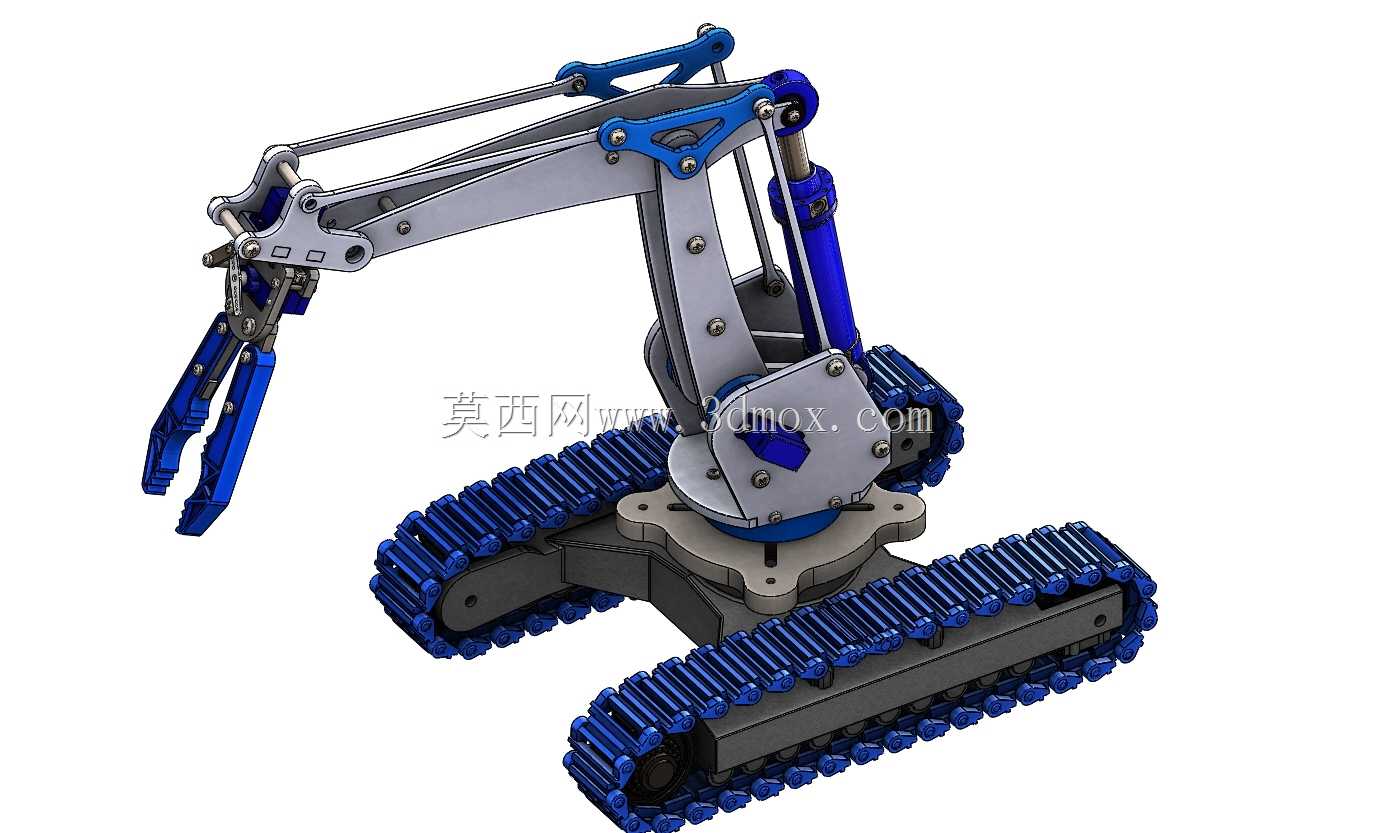

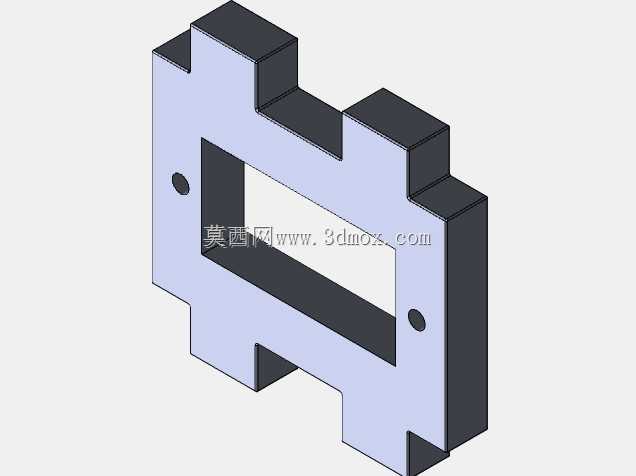

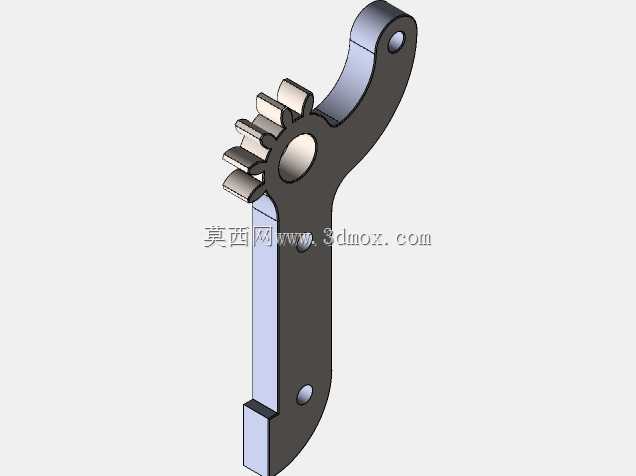

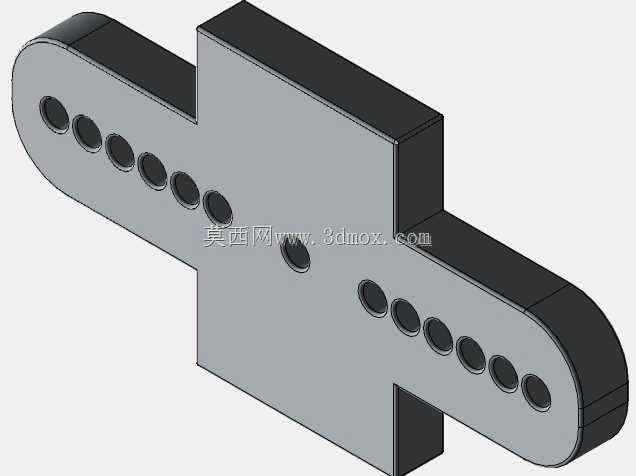

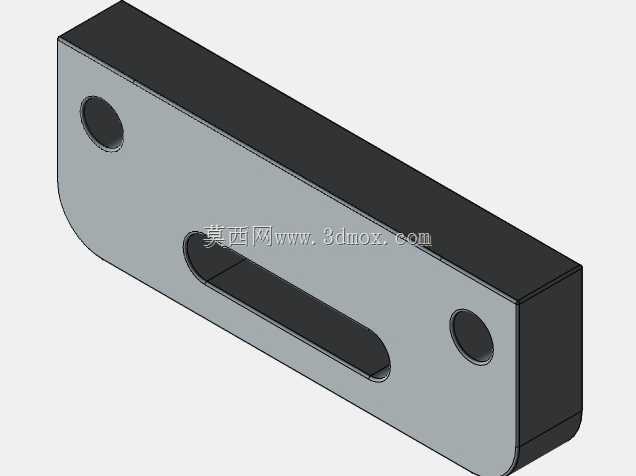

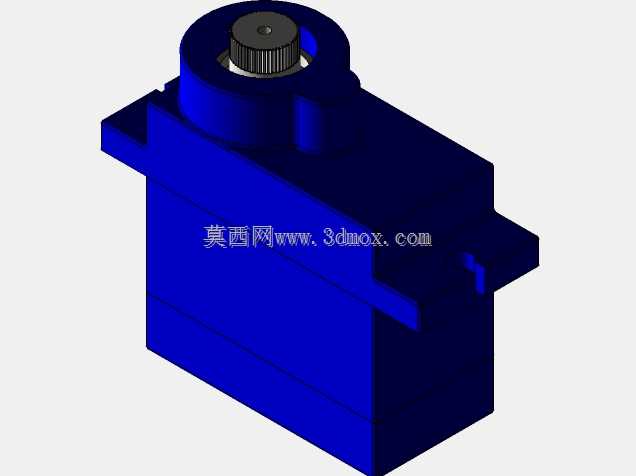

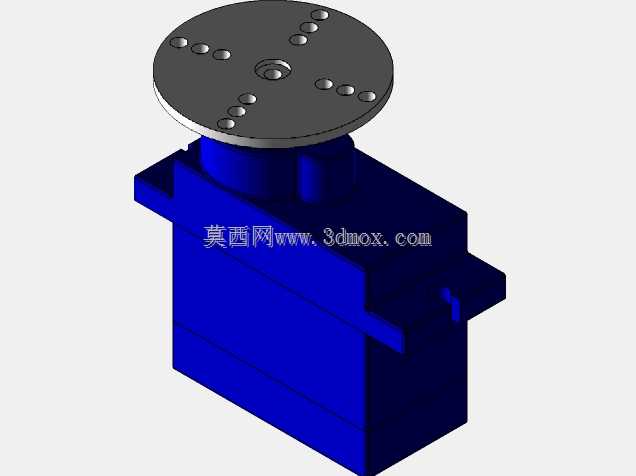

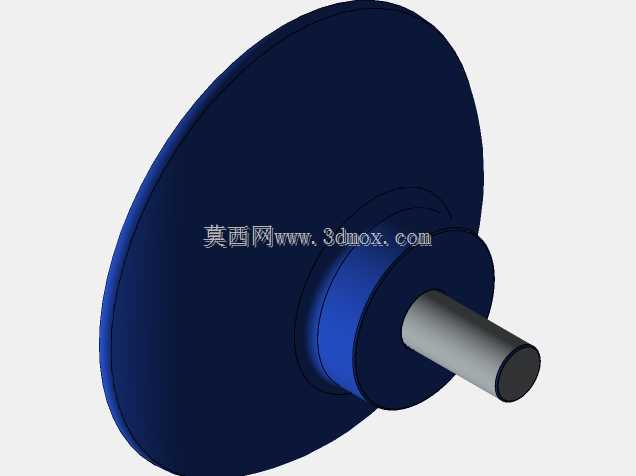

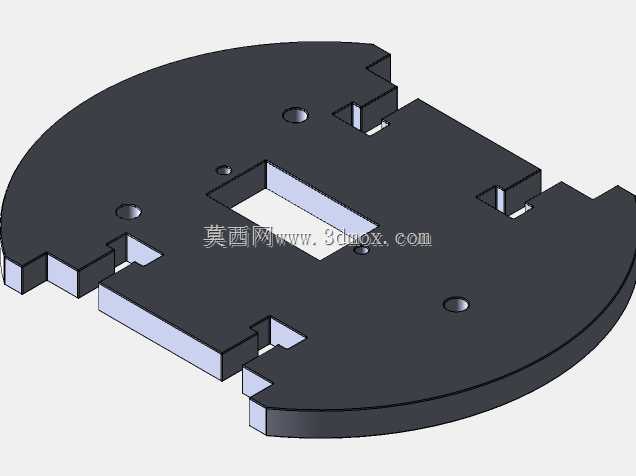

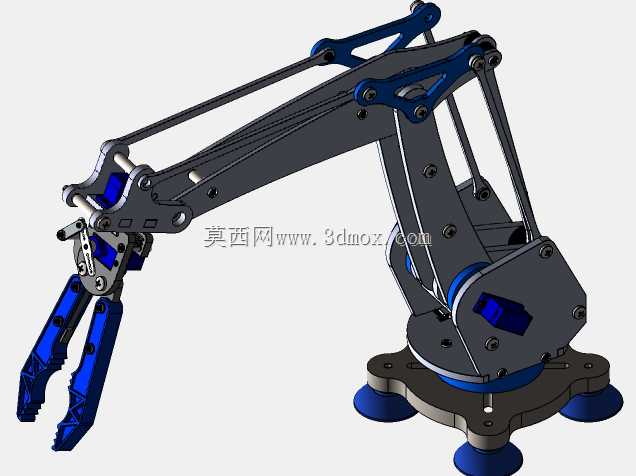

履带式液压夹持机械臂结构设计

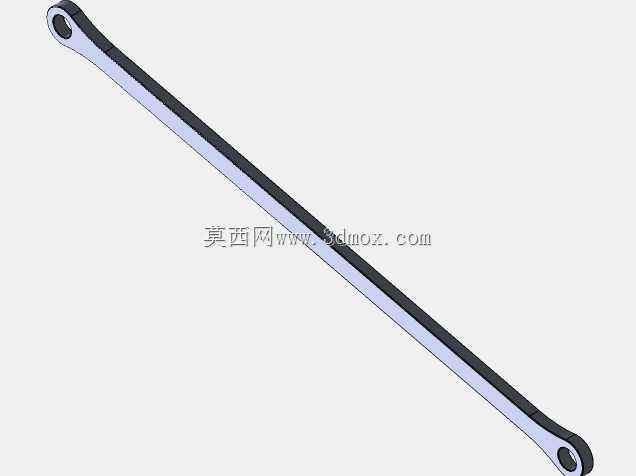

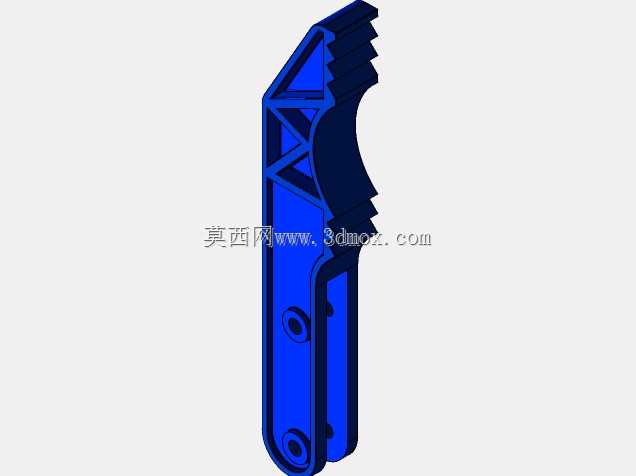

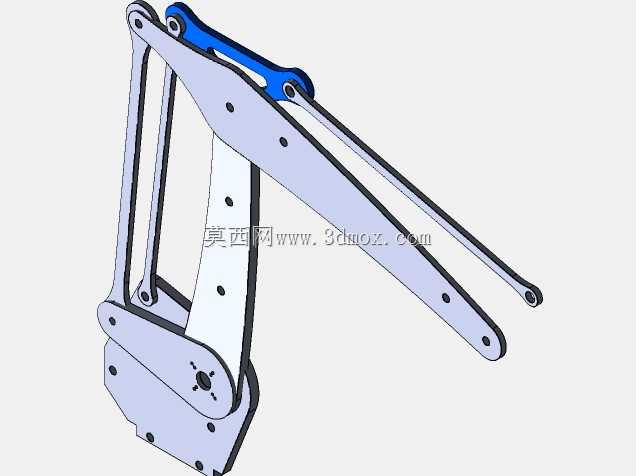

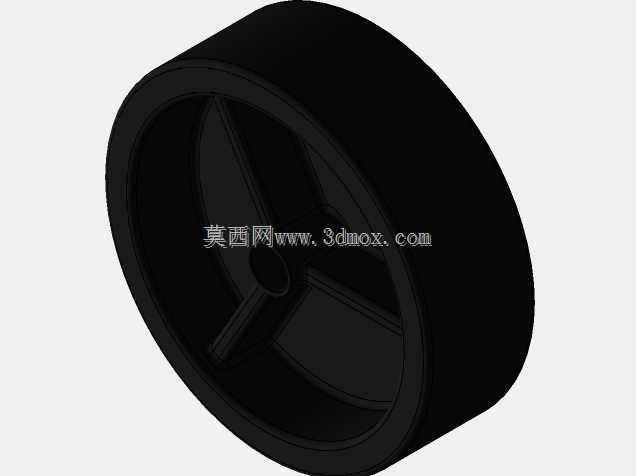

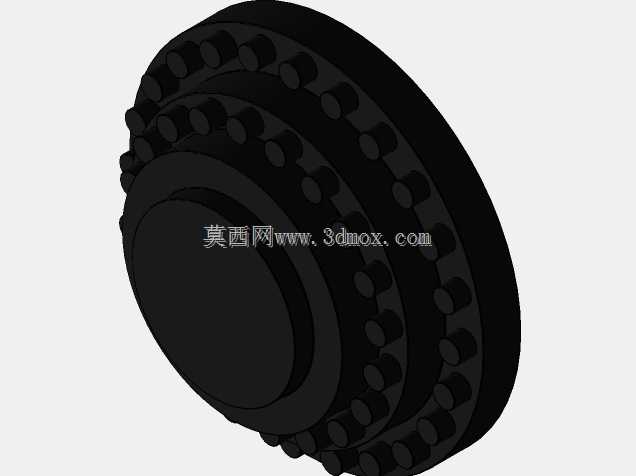

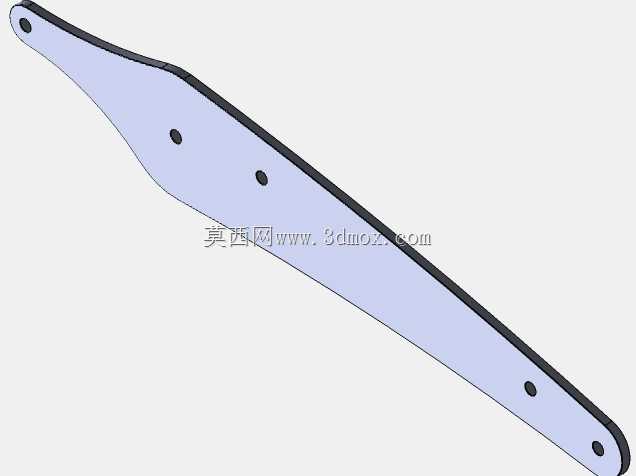

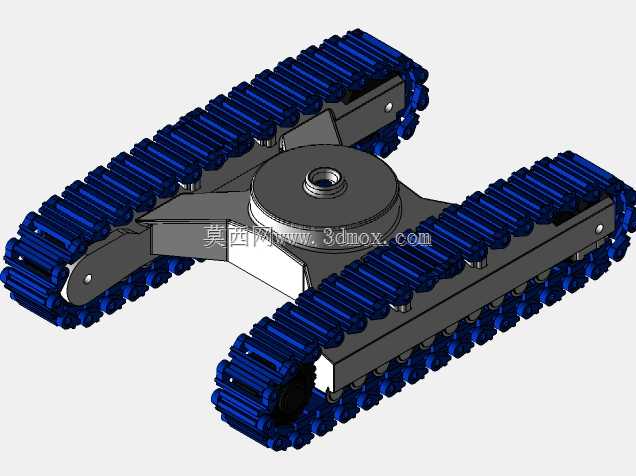

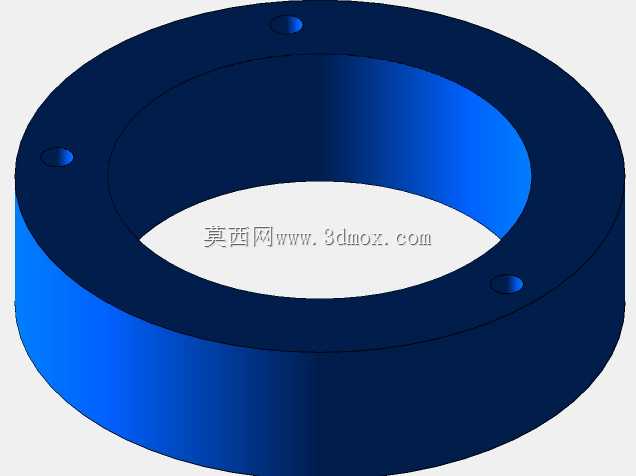

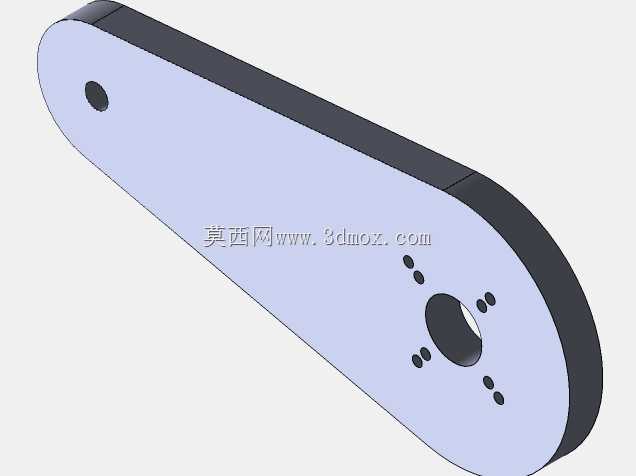

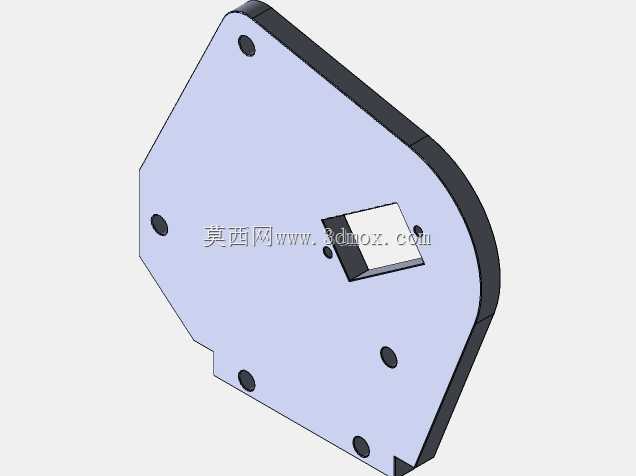

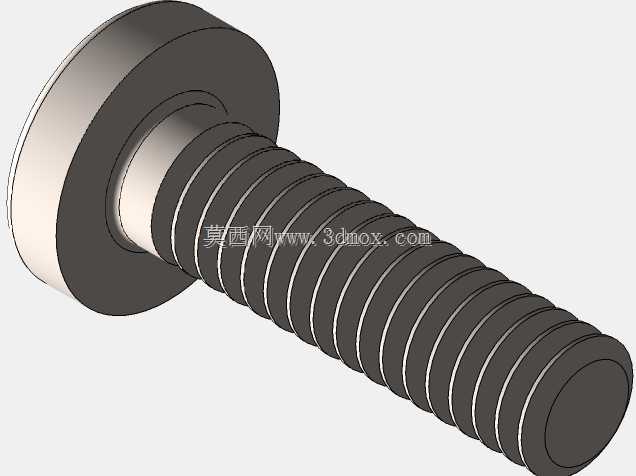

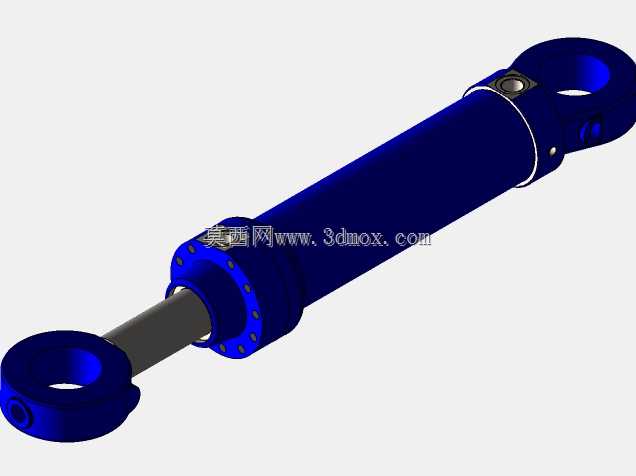

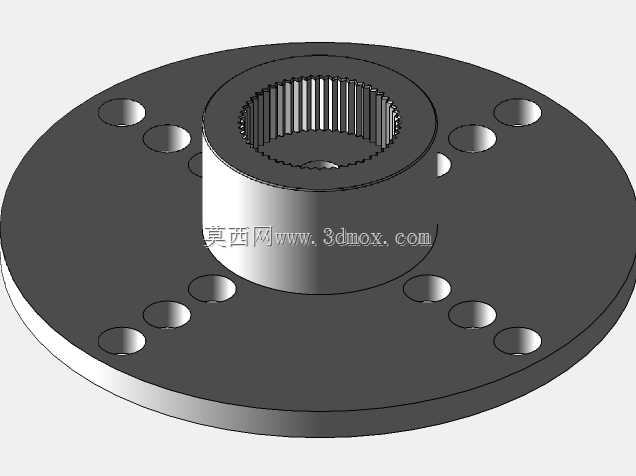

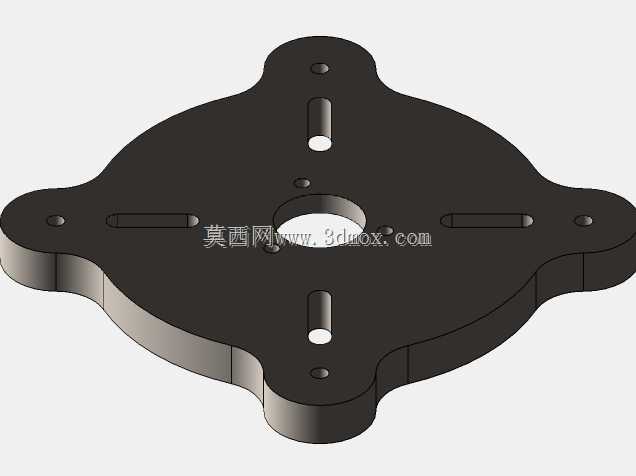

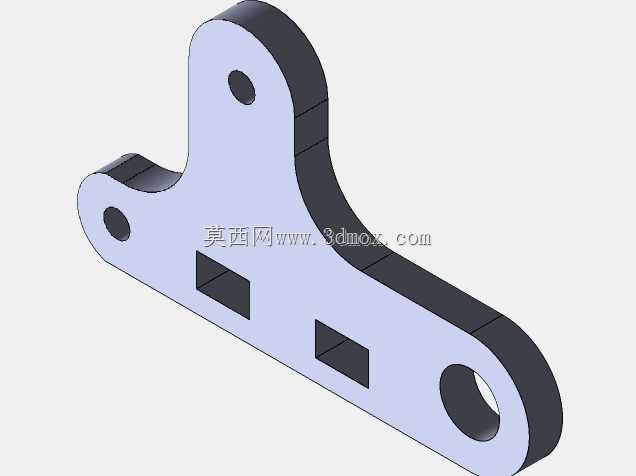

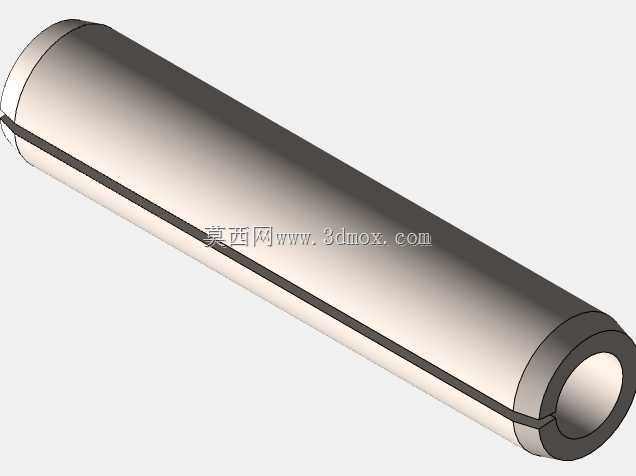

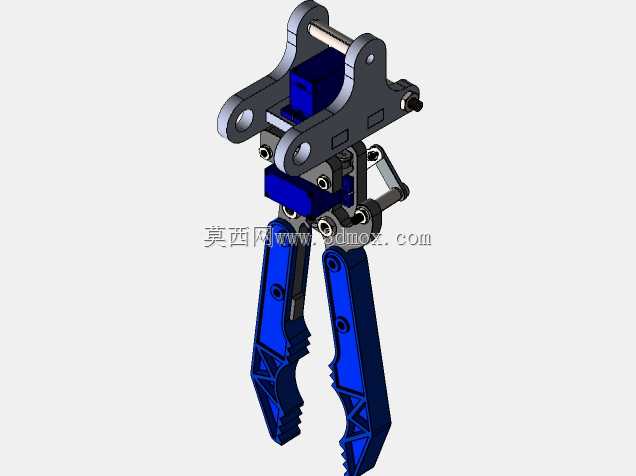

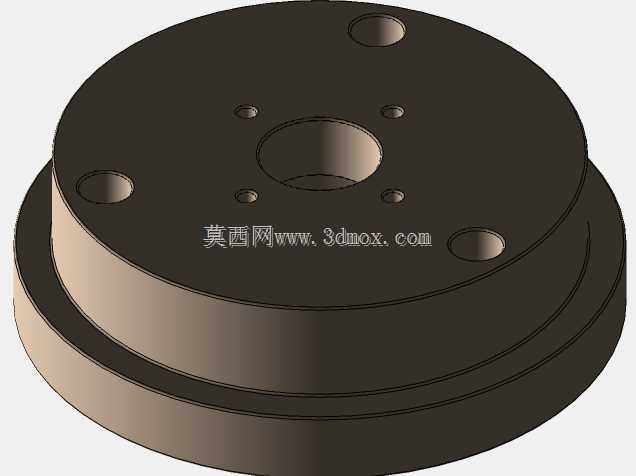

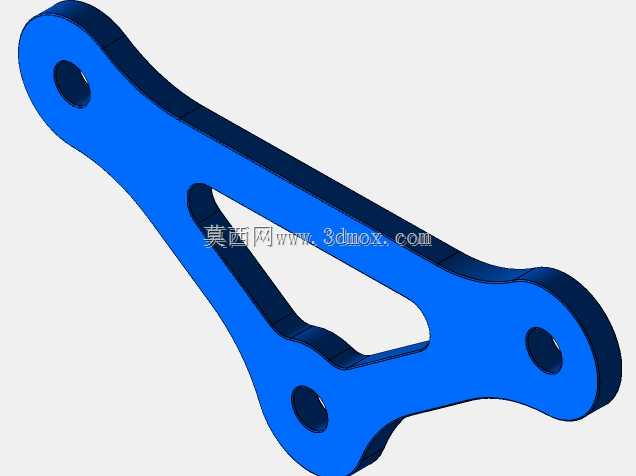

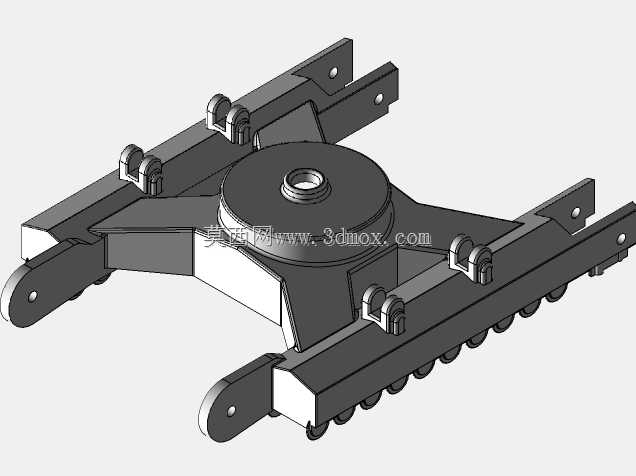

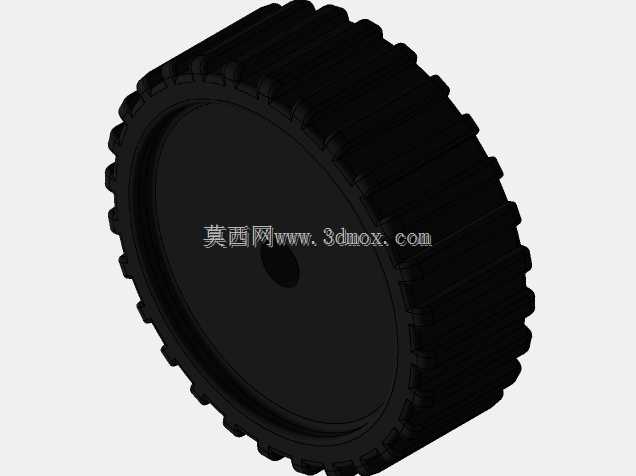

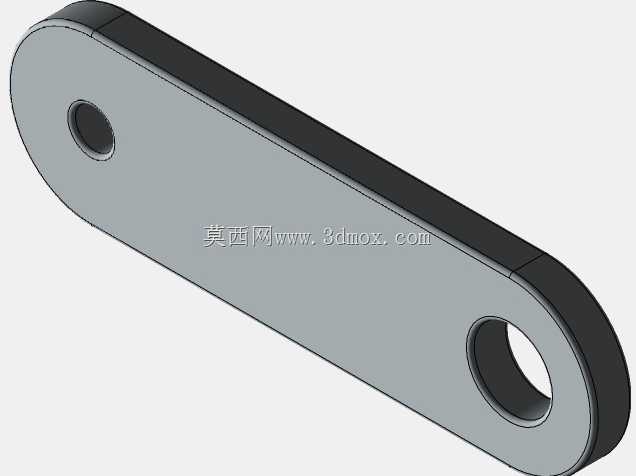

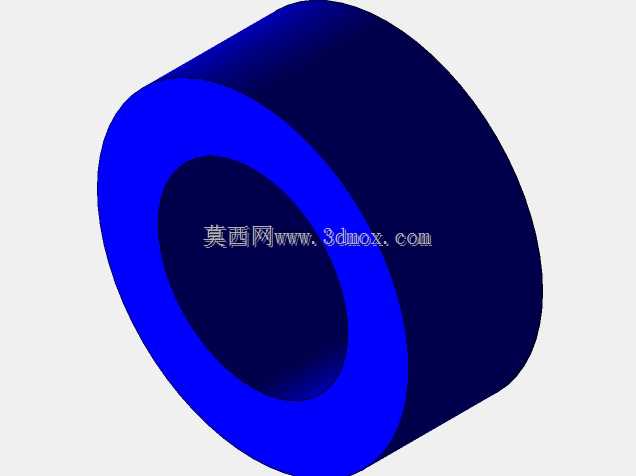

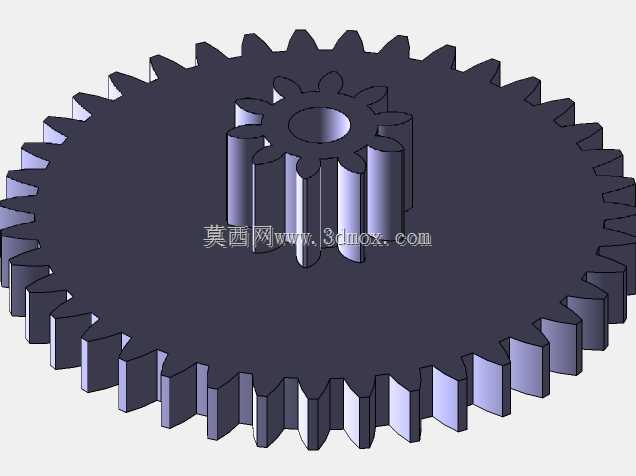

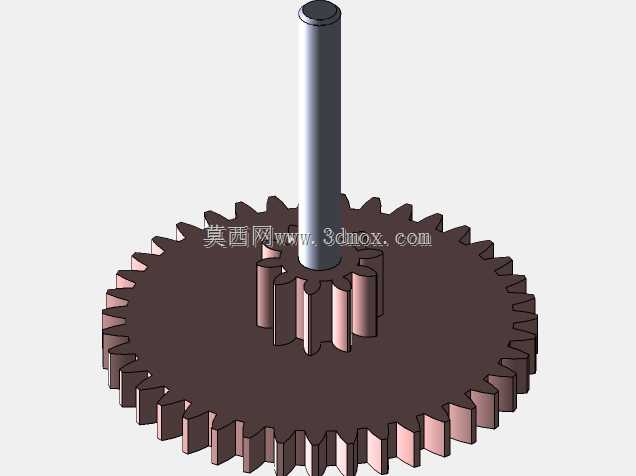

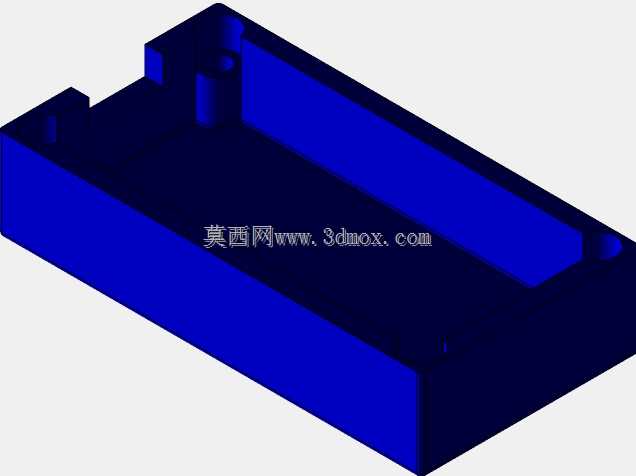

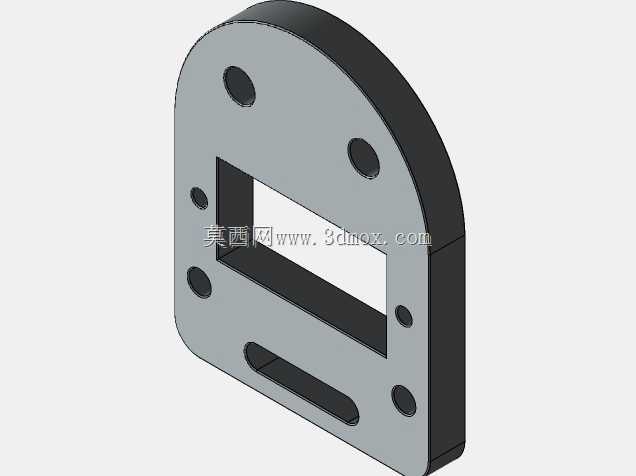

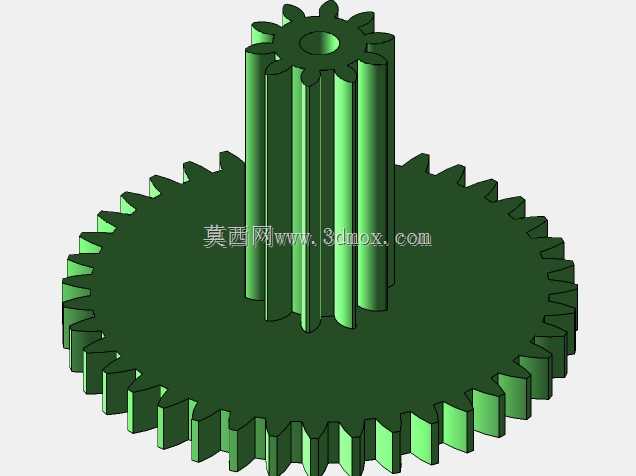

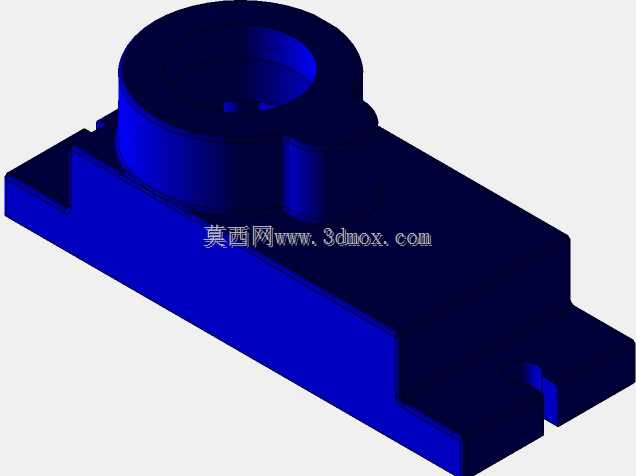

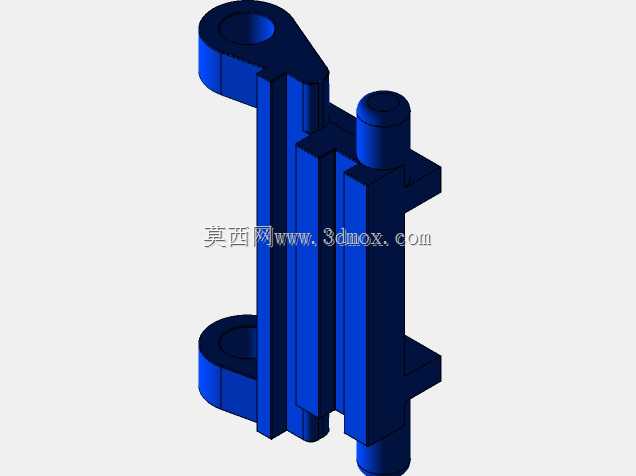

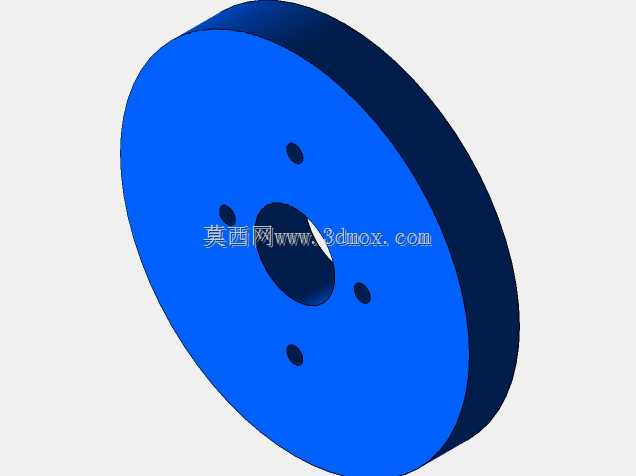

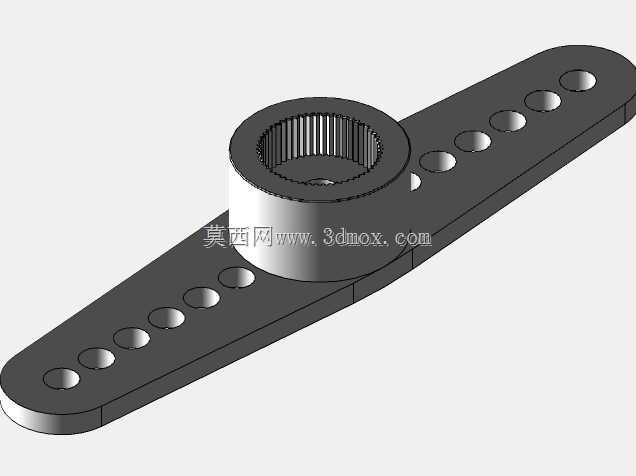

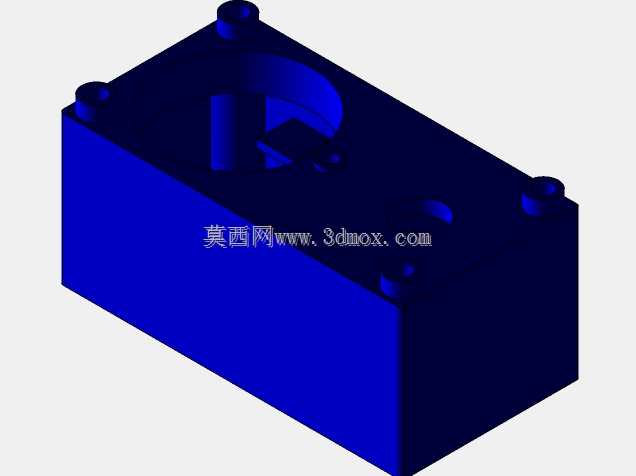

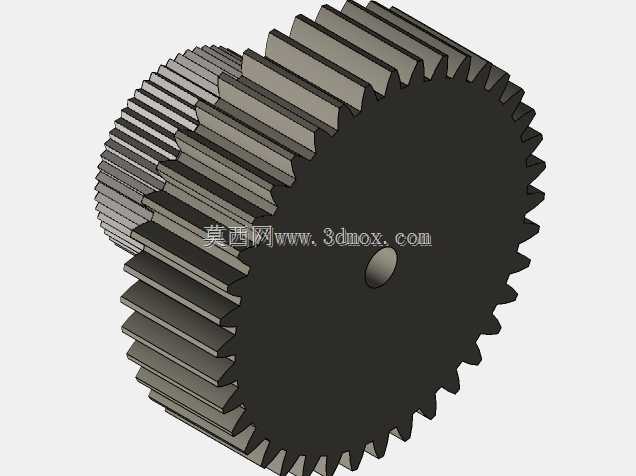

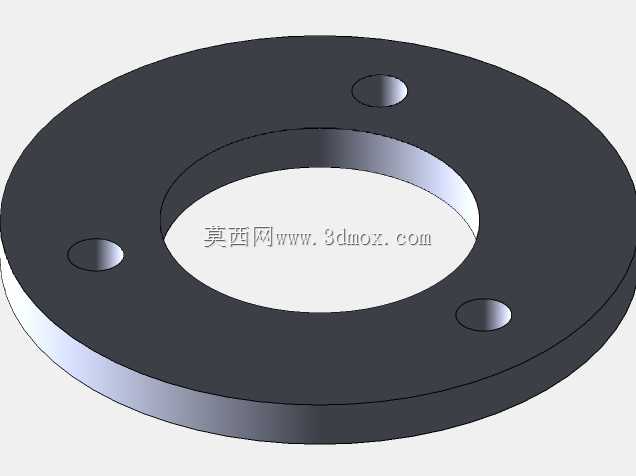

履带底盘的接地比压控制一直是小型移动作业机械臂的核心加工适配难点，这款履带式液压夹持臂在设计时直接把底盘履带的节距公差纳入了前期适配考量，没有沿用常规通用履带的标准节距参数，而是针对臂体回转时的偏载力矩，把每节履带板的铰接孔同轴度公差压缩到了0.02mm以内，避免臂体大角度回转时履带出现单侧啃轨、跳齿的隐患。液压油缸的布置没有走常规的外露直装路线，而是把大臂俯仰油缸的安装座内嵌到了回转基座的加强筋内侧，加工时特意给安装座预留了0.1mm的配磨余量，装配时不需要额外加装调整垫片就能保证油缸轴线和大臂铰接孔的同轴度，既减少了油缸运行时的侧向偏载，也避免了野外作业时飞溅的碎石磕碰油缸活塞杆。夹持器的爪指曲面没有做等厚设计，指尖接触位置做了局部渗碳层厚度的适配预留，加工时爪指内侧的防滑齿纹采用了渐变齿距排布，靠近爪根的位置齿距更密，夹持大重量工件时不会出现应力集中导致的爪指变形，指尖位置齿距放宽，抓取小尺寸异形件时能获得更大的接触摩擦力。回转基座的上下连接法兰没有采用常规的螺栓圆周均布设计，而是对应大臂俯仰的受力方向，在受力侧多布置了两组高强度螺栓，加工时法兰端面的平面度公差控制在0.015mm，臂体重载回转时不会出现端面渗漏润滑脂的问题。履带的驱动轮齿形没有套用标准链轮齿形，而是针对橡胶履带的内嵌钢丝层拉伸特性，修正了齿顶的圆弧过渡角度，长时间往复行走不会出现履带钢丝层早期断裂的问题。臂体的连杆铰接处全部采用了自润滑衬套的压装结构，衬套压装时的过盈量控制在0.03mm，既不会因为过盈量太大导致衬套变形卡滞，也不会因为过盈量太小出现衬套随销轴转动的磨损问题。夹持器的开合油缸和爪指之间的传动连杆，特意做了等强度的截面优化，连杆最薄处的厚度刚好满足最大夹持力下的抗弯强度要求，没有多余的材料冗余，整体臂体的重心比同负载等级的常规移动臂低了12%，爬坡作业时的稳定性提升明显。
