伺服驱动小袋插入式包装设备结构

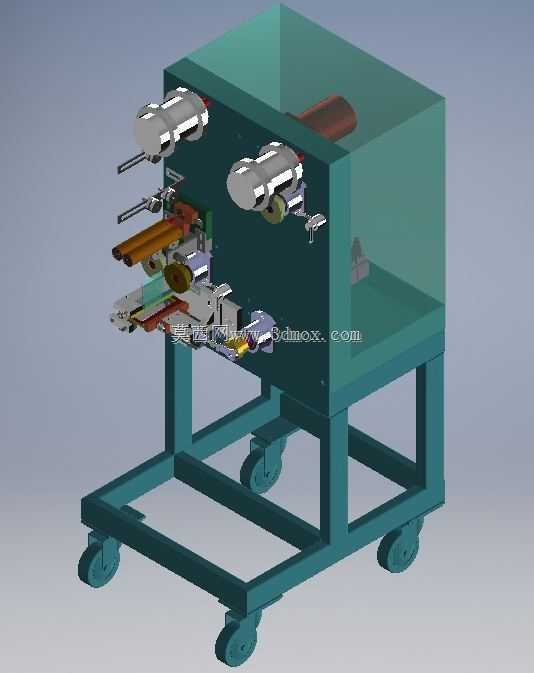

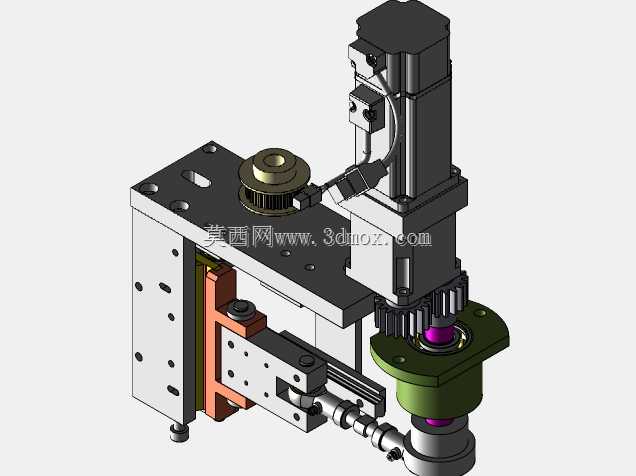

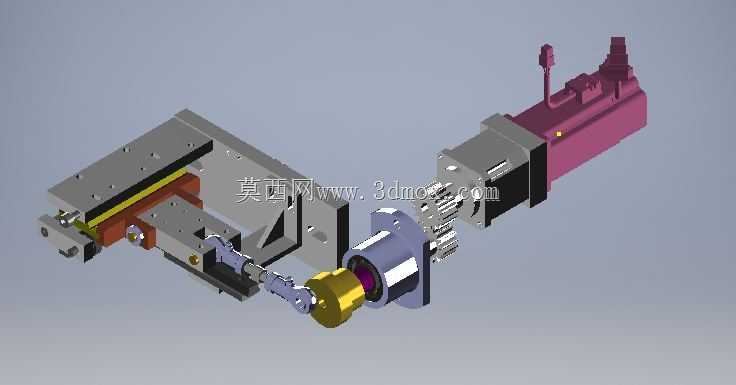

传统小袋插入式包装设备常因切刀响应滞后、机架刚性不足导致袋口裁切不齐、工位偏移，在高速连续作业场景下废品率居高不下，这套结构针对这类现场痛点做了针对性的结构优化。底部带脚轮的方管焊接机架没有采用常规满焊封闭结构，而是在支腿与横梁衔接处预留了2mm的应力释放槽，避免焊接变形导致的四个脚轮着地受力不均，推到生产现场不用额外垫脚就能保持水平，移动时也不会因为机架扭曲导致内部传动件卡滞。切刀驱动直接选用伺服电机直连，省去了传统结构里的同步轮、减速箱传动链，刀辊的转动惯量直接匹配伺服输出特性，裁切响应延迟控制在0.02秒以内，哪怕包装膜送料速度波动，切刀也能精准追踪色标位置，不会出现连袋、切偏的问题。外露的两组送料辊轴做了偏心调节设计，不用拆开设备护罩，直接拧动轴端的调节螺母就能微调辊间间隙，适配0.02mm到0.1mm厚度的不同包装膜，换产调试时间比传统结构缩短七成。上部半透明的护罩采用PC耐力板折弯成型，和金属框架的衔接处没有用外露螺丝，而是在框架上开了嵌入式卡槽，护罩直接卡入即可固定，日常清理内部灰尘、更换易损件时不用拧一堆螺丝，掀开就能操作，护罩的透明度也能让操作人员直接观察内部工位运行状态，出现卡袋能第一时间发现。侧面伸出的导料槽做了15度的倾斜角度，槽内壁抛光到Ra0.8的粗糙度，包装好的小袋滑出时不会出现卡滞、刮破包装袋的问题，导料槽和主机架的连接用了快拆插销，换产不同尺寸的小袋时，直接拔下插销就能更换对应宽度的导料槽，不用重新校准安装位置。设备内部的走线全部沿着机架方管的内壁排布，外部看不到裸露的线缆，既避免了生产现场的灰尘、水渍腐蚀线缆，也不会因为线缆剐蹭到运动部件导致设备故障。所有运动副的润滑点都引到了设备外侧，日常保养时不用拆开护罩，直接在外部注油嘴打黄油就能完成润滑，保养效率提升明显。
