多色糖果成型浇注生产设备结构设计

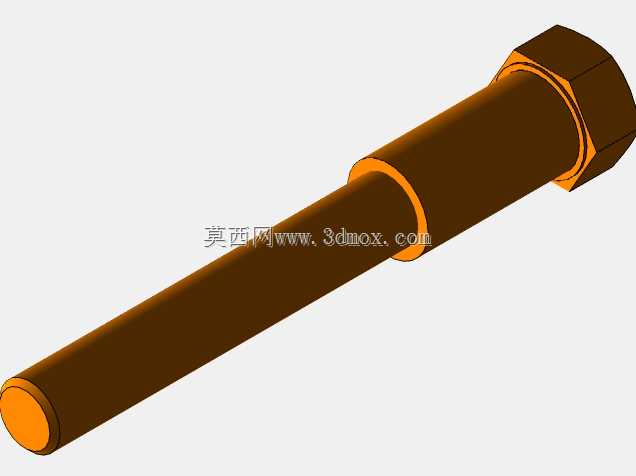

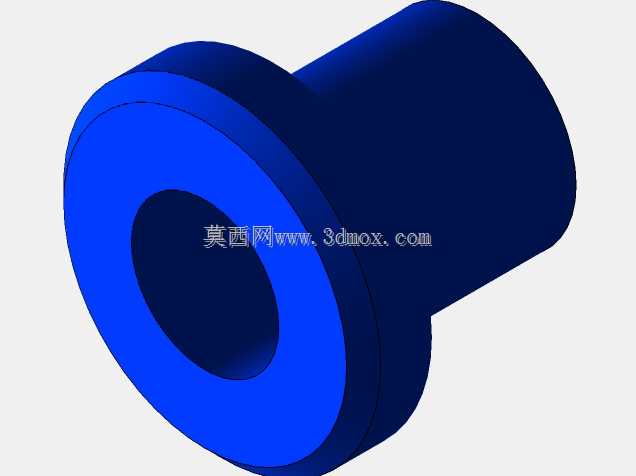

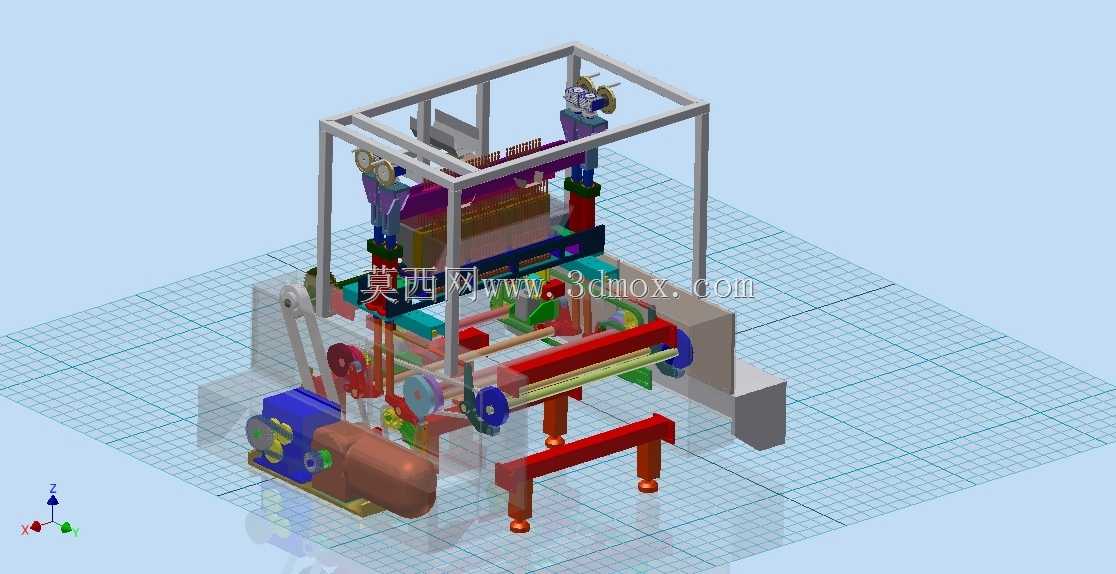

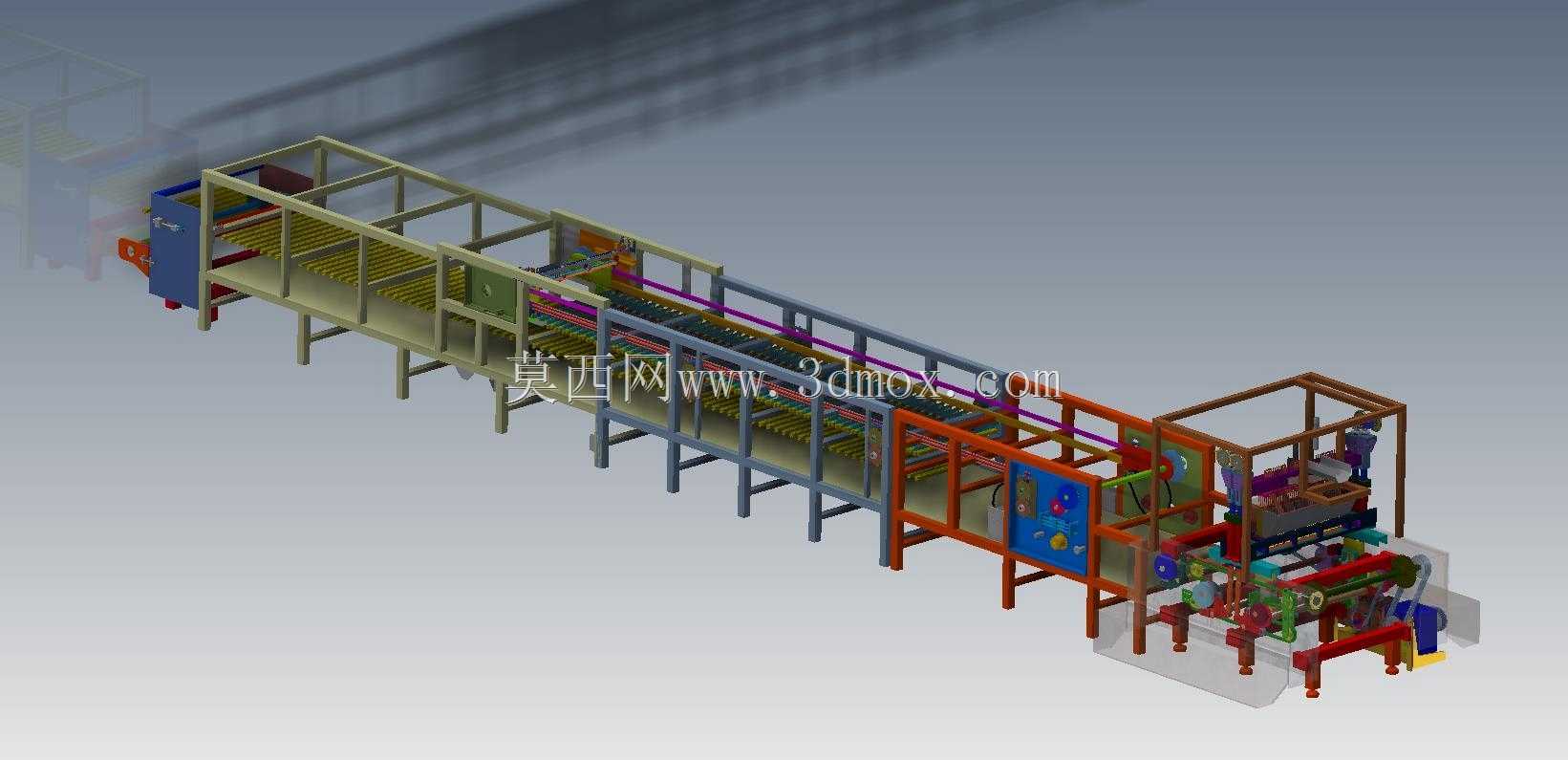

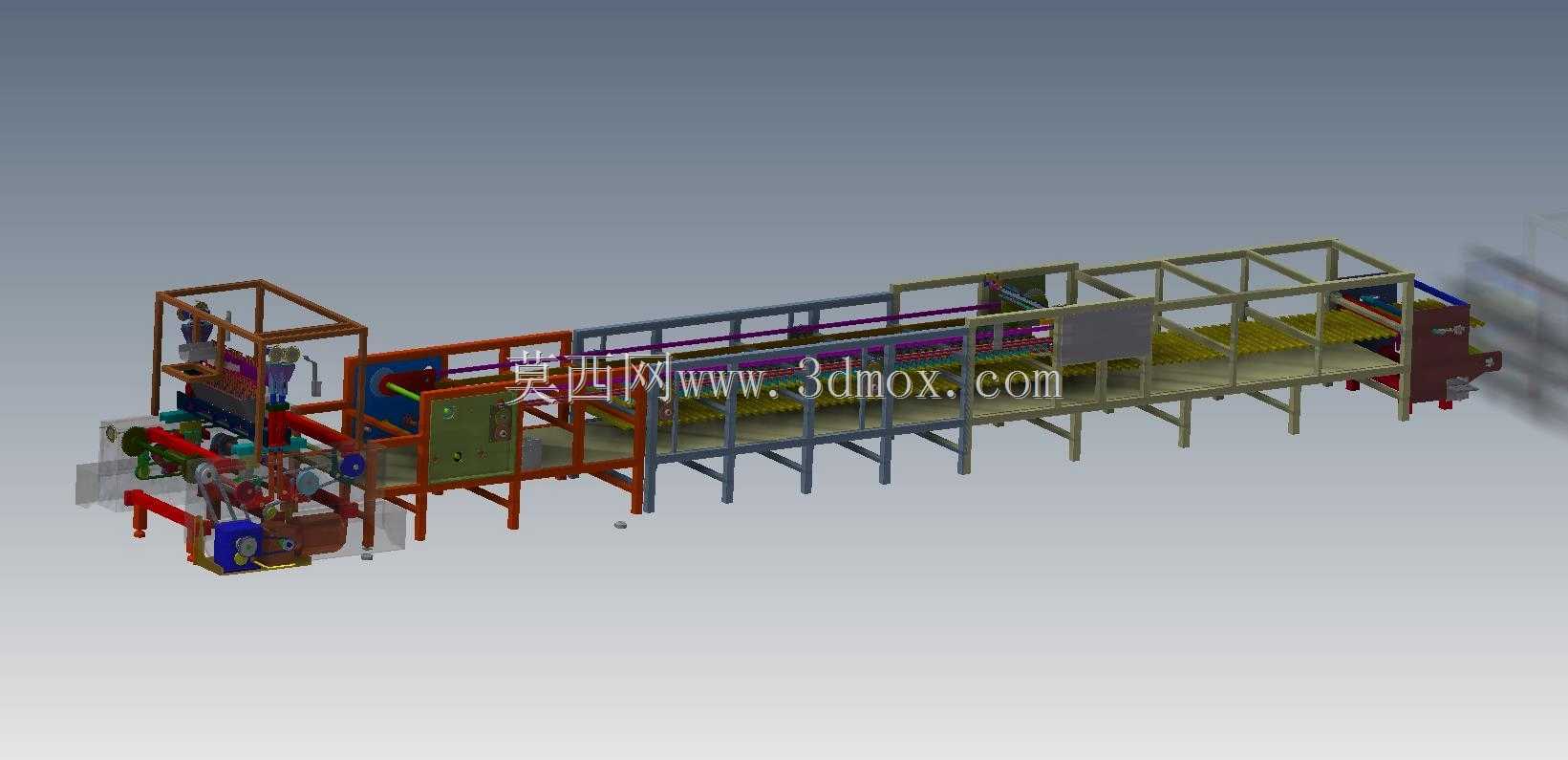

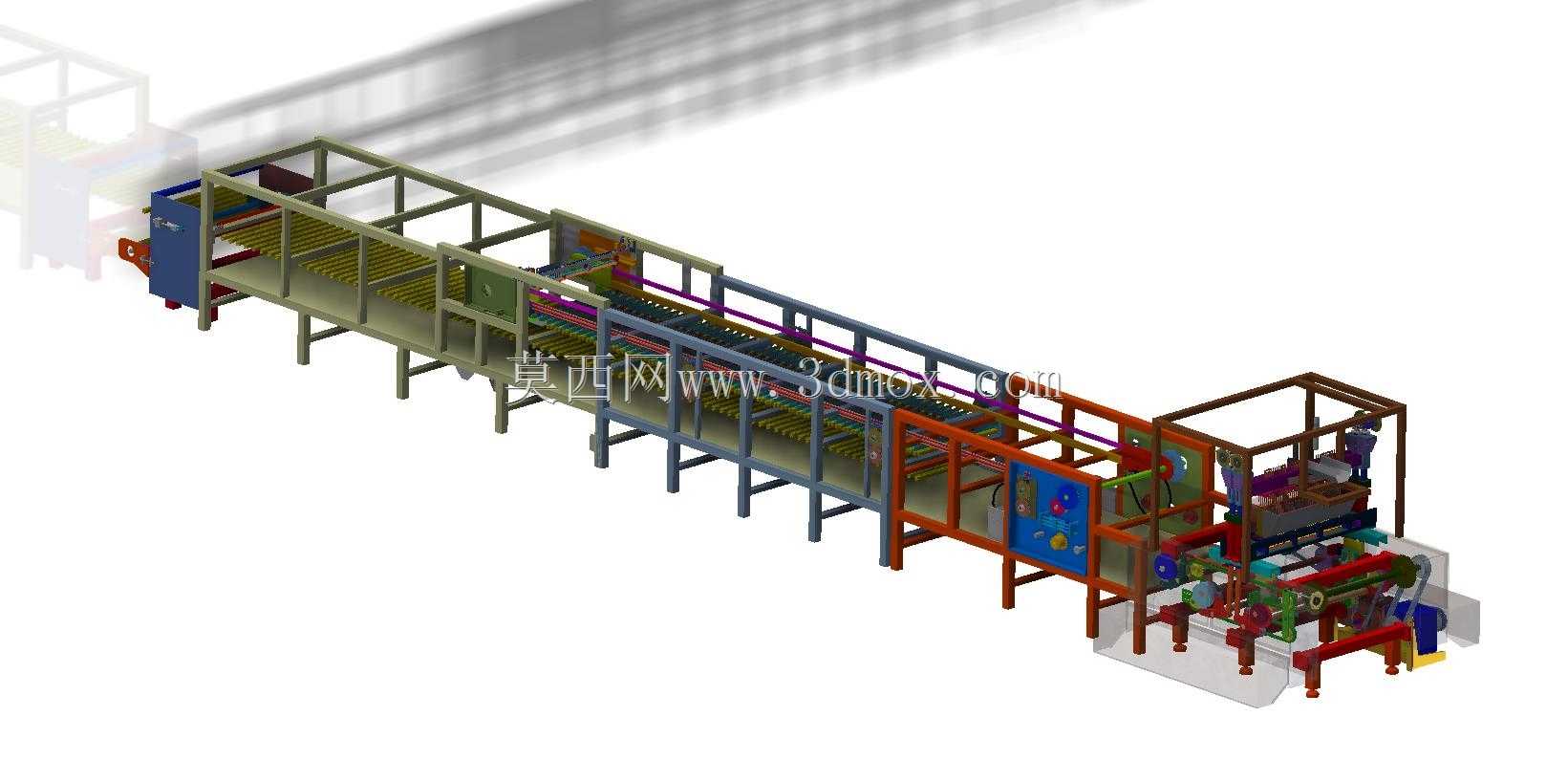

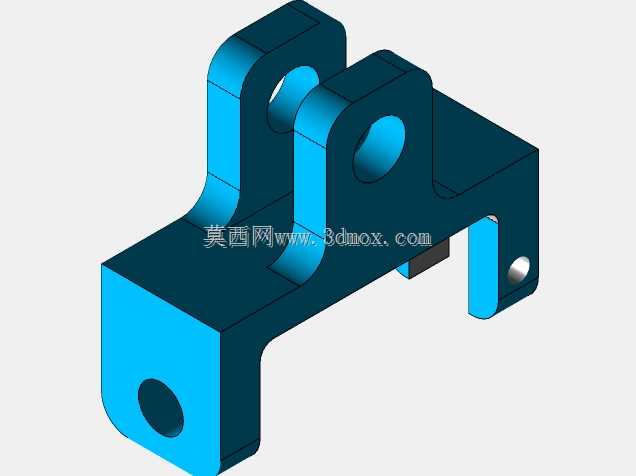

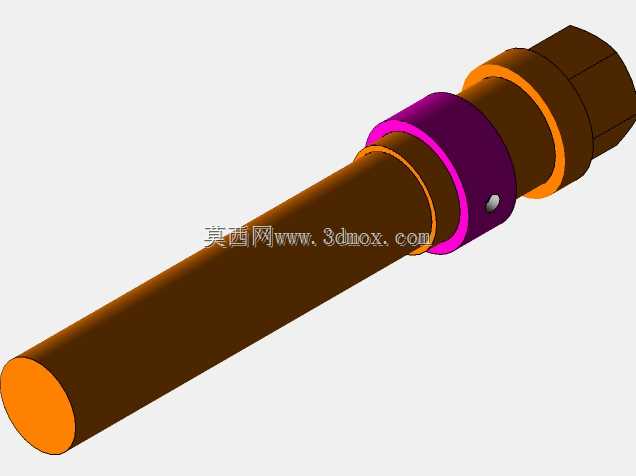

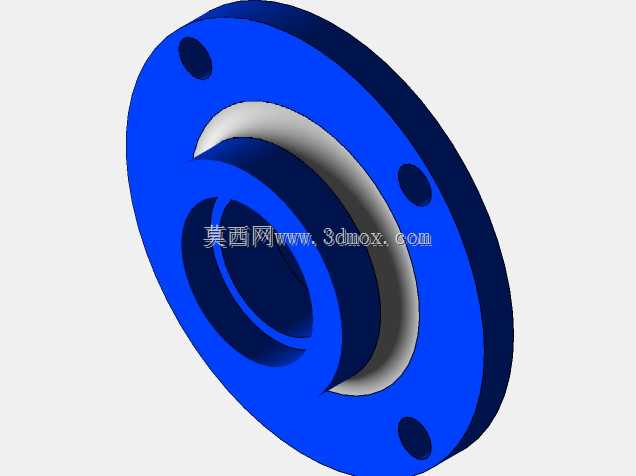

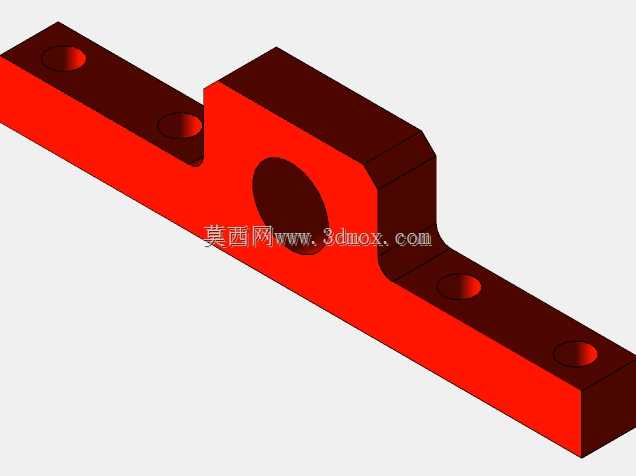

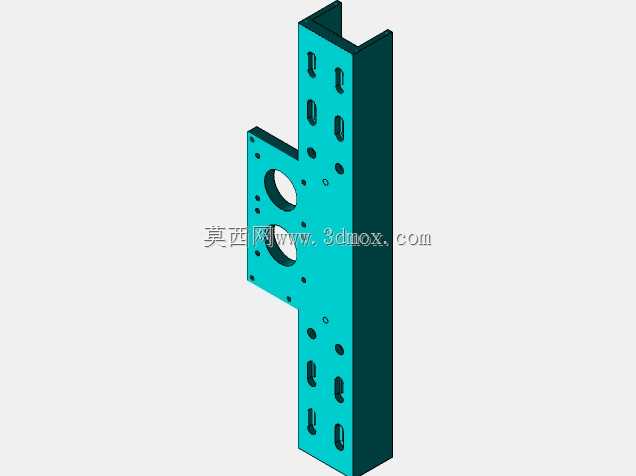

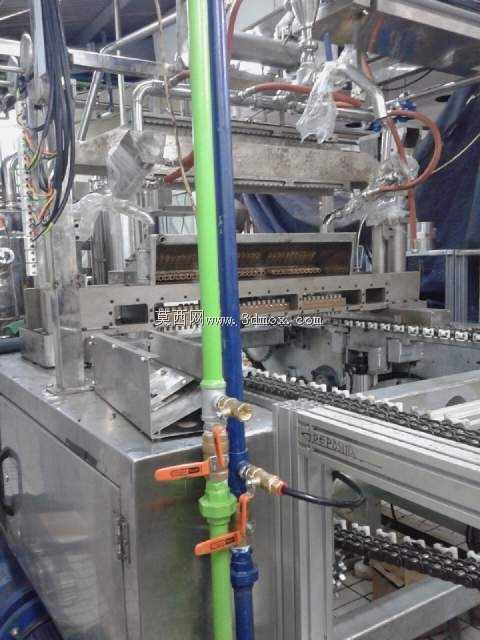

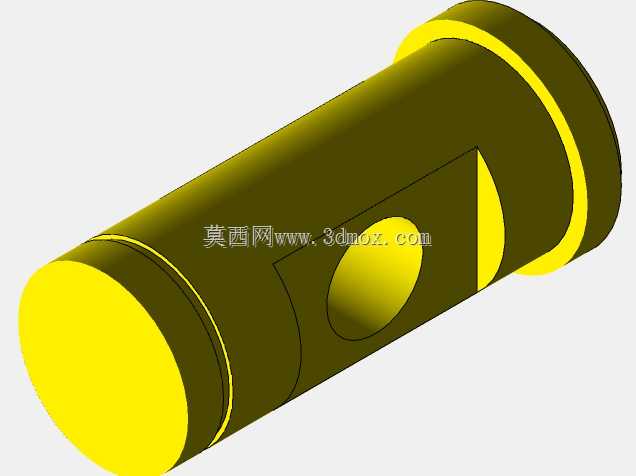

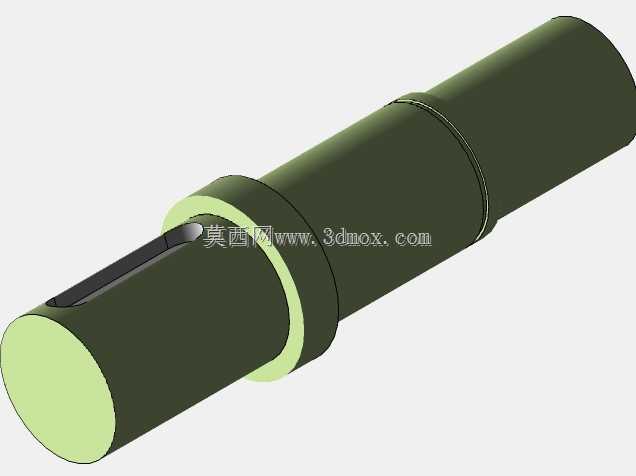

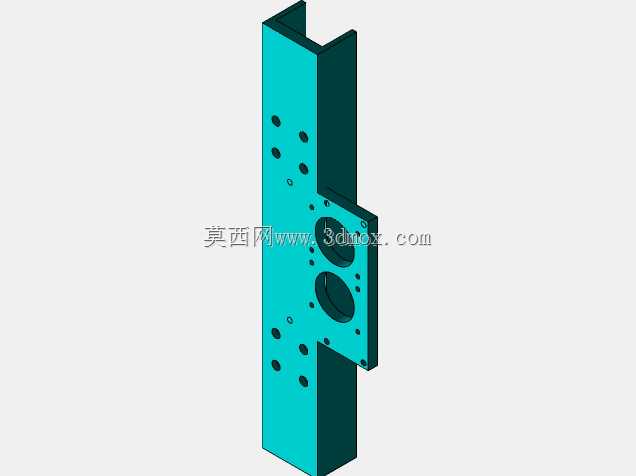

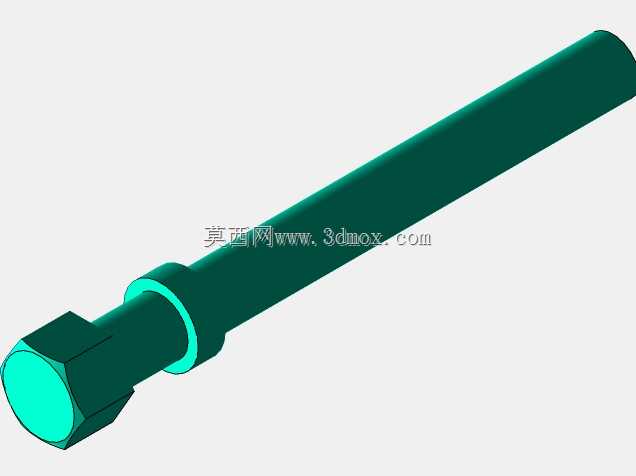

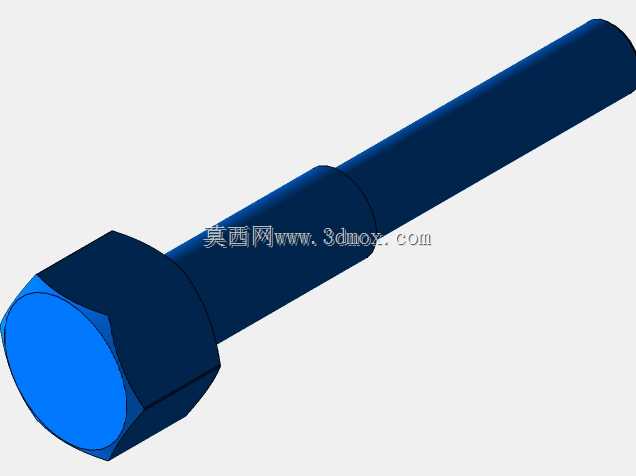

食品加工车间里多色糖果浇注工位常年卡壳的痛点，大多出在不同色料进料口的同步精度上，这款设备的结构设计刚好戳中了现场调试的核心矛盾。框架式的主体支撑没有采用满焊封闭结构，反而留足了各传动模组的拆装间隙，侧边的传动轮组和底部的动力输出端之间，特意错开了3mm的轴向偏移量，抵消皮带传动长期运行产生的张紧力衰减，不用频繁停机调整皮带松紧。进料端的模口调节组件没有做成一体式刚性结构，三个独立的色料通道分别配了独立的微调滑块，每个滑块的进给行程单独做了限位卡槽，换产不同分层配比的糖果时，不用拆解整个进料模组，松开侧边的紧定螺钉就能单独调整单个通道的出料开度，适配球形、扁平棒糖、夹心糖三种不同坯型的进料需求，比传统整体式模口换产节省近四十分钟的调试时间。底部的承托输送辊组特意做了高低错落的排布，靠近浇注端的辊面比出料端高1.2mm，刚浇注完的软质糖坯在输送过程中不会因为惯性滑移蹭花表面，辊轴两端的轴承座选了内嵌式的安装结构，避免食品生产场景下的糖屑、粉尘卡进轴承缝隙，日常清洁只用擦拭辊面就行，不用拆轴承做深度维护。传动侧的连杆机构没有用常规的等径销轴，靠近动力输入端的销轴特意做了0.05mm的直径差，装配时能快速识别定位，不会出现装反导致的行程错位，连杆和摆臂的连接面做了微小的倒角处理，长期往复运动不会因为应力集中出现焊缝开裂。外露的管线全部顺着框架立柱的内侧走线，用卡扣固定在型材槽内，既不会被运行的传动件剐蹭破损，清洁设备表面时也不会碰松管线接头。整个设备的结构取舍完全围绕食品生产的换产效率、清洁需求、长期运行稳定性做调整，没有多余的装饰性结构，每个连接位、调节位的设计都对应了现场生产里真实遇到的问题，哪怕是新手操作工，对照刻度标识就能完成模口开度调整，不用依赖资深技工的经验调试。
