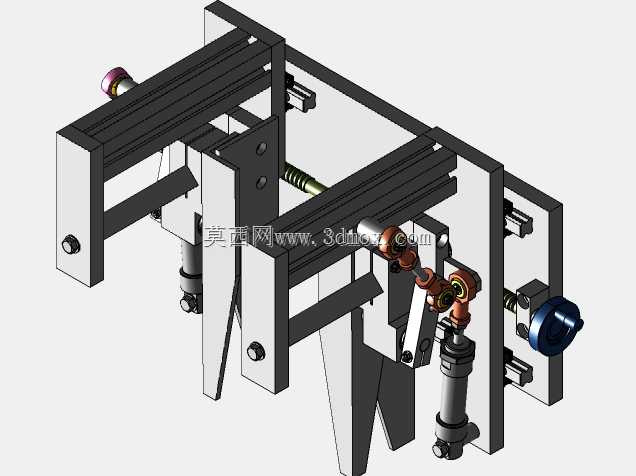

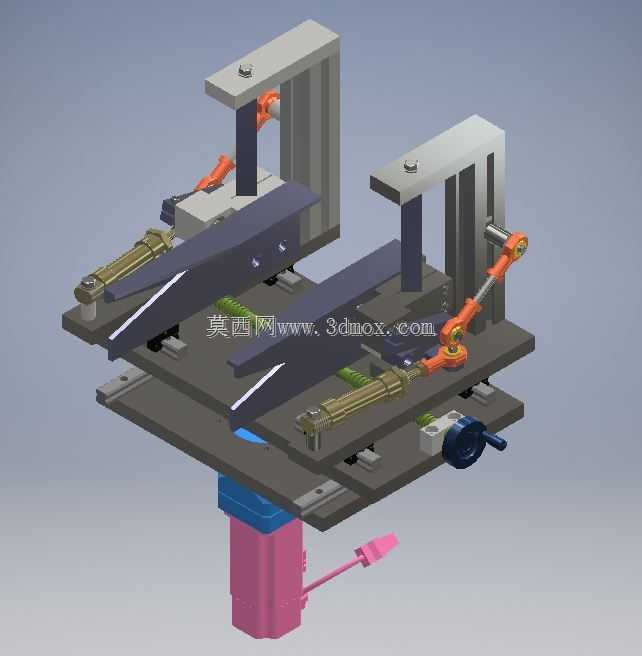

袋包装机用撒布器原理演示结构

袋包装生产线里的撒布工位常年卡料、撒料不均的问题，多半出在执行端的动作匹配度上，这套演示结构把现场容易忽略的动作干涉点直接摆到台面上。底部驱动单元的输出轴和摆臂连接位特意留了0.2mm的轴向窜动间隙，不是加工误差，是考虑到车间连续运行时传动轴受热膨胀，要是完全锁死，运行三四个小时就会出现轴系卡滞，连带上方的分料拨片动作错位，撒到包装袋里的物料重量偏差能超过15%。两侧对称布置的气缸支座没有做成一体铣削件，拆成了独立可调的安装块，每个支座和底板的连接位都开了长圆孔，现场调试的时候不用拆整组机构，松掉螺丝就能微调气缸的推进行程，适配不同粒径的散料——细粉类物料需要拨片开合幅度小、速度快，颗粒类物料则要更大的开合角度避免卡料，这种可调结构比固定式支座的适配范围宽了近三倍。连接气缸和拨片的橙色连杆接头用的是鱼眼铰接结构，不是硬连接，硬连接在长期往复动作里会因为装配的微小同轴度误差产生侧向扭力，慢慢磨坏气缸密封件，鱼眼接头能自动补偿角度偏差，哪怕安装时存在1度以内的角度差，也不会把附加力传到气缸活塞杆上。底板上的所有安装孔位都做了沉头处理，螺丝锁完完全平贴板面，不会突出的螺帽刮到经过的包装袋，也不会残留堆积物料，日常清理的时候直接用压缩空气吹就能扫干净碎屑，不用挨个抠缝隙里的积料。下方的接料过渡段做了向内收的斜角，没有直角边，物料下落的时候不会在拐角处搭桥堆积，哪怕是带点粘性的混合粉料，也能顺着斜面滑进包装袋，不会长期粘在壁上发霉变质影响后续生产。整套结构没有做多余的装饰性设计，每个零件的形状、安装位置都对应现场生产里的实际痛点，拿来做新员工实训的时候，能直接对着结构讲清楚每个可调位、每个间隙设计的原因，不用对着抽象的图纸凭空想象工位故障的来源，上手排查问题的速度能快很多。
