莫雷尔猫378高音扬声器三维设计模型

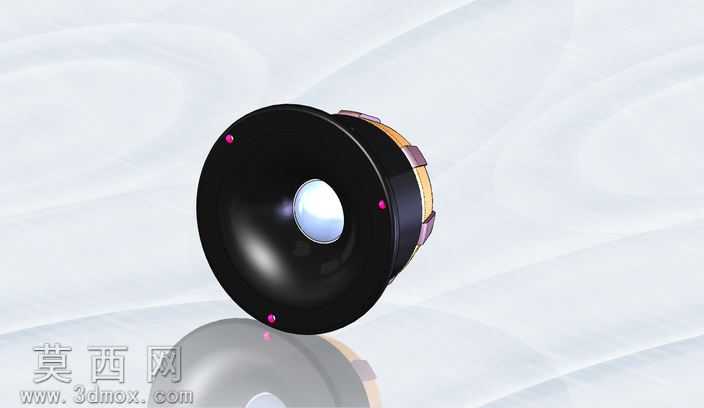

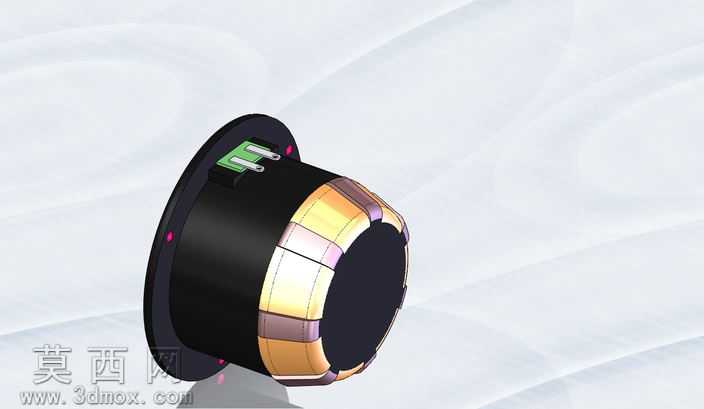

本模型为莫雷尔猫378高音扬声器的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据产品实际尺寸参数定位核心基准：以振膜中心为原点建立全局坐标系，依次完成球顶振膜、悬边、音圈骨架、华司、T铁、磁路组件、安装法兰、接线端子的特征绘制，对铝音圈的绕线槽、Hexatech铝音圈的镂空结构、可更换Acuflex涂层圆顶的装配卡槽均做了1:1还原，严格遵循94mm外径、59mm总高度的外形尺寸要求，保证各部件的装配间隙符合实际生产公差标准。材质与渲染阶段，针对不同部件的物理特性赋予对应材质：球顶振膜采用半透明丝质涂层材质，调整次表面散射参数还原振膜的通透质感；磁路组件的镀锌钢板部件赋予哑光金属材质，添加细微磨砂纹理模拟冲压件表面质感；铝音圈部分赋予高反光铝合金材质，还原金属车削件的光泽；悬边采用高弹性橡胶材质，调整粗糙度参数还原橡胶的哑光弹性质感；接线端子采用镀铜金属材质，添加氧化做旧细节提升真实感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出振膜的曲面弧度与高光反射，辅光源从侧后方补光勾勒产品轮廓，底部添加柔光反射板模拟产品放置在反光台面的倒影效果，最终渲染图清晰展现产品的外观细节与结构层次。结构设计层面，模型完整还原了该高音单元的核心结构特点：大尺寸Hexatech铝音圈设计提升了功率承载能力，可更换式圆顶结构预留了标准装配卡扣，坚固的全输入标签安装位做了沉台设计保证安装后表面齐平，磁路部分的磁钢、华司、T铁的装配关系完全符合电声设计的磁隙要求，音圈的行程空间预留充足，避免大动态下的擦圈问题。设计过程中充分考虑了产品的实际使用场景，安装法兰的固定孔位、接线端子的出线方向均与量产产品一致，模型同时导出STEP通用格式，可直接导入其他三维软件进行装配验证、声学仿真或者结构优化，也可用于产品宣传展示、安装指导演示等场景，完整还原了这款额定功率200W、8Ω阻抗的发烧高音单元的全部结构特征与外观细节。
