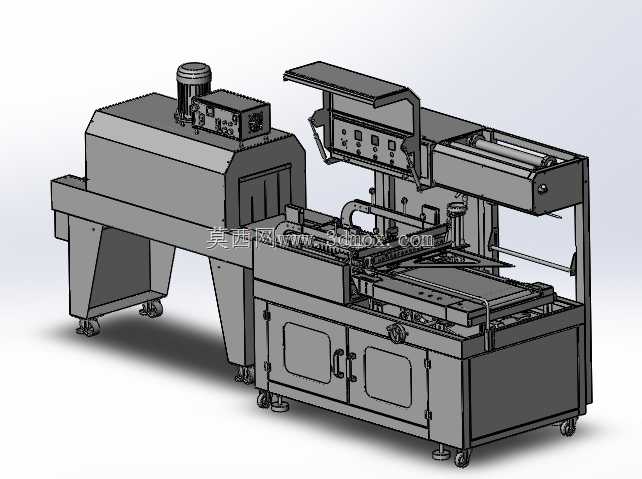

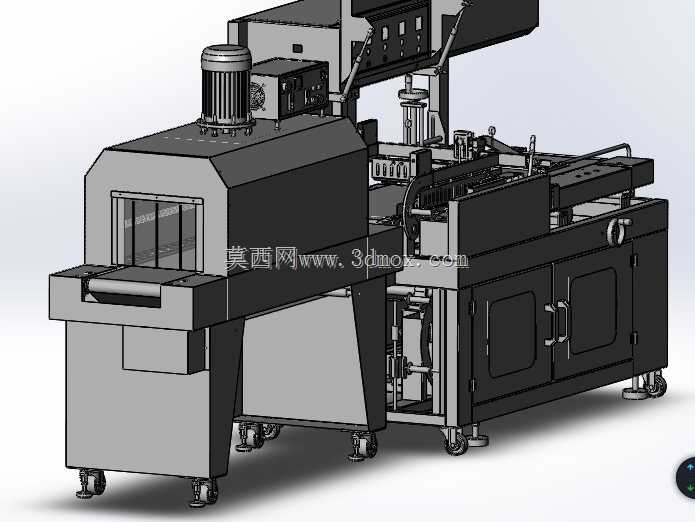

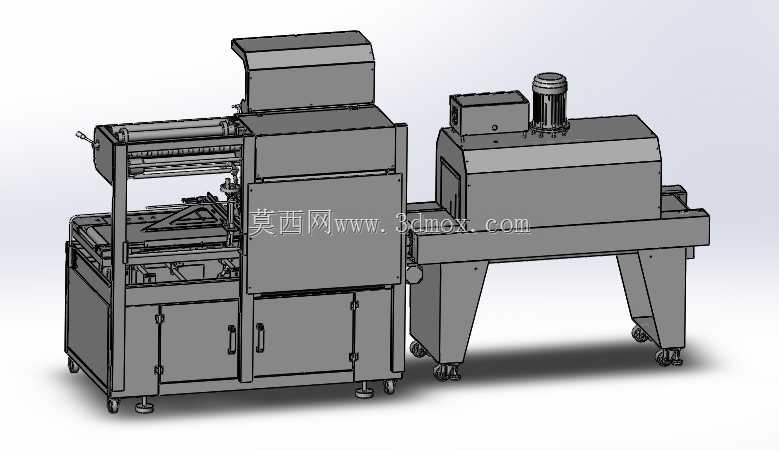

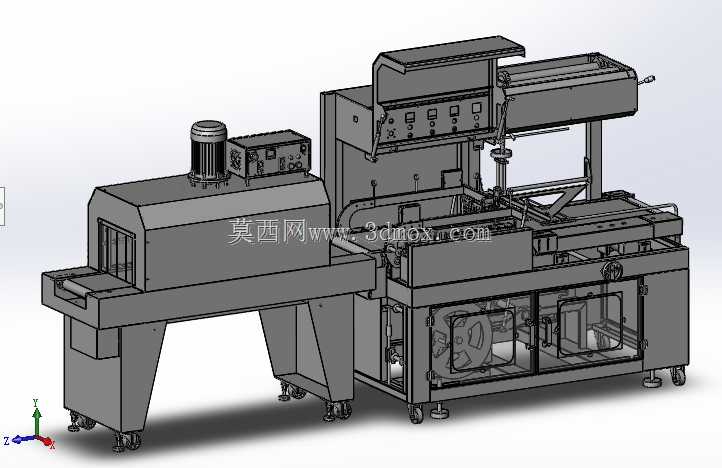

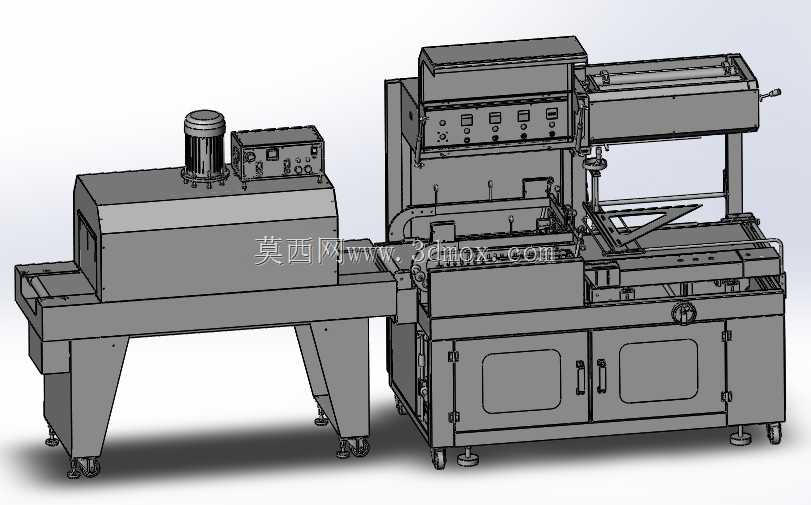

全自动L型封切热收缩包装设备结构

车间里旧款封切设备常出现封膜错位、热缩能耗高、换型调机耗时长的问题，这套结构针对这些现场痛点做了针对性的适配优化。封切工位的刀座采用浮动式安装结构，配合光电检测的触发信号，能在薄膜输送速度波动时自动补偿封切位置偏差，避免出现封边切偏、余膜过长的情况，刀座的加热块做了分区控温设计，针对PE、PVC、POF不同膜材的熔点差异，可单独调整封刀两端与中部的温度差值，解决厚膜封边粘刀、薄膜封边起皱的老问题。热缩舱内部的热风循环风道做了导流板角度优化，热风从舱体两侧斜向吹向包装件中部，不会直吹薄膜边角导致局部收缩过度，舱体入口与出口的风幕做了错位设计，减少舱内热量外泄，比常规直吹式结构降低近两成的热损耗，长时间连续运行时舱体表面温度也能控制在安全范围内，避免操作人员误碰烫伤。前端送料工位的导杆采用手轮同步调节结构，转动手轮时两侧导杆会同步对中移动，更换不同尺寸的包装产品时，不需要逐个调整导杆位置，也不用更换任何工装配件，单人次调机时间能压缩到两分钟以内，适配多品种小批量的生产需求。设备底部的脚轮搭配可调支撑脚，移位时可以直接推动设备，到位后旋下支撑脚就能固定设备位置，不需要额外打膨胀螺栓固定，方便车间根据产线布局调整设备位置。封切工位的防护门采用透明可视的板材，日常运行时可以直接观察封切状态，门体加装了安全联锁开关，防护门打开时设备会自动停止封切动作，避免操作人员误触高温封刀。后端出料的输送平台做了高度适配设计，可以直接对接后续的装箱、码垛输送线，不需要额外做过渡转接结构，减少产线对接的改造成本。整套结构的传动部件都预留了润滑注油口，日常维护时不需要拆解外部护罩就能完成保养，传动皮带的张紧结构采用外置式调节座，皮带磨损后更换张紧操作十分便捷，不需要拆解周边的关联部件，降低日常维护的工时消耗。
