外啮合式高压液压齿轮泵结构设计

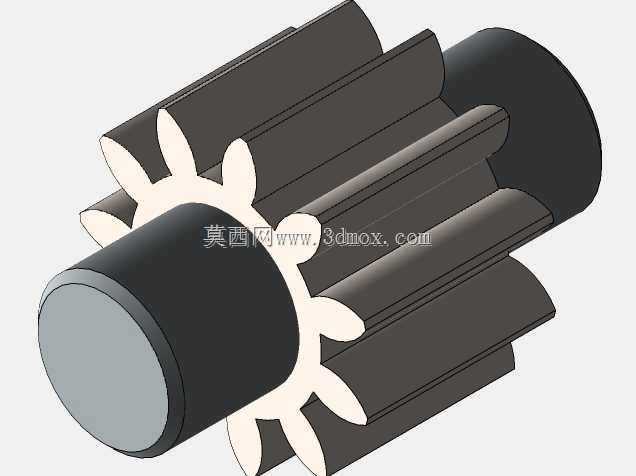

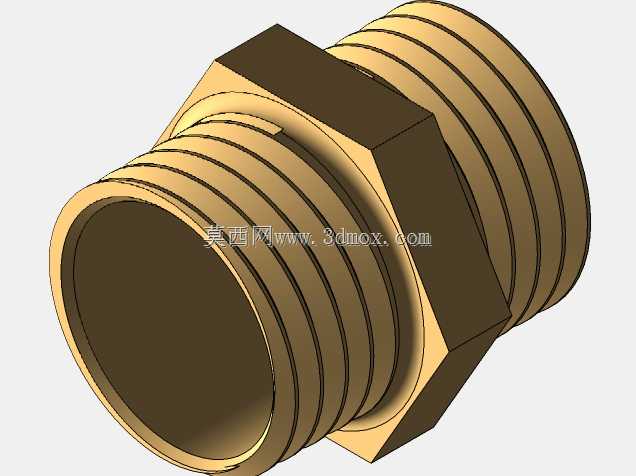

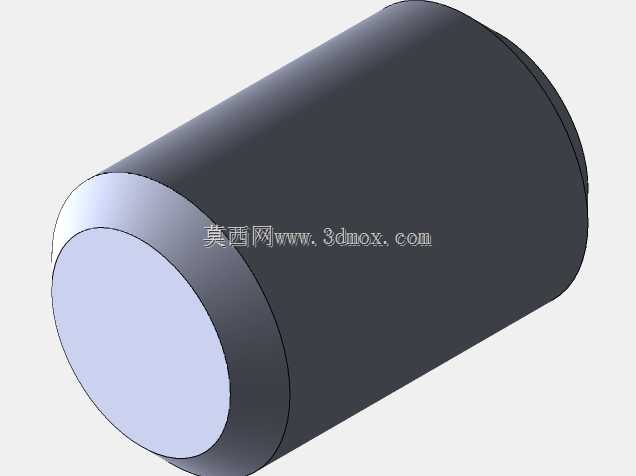

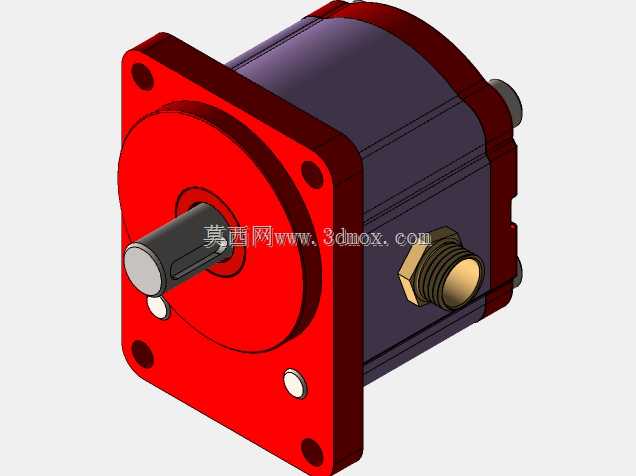

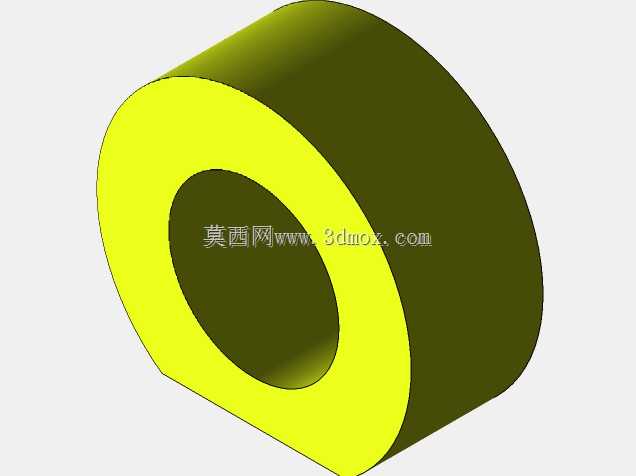

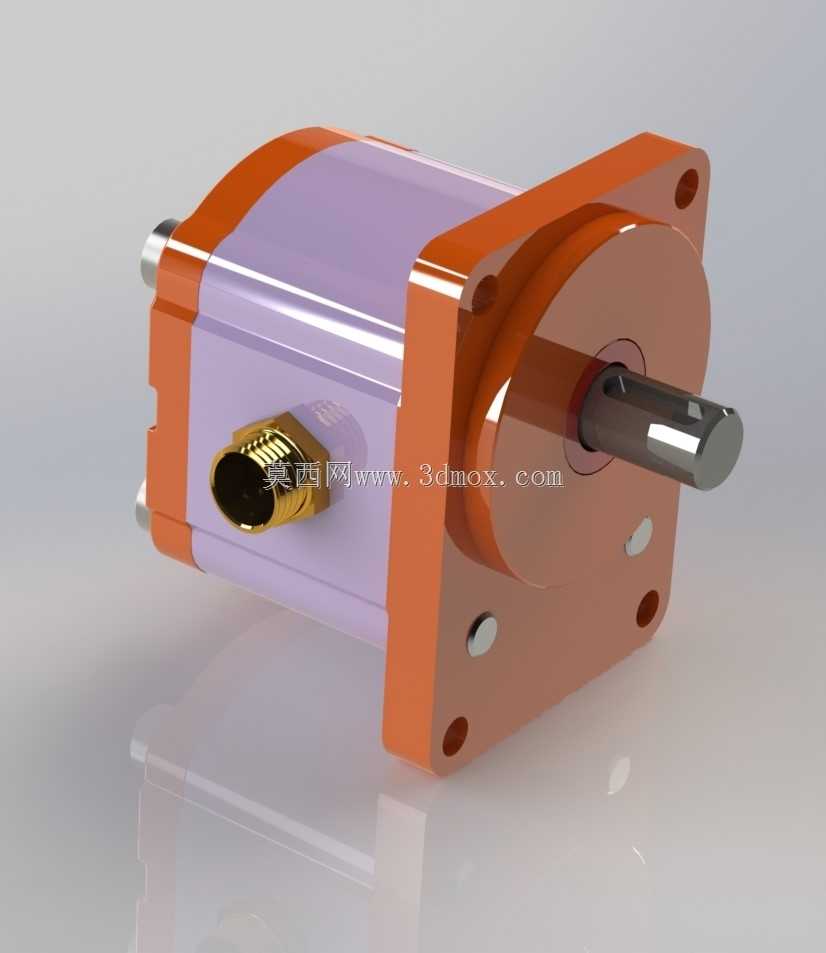

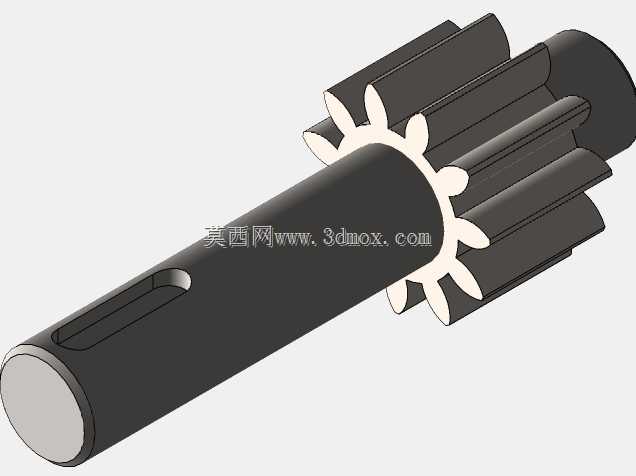

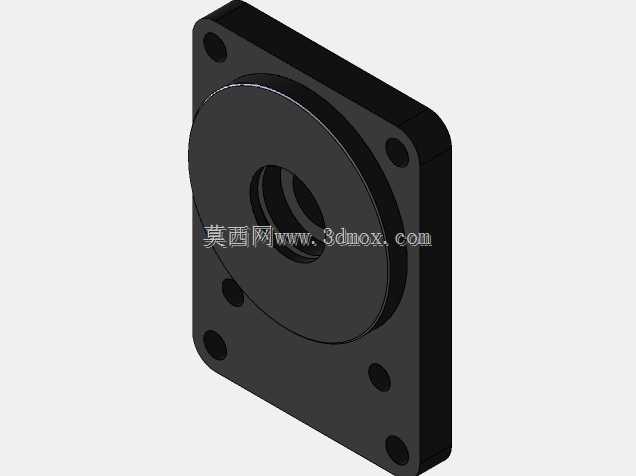

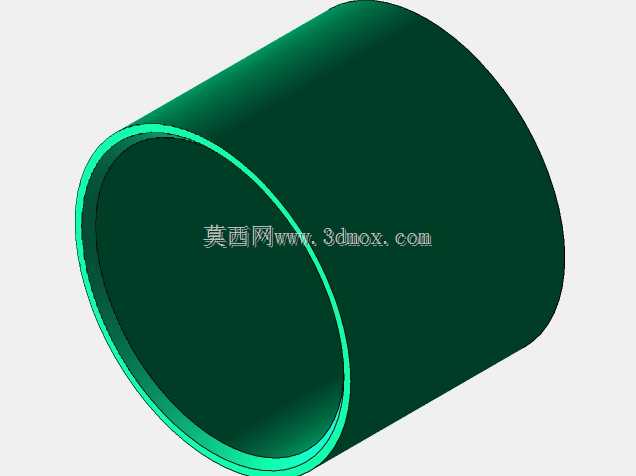

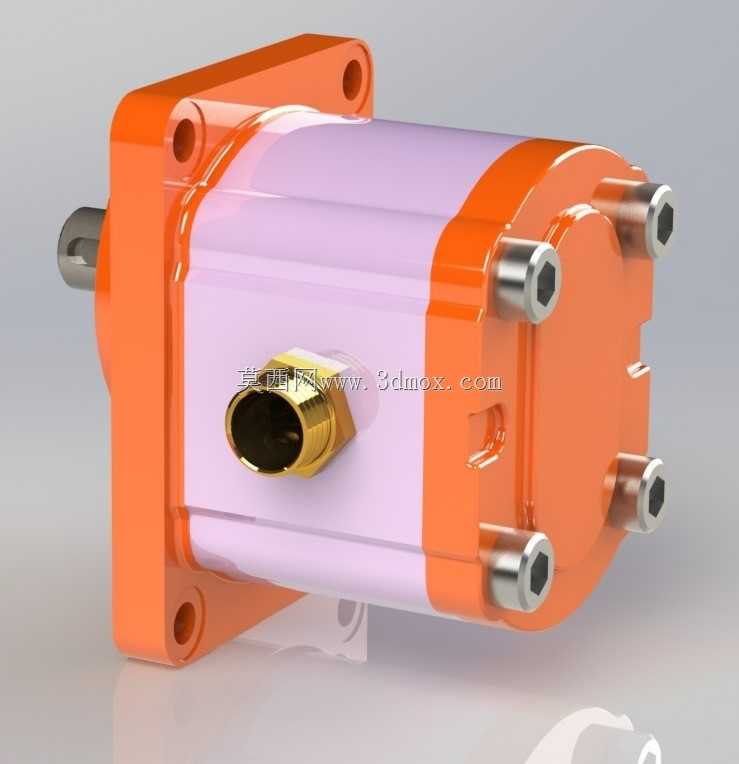

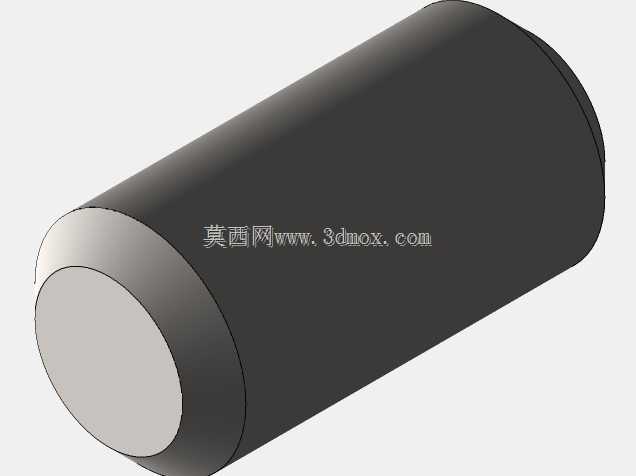

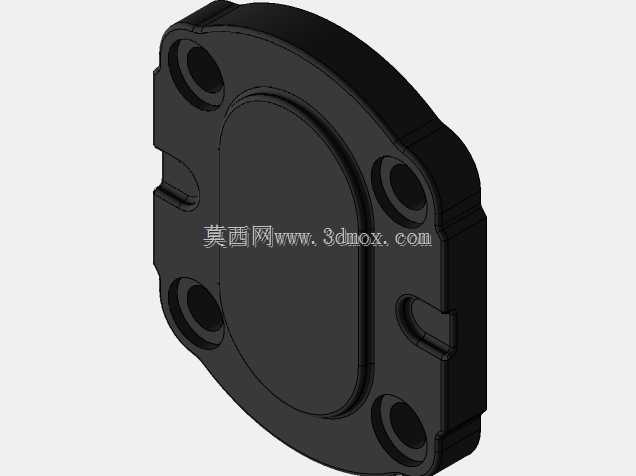

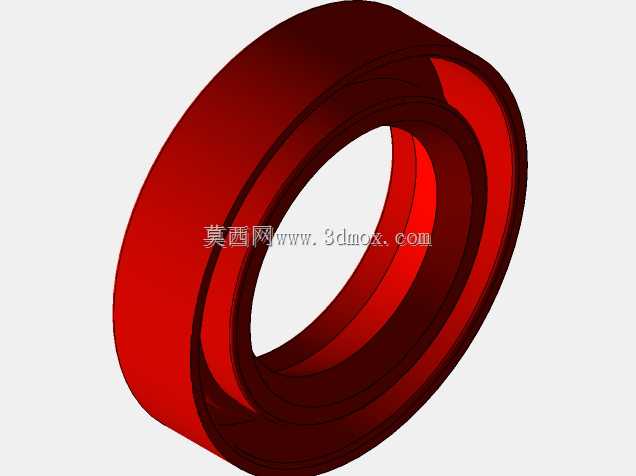

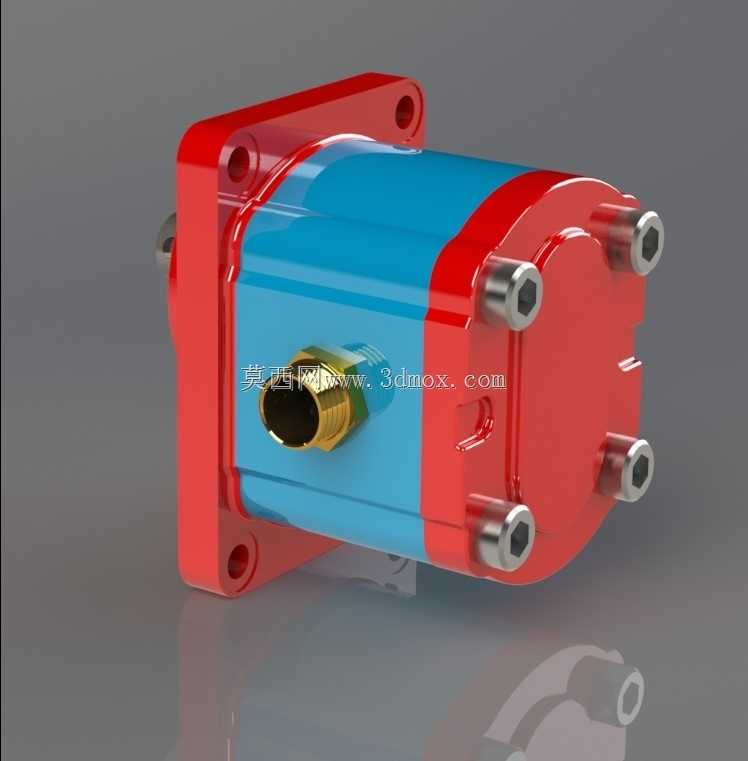

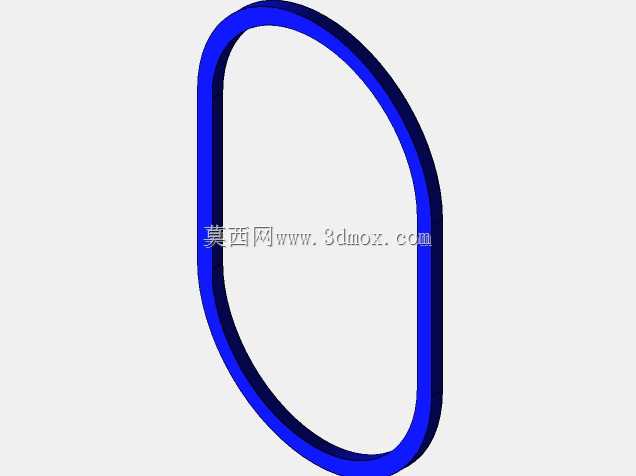

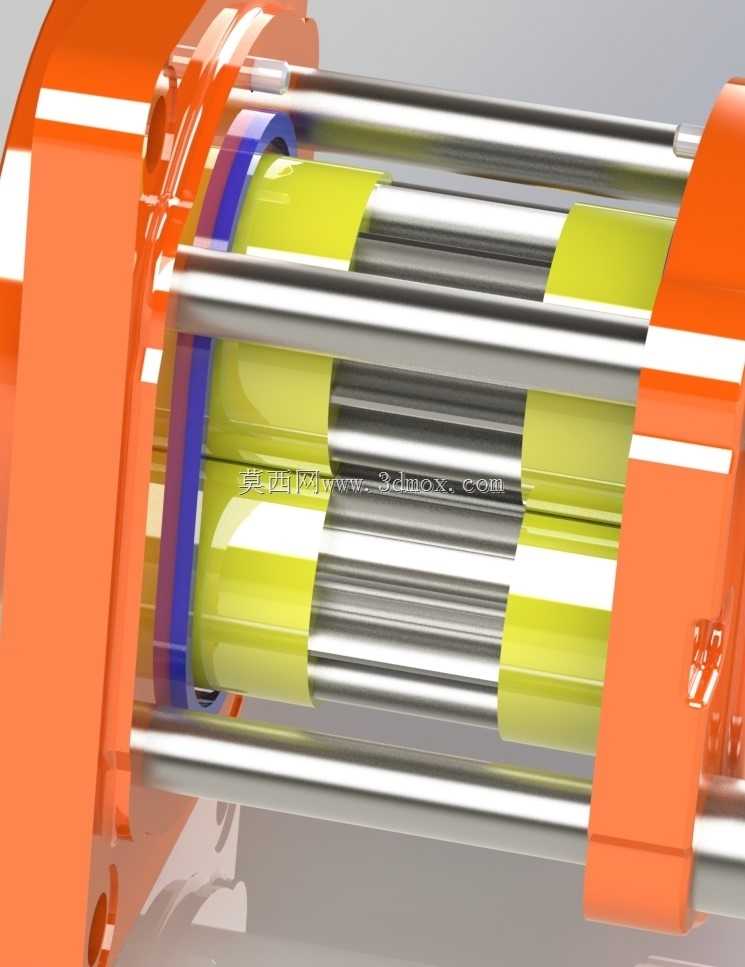

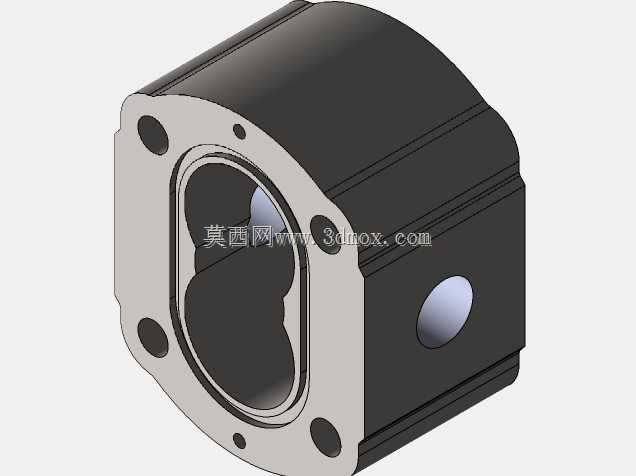

现场液压系统长期受困于齿轮泵内泄超差、端盖螺钉受交变载荷松脱、进出油口接头振动漏油的共性问题，这款齿轮泵的结构设计完全围绕这些加工与装配的核心痛点展开。泵体采用红蓝分色的分段式壳体，蓝色段为齿轮容腔主体，红色段分别对应前端安装法兰与后端密封端盖，三段壳体的配合止口没有采用常规的直面贴合，而是设计了0.02mm过盈量的阶梯止口，配合面增加了环形储胶槽，装配时涂覆厌氧密封胶后，既能阻断高压油从壳体结合面的泄漏路径，又能抵消齿轮啮合产生的径向脉动载荷对壳体接缝的冲击，避免长期运行后接缝渗油。后端盖的六颗紧固螺钉没有采用均匀圆周排布，而是对应齿轮啮合的高低压区做了非对称布局，高压侧的螺钉间距缩小15%，螺钉孔周边做了2mm厚的凸台加强筋，抵消高压油对端盖的轴向推力，避免端盖受压变形导致齿轮端面间隙增大、容积效率下降，加工时螺钉孔的位置度公差控制在φ0.05mm以内，保证每颗螺钉的预紧力均匀分布，不会出现单侧受力不均导致的端盖翘曲。进出油口采用黄铜材质的外螺纹接头，接头与泵体的连接没有采用常规的直螺纹密封，而是设计了55°密封管螺纹配合端面紫铜垫片，接头根部做了六角定位台，装配时可以用扳手卡紧定位台再拧管路，避免管路安装时的扭矩传递到泵体内部，导致齿轮轴偏磨。前端安装法兰的四个安装孔做了沉孔锪平，法兰背面与泵体结合处做了0.1mm的卸荷槽，当泵通过法兰安装到电机端盖时，卸荷槽可以容纳结合面的多余密封胶，避免胶液被挤入泵体内部污染油液，同时法兰的安装面平面度公差控制在0.01mm以内，保证泵与电机的同轴度误差不超过φ0.03mm，避免轴封受径向力过早磨损。齿轮容腔内部的高低压过渡区没有做常规的矩形卸荷槽，而是采用了渐扩式的曲面卸荷结构，当齿轮啮合脱开时，困油区的油液可以顺着曲面平滑流入高压腔，不会产生强烈的压力脉动和流体噪音，加工时该曲面采用五轴铣削一次成型，表面粗糙度控制在Ra0.8以下，减少油液流动的沿程阻力。壳体外部的棱角全部做了R2-R3mm的圆角过渡，既避免加工和装配过程中锐边划伤操作人员，又能减少应力集中，提高壳体在高压交变载荷下的疲劳强度，表面做了喷塑处理，红蓝分色的设计也方便现场运维人员快速识别泵的进出油口方向，避免管路接反。
