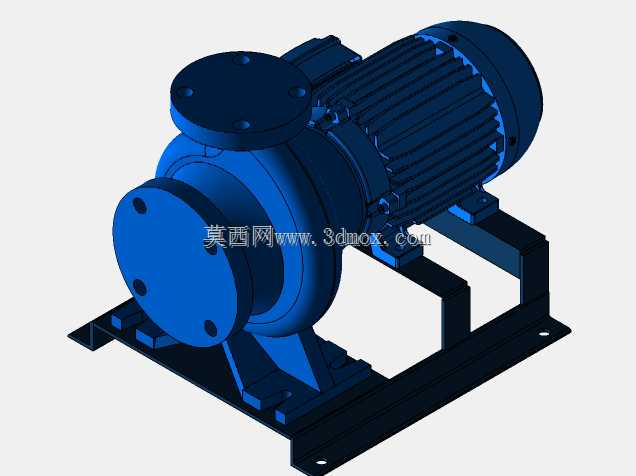

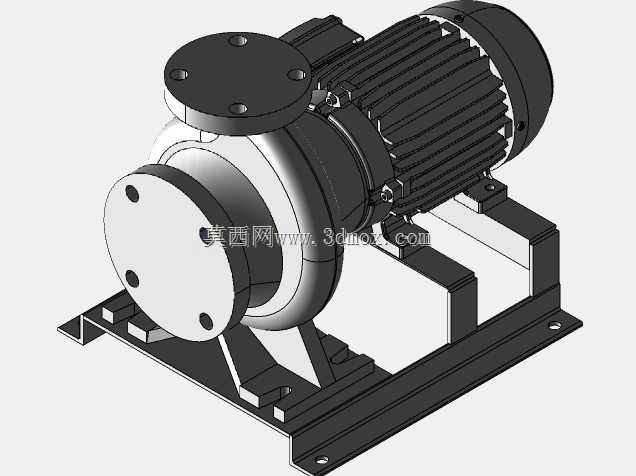

法兰连接式离心泵配套电机焊接底座结构

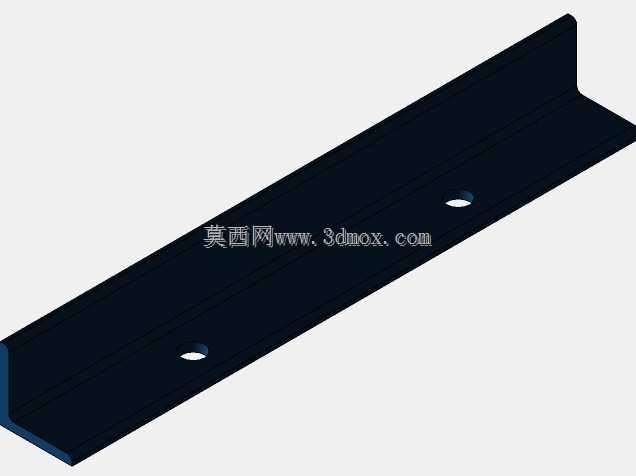

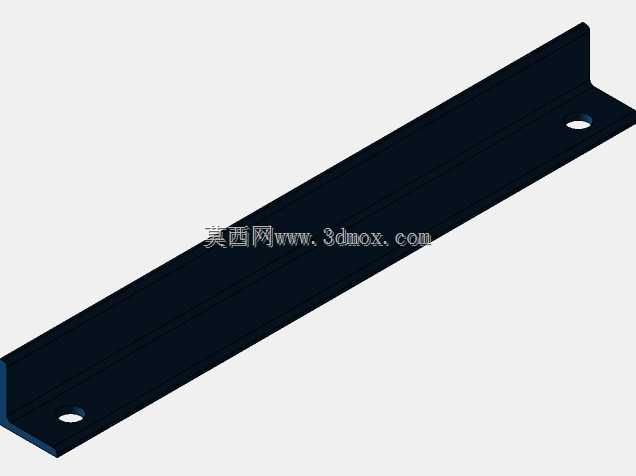

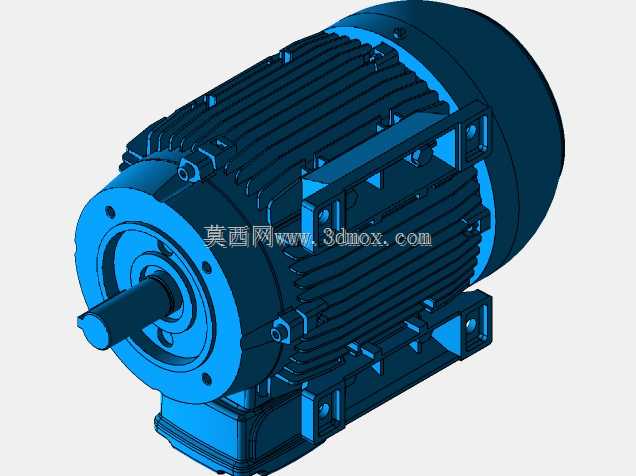

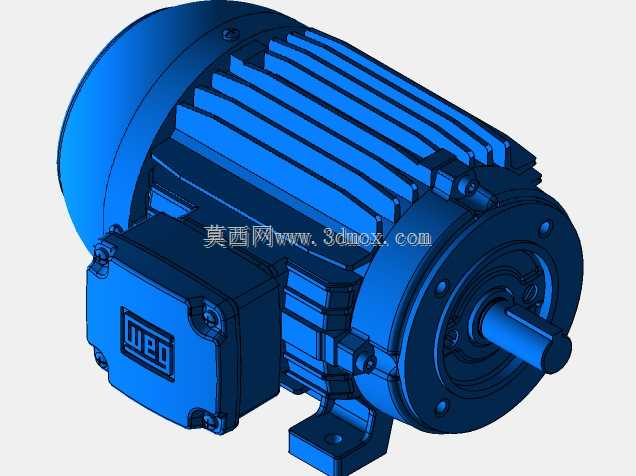

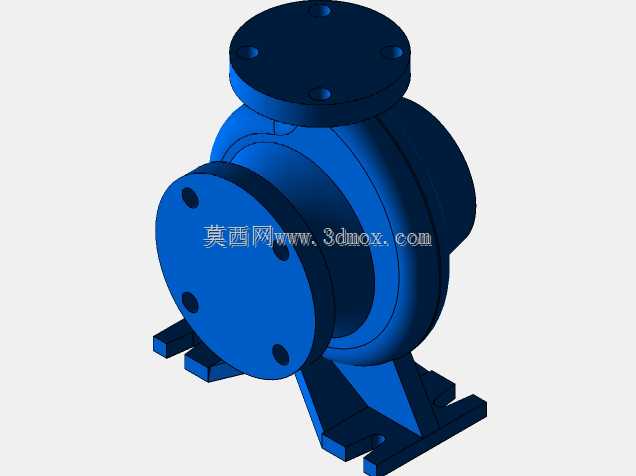

现场管线对接时，法兰面的平行度偏差超0.2mm就会引发密封垫片压合不均，运行三五个月就会出现介质渗漏，这款泵组的法兰端结构在设计时特意把泵体进出口法兰的安装基准面与底座焊接支撑面做了共面处理，焊后无需二次铣削就能保证法兰面与电机轴的垂直度公差控制在0.1mm以内，省去了很多现场返修的工时。焊接底座的型材选型没有用常规等边角钢，而是选了折弯槽钢做纵向支撑，槽钢的翼缘刚好贴合电机底脚的安装平面，接触面积比角钢大了近一倍，电机满负荷运行时的振动传递到基础的振幅能降低30%左右，也避免了长期振动导致底脚螺栓松动的隐患。泵体与电机的连接位做了止口定位结构，不是靠螺栓硬拉对齐，装配时只要把止口卡到位，同轴度自然就能保证，就算是现场没有百分表找正的条件，也能把两轴的径向偏差控制在允许范围内，对安装人员的技能要求降低了不少。进出口法兰的螺栓孔做了跨中布置，不是常规的居中排布，这样在对接不同走向的管线时，螺栓穿装不会和旁边的管线支架产生干涉，现场配管的灵活度高了很多。泵壳的流道过渡面做了圆弧顺滑处理，没有直角突变的结构，介质在流道内的湍流损失能降低不少，运行时的水流噪音比普通直壁泵壳小了近5分贝，对民用周边的泵站场景适配性更好。底座的安装孔做了长圆孔设计，横向有15mm的调节余量，就算现场基础预埋螺栓的位置有小偏差，也能顺利对位安装，不用重新扩孔破坏基础结构。电机的散热筋方向顺着泵组的安装轴向布置，运行时泵体端带出的气流刚好能顺着散热筋流过，不用额外加导流罩就能提升电机的散热效率，长时间满负荷运行时电机绕组温度比常规安装方式低5到8摄氏度，能有效延长电机的绝缘使用寿命。泵体端的机械密封腔预留了冲洗接口，后期如果输送含微小颗粒的介质，可以外接冲洗水对密封面进行冲刷，不用拆解泵体就能完成密封维护，减少了停机维护的时间成本。
