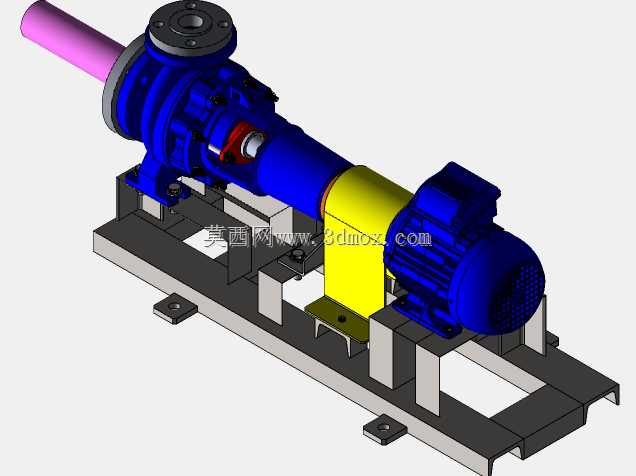

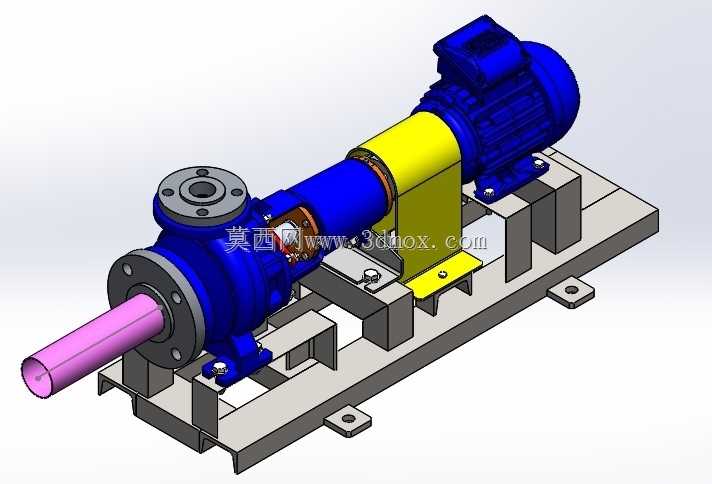

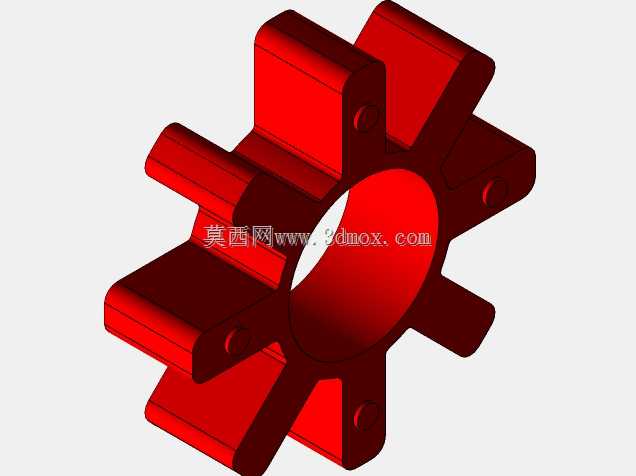

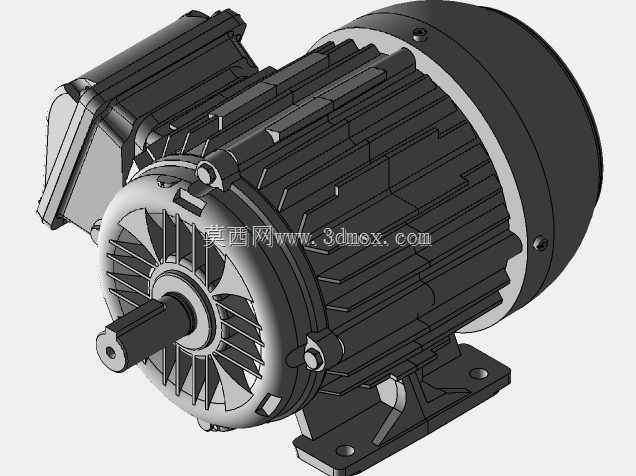

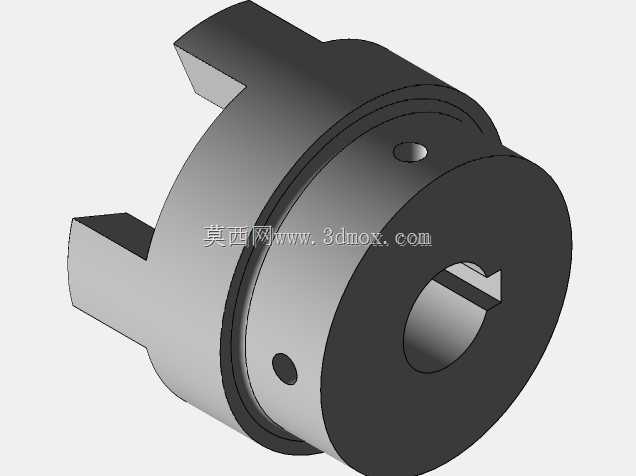

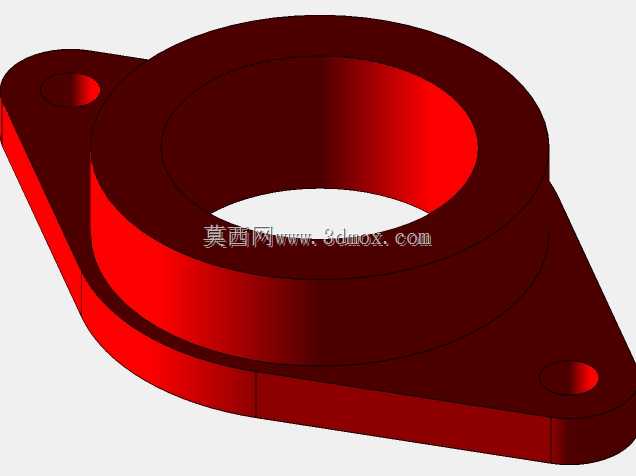

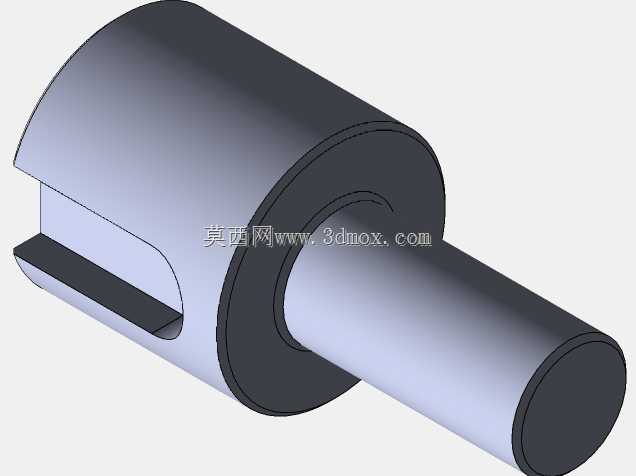

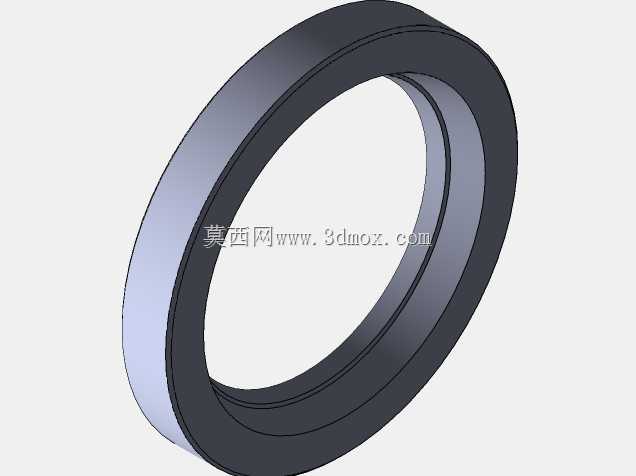

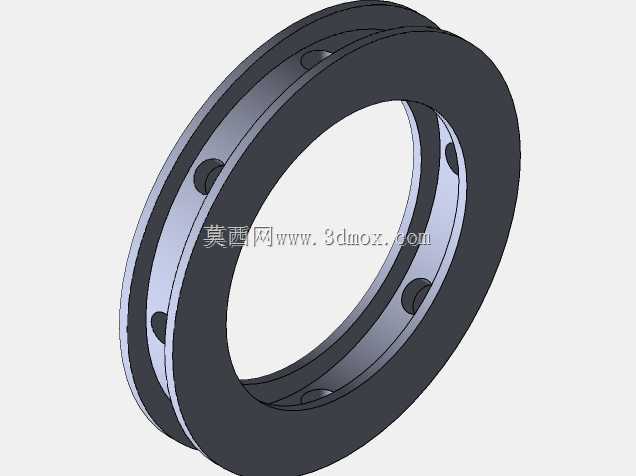

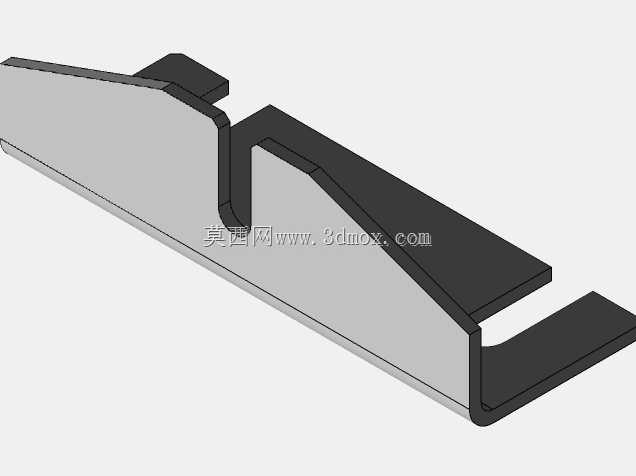

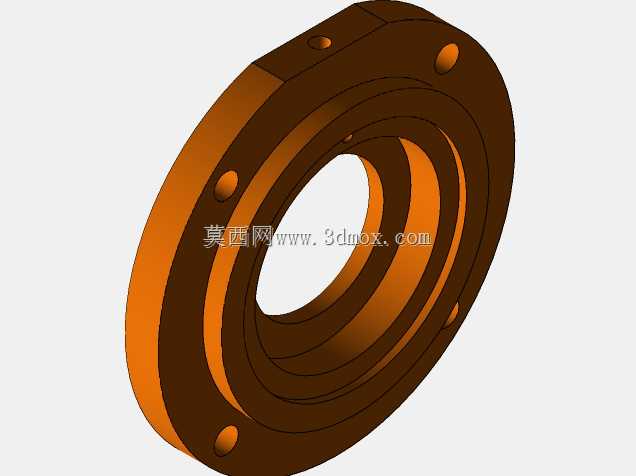

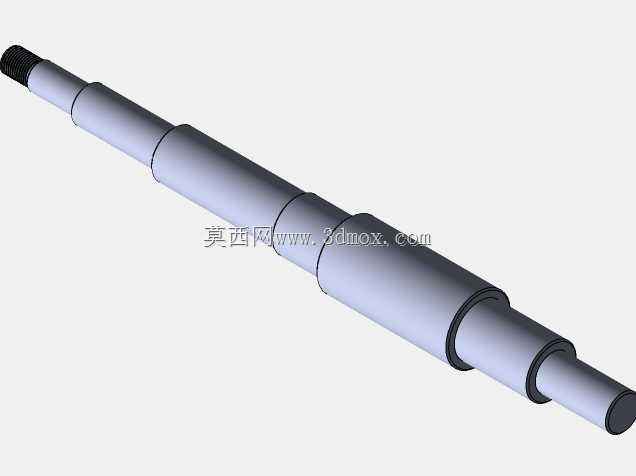

卧式电机驱动离心泵整机装配结构

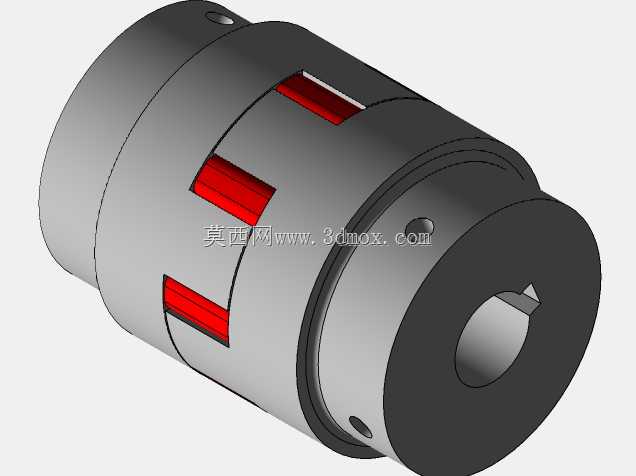

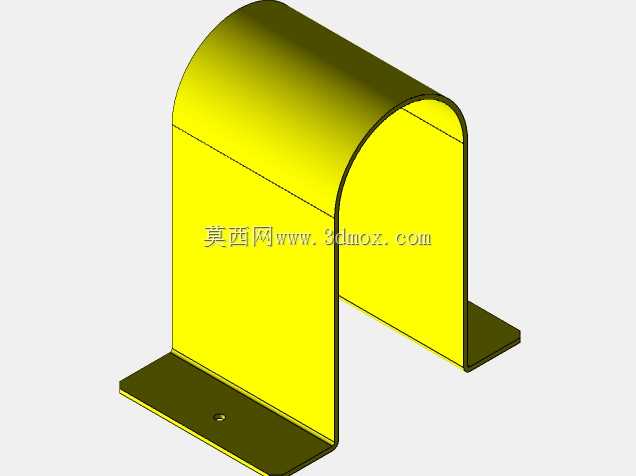

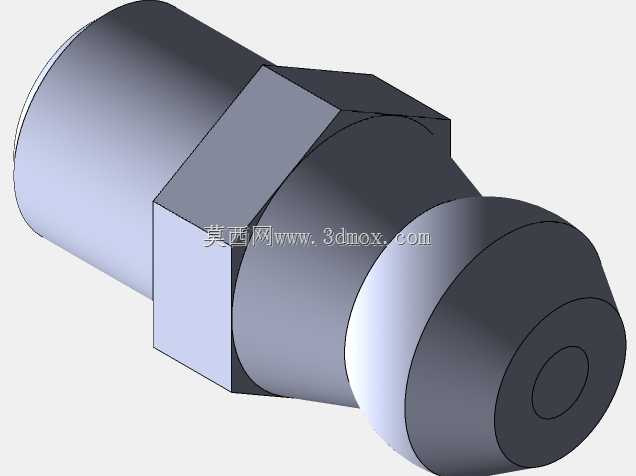

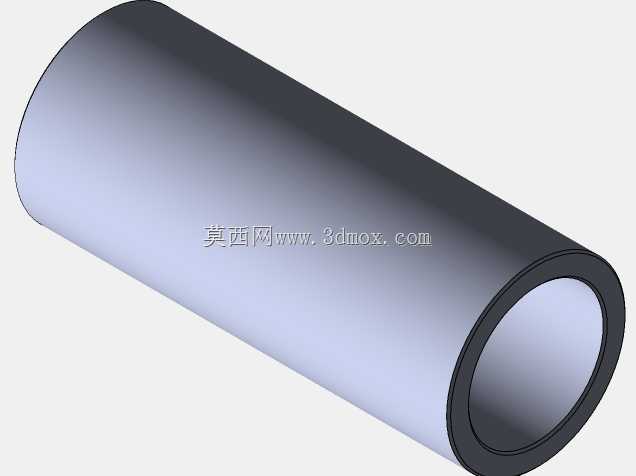

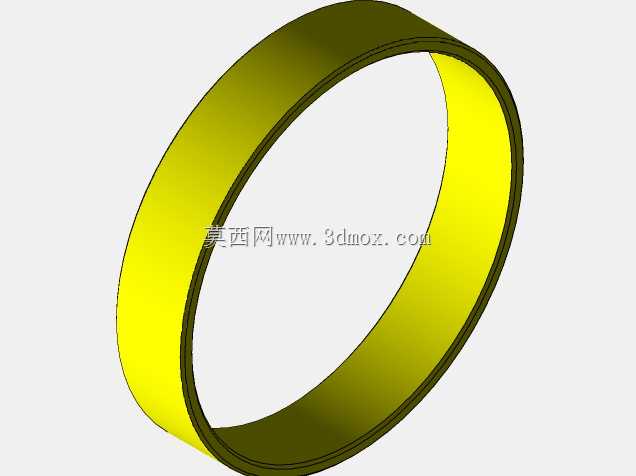

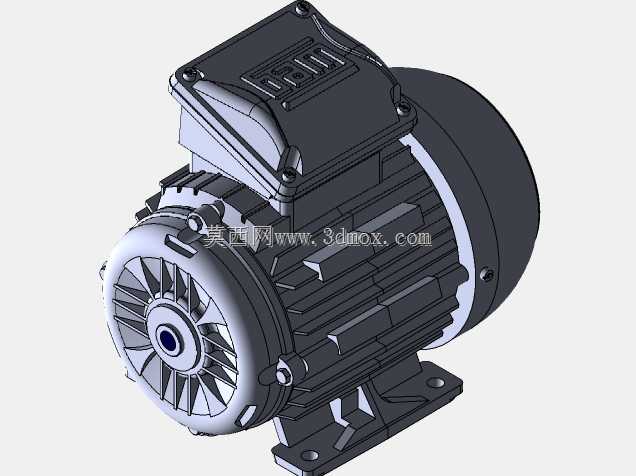

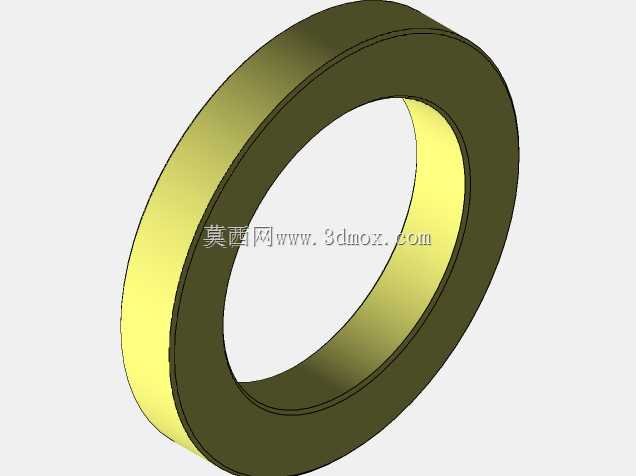

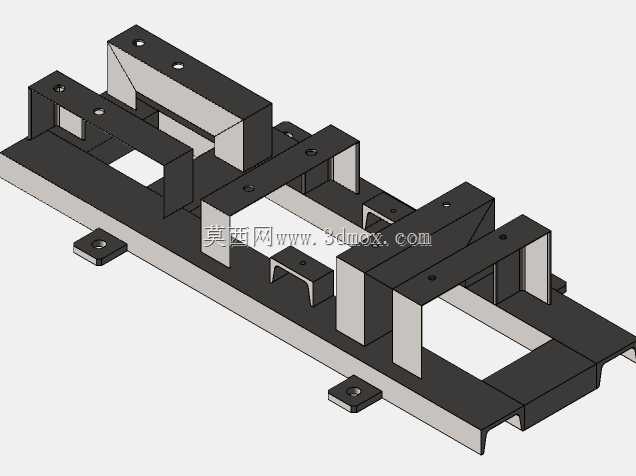

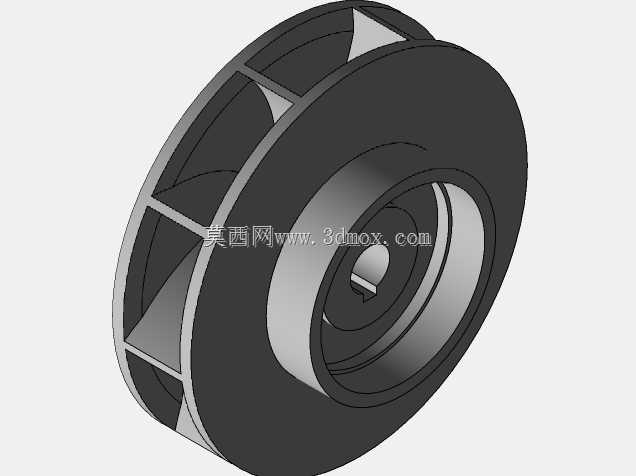

现场卧式离心泵安装常出现电机轴与泵轴同轴度偏差超差的问题，长期运行会导致密封件快速磨损、轴承温升异常，甚至出现轴系断裂的恶性故障。这套装配结构在底座设计阶段就预留了成对的调整顶丝孔位，电机安装脚下方设置可微调的垫片槽，不需要额外加工临时工装就能完成0.02mm级的同轴度校准，完全适配现场检修的快速调整需求。泵体进出口的法兰密封面做了加厚凸台处理，对比常规薄法兰结构，在1.6MPa工作压力下密封面形变量能降低40%，搭配缠绕式垫片时不需要反复紧固螺栓就能杜绝渗漏隐患。联轴器位置的黄色防护罩采用分体卡扣式设计，不需要拆解电机端或者泵端的连接结构，就能直接拆卸完成联轴器的磨损检查，日常巡检的操作效率提升至少一倍。泵轴伸出端的轴套做了台阶式限位结构，机械密封的静环安装位预留了0.1mm的公差补偿间隙，就算轴系运行中有轻微窜动，也不会出现密封面偏磨的问题。底座的安装孔做了长圆孔设计，现场对接预埋地脚螺栓时，允许有±10mm的位置偏差，不需要二次扩孔就能完成整机固定，适配不同施工精度的安装现场。泵壳的流道过渡位置做了圆弧顺滑处理，对比直角转折的流道结构，介质流动时的湍流损失能降低15%左右，相同扬程参数下电机负载更小，长期运行的能耗优势明显。轴承位的润滑脂加注通道直接延伸到泵体外侧，日常维护时不需要拆解端盖就能完成润滑保养，避免拆解过程中带入杂质损伤轴承滚道。整套结构的所有连接螺栓都预留了足够的扳手操作空间，就算是狭窄的泵房安装环境，也能使用标准扭矩扳手完成所有紧固件的锁紧操作，不会出现空间干涉无法施力的问题。
