适配小型无人机的MW54涡喷动力装置

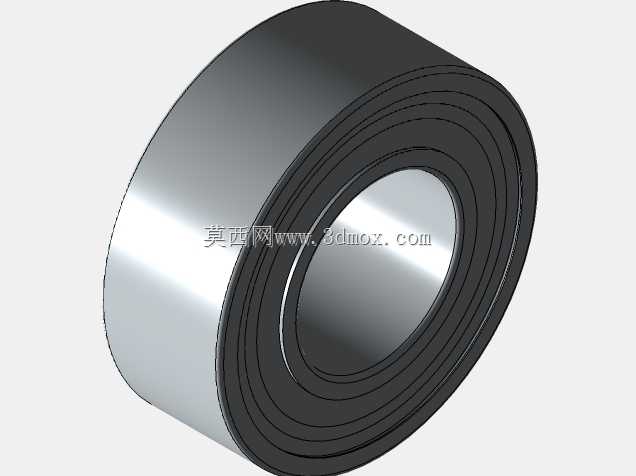

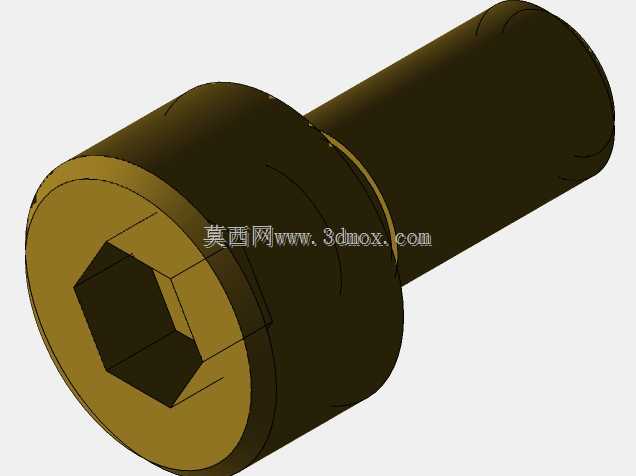

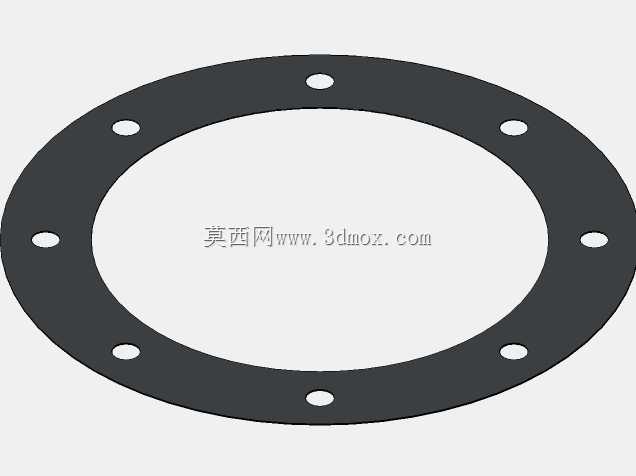

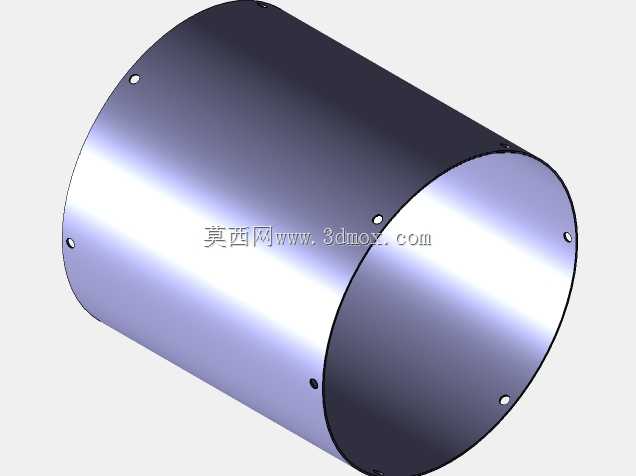

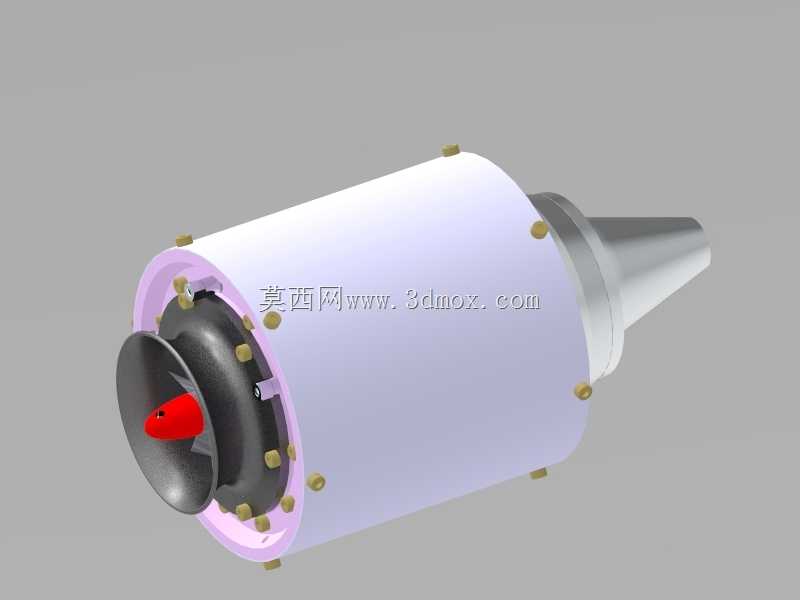

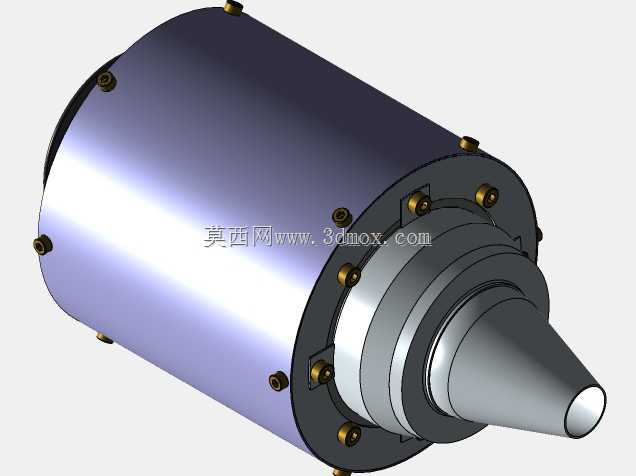

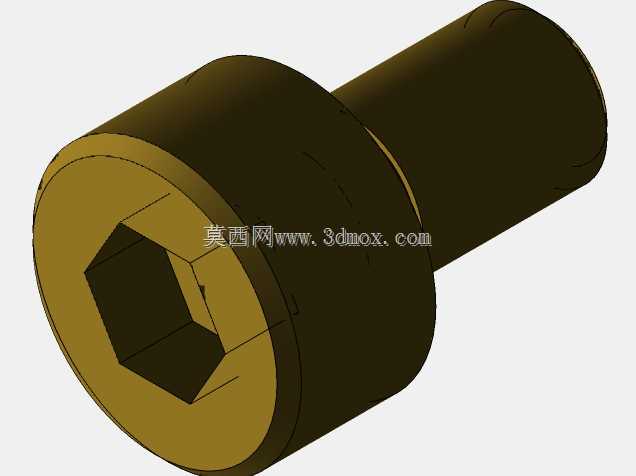

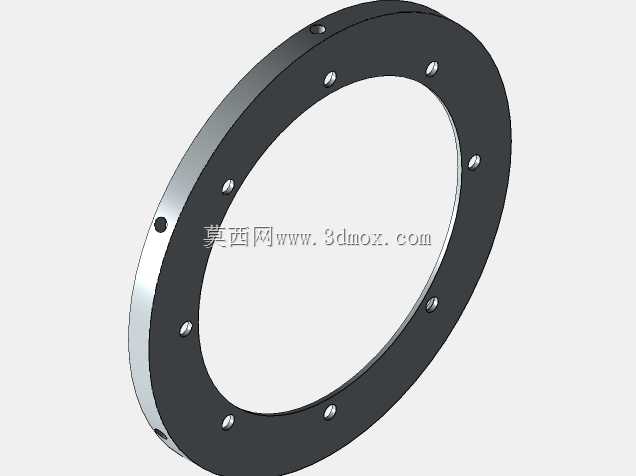

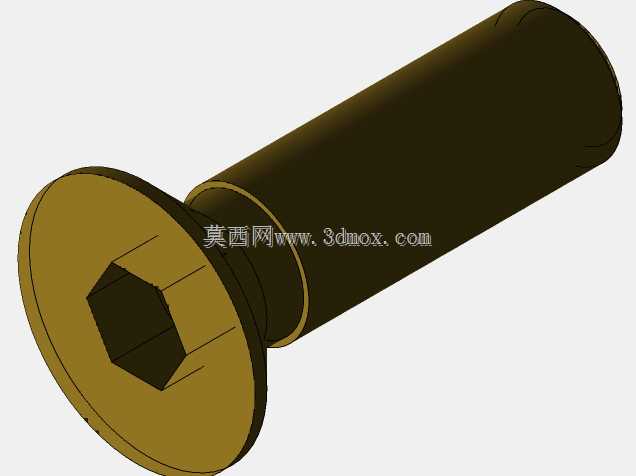

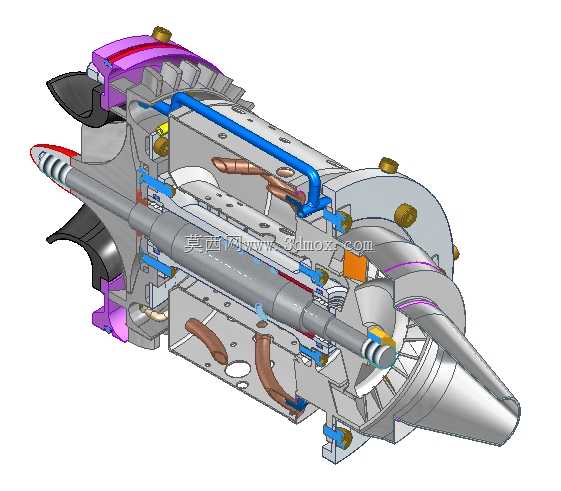

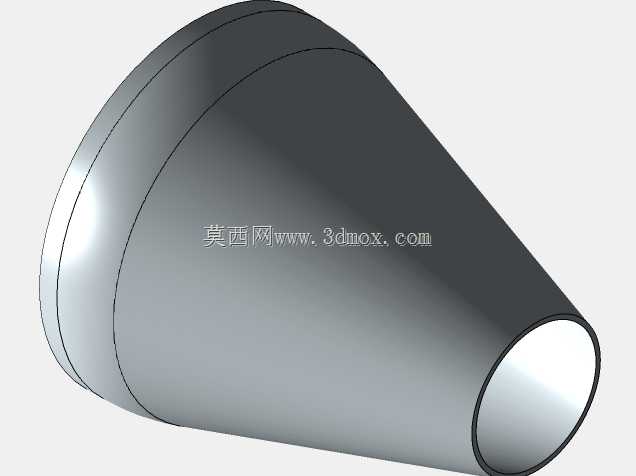

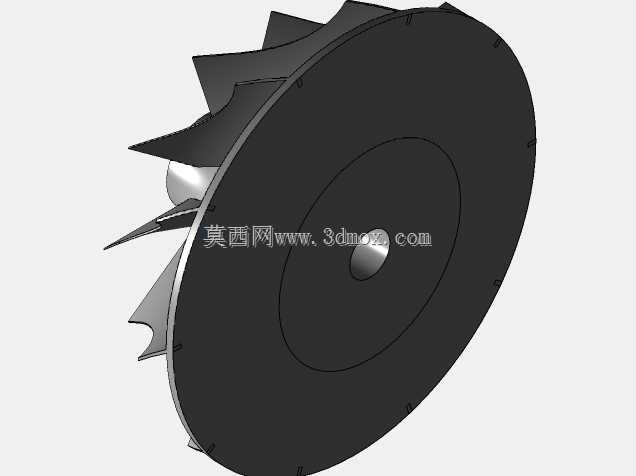

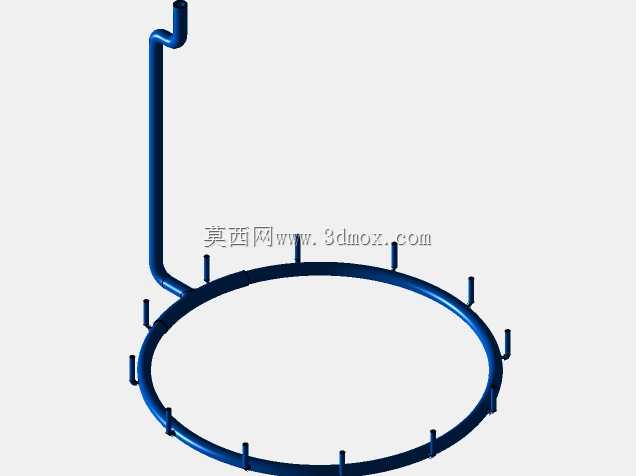

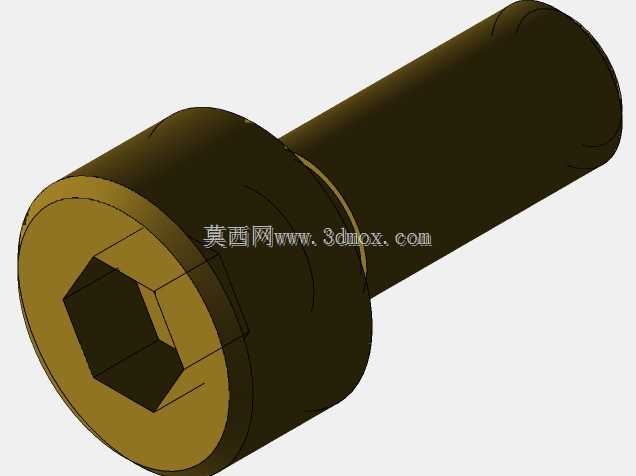

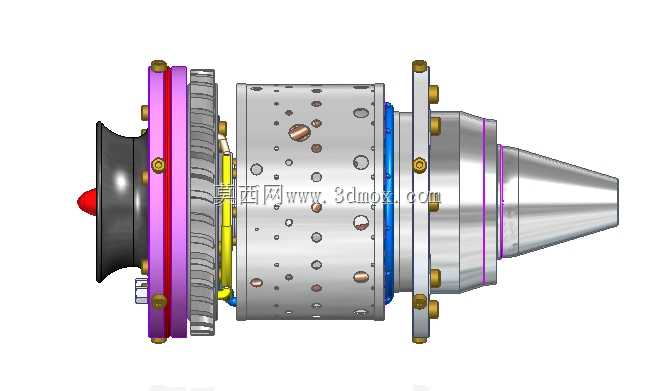

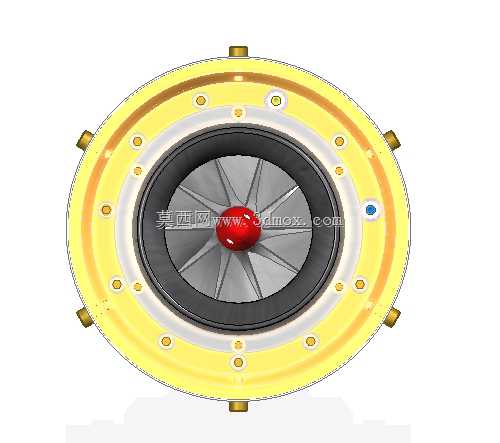

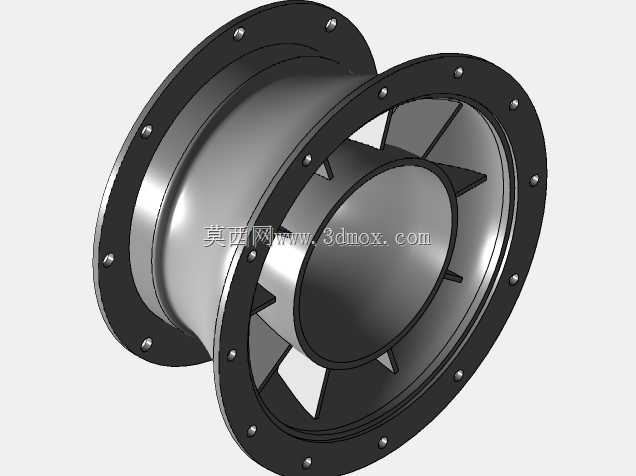

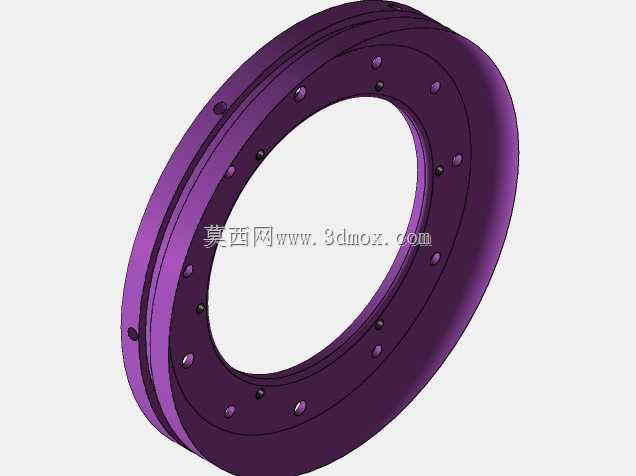

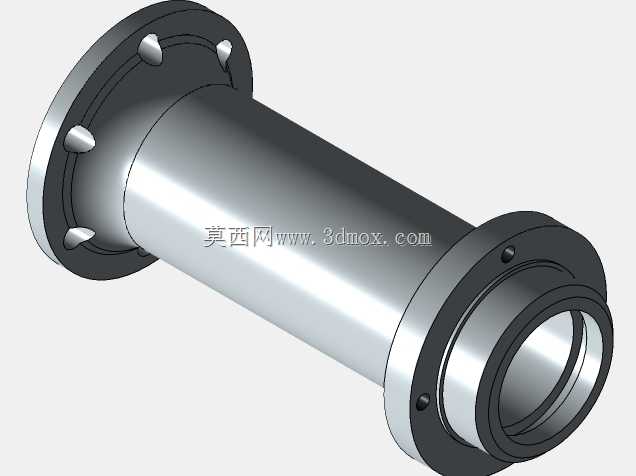

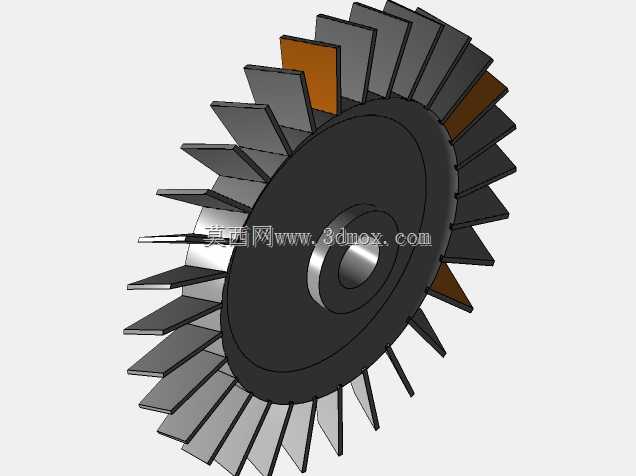

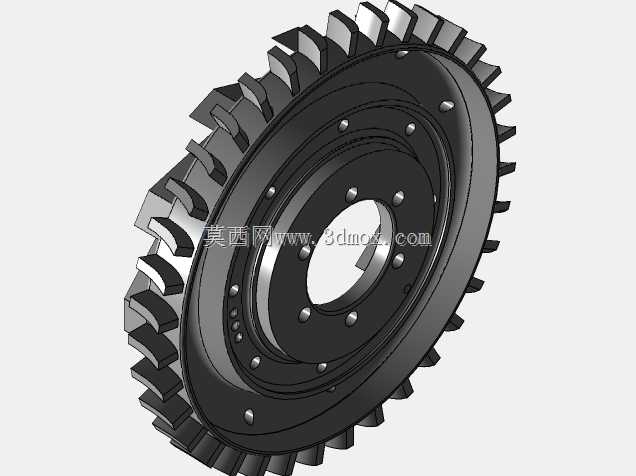

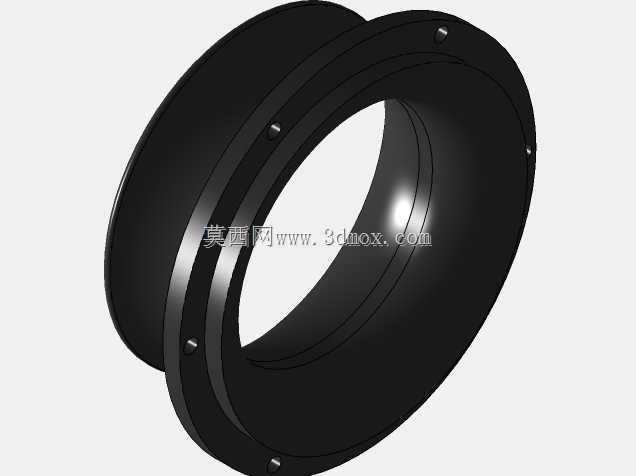

微型涡喷在小型无人机上的应用，长期卡在装配公差与工况适配的矛盾点上——高速运转下转子同轴度偏差超0.02mm就会引发整机振动，而轻量化要求下壳体壁厚不能超过1.5mm，常规螺栓连接的预紧力稍有不均，就会让薄壁机匣产生微变形，直接蹭到高速旋转的压气机叶片。这款动力装置的机匣连接点做了错位排布，紫色端圈上的紧固点没有沿圆周均匀分布，而是对应内部承力筋的位置逐一落位，每颗螺栓的预紧力都能直接传导到承力结构上，不会让薄壁筒体受径向挤压力产生形变。进气端的红色整流帽不是单纯的外观件，锥面曲率做了三次样条优化，和压气机叶片前缘的间隙控制在0.8mm，既不会因为间隙过大产生进气紊流，也不会因为工作升温后的热膨胀碰到转动件。尾喷口的收敛段做了渐变壁厚处理，靠近燃烧室的位置壁厚稍大承受高温燃气冲刷，出口端壁厚减薄降低整机重量，过渡段没有生硬的折角，避免燃气流在壁面产生附面层分离损失推力。内部轴承座的安装位做了定位止口设计，不需要反复调整就能保证转子和机匣的同轴度，装配时只要把止口卡到位再拧紧紧固件，就能把同轴度误差控制在允许范围内，不需要额外做动平衡调试就能满足高速运转要求。外部的管路接头都布置在机匣下半部分，既避开了进气道的进气路径，也能在日常维护时不用拆解整机就能检查油路密封性，接头的固定座和机匣做了一体化设计，不会因为飞行中的振动导致接头松动漏油。压气机机匣的内壁做了微弧处理，和叶片叶尖的间隙沿着气流方向逐渐收窄，能减少叶尖漏气损失，提升压气机的工作效率，这个细节在很多同级别微型涡喷上都被省略，却能直接让整机推力提升7%左右，油耗下降近一成。燃烧室的喷油嘴安装位做了角度定位，安装时不需要反复调整喷射角度，就能保证燃油均匀喷入燃烧区，避免局部过热烧蚀涡轮叶片，也能让燃油充分燃烧减少积碳，延长整机的维护周期。
