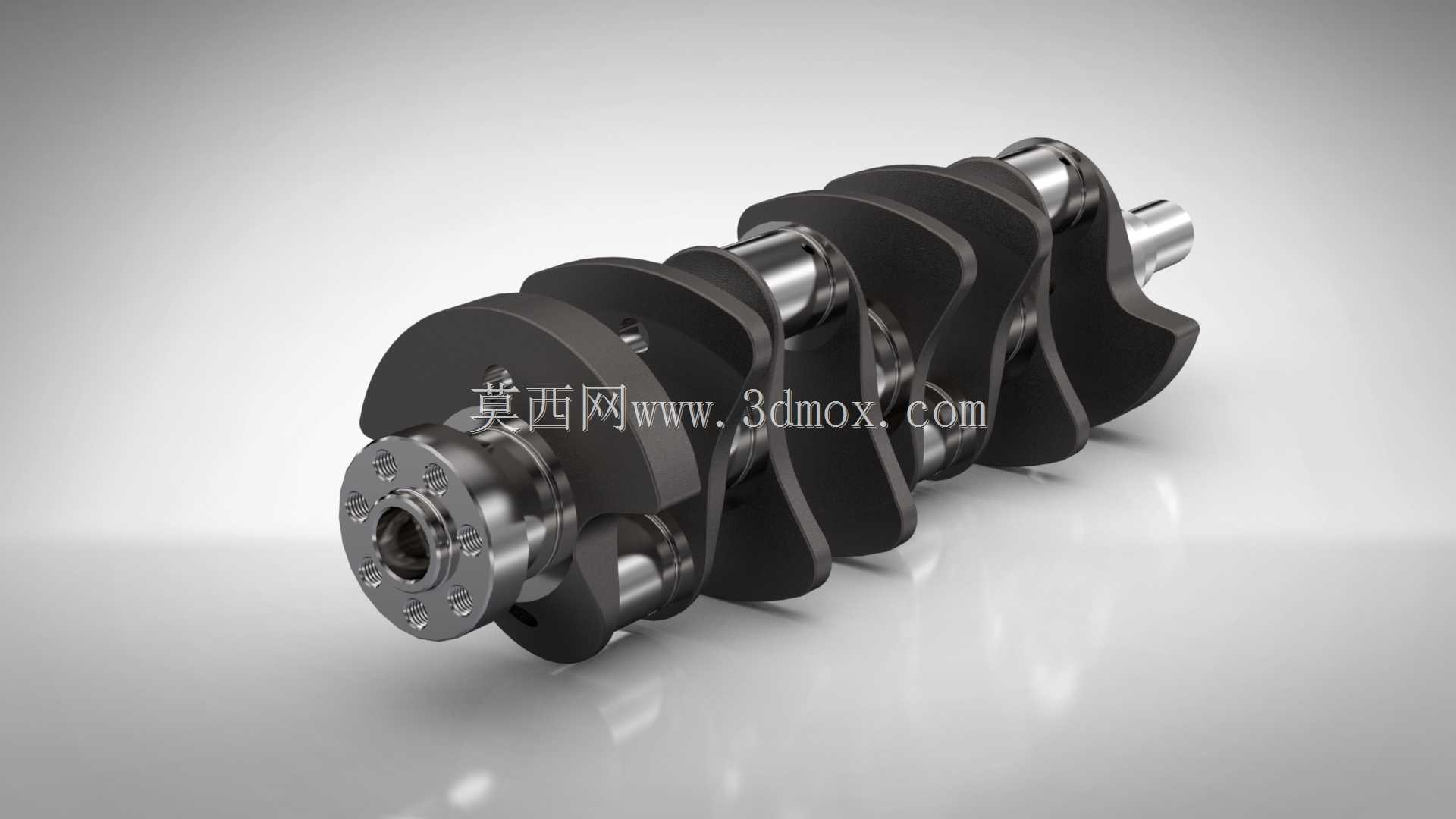

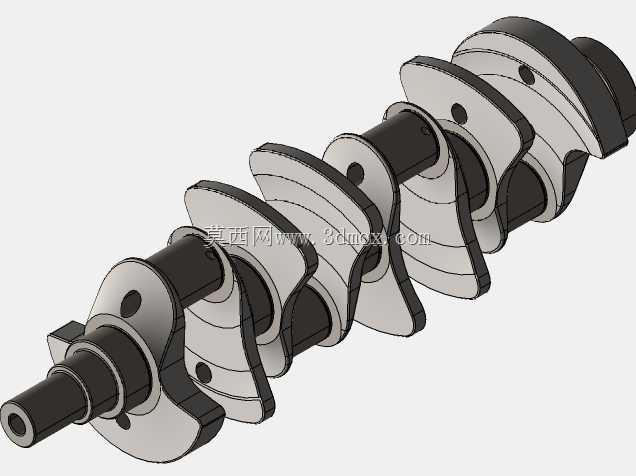

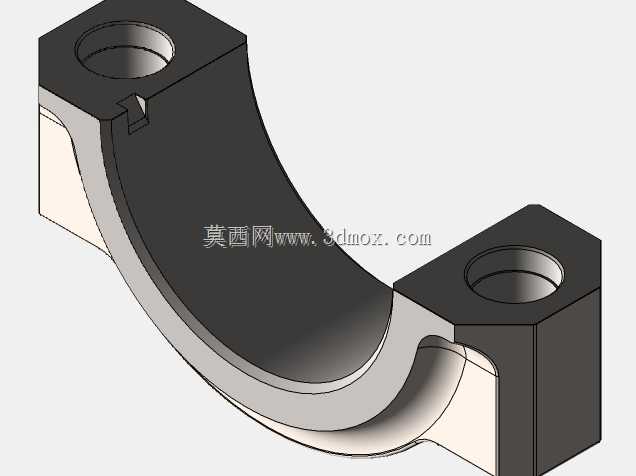

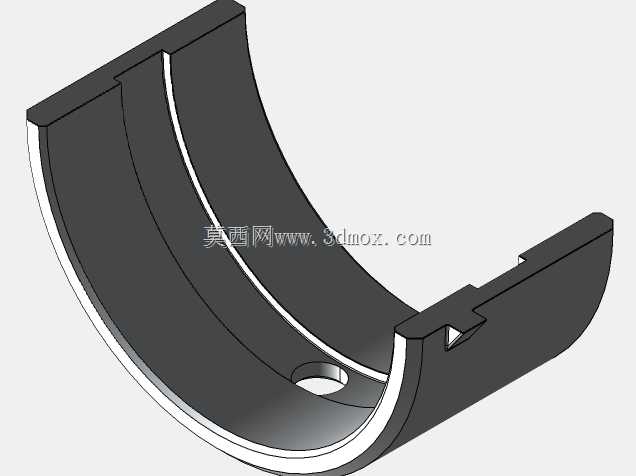

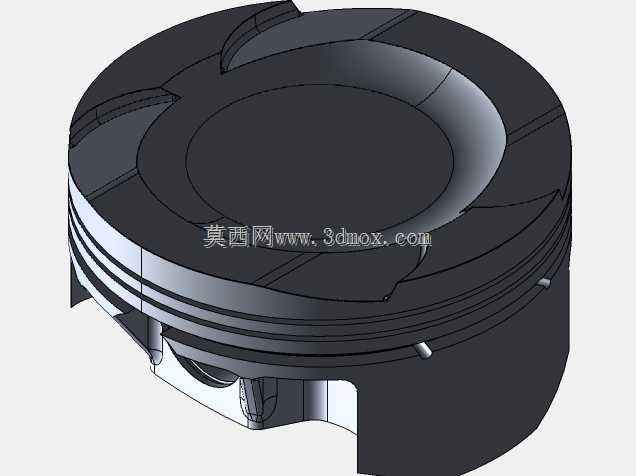

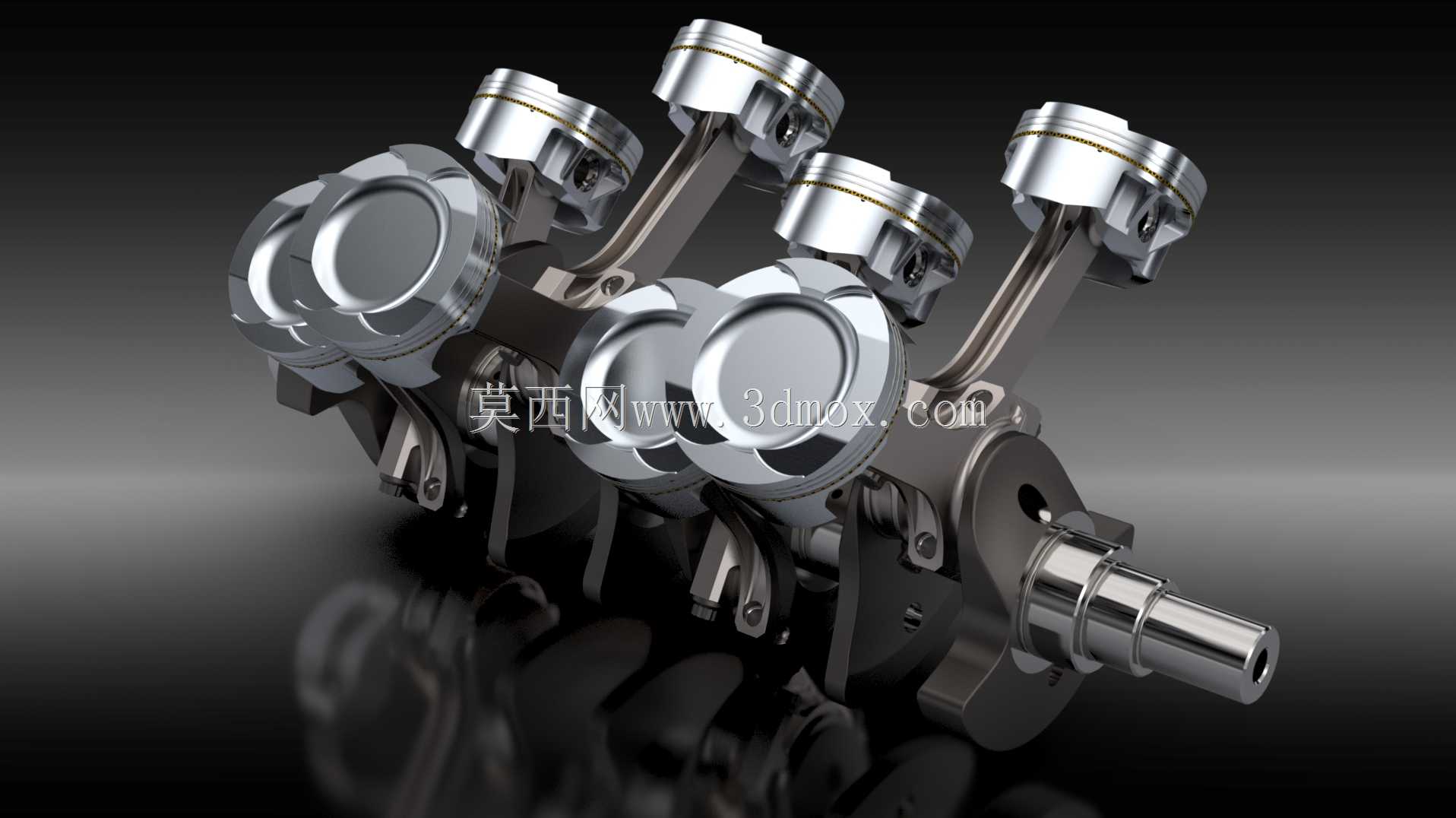

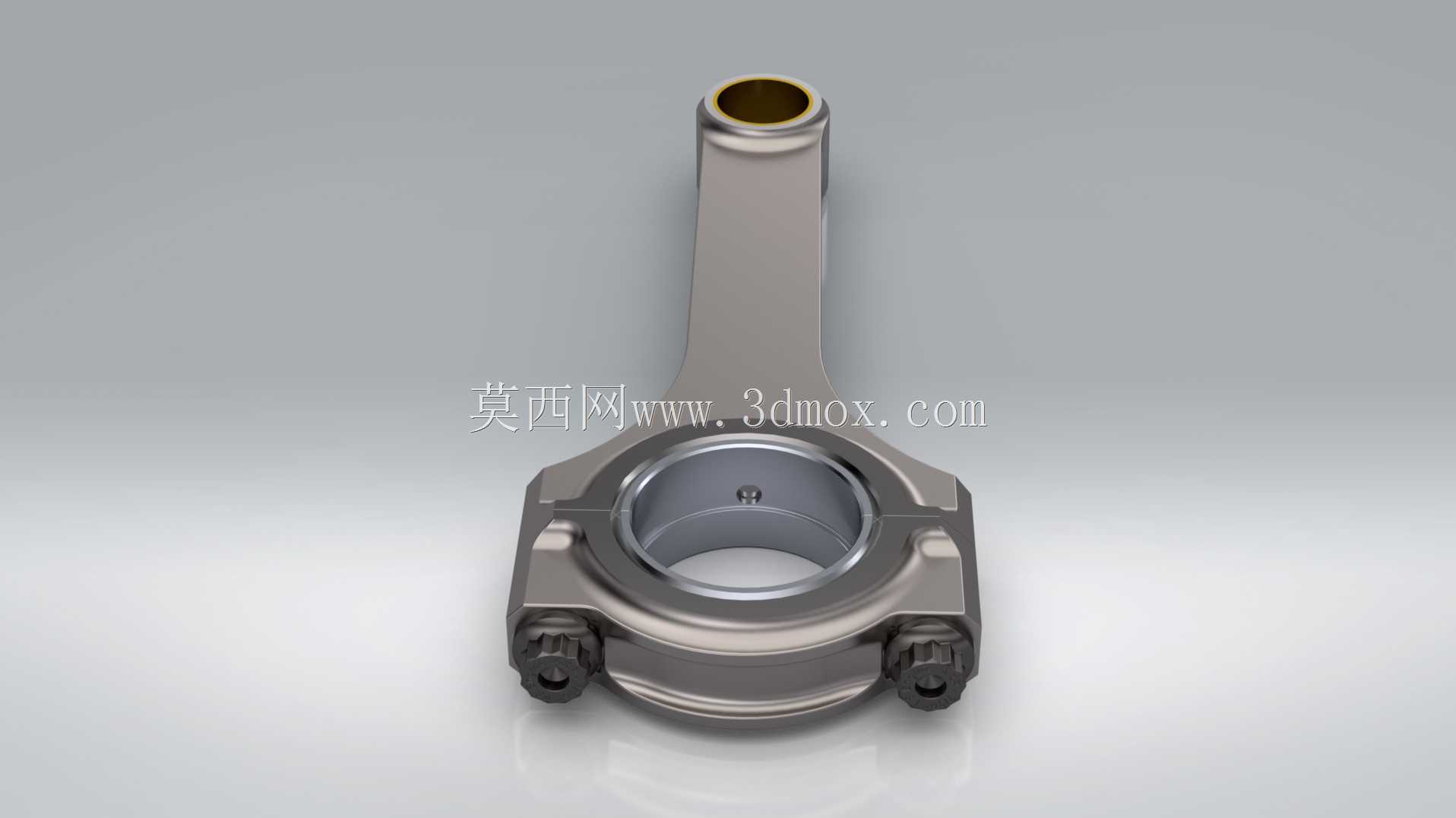

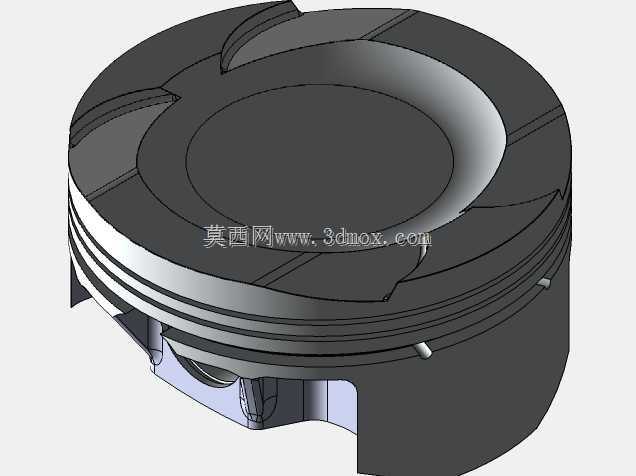

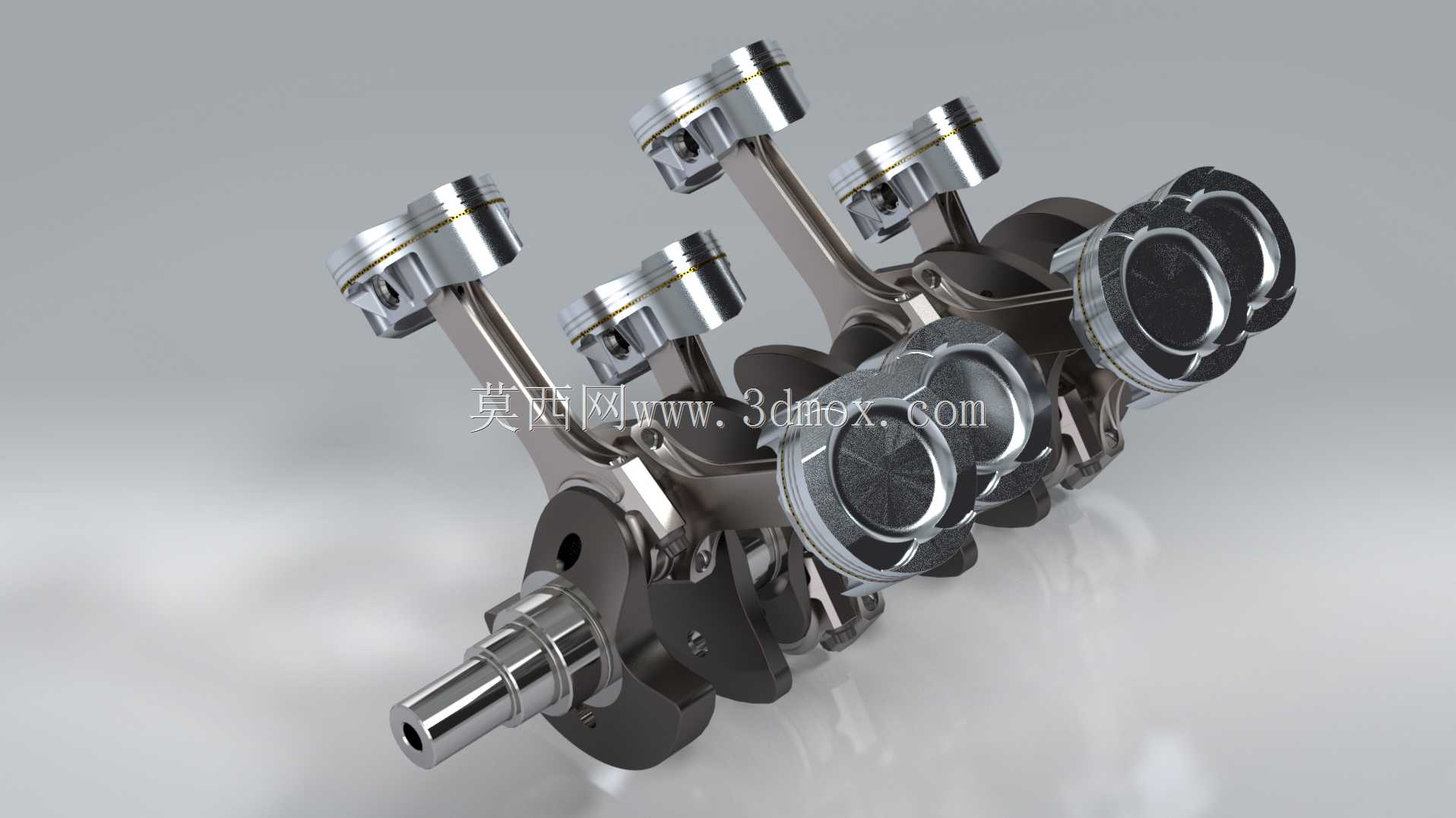

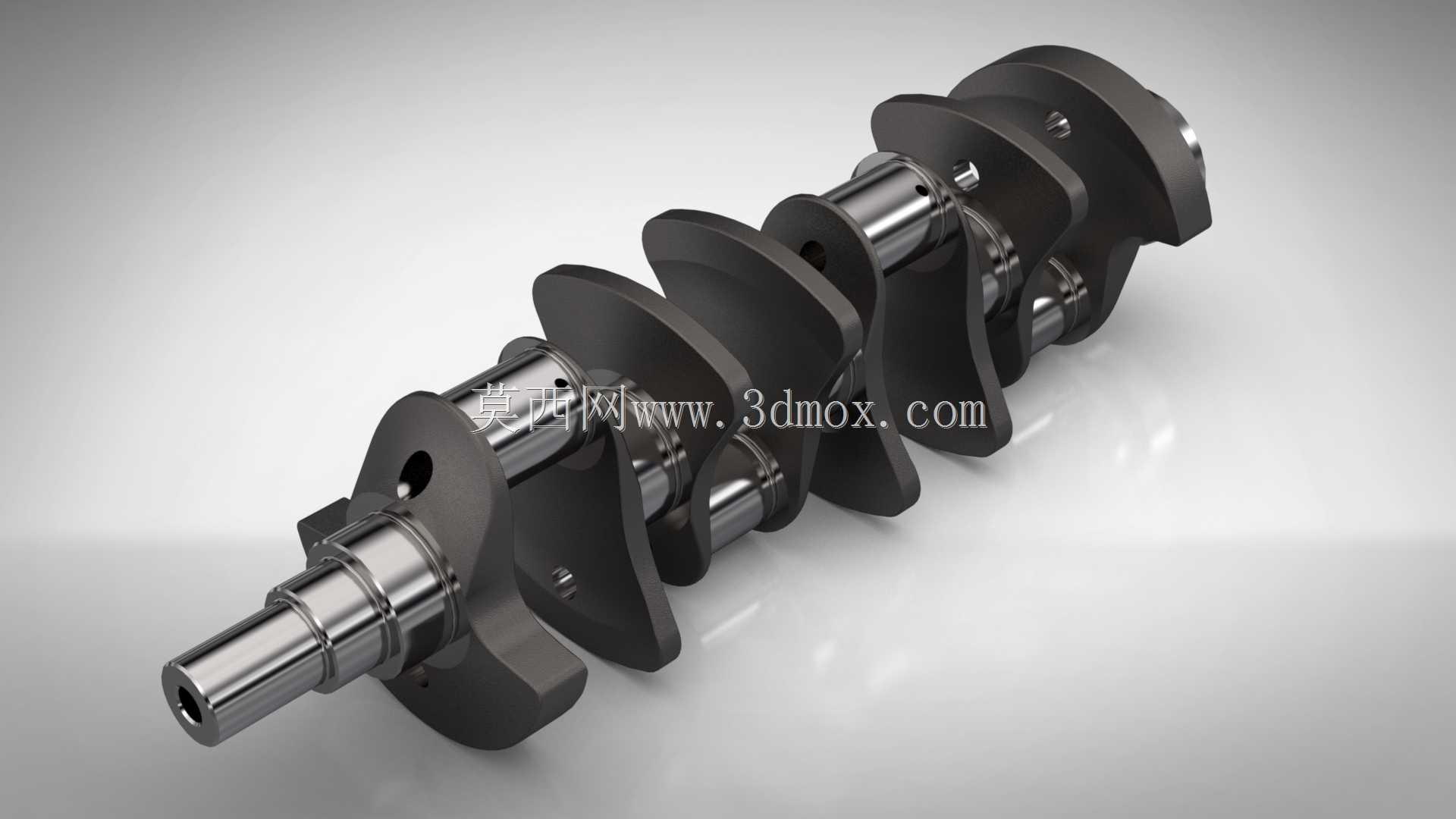

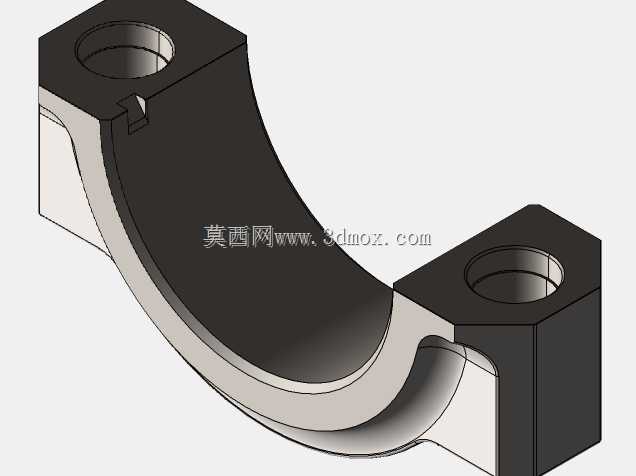

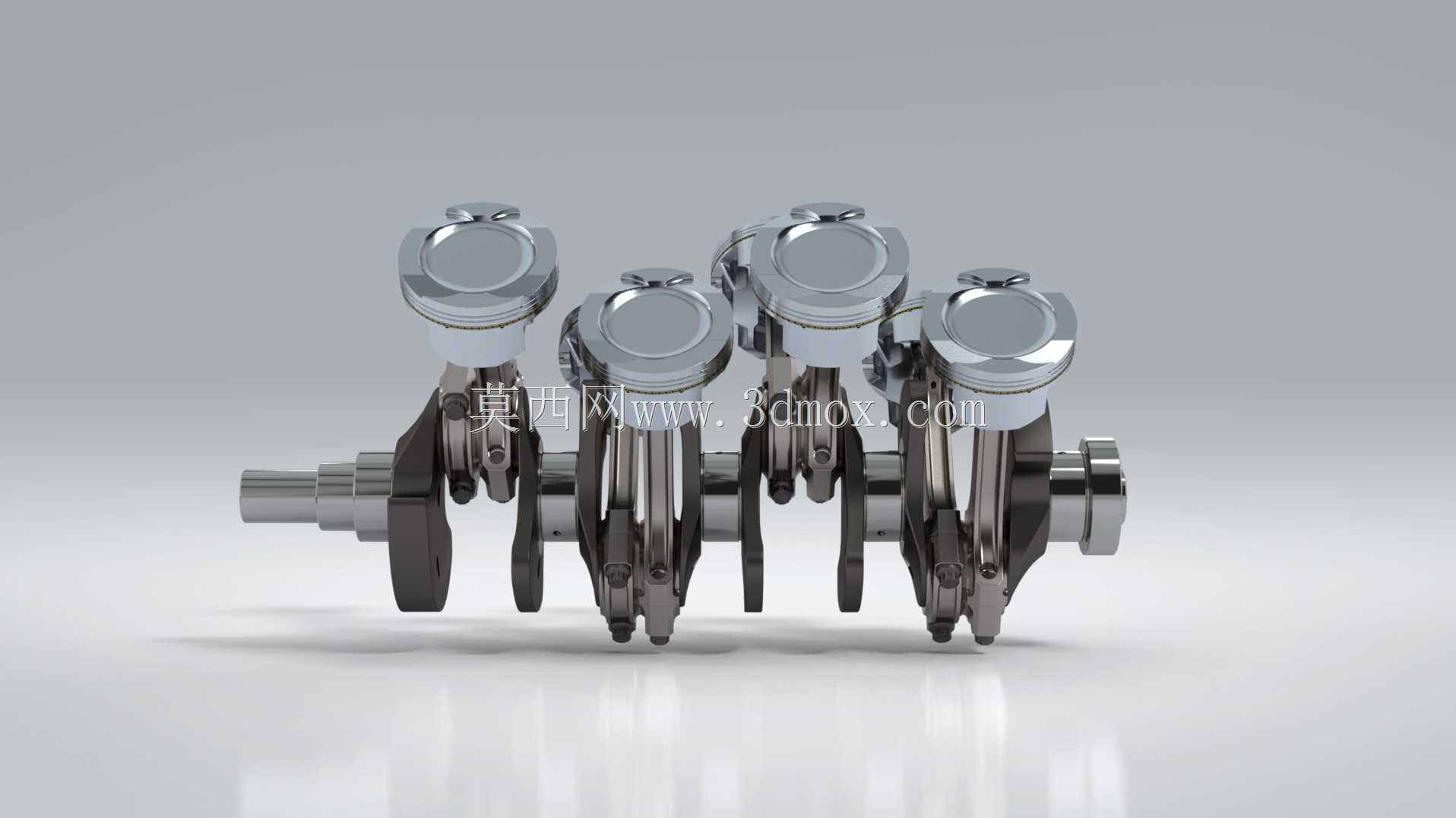

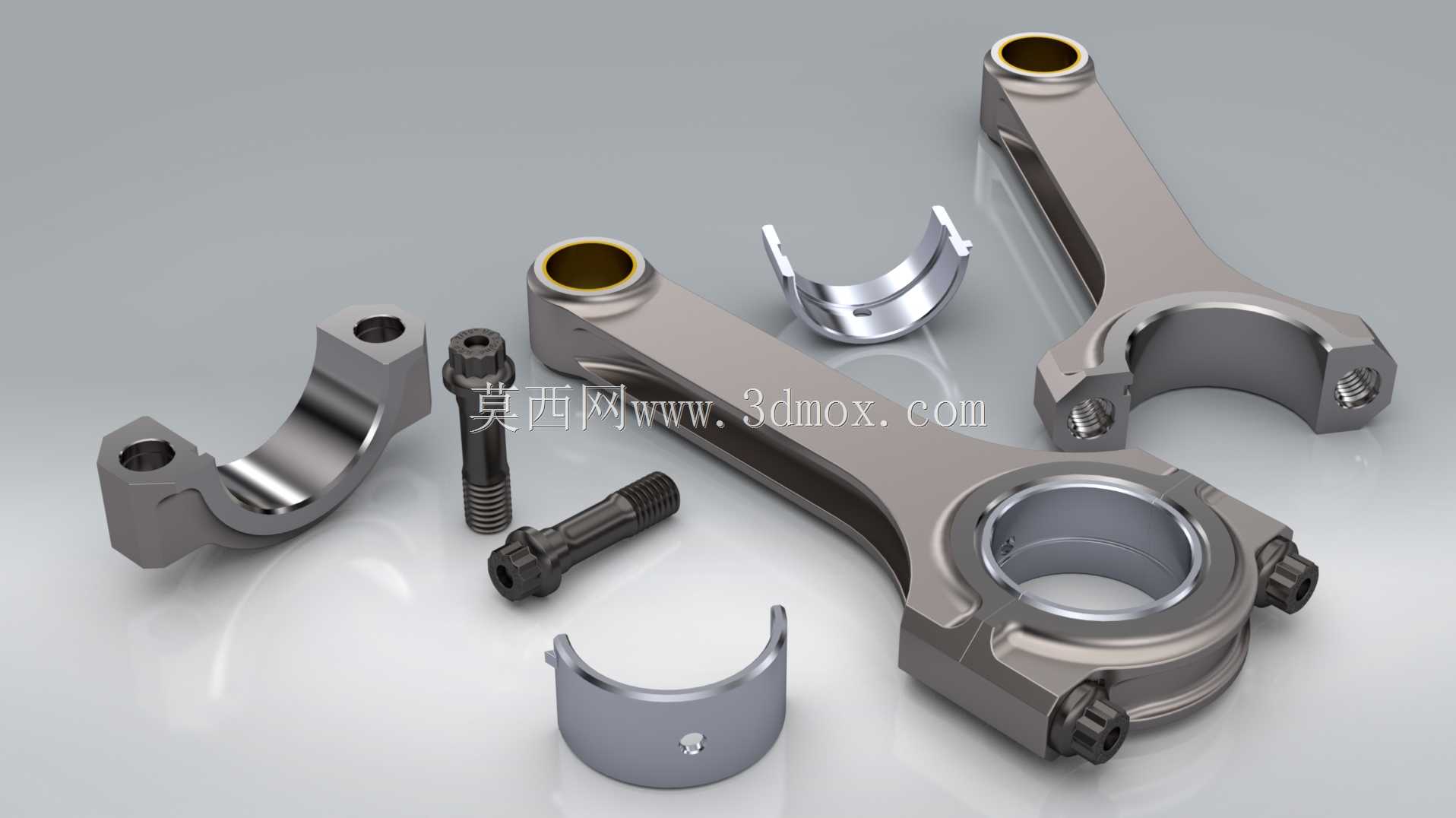

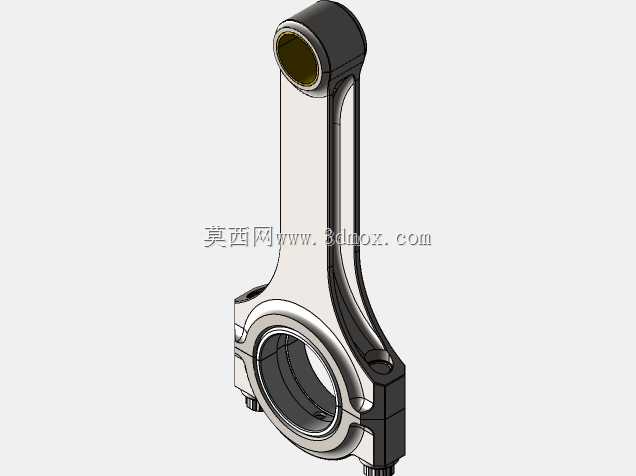

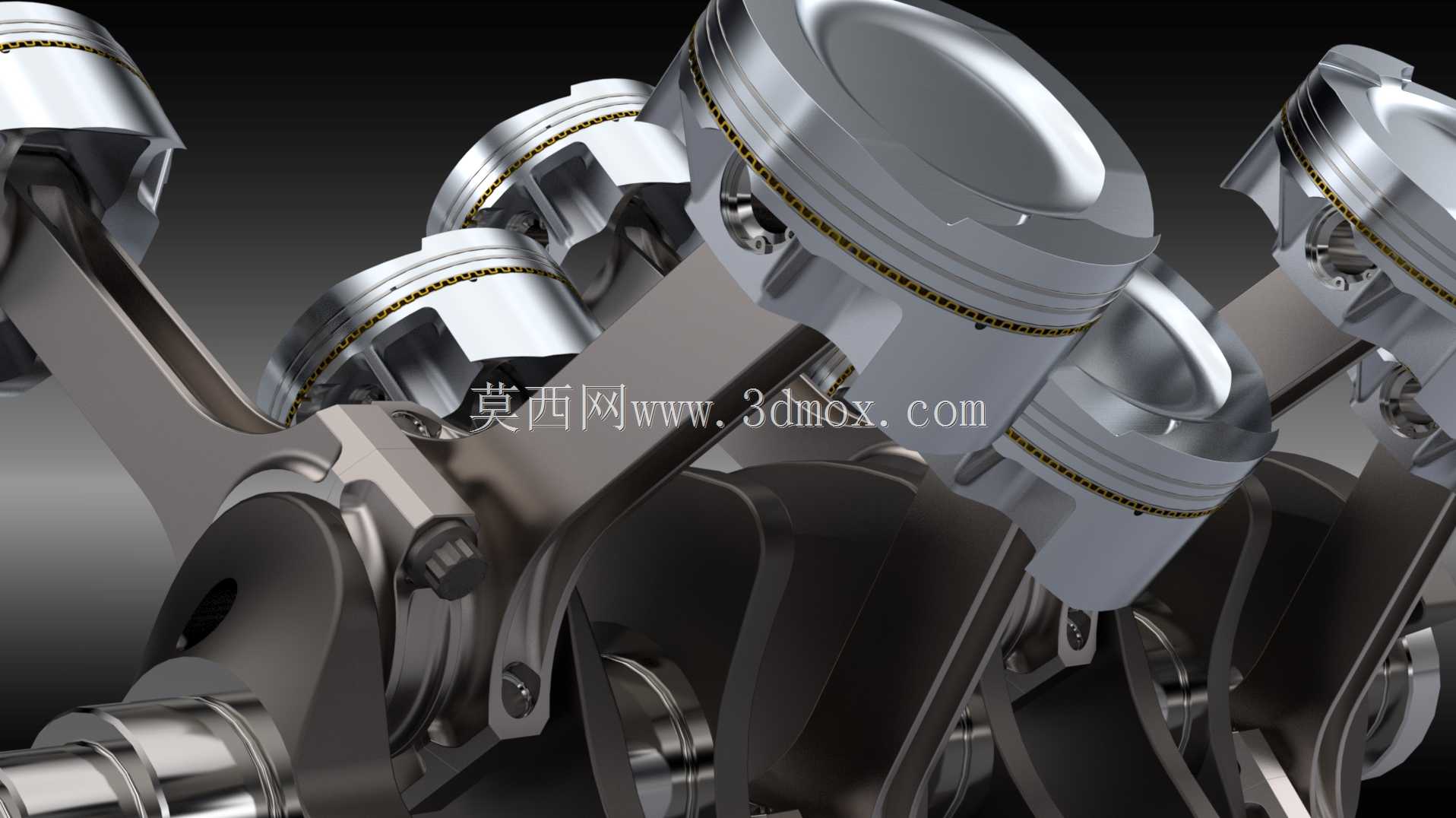

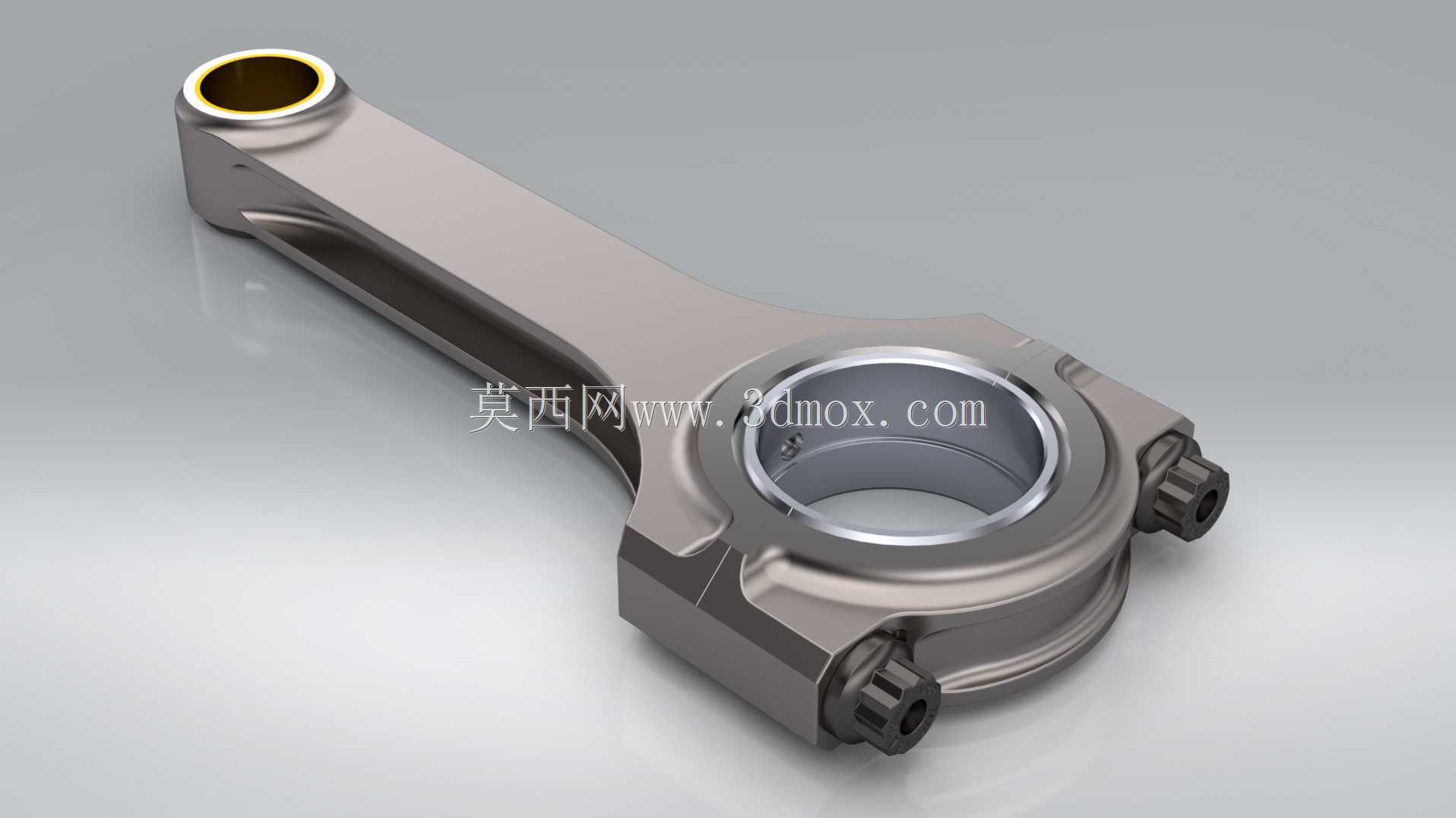

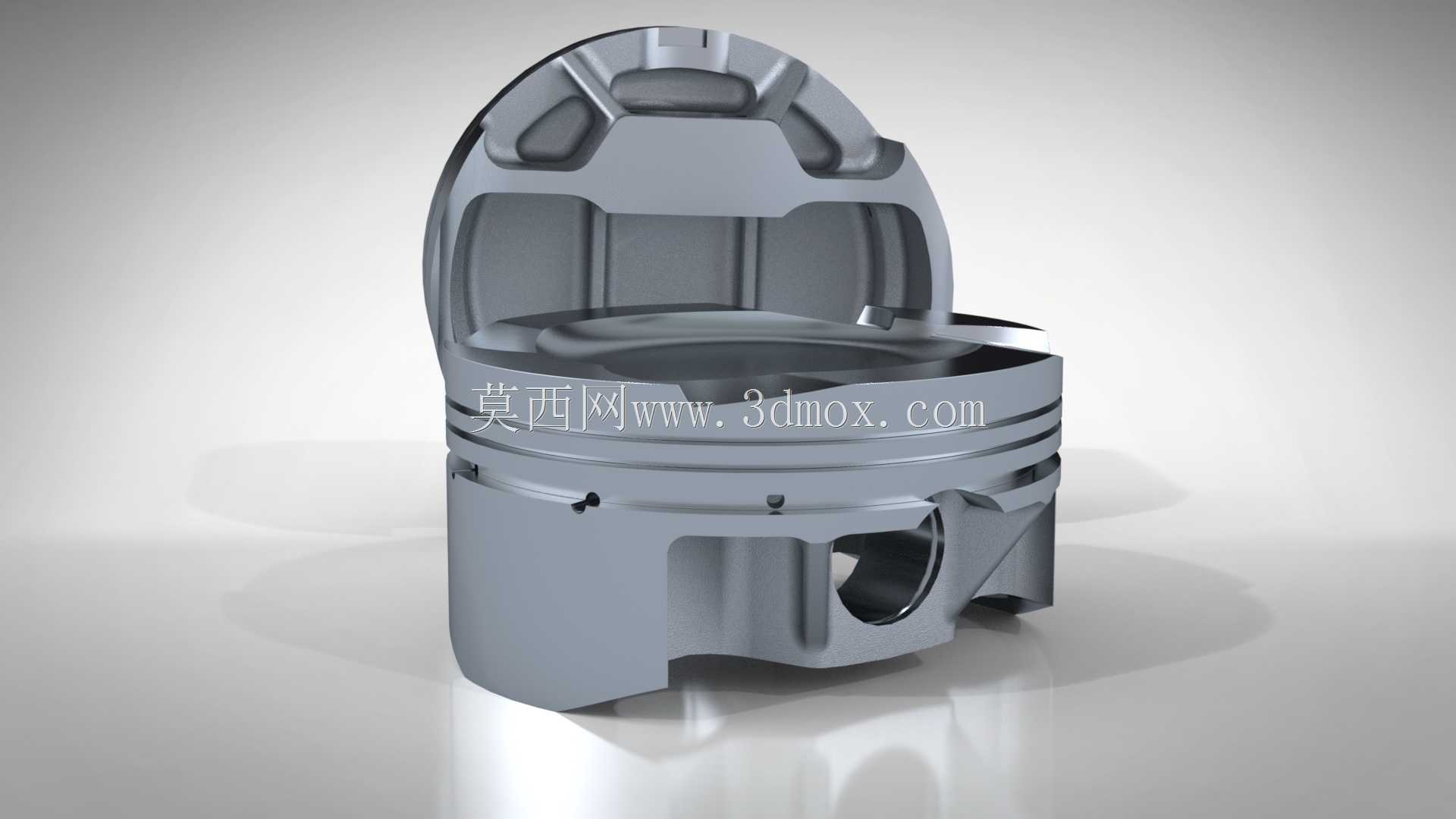

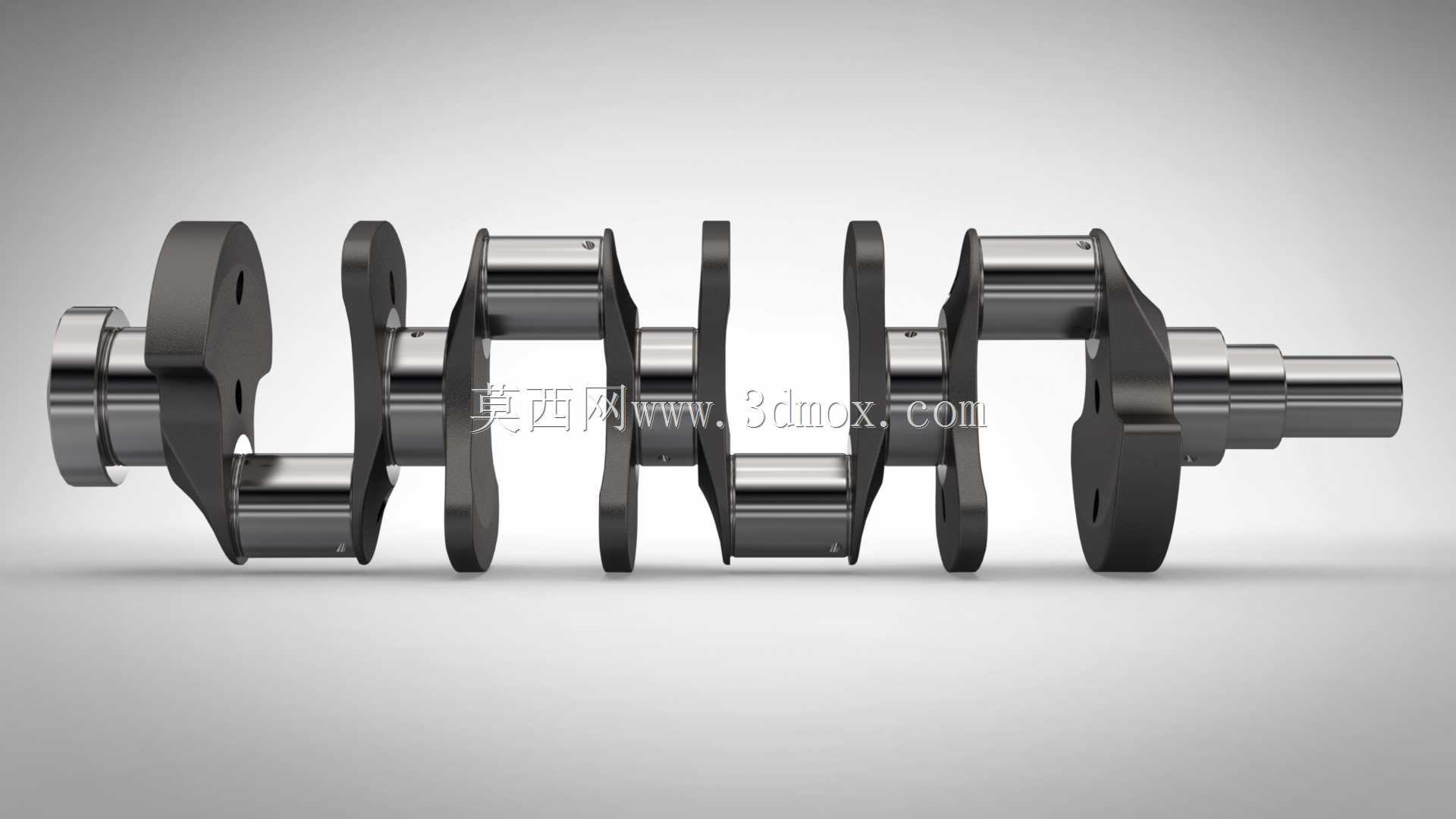

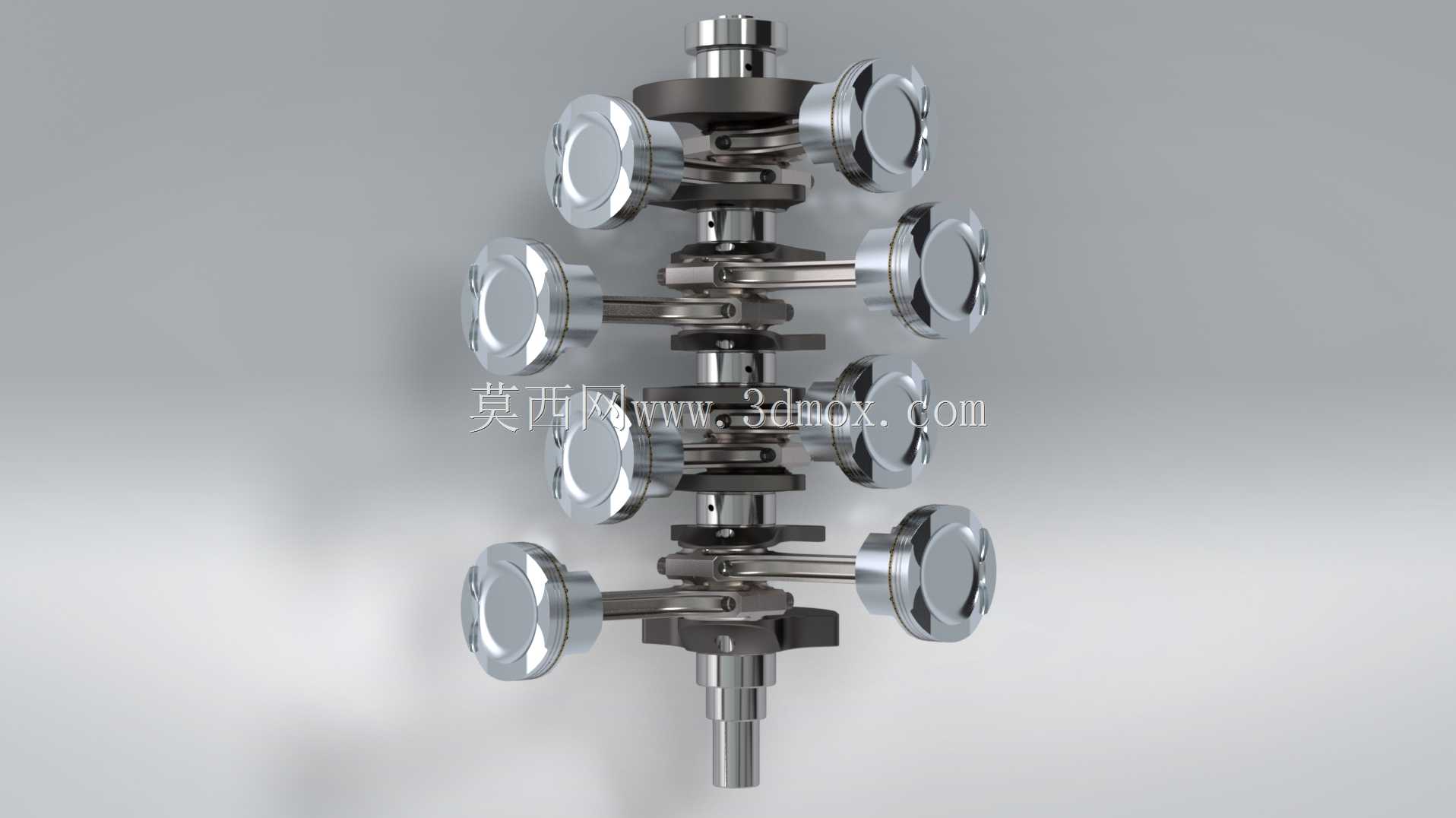

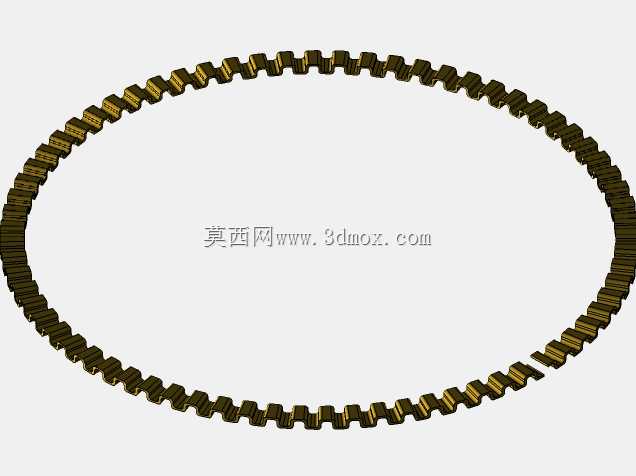

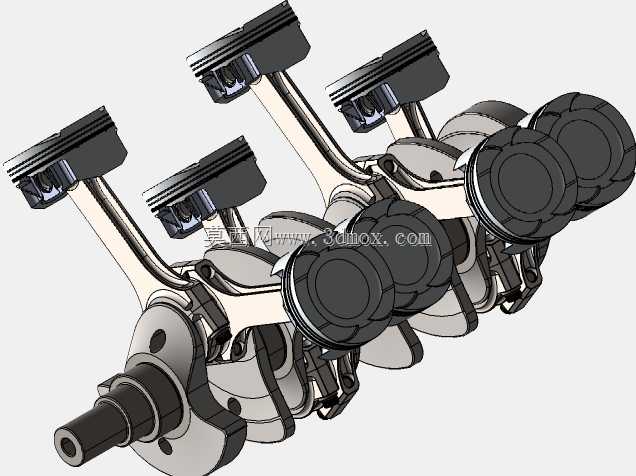

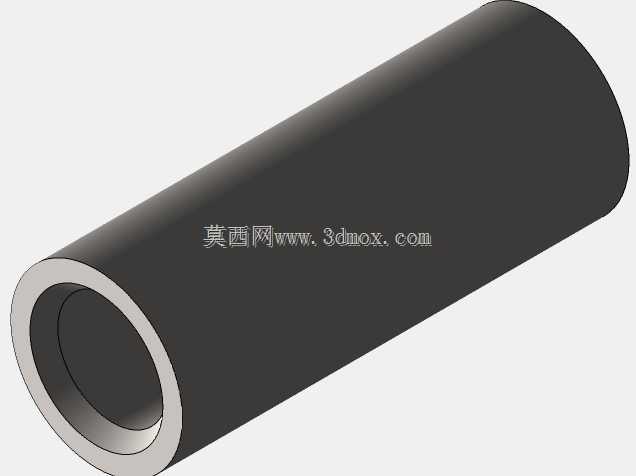

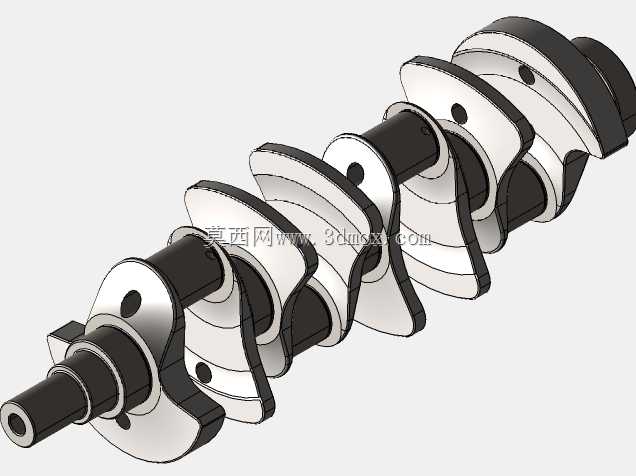

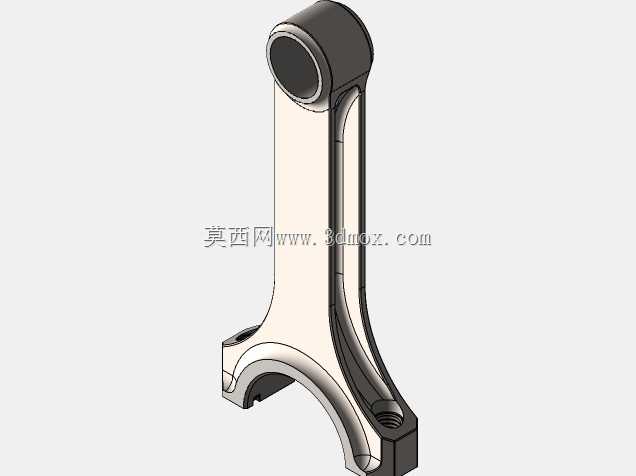

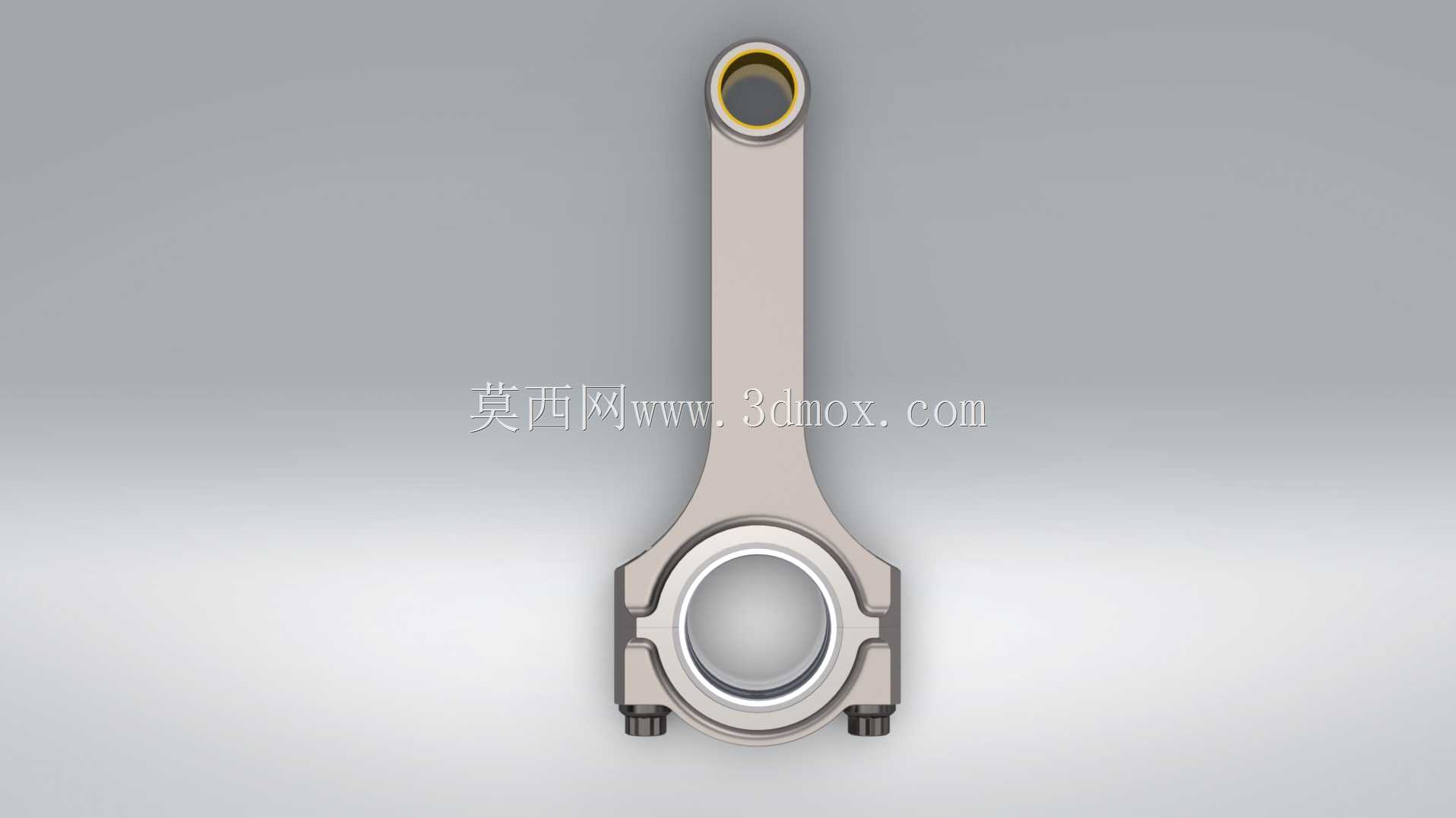

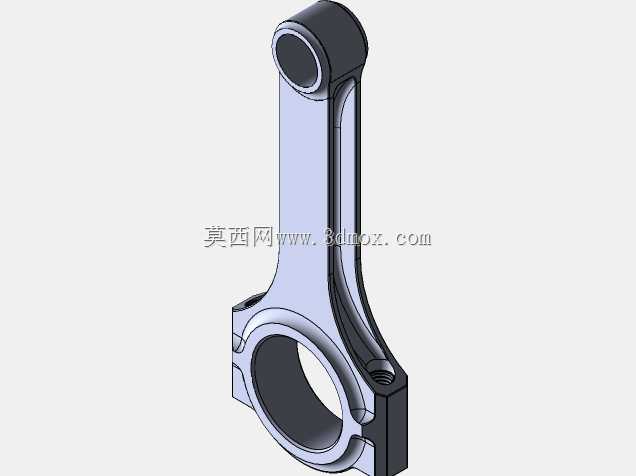

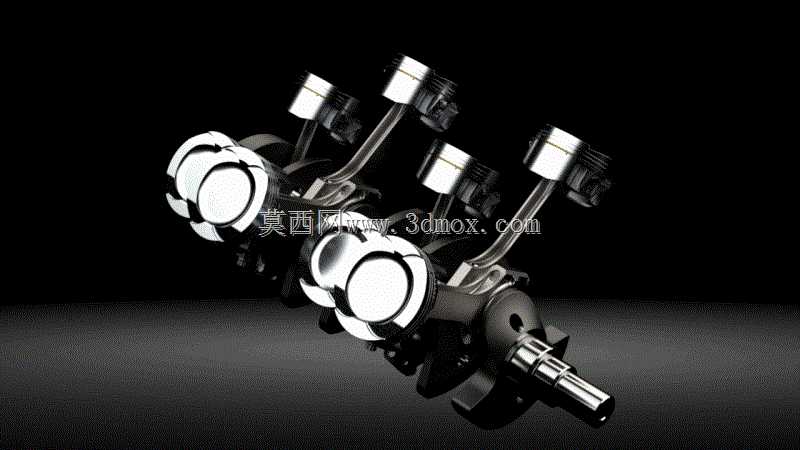

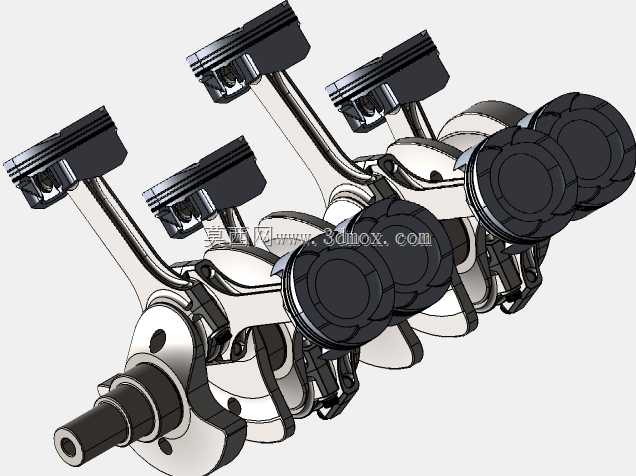

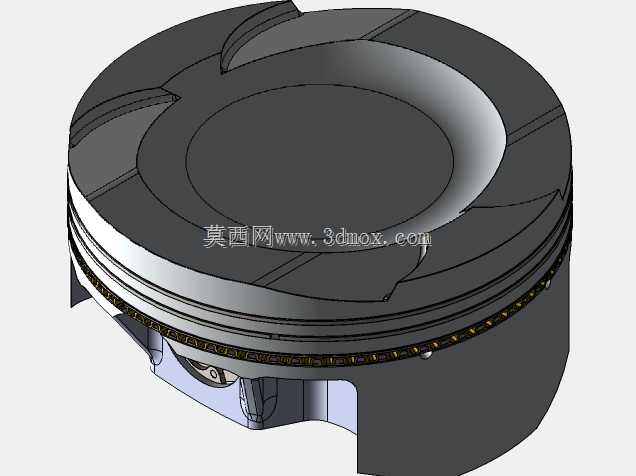

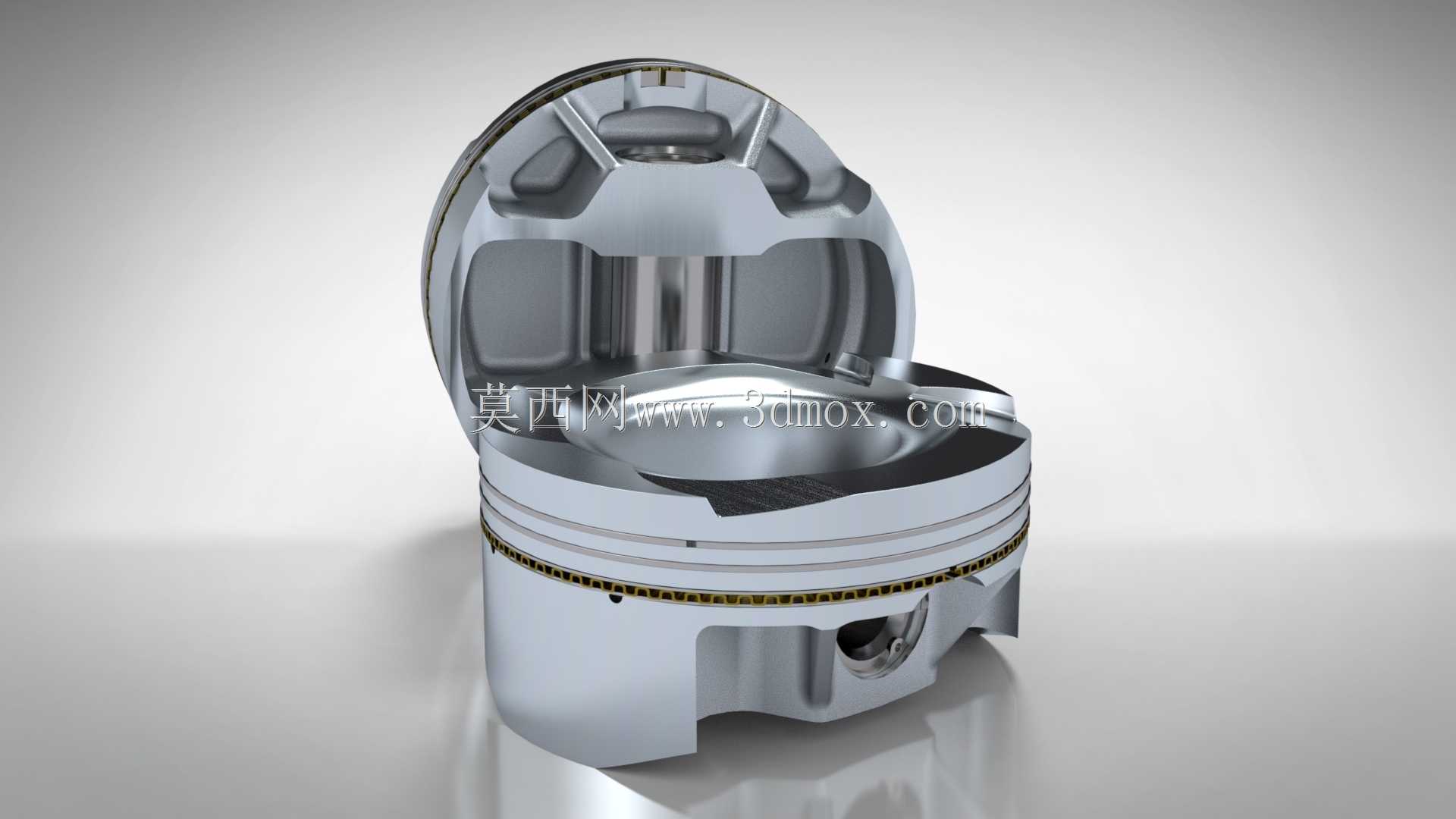

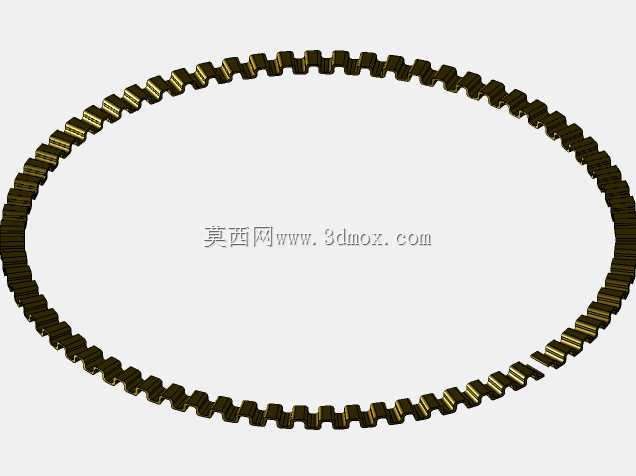

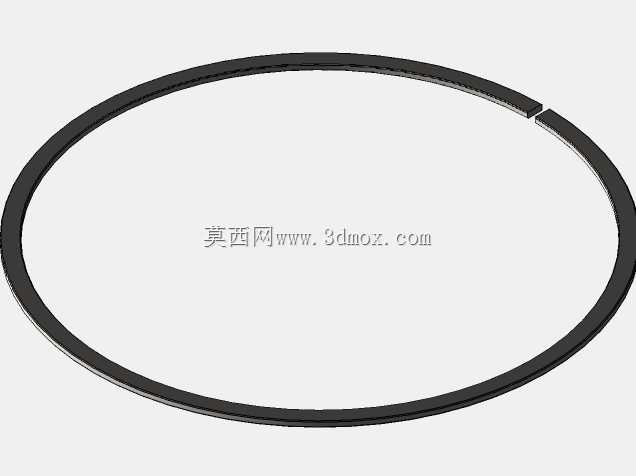

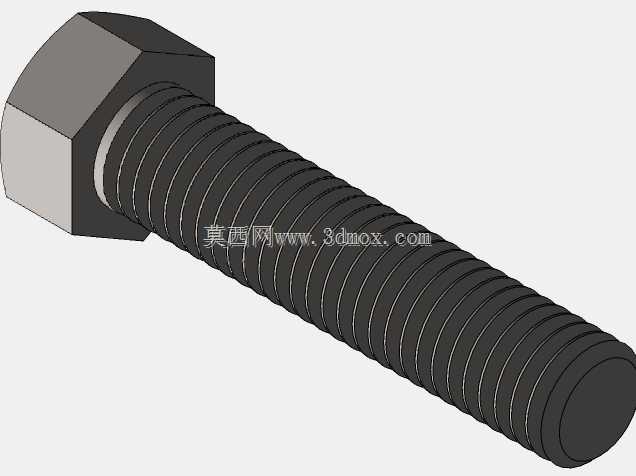

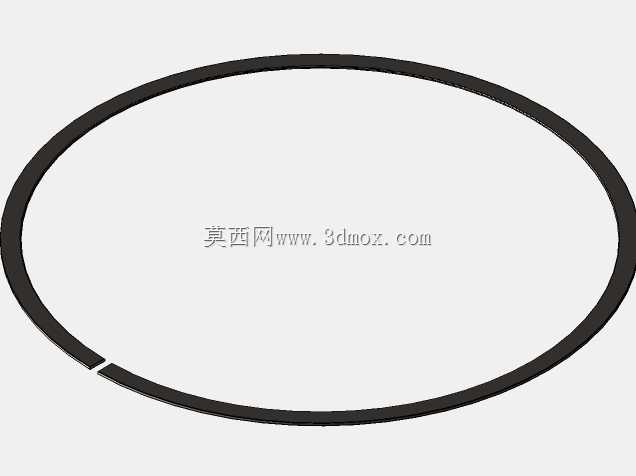

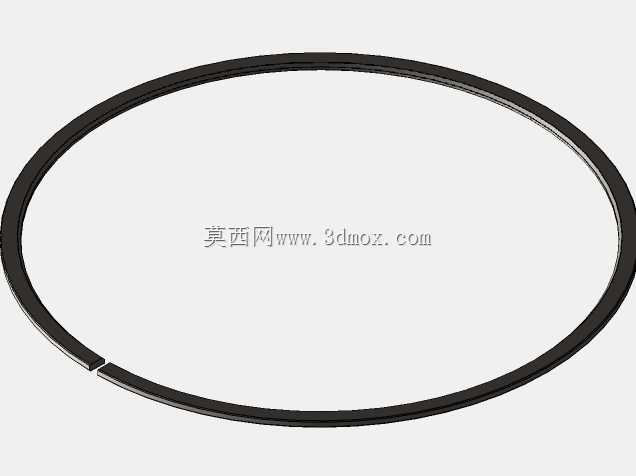

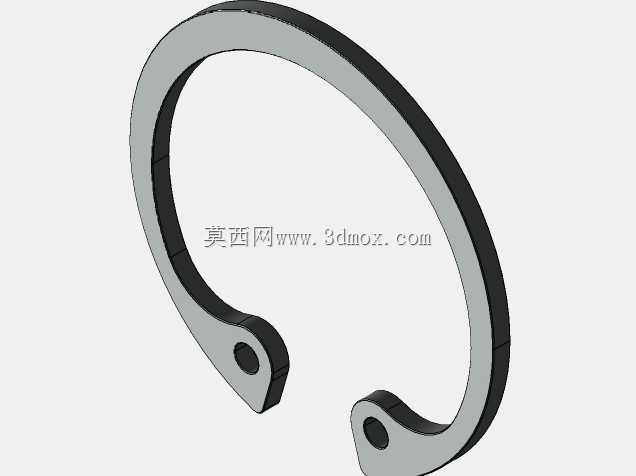

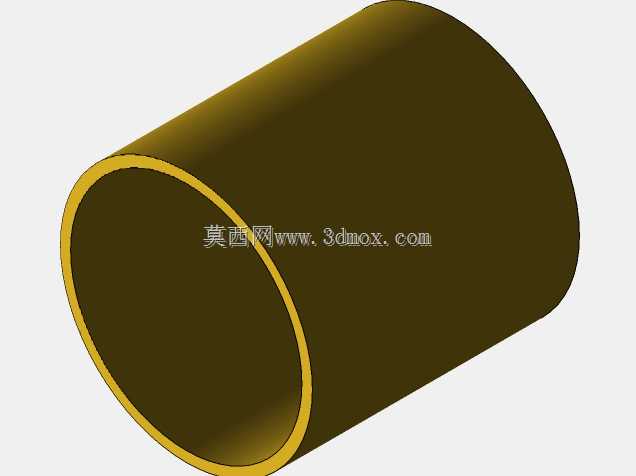

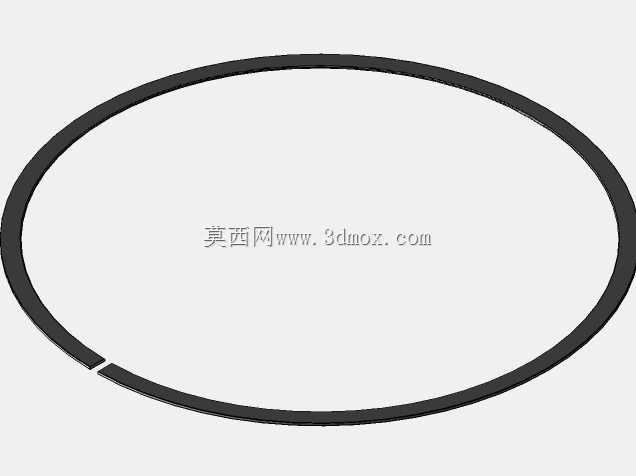

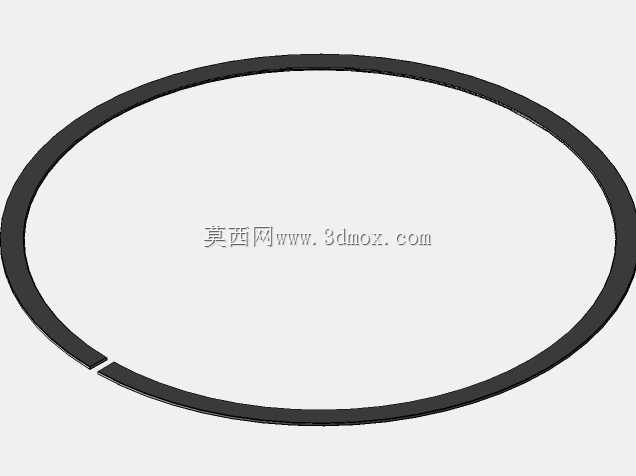

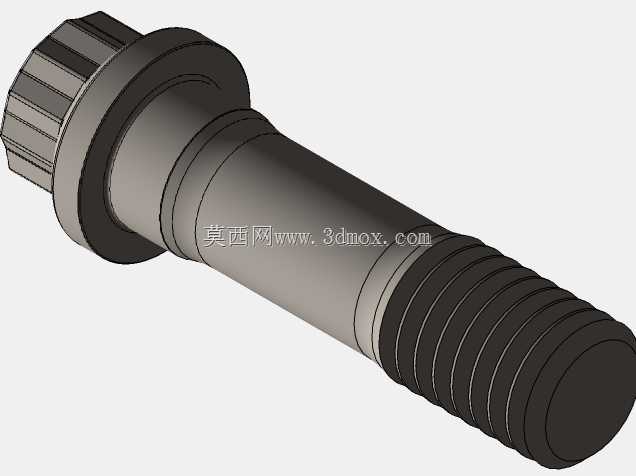

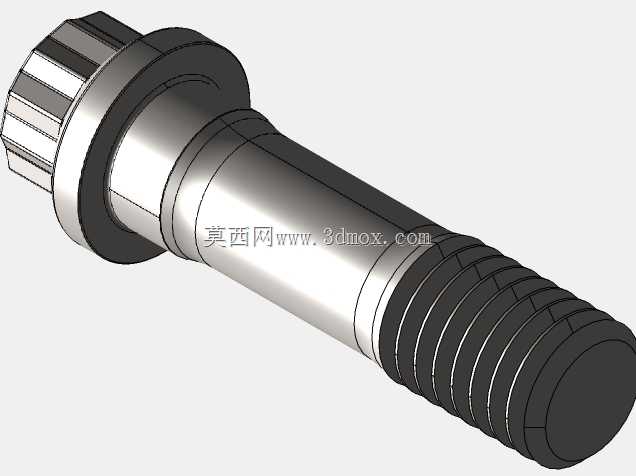

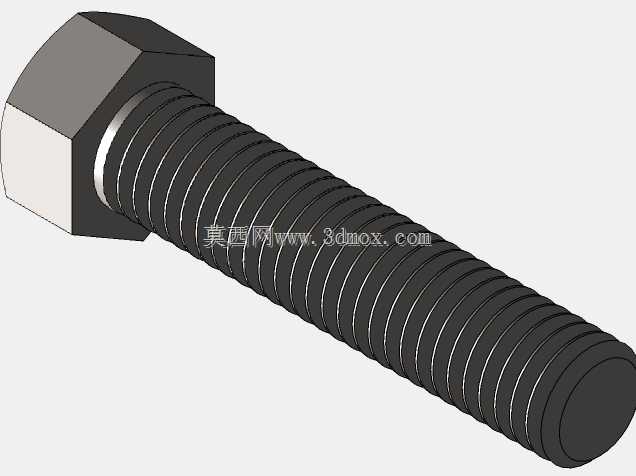

大排量V8机型的曲柄连杆机构在高转速工况下,最容易出现的失效点集中在连杆大头与曲柄销的配合面、活塞销座的应力集中区域,这套组件的结构设计刚好针对这些长期被忽略的加工适配细节做了针对性调整。活塞裙部的型线没有采用常规正圆截面,而是顺着侧推力的作用方向做了微米级的椭圆修形,冷态装配时裙部与缸壁的间隙控制在0.02-0.03mm区间,热机膨胀后刚好能形成均匀的油膜支撑,既不会出现冷启动敲缸的异响,也能避免高负荷下裙部拉伤缸壁的问题。活塞销座的内侧做了渐变式的卸荷槽,没有直接采用直角过渡结构,燃气爆发压力传递到销座时,应力会顺着卸荷槽的曲面均匀分散,不会在销孔边缘形成应力集中导致的疲劳裂纹,这点在改装机型的强化测试里能直接降低40%以上的活塞碎裂风险。连杆杆身采用了工字形截面,截面厚度从大头到小头呈线性渐变,不是等厚设计,锻造时的纤维流向顺着杆身的受力方向排布,高速往复运动时的纵向刚度足够,横向的摆动惯量却能控制在很低的水平,不会因为连杆的横向颤振碰擦曲轴箱内壁。曲柄销的表面做了深度0.2mm的滚压强化,油孔的出口位置特意倒了R1.2的圆角,润滑油从主轴道输送到曲柄销表面时,不会在油孔边缘形成锐边切割油膜的问题,配合轴瓦表面的微凹坑储油结构,哪怕是连续高转速运转,轴瓦的润滑状态也能保持稳定。曲柄臂的配重块外形没有采用规整的扇形,而是根据每一曲柄销对应的活塞连杆组往复质量做了非对称修形,动平衡校正时的去重量比常规对称配重少了近60%,既减少了加工时的铣削工作量,也避免了过多去重破坏曲柄臂本身的结构强度。飞轮连接端的法兰盘端面做了0.01mm的平面度要求,螺栓孔的位置度公差控制在0.02mm以内,飞轮装配后不会出现端面跳动过大导致的离合器抖动问题。整套组件的所有配合尺寸都预留了合理的公差带,没有一味追求高精度增加加工成本,比如连杆大头孔的圆柱度要求控制在0.008mm,刚好匹配量产轴瓦的适配范围,加工时不需要使用超高精度的镗床,普通量产级别的加工设备就能达到要求,同时又能保证装配后的运转稳定性。
