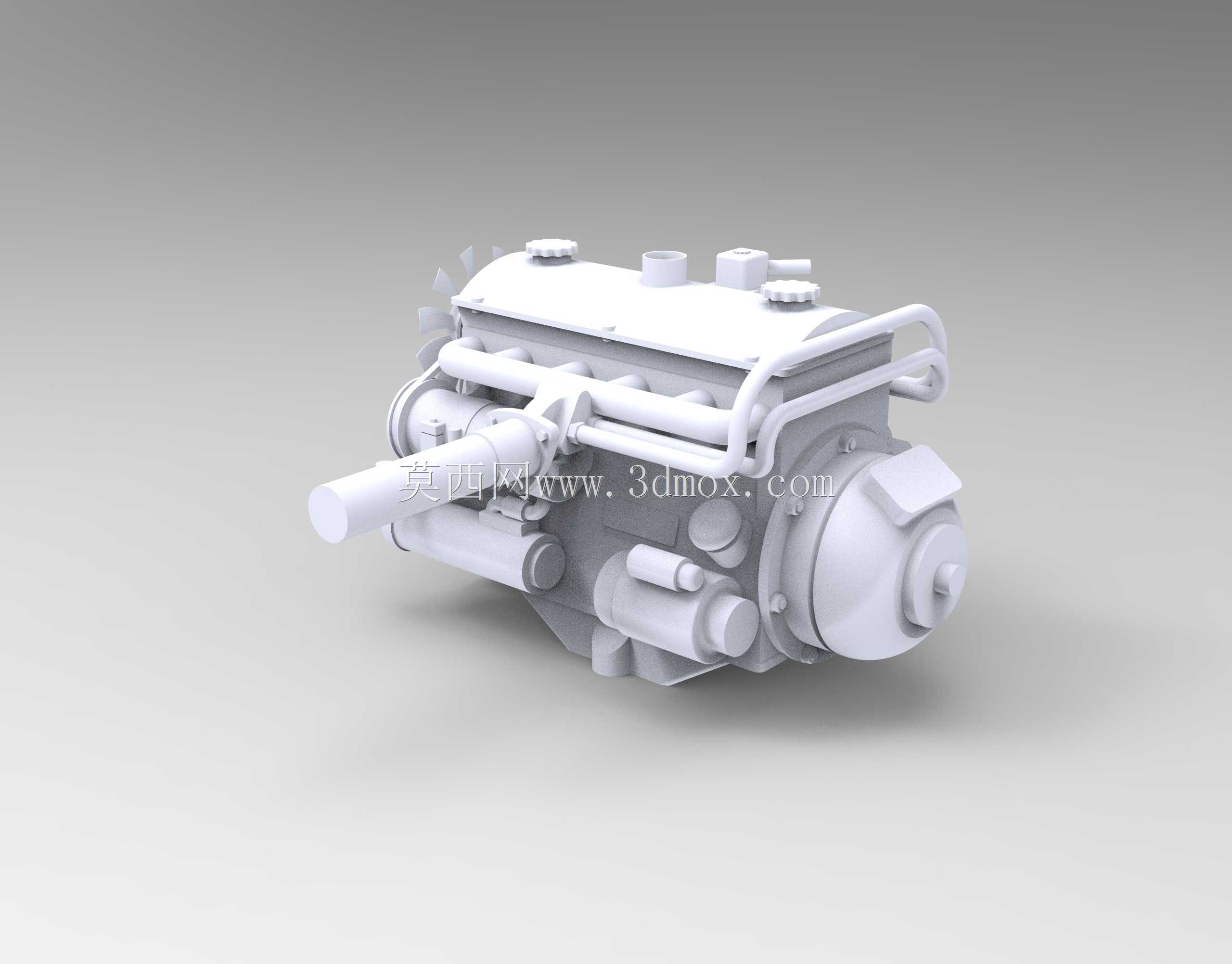

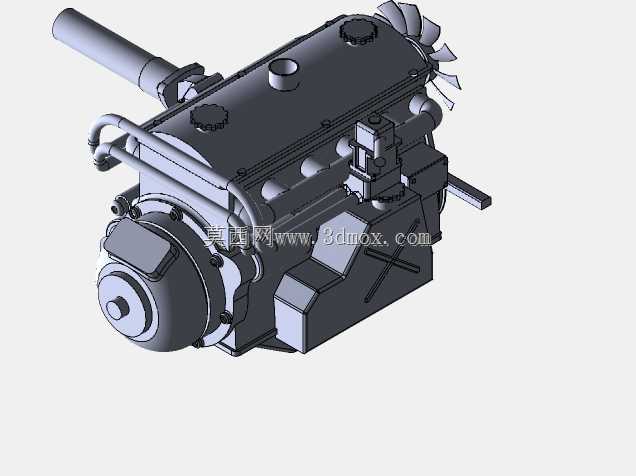

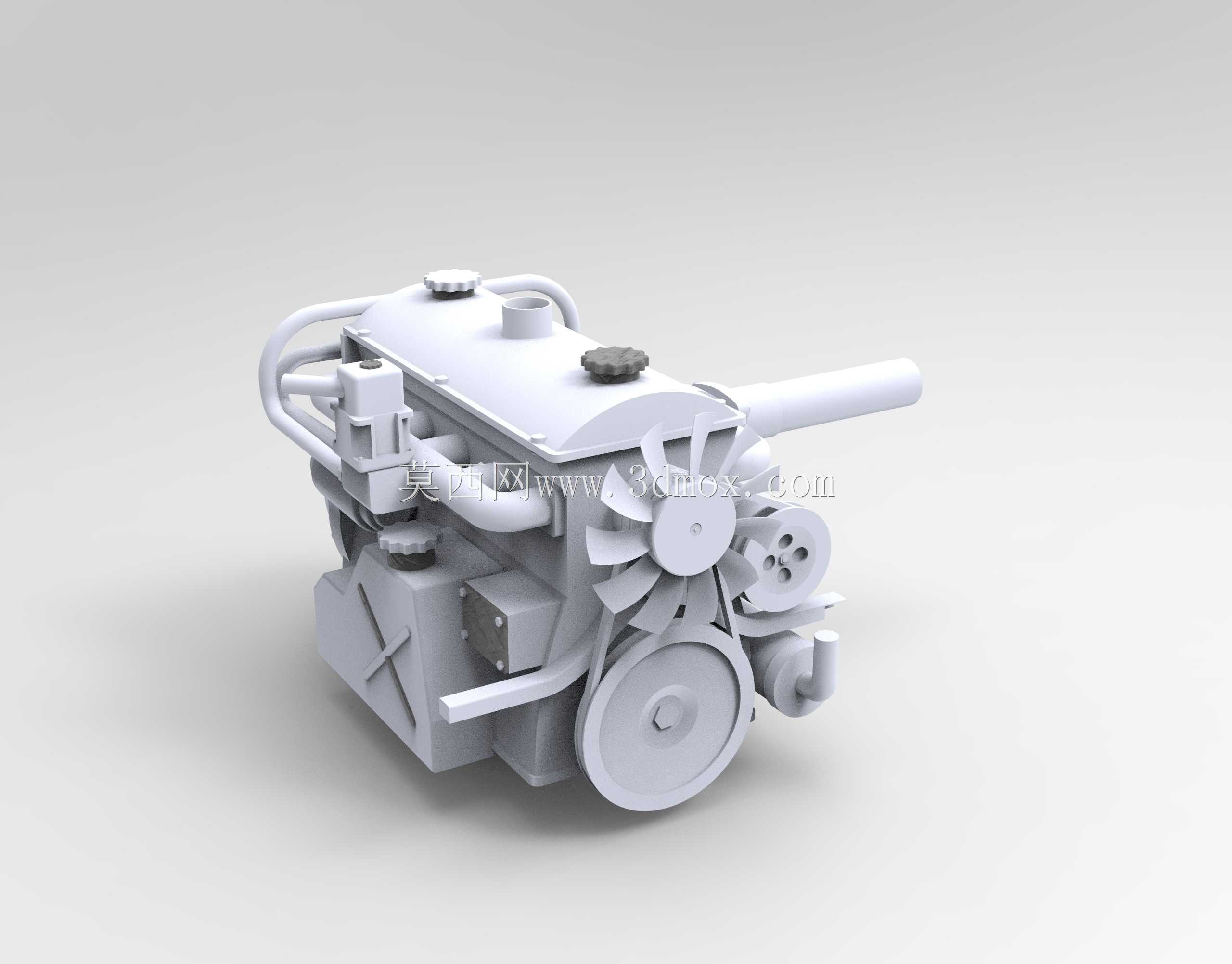

迈巴赫HL42Trkm250型动力装置结构

大排量直列内燃机的缸体水道清砂一直是批量加工里的隐性痛点，这款迈巴赫HL42Trkm250型号动力装置的三维结构在设计阶段就把清砂工艺的避让空间做了前置考量，缸体侧壁的工艺孔位置避开了主油道的加强筋走向，后续机加工时高压水枪可以直接冲净水道内腔的残留型砂，不会出现砂粒卡滞在散热隔层里导致运行时局部过热的问题。风扇端的带轮安装座做了0.12mm的同轴度公差预留，和水泵轴的配合面没有做整圈贴合设计，留出了三分之一的泄压缺口，装配时不用反复刮研端面找正，橡胶密封件压装后不会因为端面过盈量过大出现早期剪切破损。缸盖顶部的加机油口盖特意做了偏心定位凸台，和气门室罩的冲压凹槽完全匹配，日常维护时拧开盖子不会出现密封圈错位掉落的情况，旁侧的通气管路走向避开了排气歧管的热辐射区域，管卡固定点距离排气侧的最小间隙留足了28mm，就算长时间高负荷运行，橡胶管路也不会被高温炙烤出现老化开裂。油底壳的放油螺塞位置做了下沉式凹槽设计，换机油时废油不会顺着油底壳外壁流到车架上，侧面的安装支脚和缸体的连接面加了十字交叉的防滑纹路，螺栓打紧后不会因为整机的高频振动出现支脚移位。前端的辅助输出轴端盖做了分体式密封结构，双唇口油封的外侧加了挡尘环，野外作业时扬尘不会直接侵入油封唇口，能把密封件的更换周期拉长近一倍。进气歧管的法兰面做了微弧形变补偿设计，就算缸盖在热胀冷缩时出现轻微翘曲，法兰面的薄边结构也能随之产生微量形变，不会出现密封垫压不实导致的进气泄漏。每个缸的喷油器安装孔都做了阶梯式导向结构，拆装喷油器时不会碰伤密封铜套，不用额外做导向工装就能快速对位，维修效率能提升不少。
