折叠式四旋翼监视航拍无人机结构设计

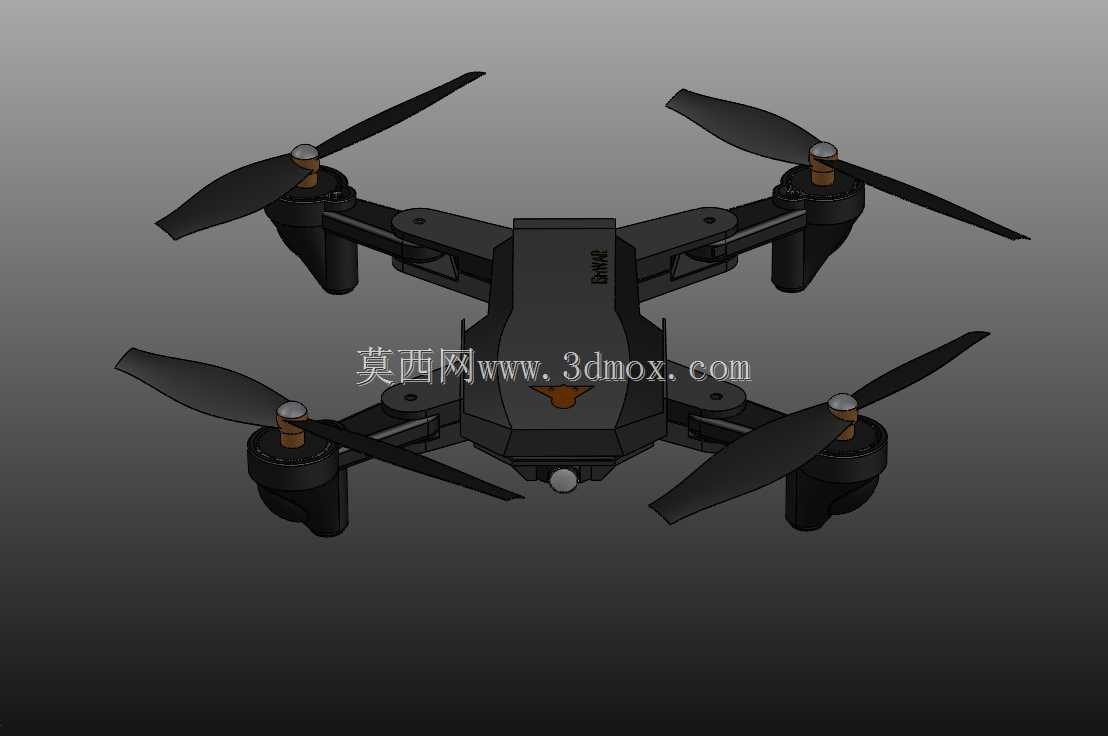

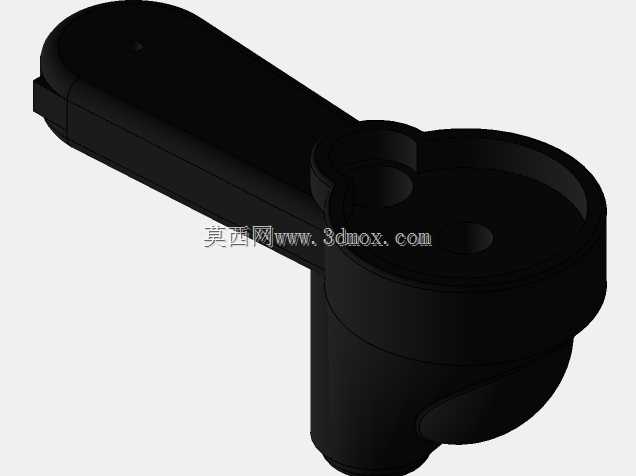

便携类小型无人机的机臂折叠铰接处，长期是户外作业场景里的损耗重灾区，常规卡扣式铰接在反复起降振动、高低温形变后，很容易出现锁止松脱、定位偏移的问题，直接影响旋翼动平衡，甚至出现飞行中机臂折叠的险情。这款监视用途的四旋翼构型，在铰接位置做了嵌套式止口设计，机臂展开后，铰接座的凸台会卡入机臂根部的凹槽，配合侧向的弹簧销锁止，哪怕锁销出现轻微磨损，止口结构也能承担大部分旋翼旋转带来的径向扭力，不会直接出现松脱旷量。

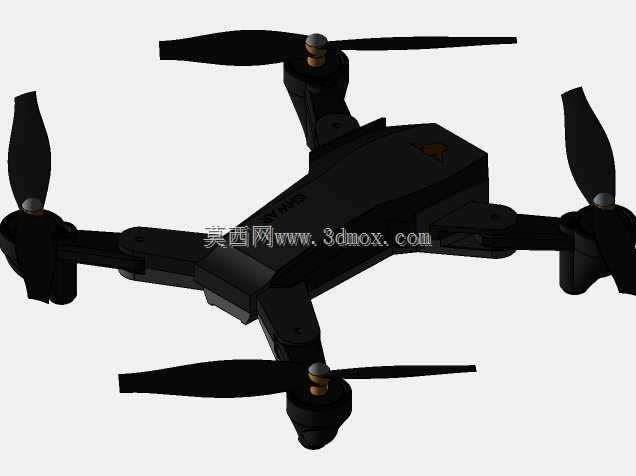

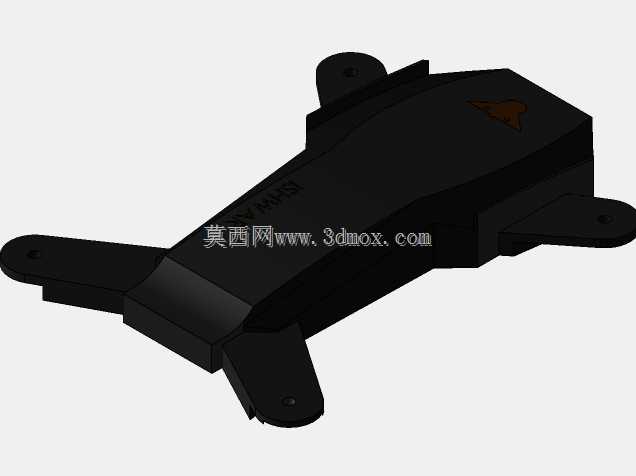

机臂和机身主体的连接位置，没有采用常见的外露走线设计，电源和信号线路全部走铰接轴内部的过线孔，既避免了折叠过程中线路被夹损、户外使用时树枝勾挂线路的风险，也让整机外观更简洁，减少飞行时的风阻。机身主体的上壳做了微弧过渡，没有生硬的直角棱边，曲面曲率顺着机臂铰接座的轮廓自然延伸，既提升了整机的结构强度，跌落时弧形外壳能更好地分散冲击力，也能减少飞行时机身表面的紊流产生。

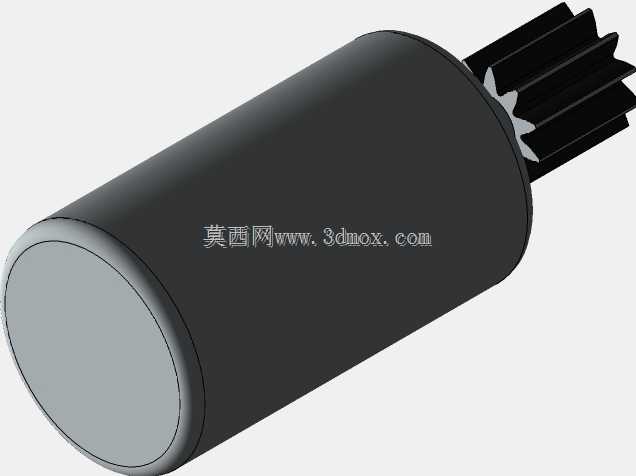

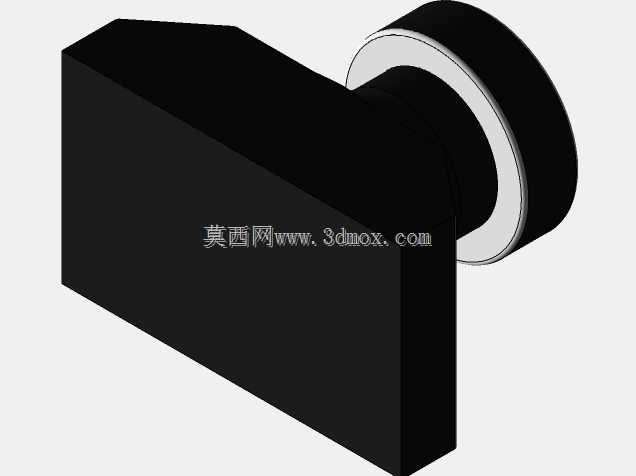

旋翼电机的安装座做了下沉式设计，电机主体嵌入机臂端部的安装槽内，仅输出轴和桨夹外露，相比常规的上置安装方式，能降低整机重心，减少飞行时的姿态晃动，对于搭载监视摄像模块的机型来说，更稳的飞行姿态能大幅提升画面清晰度。机身前部的摄像模块安装位做了内凹处理，镜头周围的壳体形成一圈防护檐，轻微碰撞时不会直接磕碰到镜头镜片，也能减少飞行时侧向杂光对镜头成像的干扰。

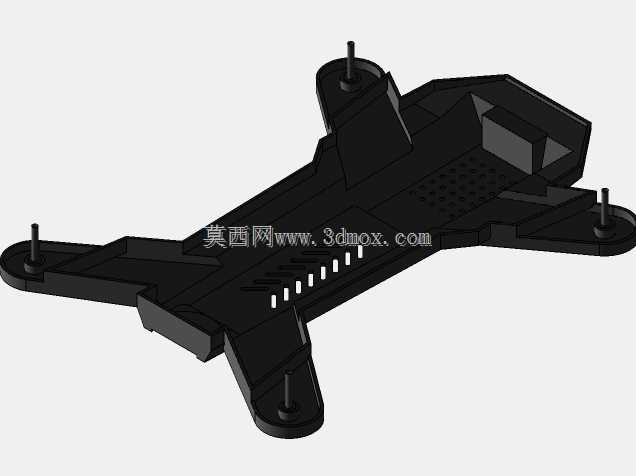

机身底部的起落支撑做了一体化的弧形凸起，没有额外加装外置起落架，既减轻了整机重量，也避免了外置起落架在折叠收纳时突出剐蹭，收纳后整机轮廓规整，能直接放入便携收纳包中。电池仓设置在机身重心位置，仓盖采用滑扣式设计，更换电池时不需要额外工具，滑开即可取出电池，仓盖内侧贴有缓冲泡棉，飞行时能吸收电池的振动，也能避免电池在仓内晃动影响重心。

每处结构的取舍都围绕户外监视作业的实际需求，没有为了外观炫酷增加多余的装饰结构，所有曲面和棱角的设计都兼顾了结构强度、风阻控制和加工便利性，注塑成型时壳体的拔模角度均匀，不需要复杂的侧抽芯结构，能有效降低量产时的模具成本和不良率。铰接位置的零件公差控制在0.02mm以内，既保证折叠时的顺畅度，也不会出现旷量影响飞行精度，反复折叠测试上千次后，锁止结构的定位精度依然能保持在初始状态的95%以上，完全能满足日常户外作业的使用强度。
