FPV竞速无人机迷你配电板集成设计

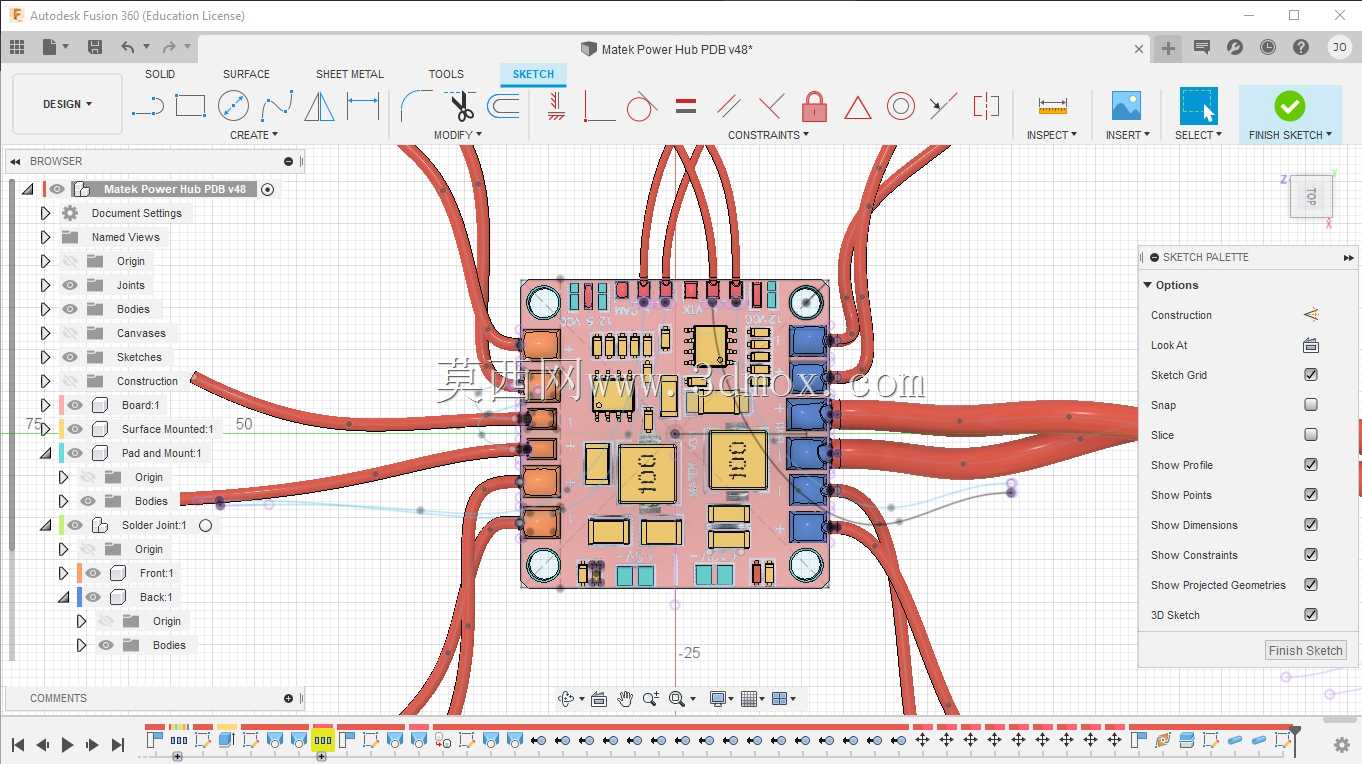

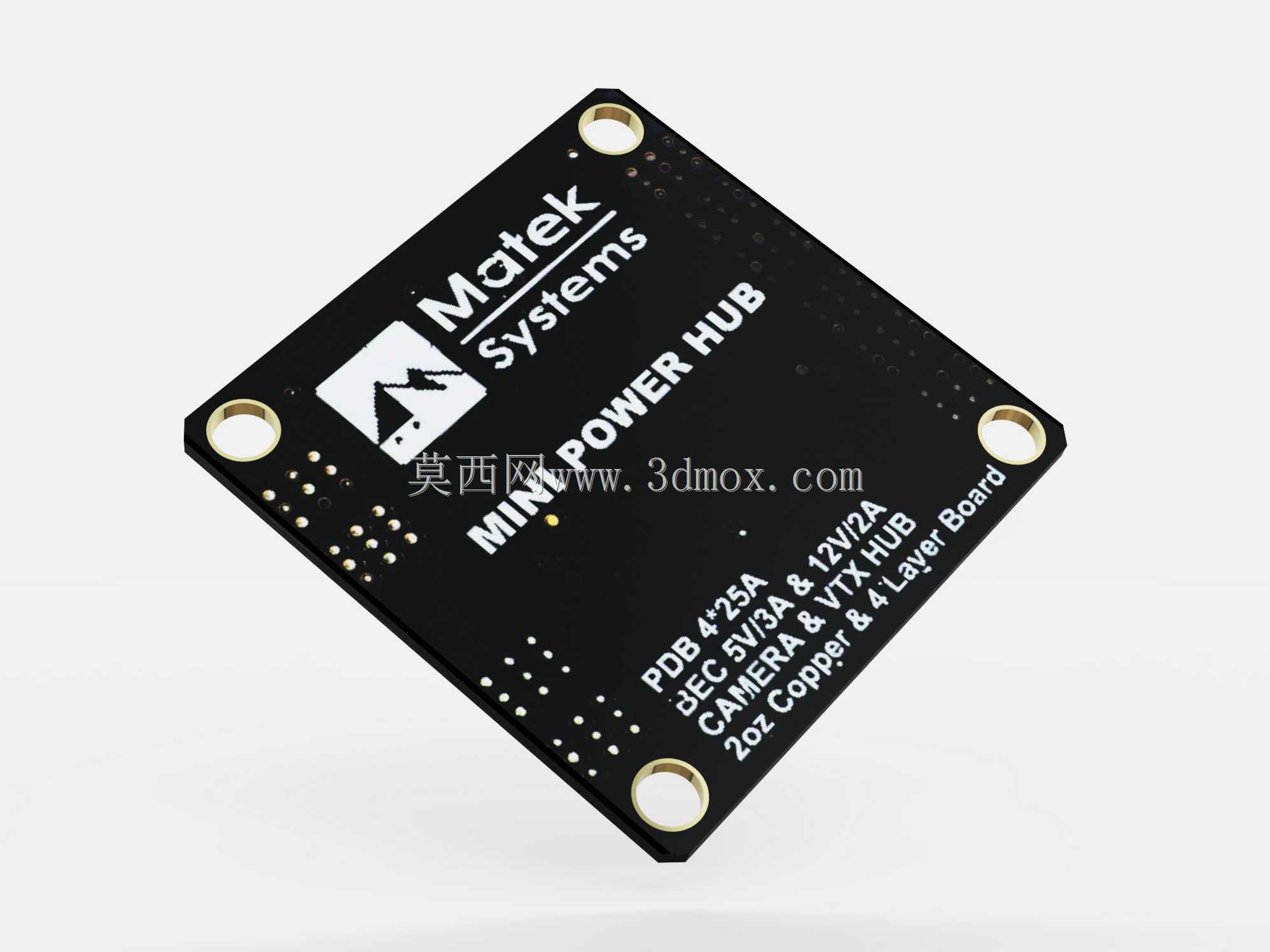

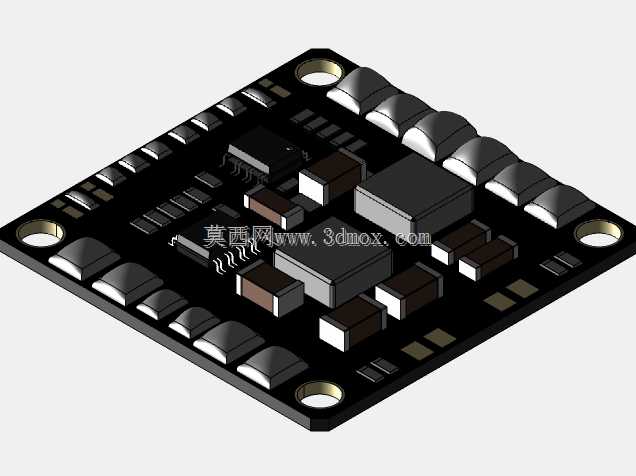

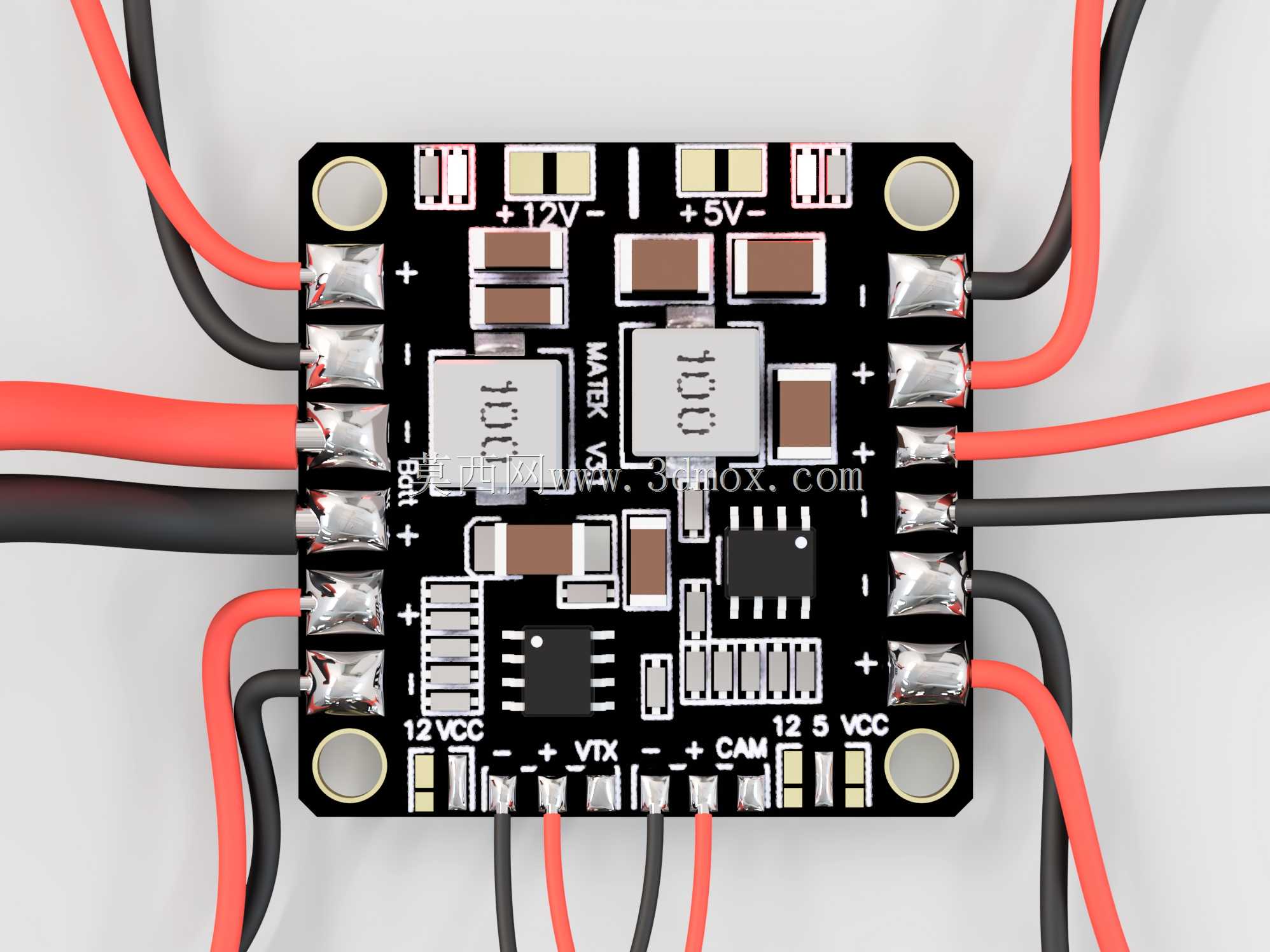

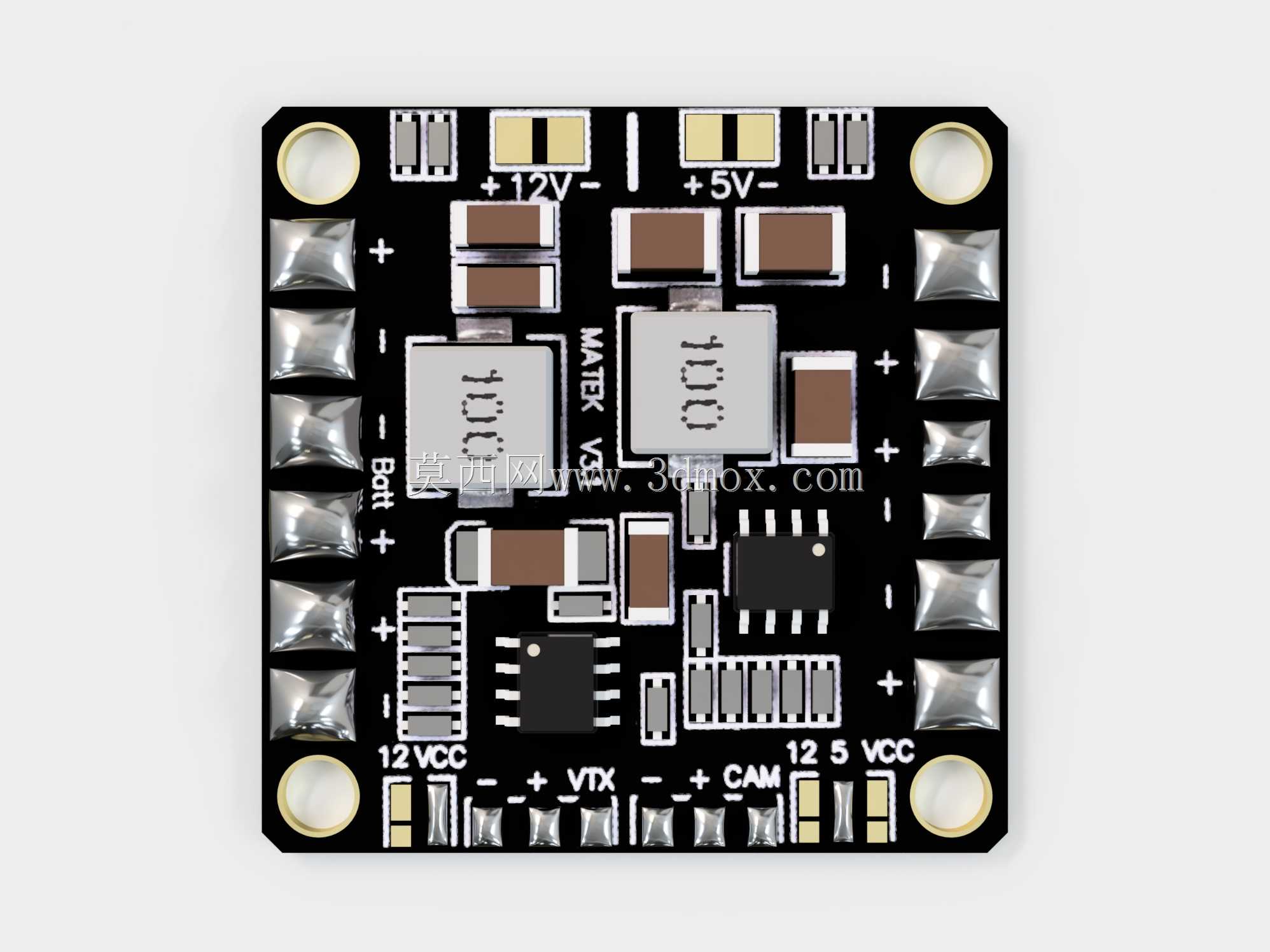

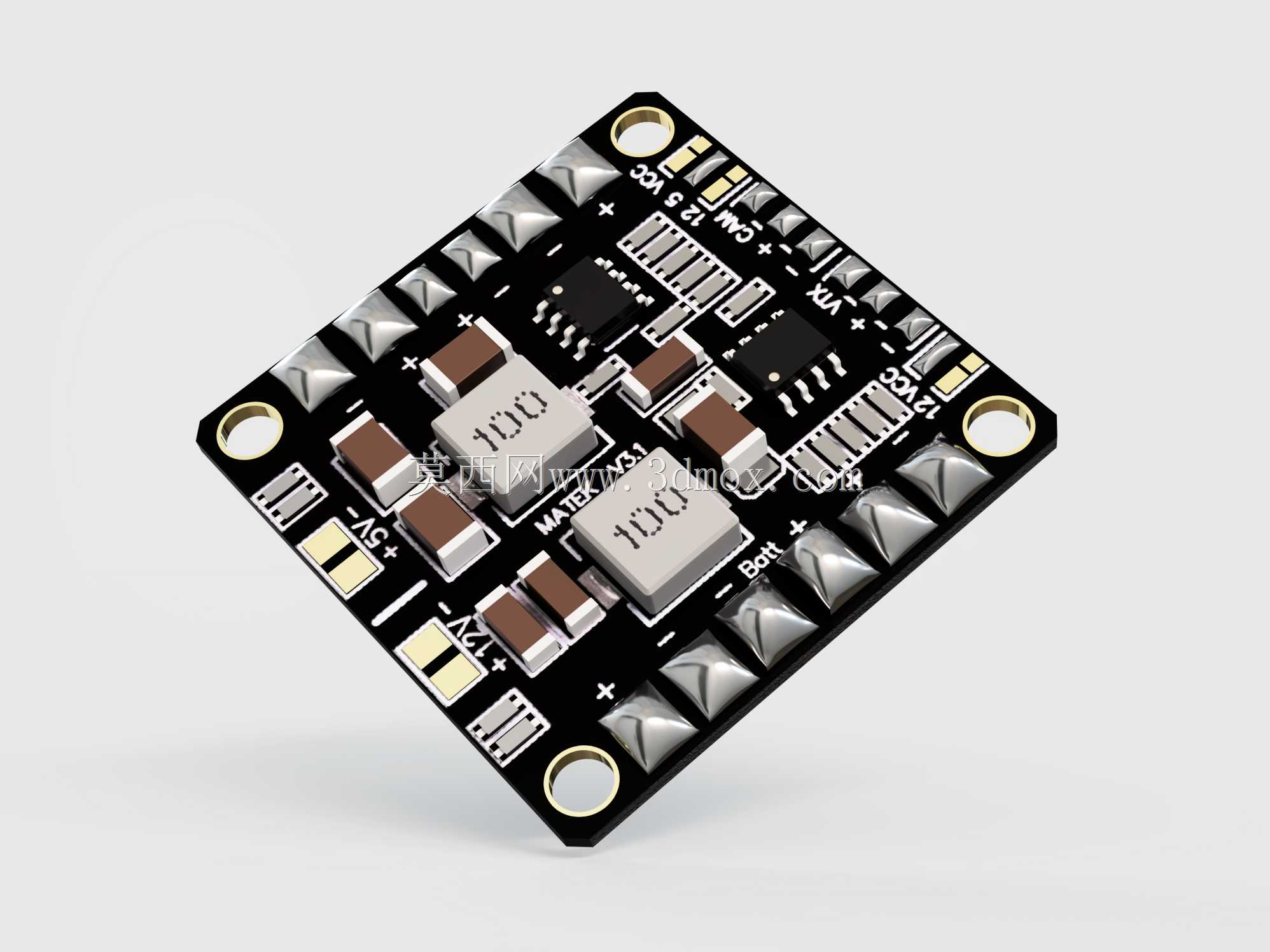

FPV竞速无人机飞行时的剧烈振动、瞬时大电流拉弧，一直是机载配电模块失效的核心诱因，常规分立式接线不仅重量冗余，虚焊脱焊的故障概率会随炸机次数指数级上升。这块36mm见方的迷你配电板，把5V与12V双路BEC、电源焊盘、信号通路全部压在四层PCB结构里，表层铺锡做露铜处理，焊盘特意做了加宽加长的鱼形设计，就算飞手在赛场紧急换电时烙铁温度不稳，也能保证焊锡浸润面积足够，不会出现冷焊后飞行中掉电的问题。四个角的安装孔严格对齐30.5mm标准飞控安装间距，孔位周围特意做了无铜隔离圈，锁尼龙柱的时候不会刮伤表层走线，也避免螺丝过长顶穿内层信号层造成短路。板载的两路BEC输出端都预留了LED指示灯焊盘，飞手在地面调试时不用接万用表，扫一眼灯的亮灭就能判断供电状态，10A持续输出的余量足够扛住图传、摄像头、舵机同时满负载的瞬时电流冲击，就算电机堵转也不会直接拉垮整机供电。表层的丝印特意做了加粗处理，电池输入、舵机输出、图传供电的标识全部放在焊盘旁侧，就算在光线昏暗的外场调机，也不用凑到板前找引脚定义。背面的元件全部做了贴边布局，中间区域留空给飞控的减震球让位，不会出现安装时元件顶到飞控底板造成的应力损伤，焊锡片成对预留在ESC焊盘位置，新手焊接时不用自己上锡挂锡，直接把电调线放上去加热就能完成焊接，大幅降低新手焊连相邻焊盘的报废概率。整板6g的重量控制在竞速机的冗余范围内，不会给机架增加额外的负载，双路独立供电的设计把数字电路与动力电路的地做了单点隔离，图传不会因为电机调速出现横纹干扰，飞控的采样数据也不会因为电源纹波出现跳变，就算做满杆度的翻滚动作，供电稳定性也能保持一致。
