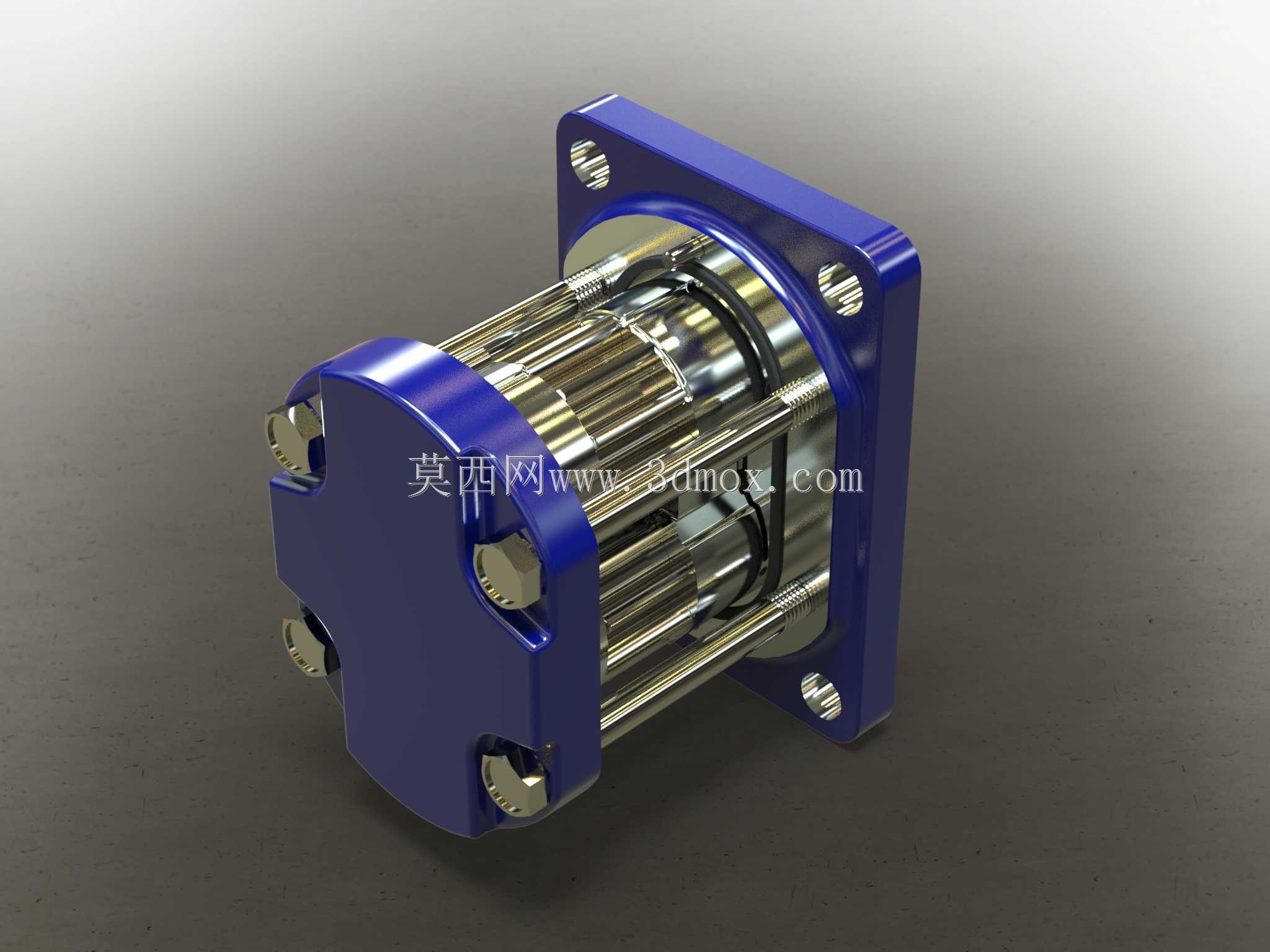

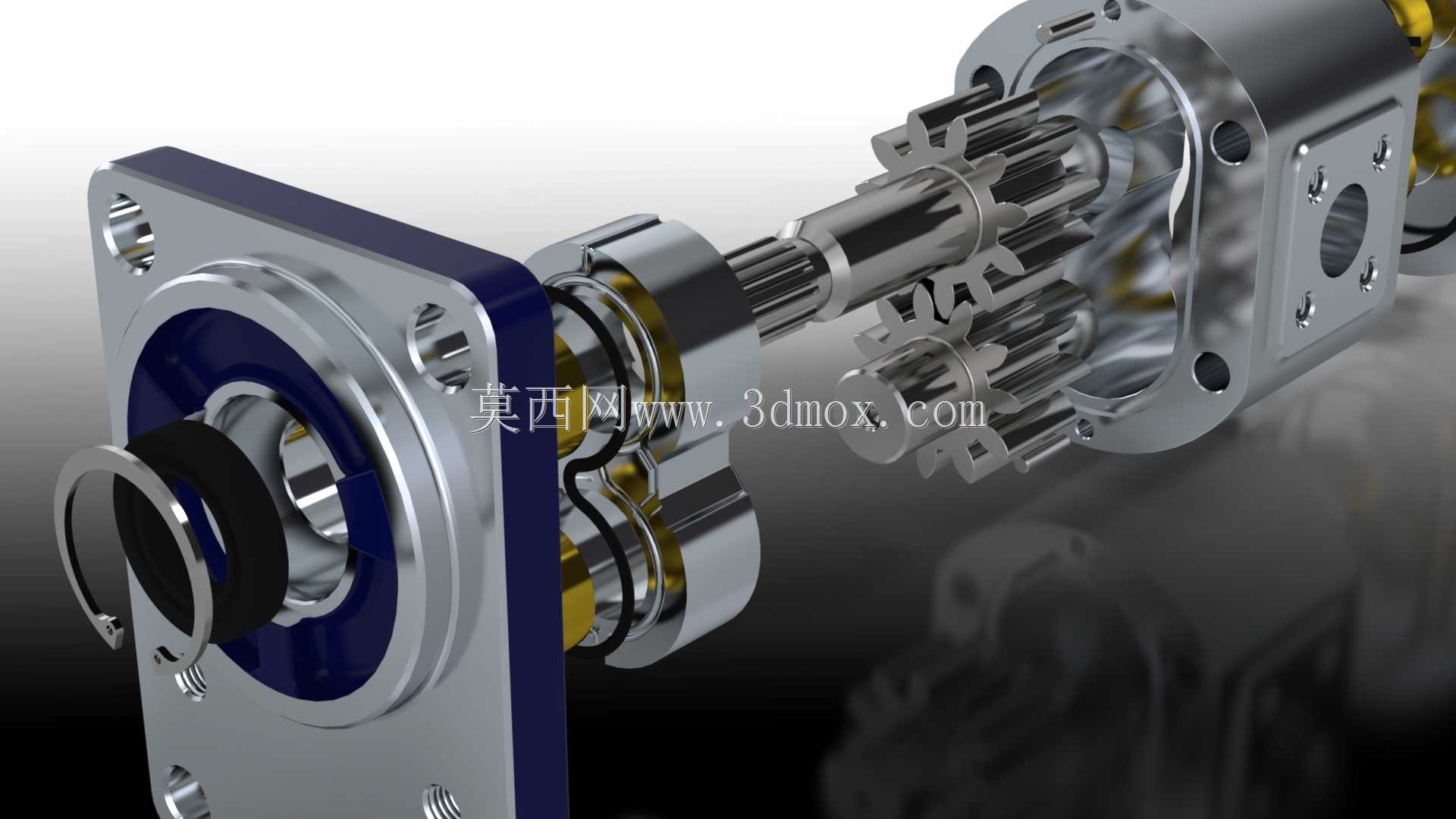

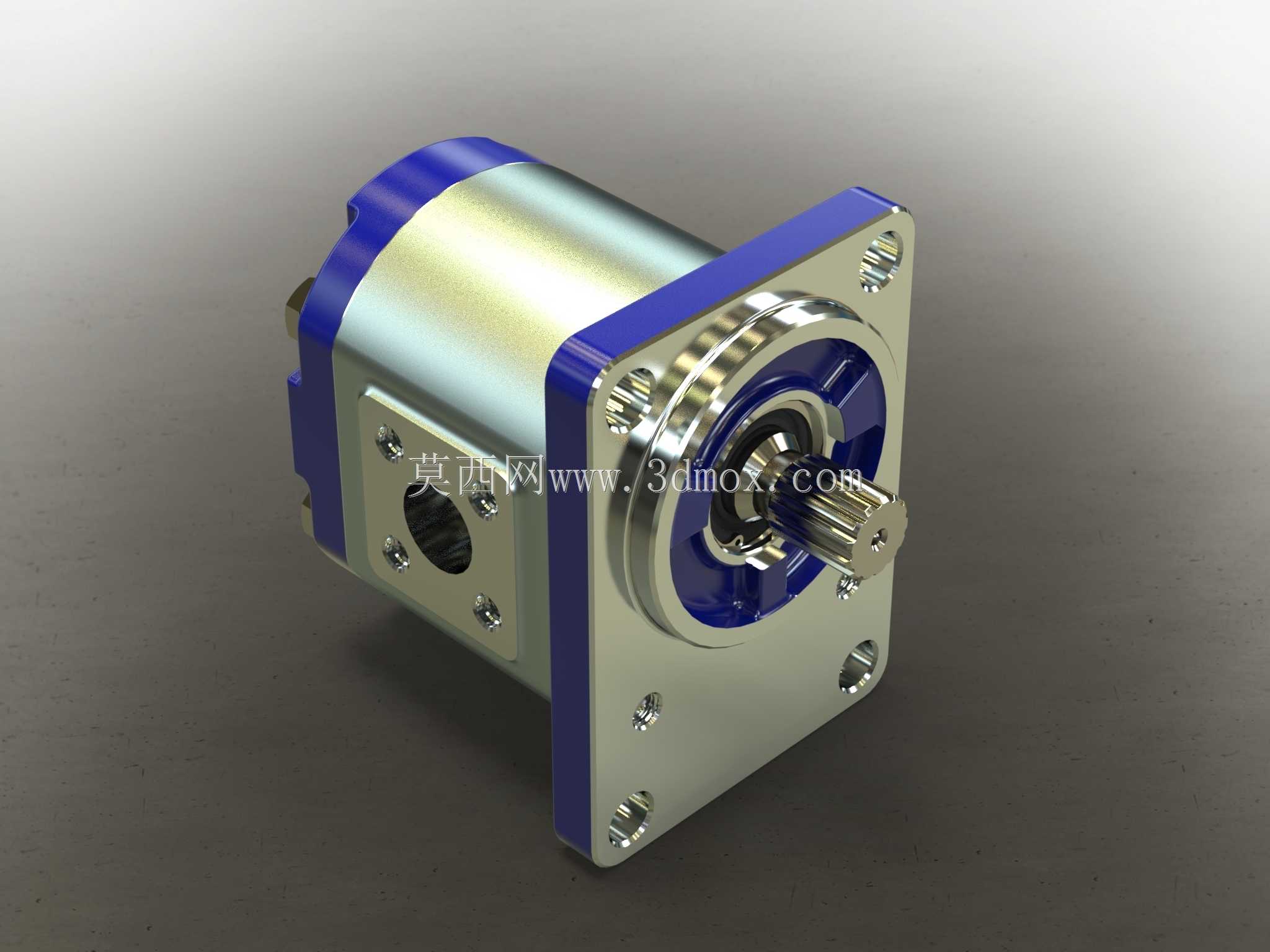

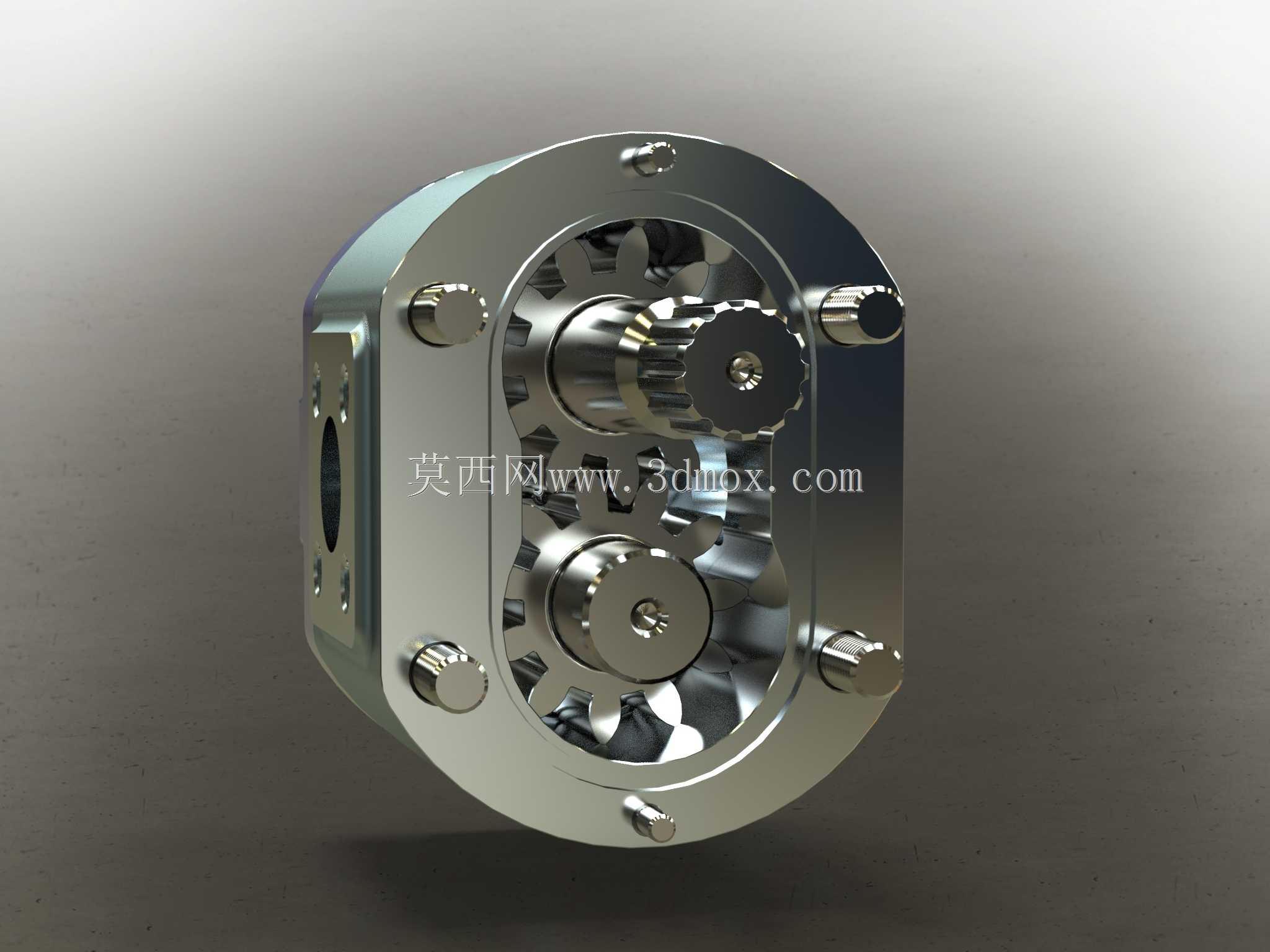

外啮合齿轮输油泵精细结构设计

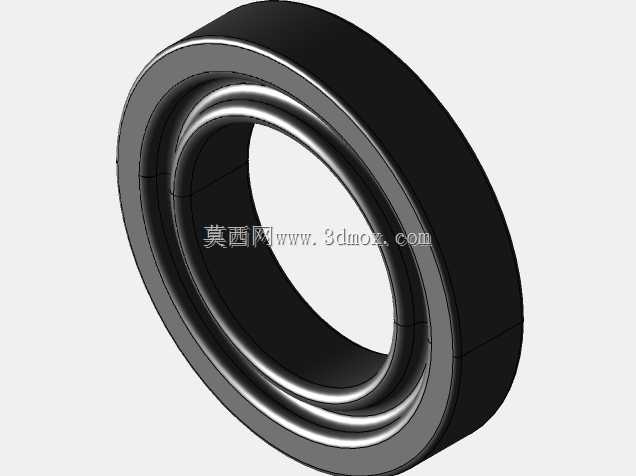

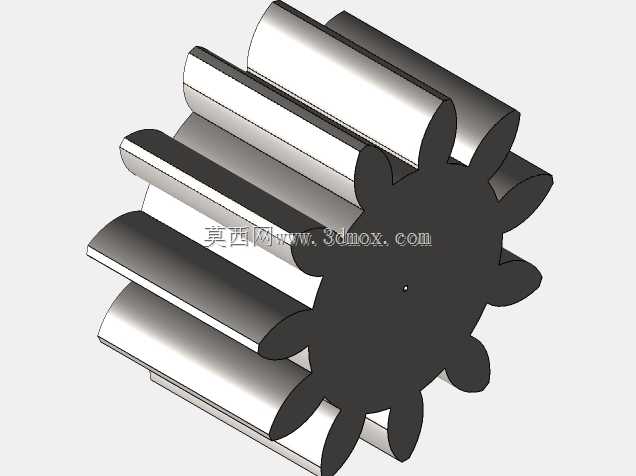

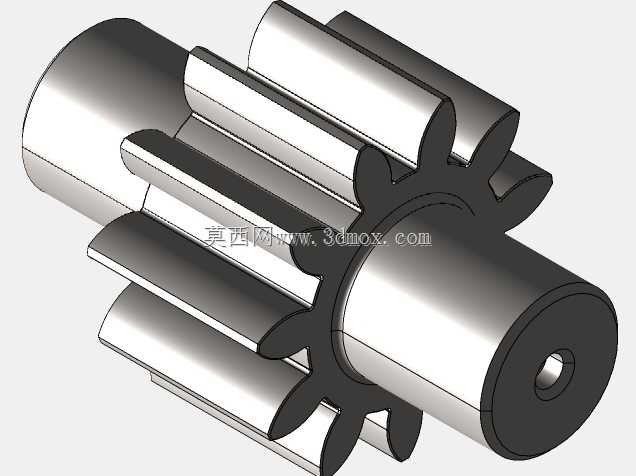

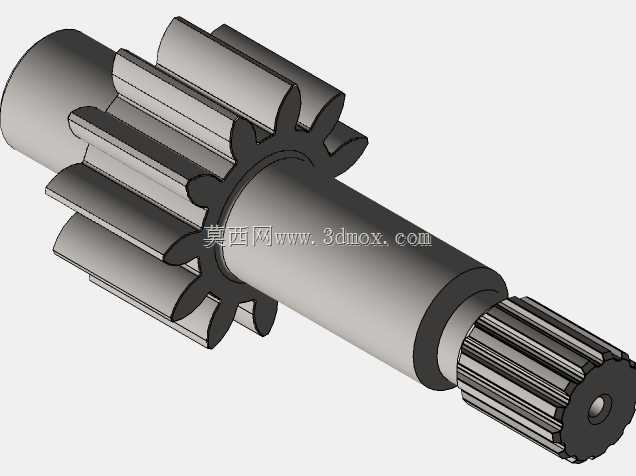

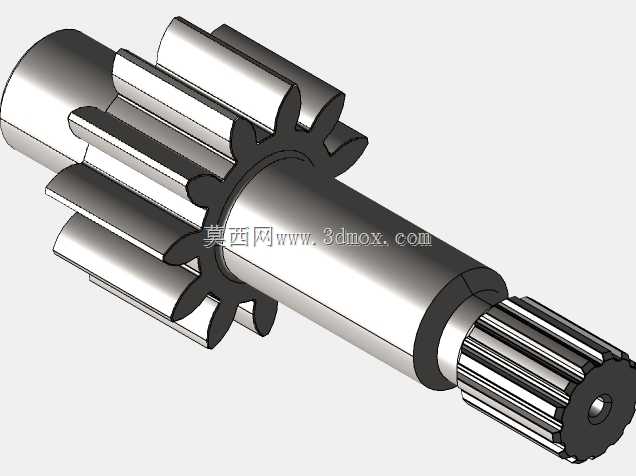

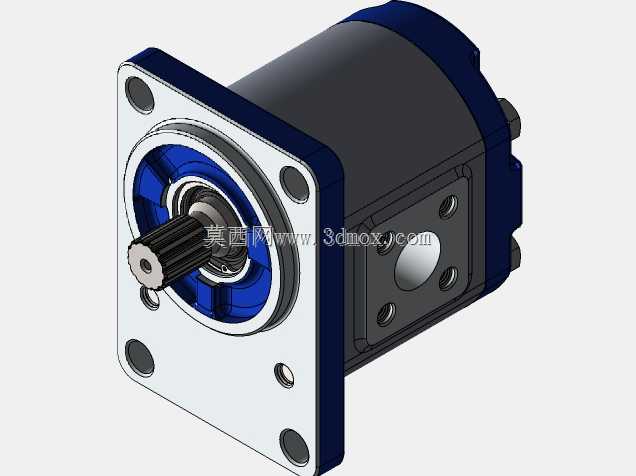

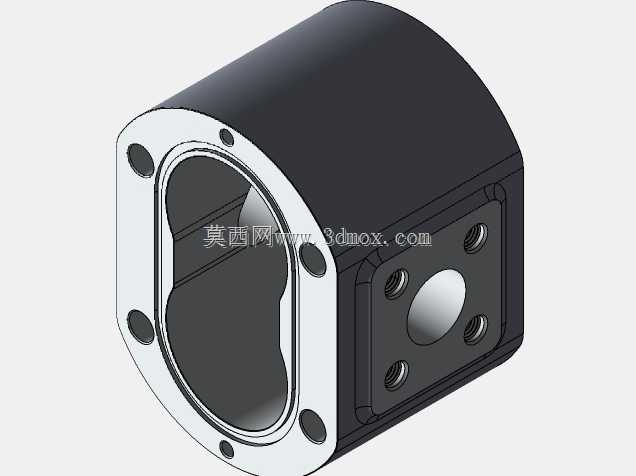

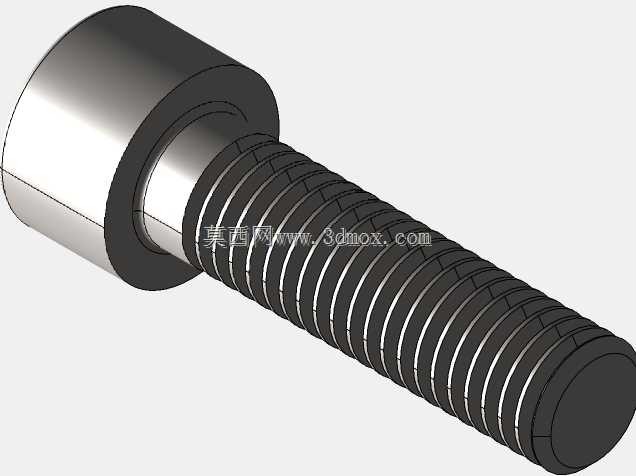

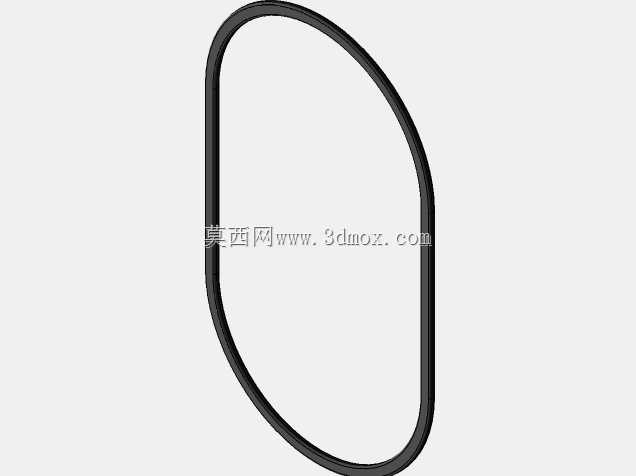

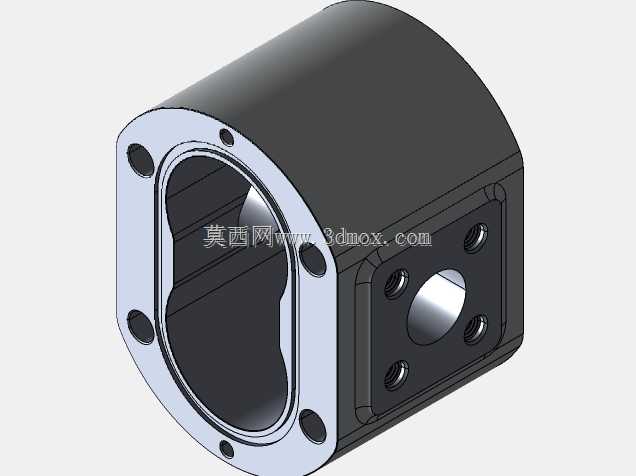

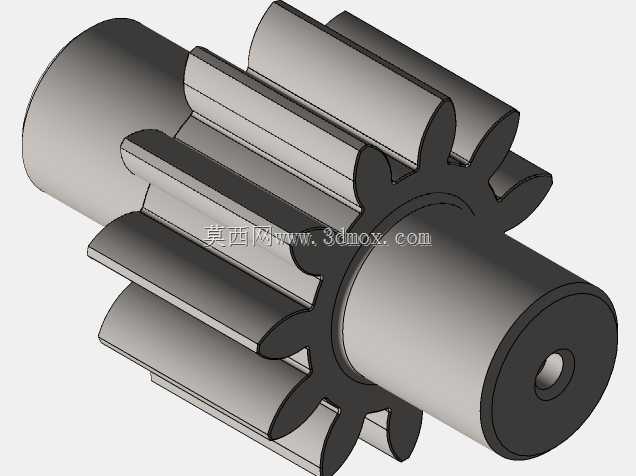

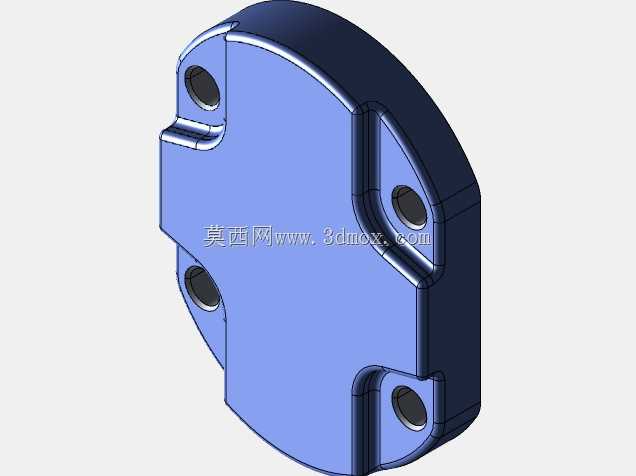

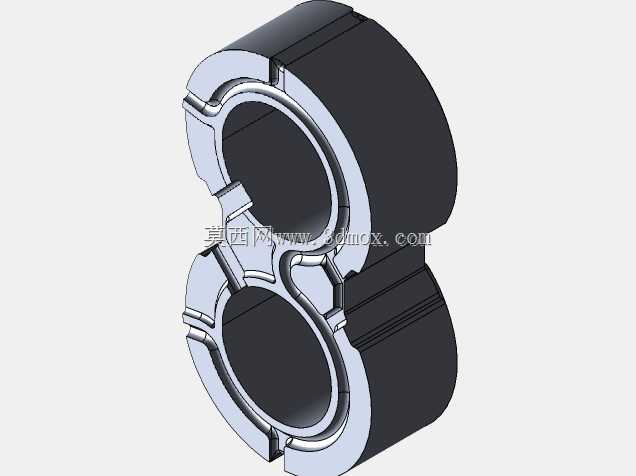

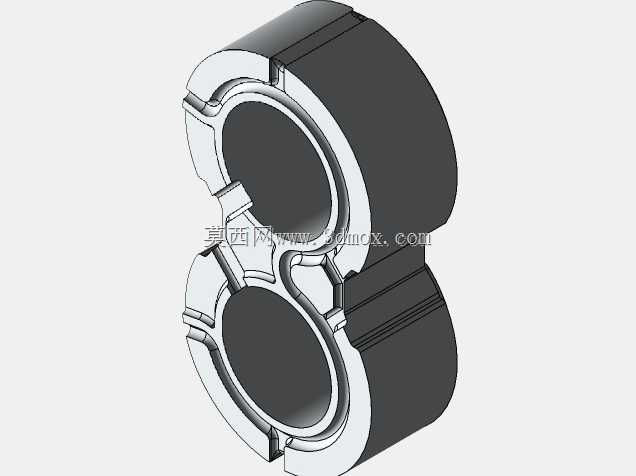

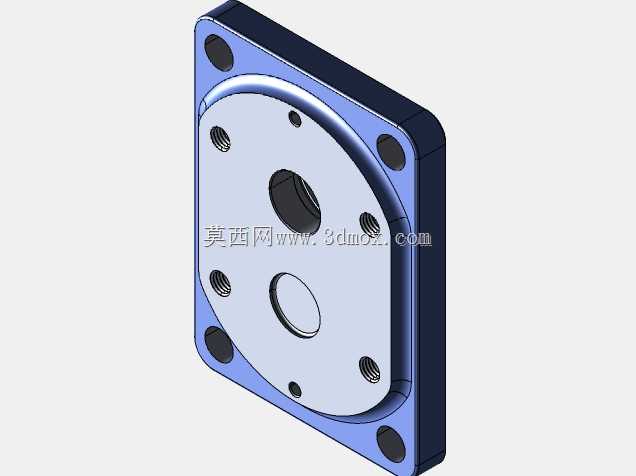

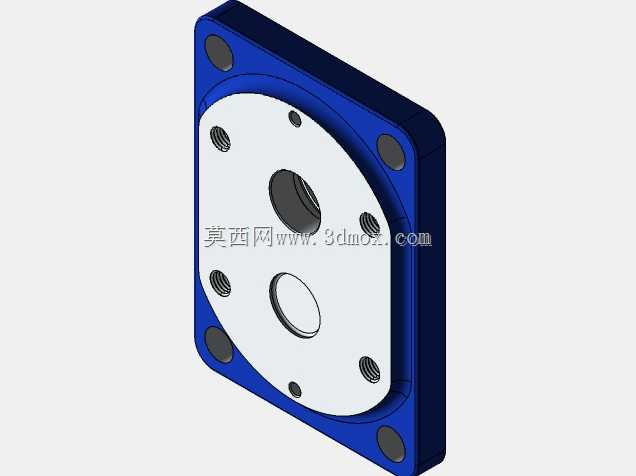

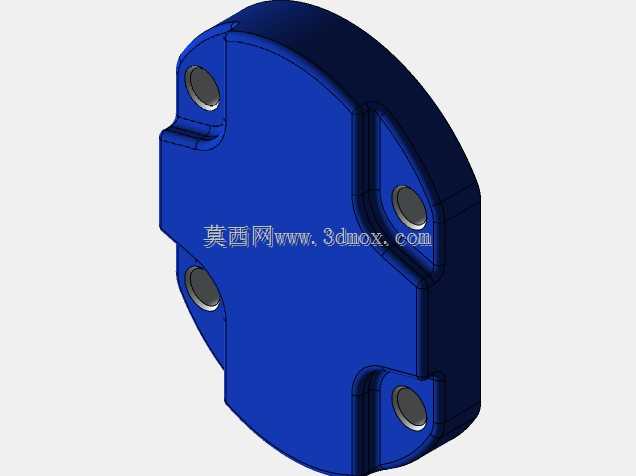

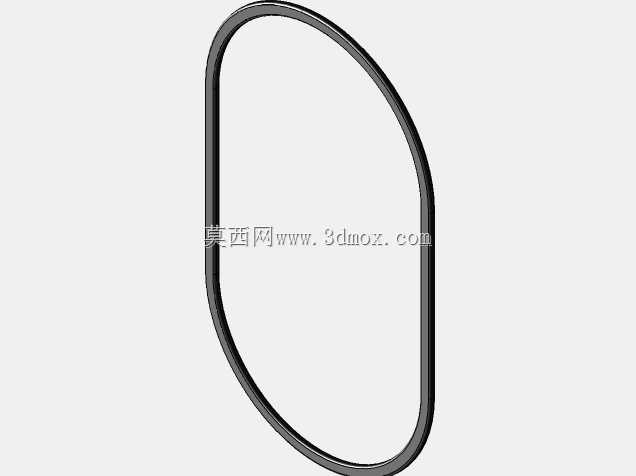

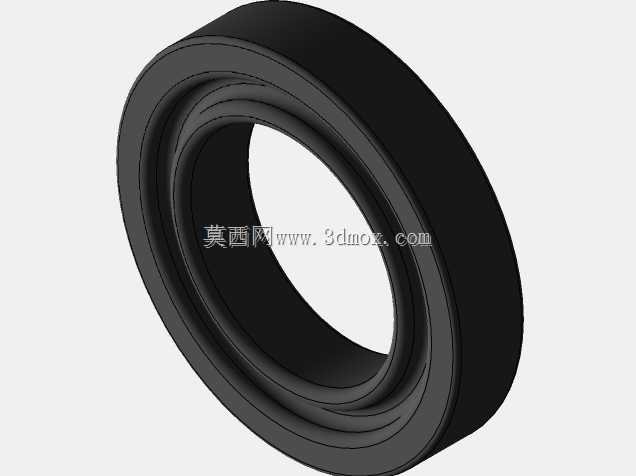

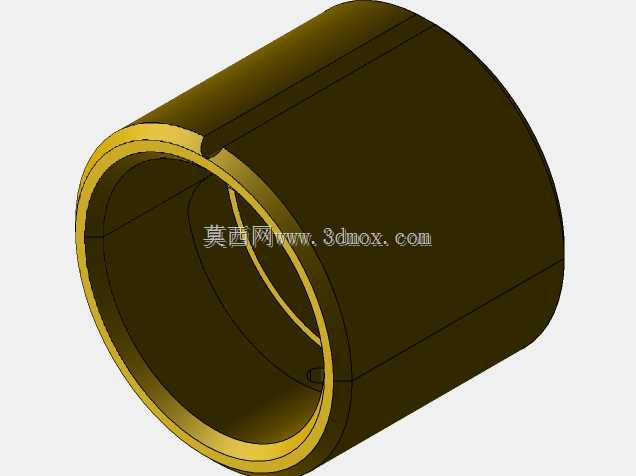

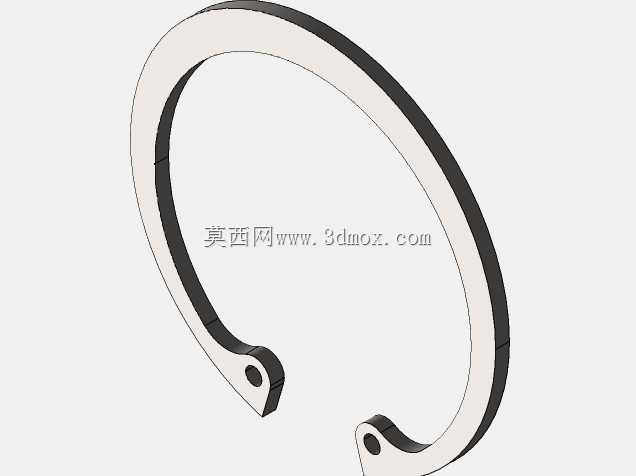

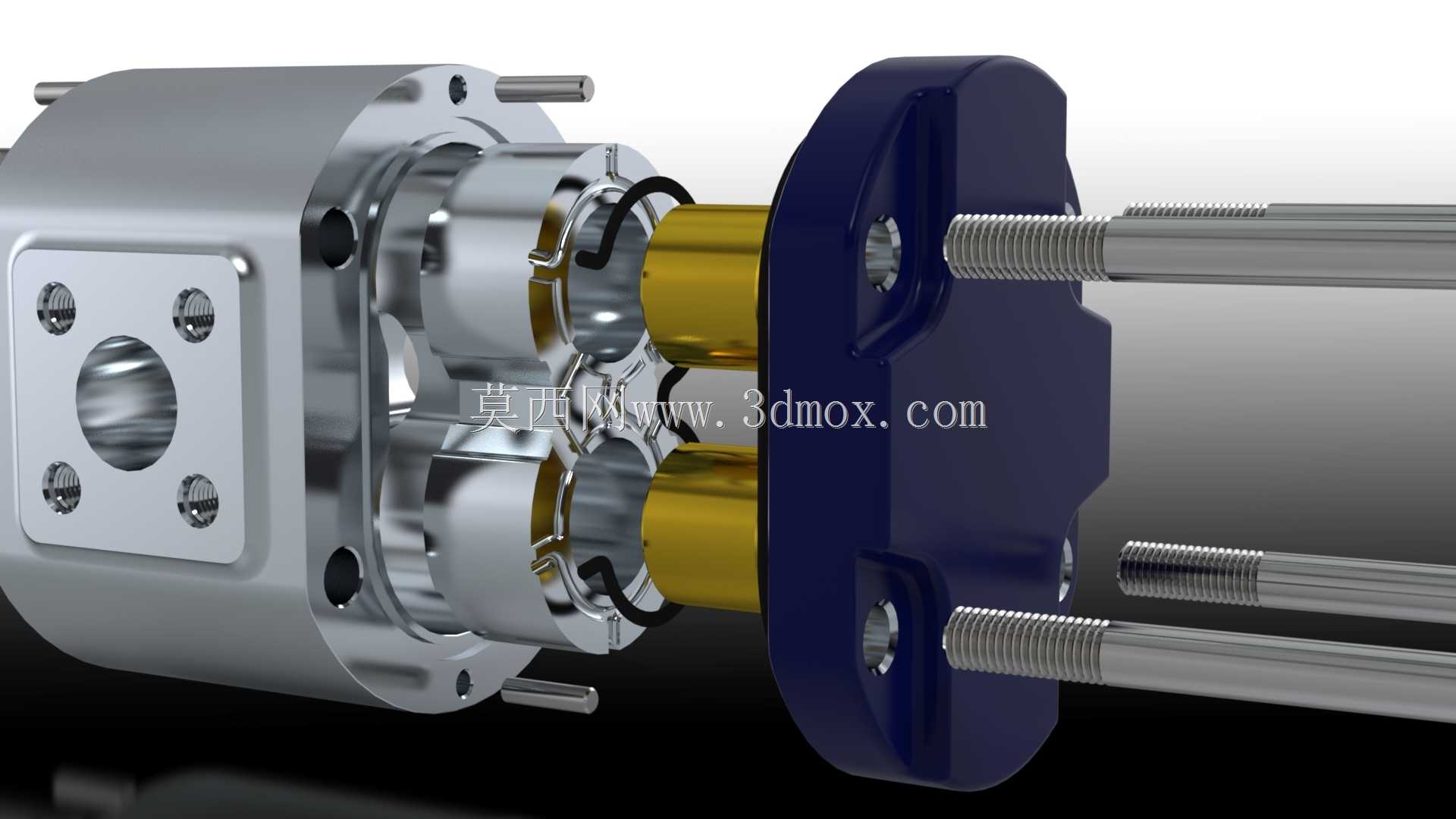

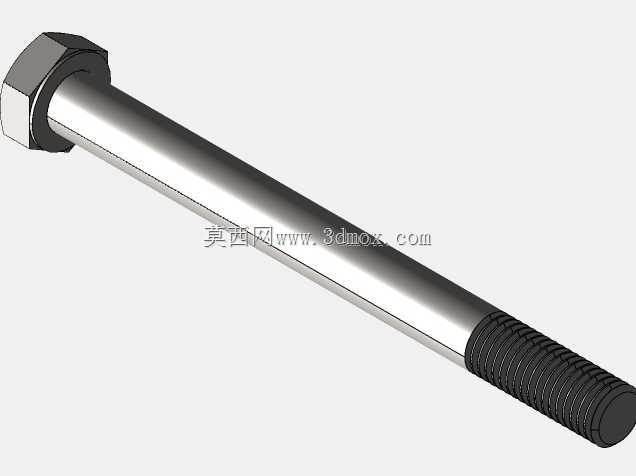

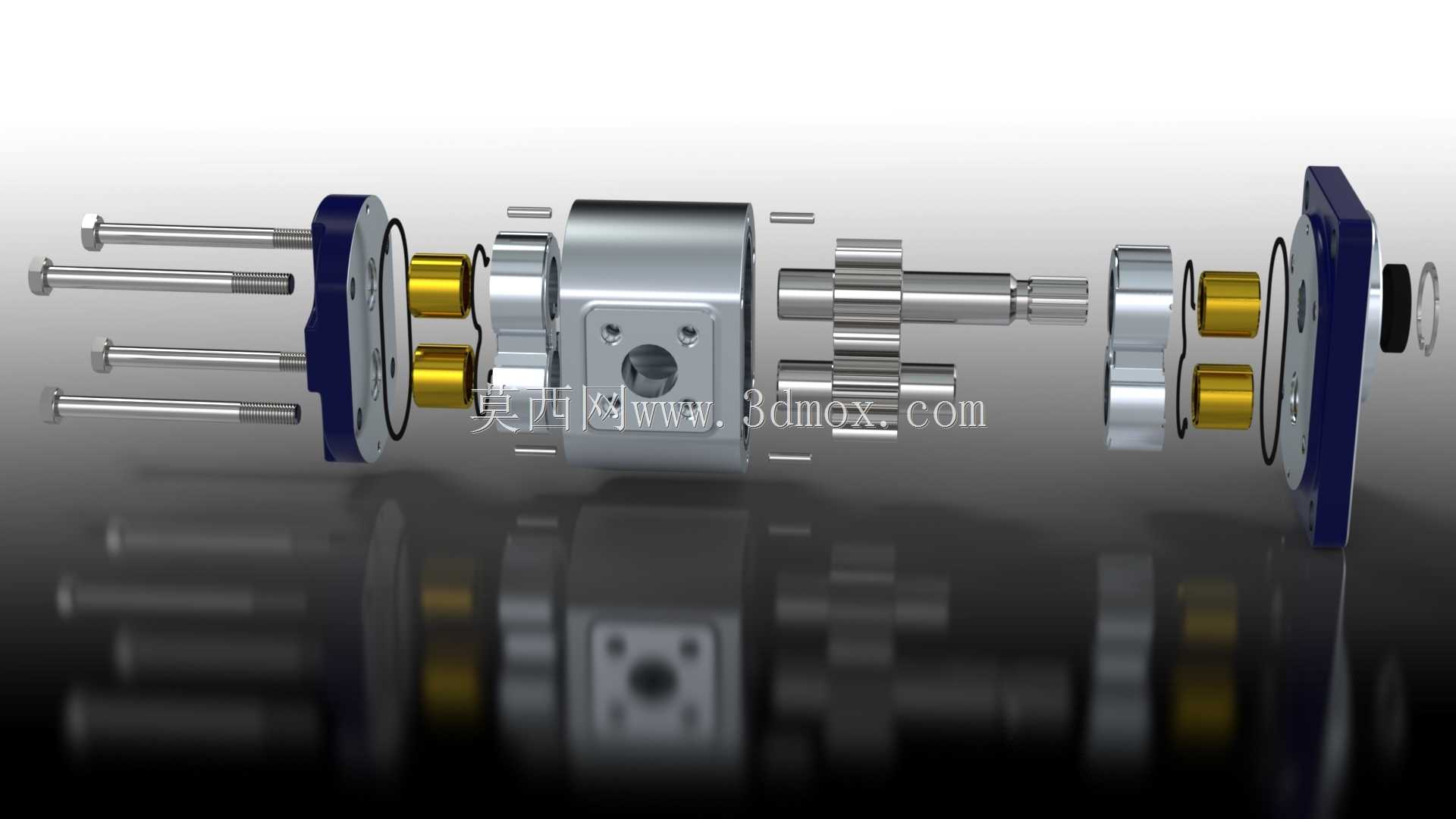

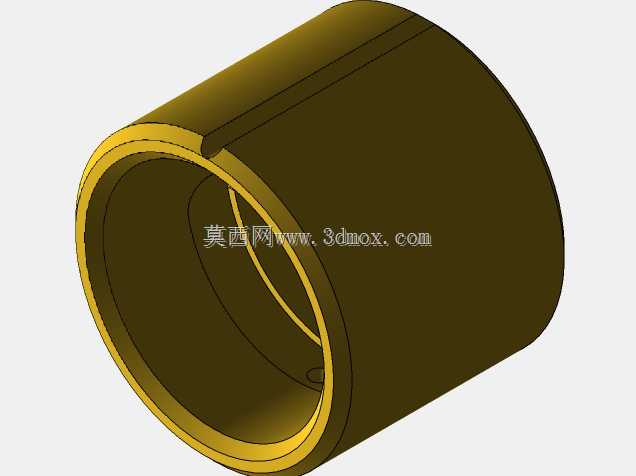

现场液压系统里，外齿泵最容易出问题的地方从来不是齿轮本身，而是端盖与泵体结合面的密封失效、轴端动密封的偏磨，还有齿轮啮合侧隙随工况波动带来的容积效率下滑。这套结构在做加工适配的时候，特意把泵体法兰安装面的平面度公差压到了0.01mm以内，对应端盖的密封槽做了0.2mm的深度负差，避免O型圈压缩量过大在高压下被挤入结合面缝隙，同时也不会因为压缩量不足出现低压渗油。齿轮轴的支撑位做了台阶式轴肩设计，轴承内圈的定位端面和轴颈的垂直度公差控制在0.008mm，能避免轴承装配后出现偏载，长时间运转下滚道不会出现单侧点蚀。齿轮的齿顶圆和泵体内腔的径向间隙留了0.03-0.05mm的适配区间，既不会因为间隙太小出现齿顶刮蹭泵体内壁的加工超差问题，也不会因为间隙过大导致高压腔油液向低压腔内泄，常温工况下容积效率能稳定在92%以上。进出油口的流道做了圆弧过渡处理，没有直角拐角，油液在流道内的紊流损失能降低15%左右，吸油口的流速控制在1.2m/s以内，避免高转速下出现吸空导致的气蚀，延长泵的实际使用寿命。轴端的骨架密封位做了表面粗糙度Ra0.8的磨削处理，没有螺旋走刀痕迹，能避免密封唇口被微观刀纹刮损，密封压盖的内孔和轴的同轴度公差做了严格约束，不会出现密封唇口单侧受力偏磨的问题。泵体上的连接螺栓孔做了锪平处理，螺栓拧紧的时候不会因为接触面倾斜导致预紧力不均，结合面的压力分布更均匀，反复拆装也不会出现密封失效的问题。齿轮的端面和端盖之间的轴向间隙用调整垫片来控制，垫片组备了0.02mm、0.05mm、0.1mm三种厚度规格，装配的时候可以根据实际加工的零件尺寸公差选配，不用额外修磨零件就能把轴向间隙控制在最优区间，既保证齿轮转动没有卡滞，也能把轴向泄漏量压到最低。
