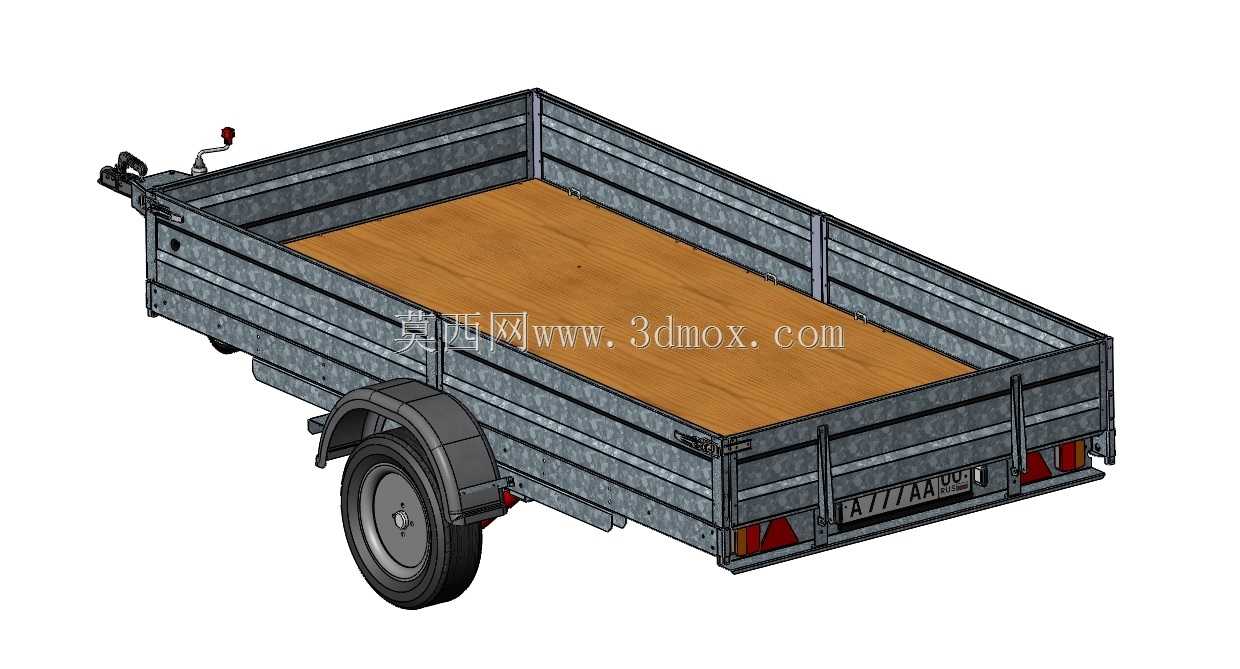

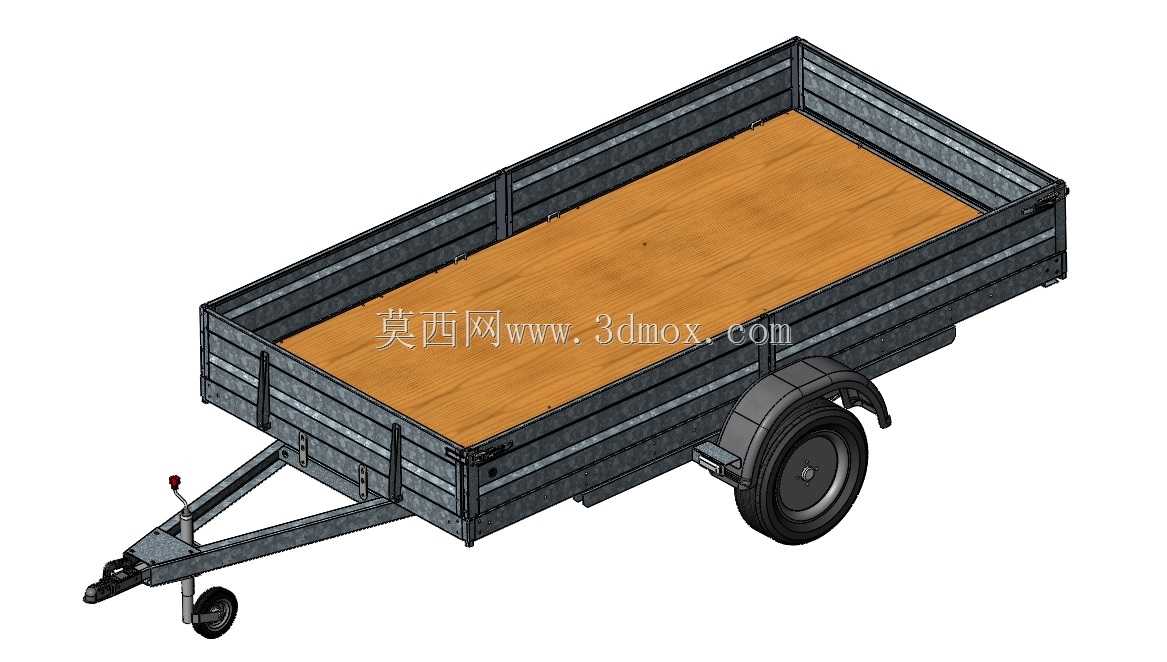

750kg载重栏板式小型货运拖车

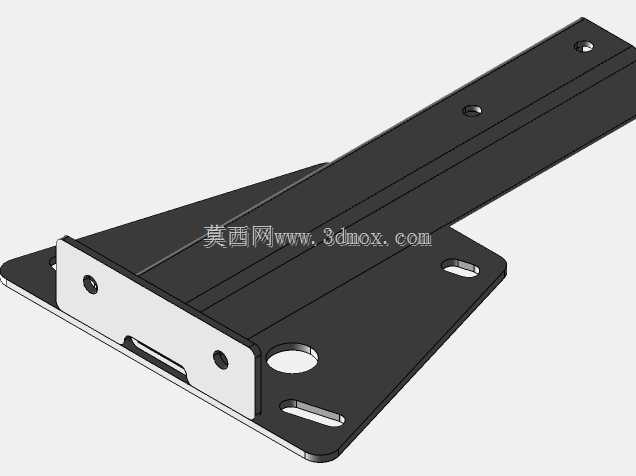

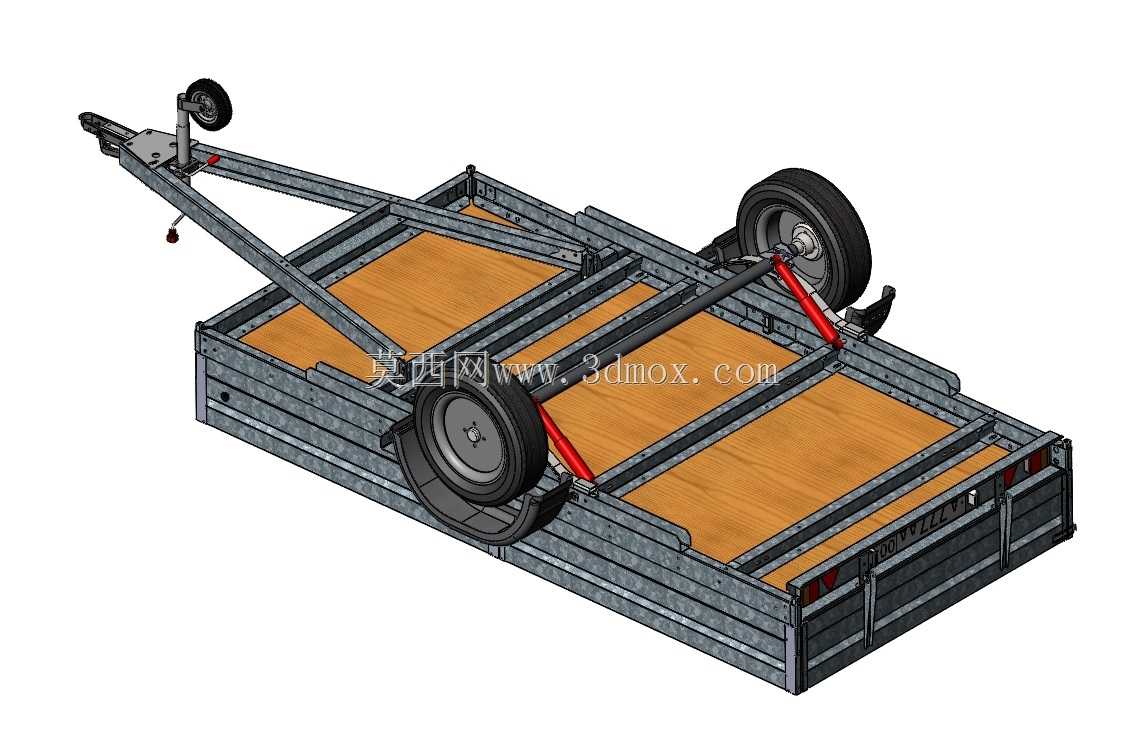

栏板与货厢底板的连接位做了外翻边压型处理，避免常规直角焊接带来的应力集中问题，压型边预留的3mm装配间隙刚好适配现场焊接的热变形量，焊后无需额外校形就能保证栏板的平面度。牵引架的变截面设计没有采用等厚钢板切割，而是用分段折弯的型材拼焊，靠近牵引销的位置加厚到8mm，和底盘连接的末端收薄到5mm，既满足牵引工况的抗扭需求，也不会在非受力区浪费材料。行走机构的轮拱位置特意做了内凹避让，单轮布局下轮距控制在1200mm，转弯时轮胎不会蹭到货厢侧边的栏板，轮轴安装座的螺栓孔预留了0.2mm的同轴度公差，装配时不用反复调整就能保证轮胎的垂直度，避免行驶中出现偏磨问题。货厢底板的木质衬板没有直接贴在金属底盘上，中间预留了5mm的通风间隙，衬板通过沉头螺栓固定在底盘的预埋螺母上，更换时不用拆下车轮或者牵引结构，日常维护的操作空间足够。侧边栏板的铰链采用了可拆卸式的销轴结构，需要装卸大件货物时可以直接把整面栏板拆下，不用切割或者破坏原有结构，铰链的销轴做了镀锌钝化处理，户外使用时不容易出现锈死的情况。牵引架前端的支撑轮采用了弹簧缓冲结构，空载时拖挂不会因为路面颠簸出现牵引销跳动的问题，支撑轮的升降摇臂做了防滑齿设计，手上沾有油污时也能顺利操作锁紧。底盘的纵梁和横梁采用交错断续焊，焊缝长度控制在30mm间隔50mm，既保证整体结构的连接强度，也不会因为连续焊接导致底盘出现翘曲变形，焊后整体的平面度误差能控制在1mm以内，铺完木质底板后不会出现局部凸起的问题。尾灯的安装位预留了标准的接线孔位，线束可以顺着牵引架的内部空腔走线，外部没有裸露的线束，避免行驶中被飞溅的碎石打坏，接线孔的边缘做了橡胶护圈，长时间震动也不会磨破线皮。
