泰格微型精密台式车床结构设计

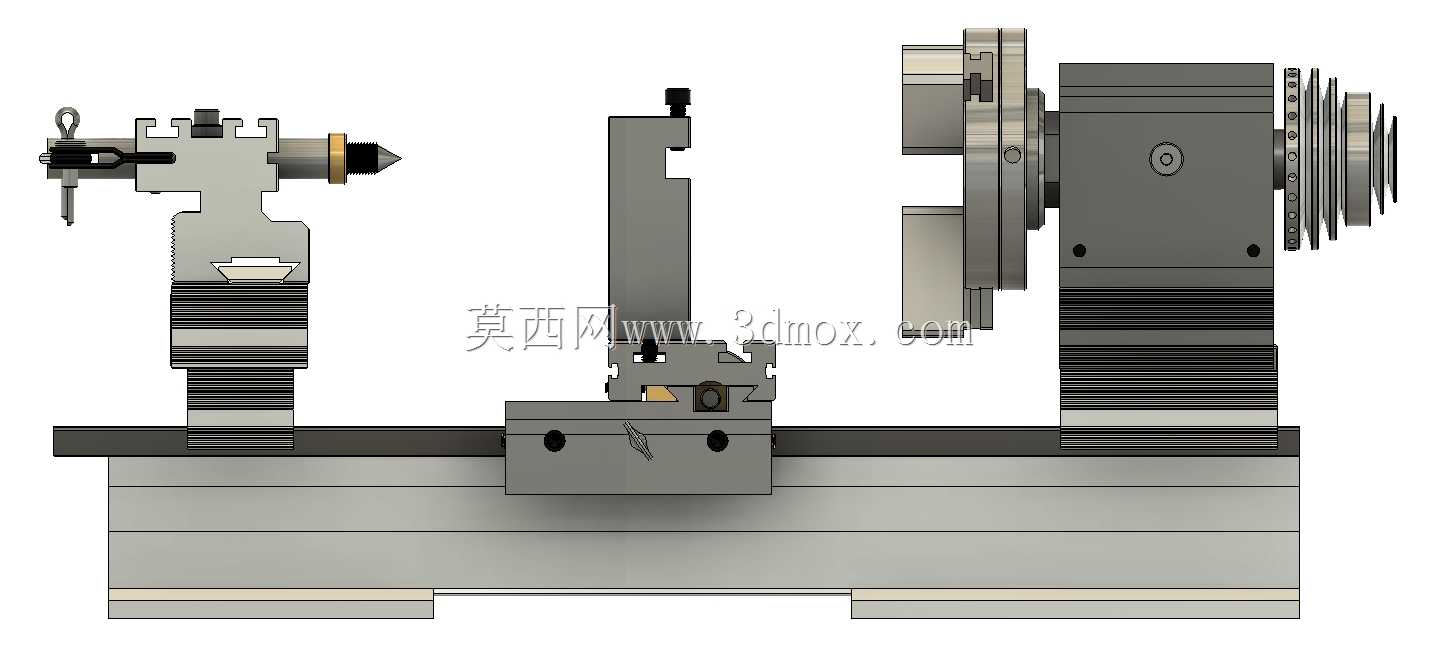

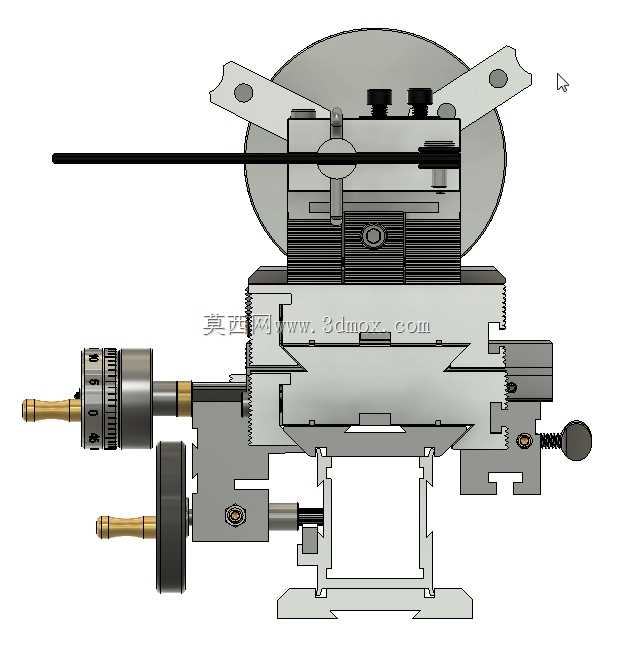

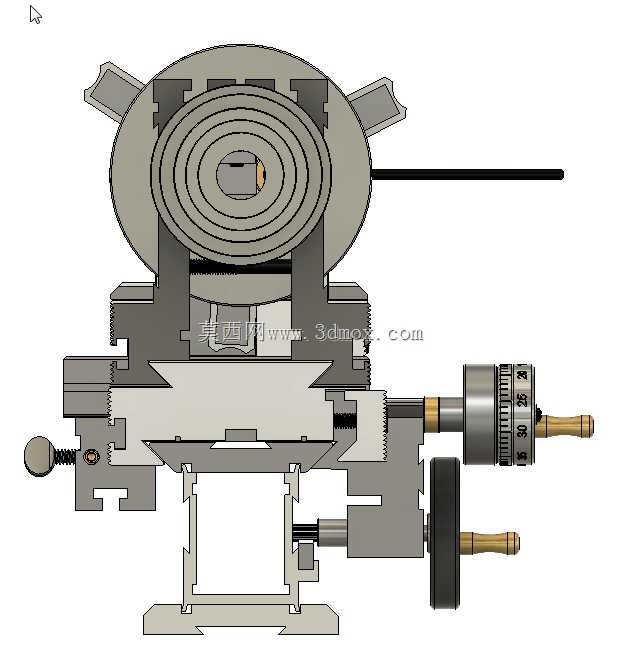

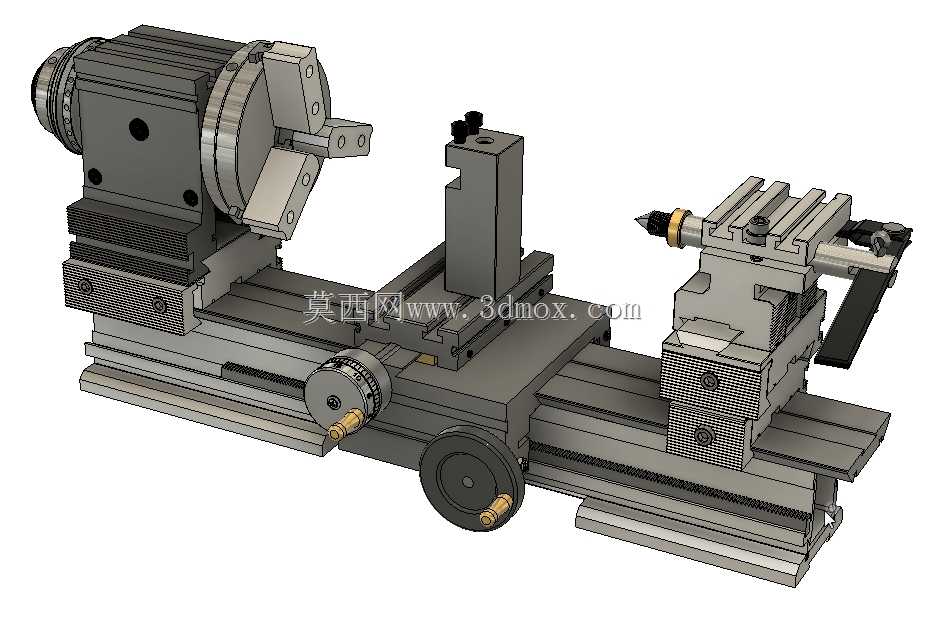

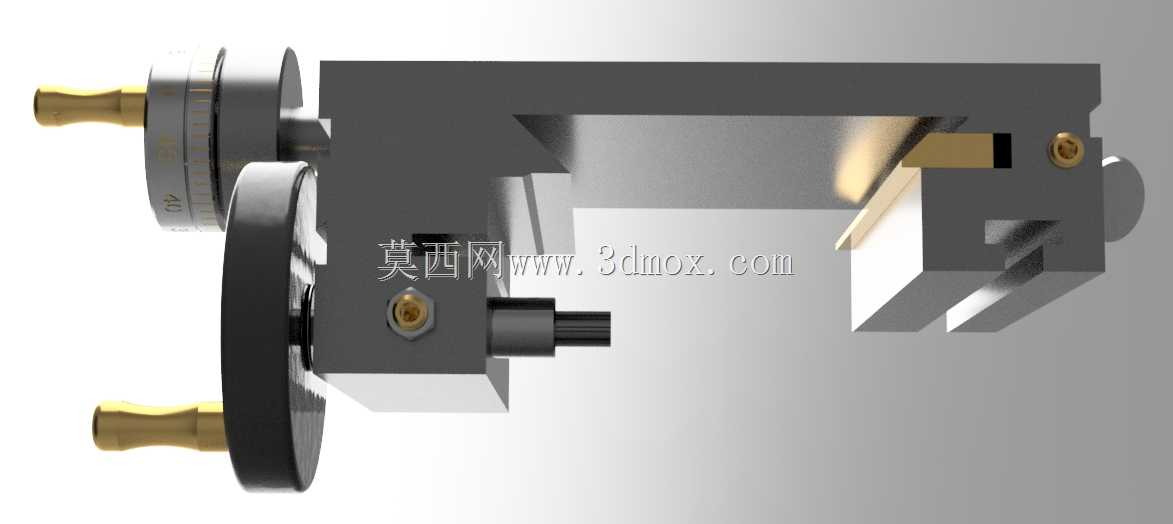

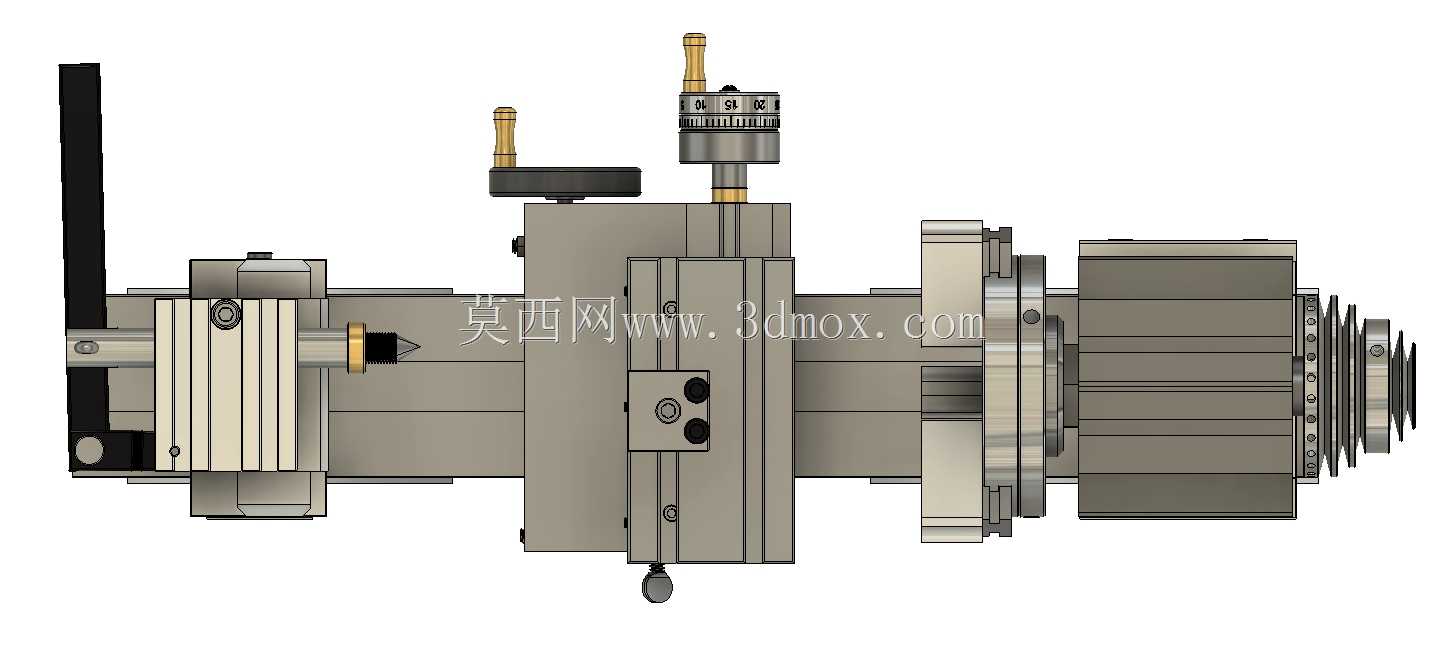

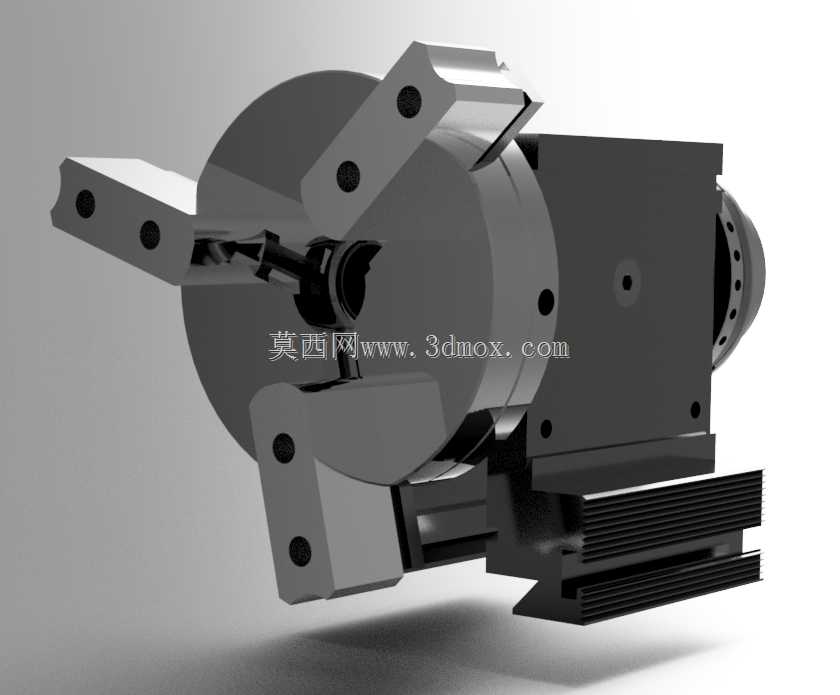

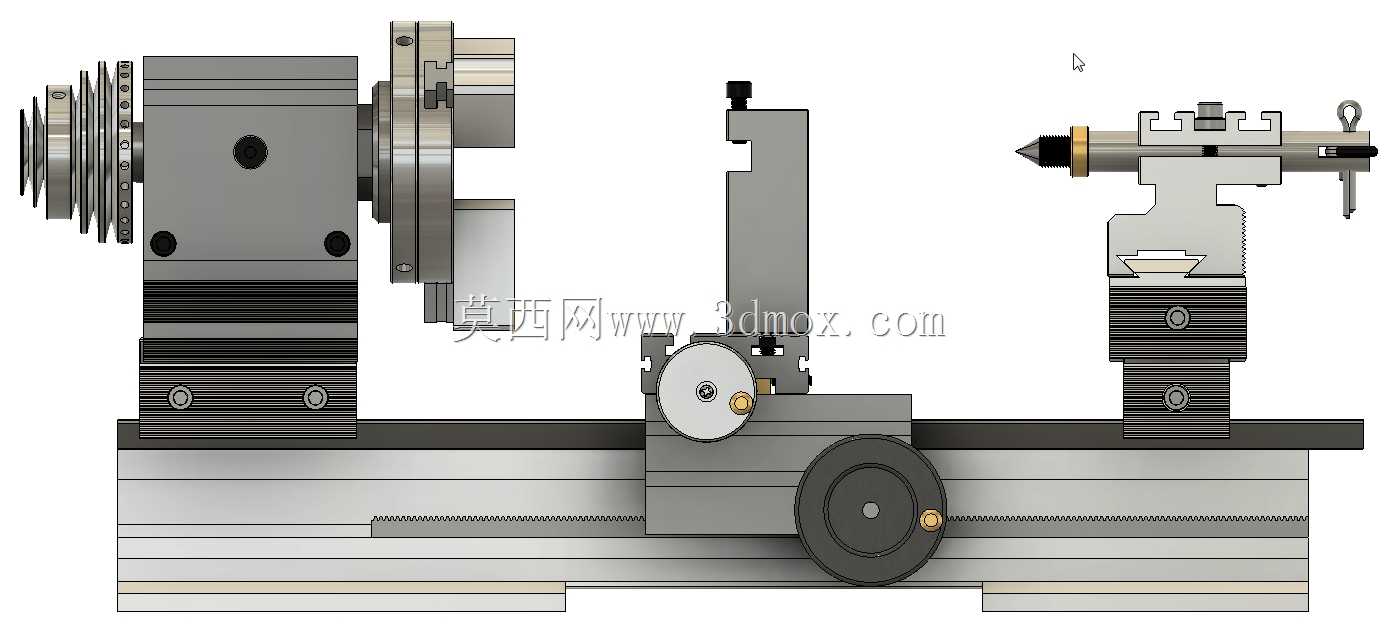

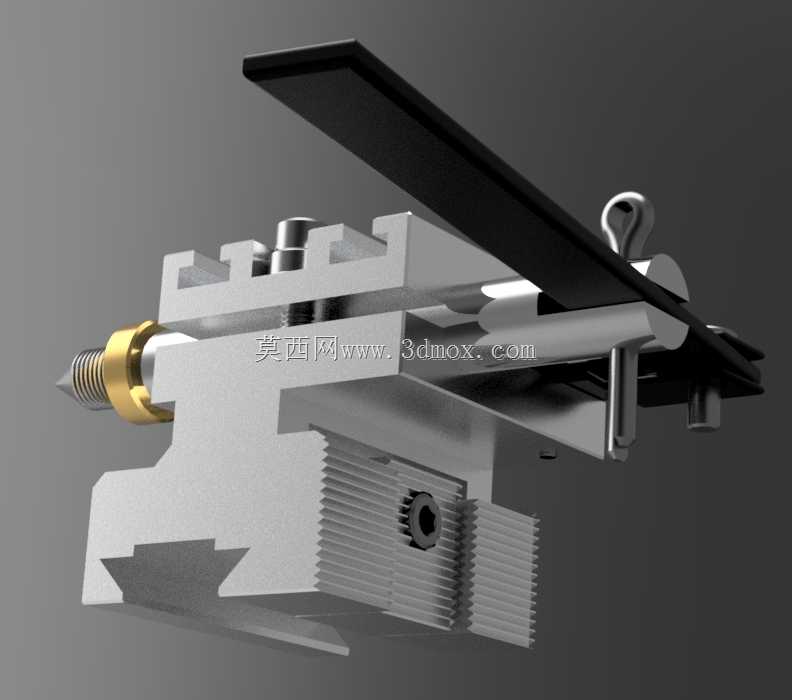

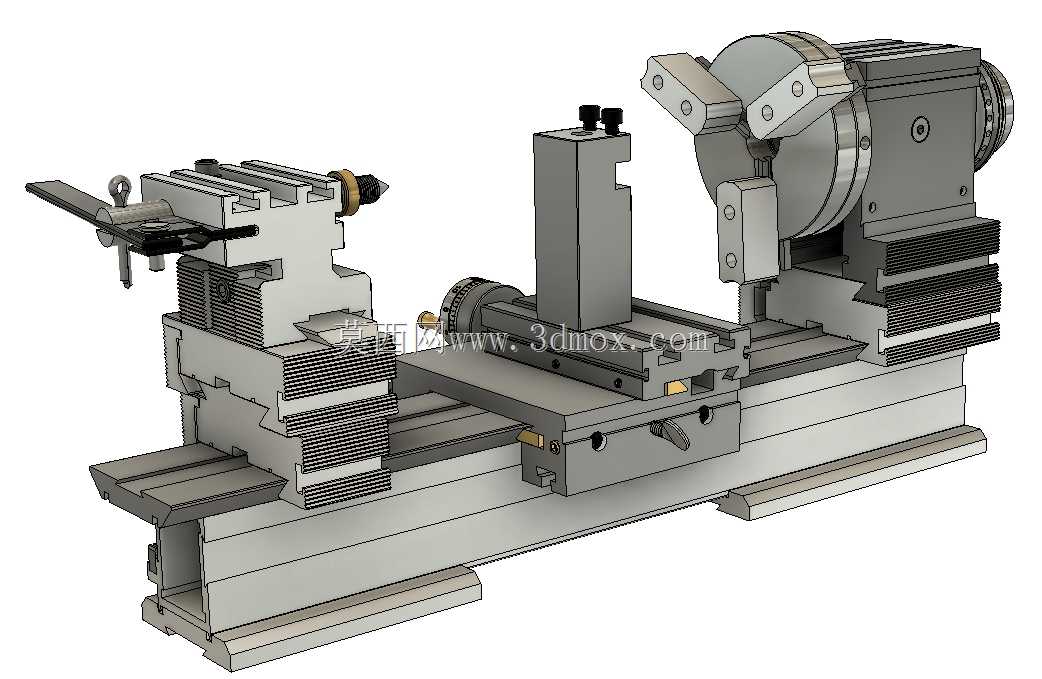

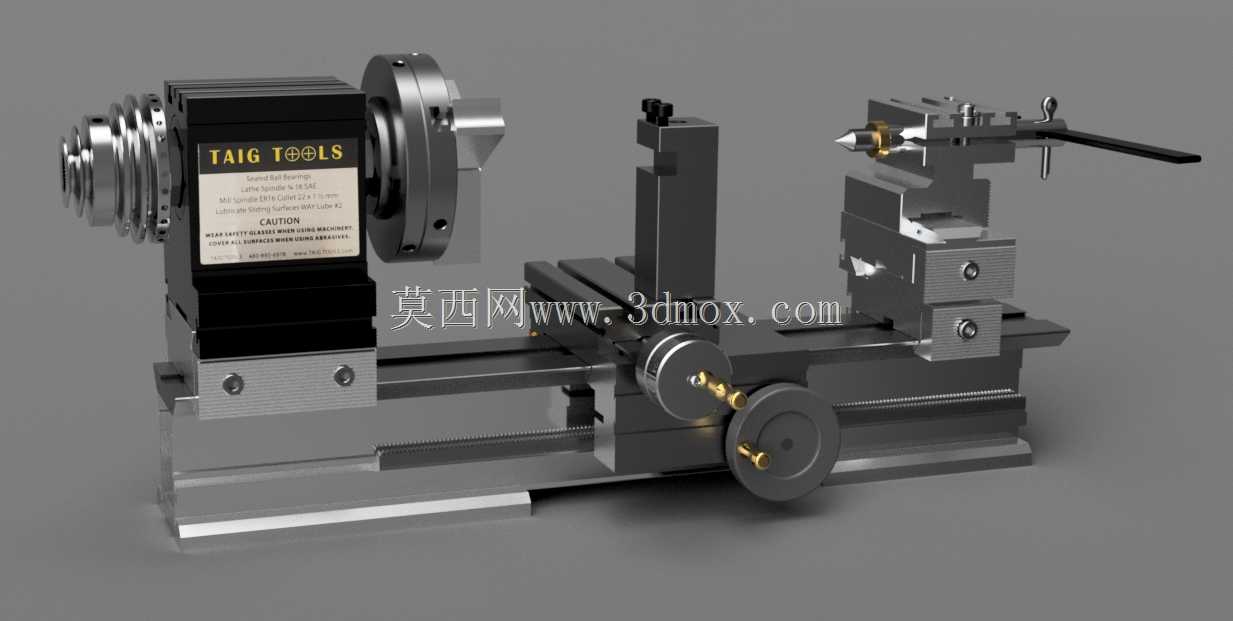

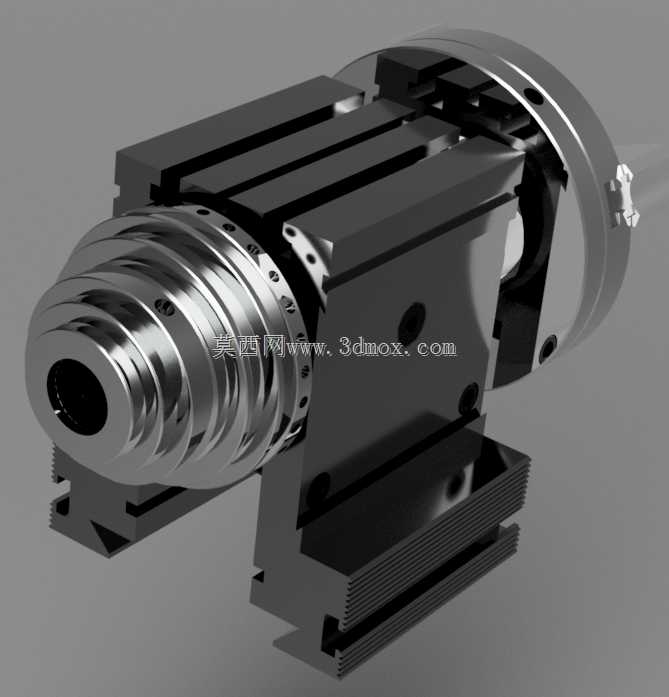

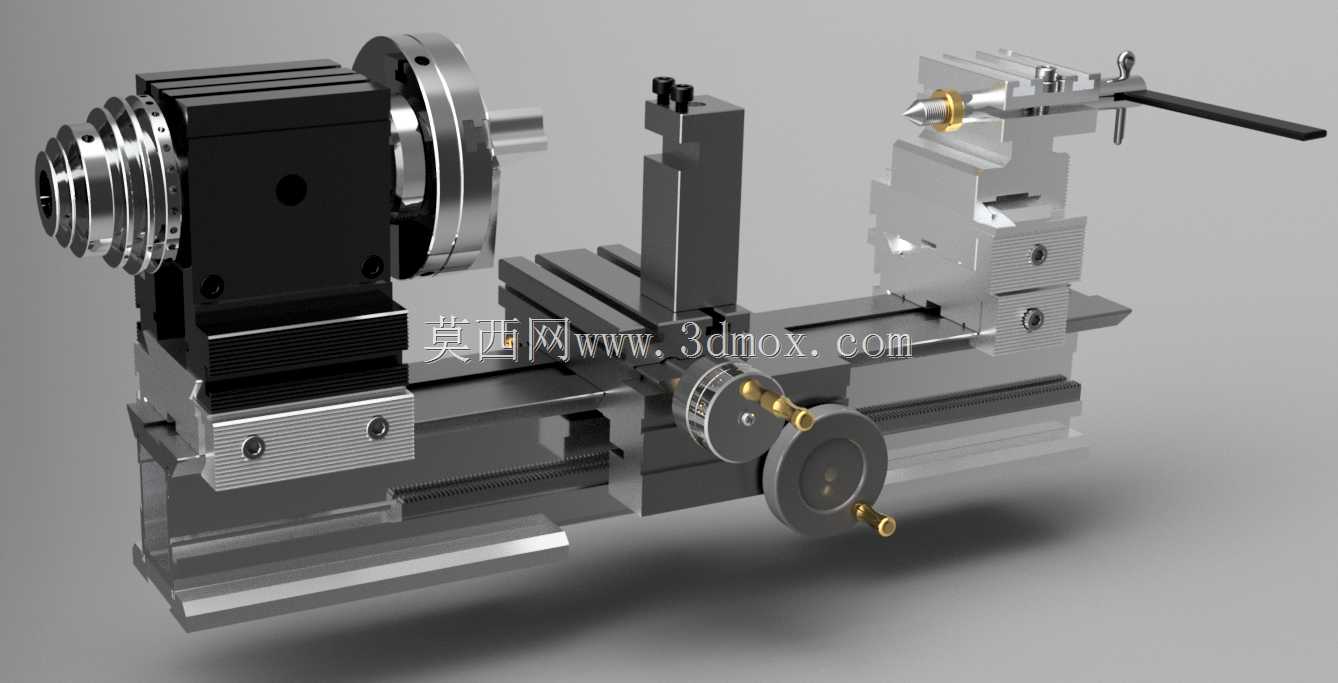

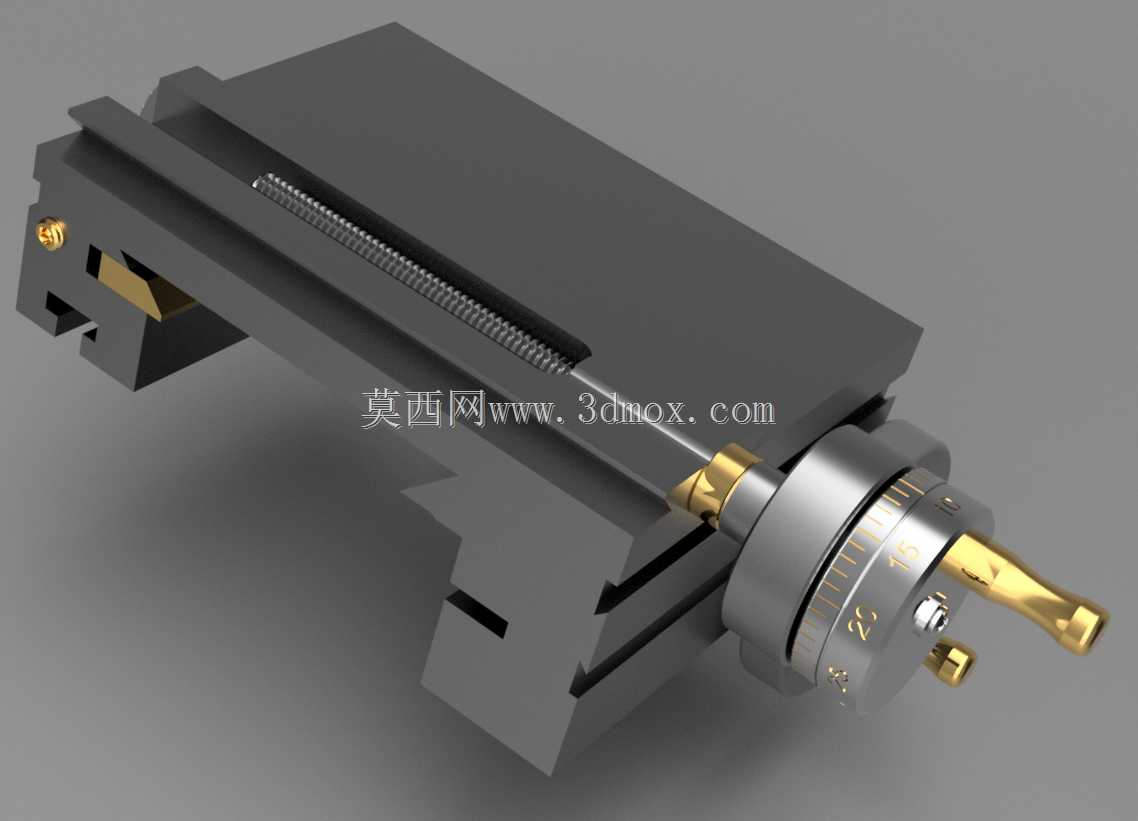

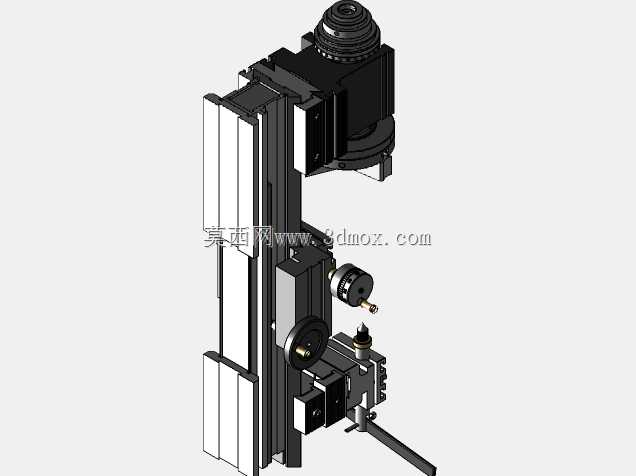

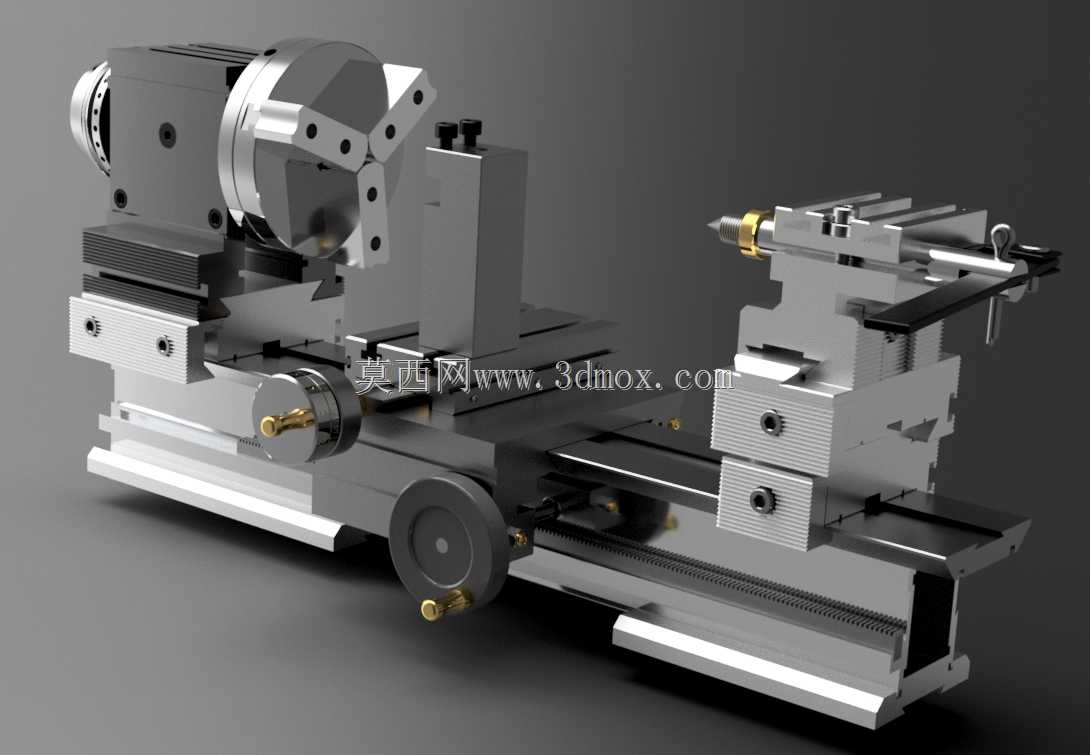

小型台式车床在精密小件加工场景里，常出现主轴箱刚性不足、进给手轮空程量大、卡盘爪开合同轴度偏差超差的问题，这款微型车床的结构设计刚好针对性消解了这类现场加工痛点。一体式主轴箱替代传统两件式拼接结构，取消了拼接面的定位销与连接螺栓，从根源上避免了长期切削振动带来的拼接面错位，主轴回转轴线的径向跳动量能控制在微米级，适配有色金属小零件、精密仪表配件的精加工需求。床身导轨采用平置式滑动结构，拖板与导轨的配合面做了刮研余量预留，装配时可根据实际配合公差配磨塞铁，不会出现批量生产里常见的拖板卡滞或间隙过大窜动的问题。十字滑块的进给丝杆采用消隙螺母结构，转动手轮时的空程量被压缩到极小，手动进给做端面切削、小螺距螺纹加工时，进刀量的控制精度能得到充分保障。尾座部分做了结构升级，原本未对齐的接头位置重新做了同轴度校准，锁紧机构的受力点从尾座侧面改到了正下方，顶紧细长工件时不会出现尾座偏移导致的工件锥度误差。卡盘采用三爪自定心结构，爪体的滑动槽做了淬硬处理，长期反复开合也不会出现槽口磨损导致的夹持偏心，日常使用时不需要频繁修磨卡爪就能保证夹持精度。手轮与托架之间的运动连杆做了固定限位，进给行程的两端都设置了软限位缓冲，操作新手误操作时也不会出现拖板超程撞击主轴箱或尾座的情况。所有运动部件的润滑通道都做了隐藏式设计，不会像普通微型车床那样润滑油外露沾染切屑，日常清理维护的难度大幅降低。床身底部的支撑脚做了加宽处理，高速切削时整机的振动幅度被有效抑制，不需要额外做地脚固定就能放在普通工作台面上稳定作业。刀架部分采用多层叠装结构，可同时装夹四把不同用途的刀具，换刀时只需要松开锁紧手柄转动定位，不需要反复拆装刀杆，小件多工序加工的效率能提升不少。
