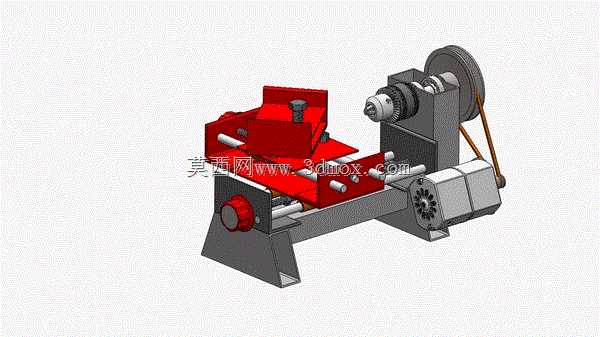

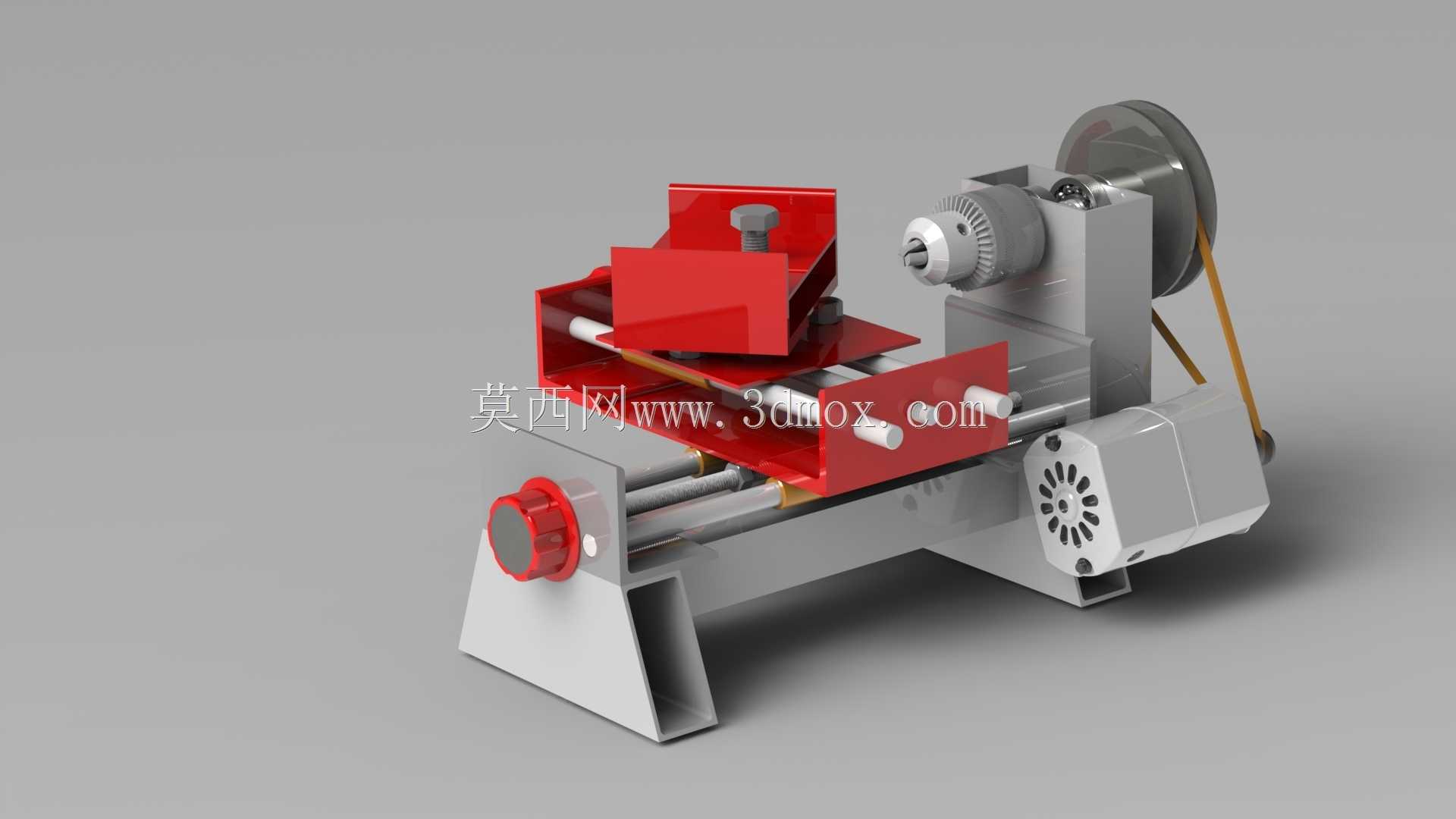

桌面级微型小车床机械结构设计

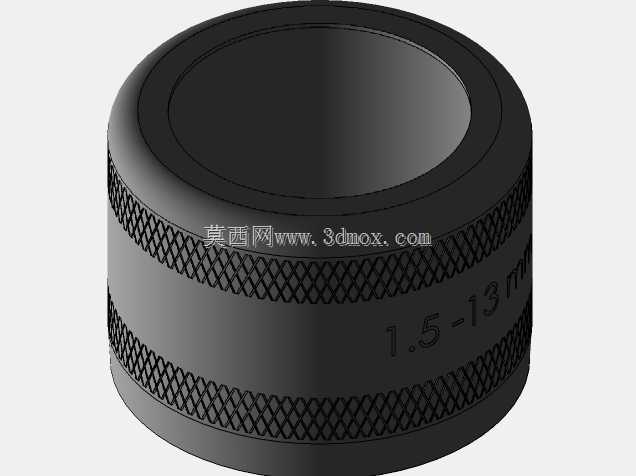

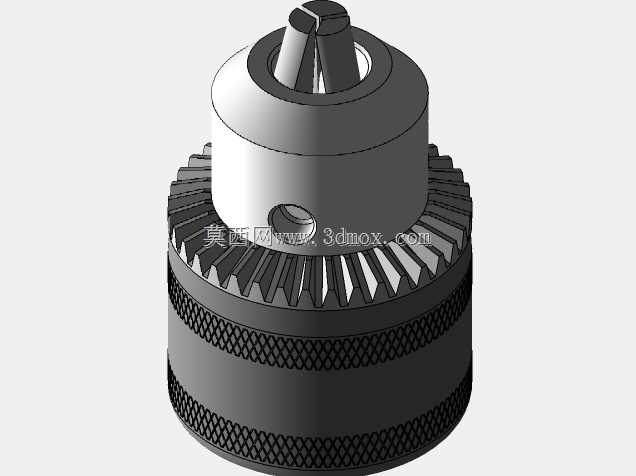

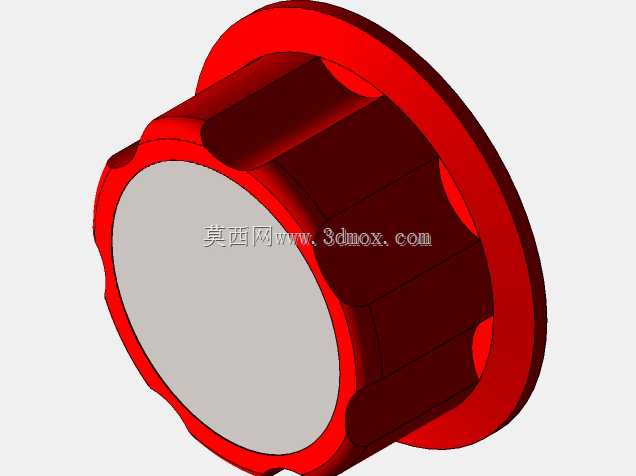

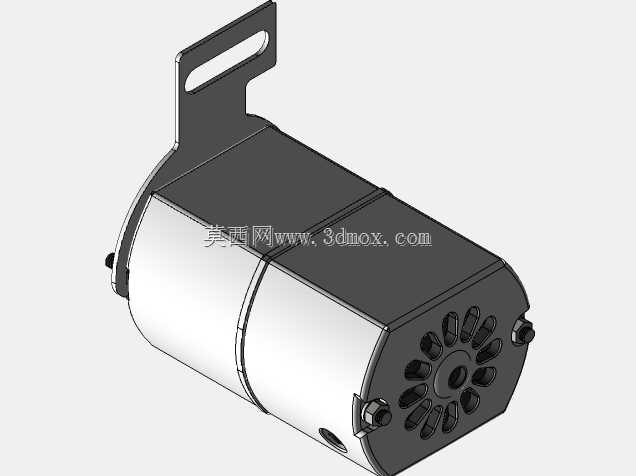

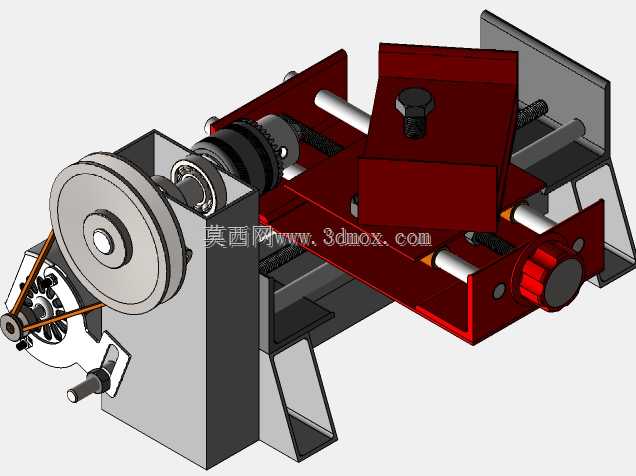

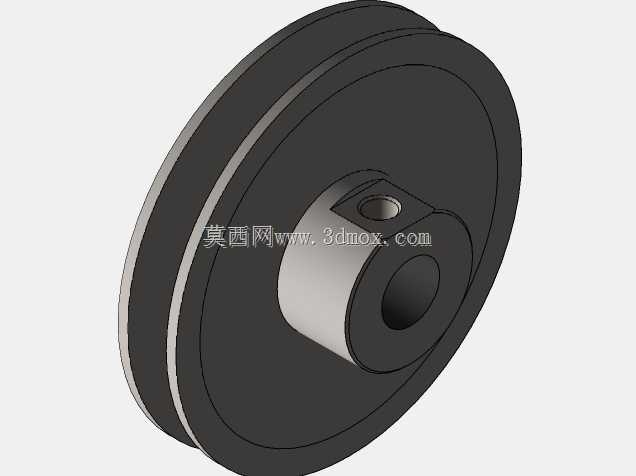

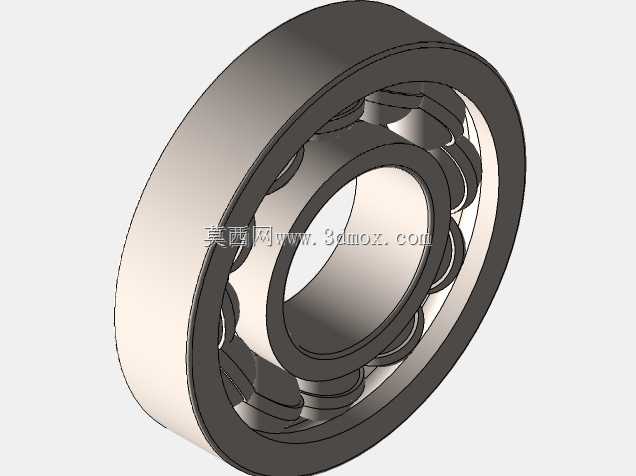

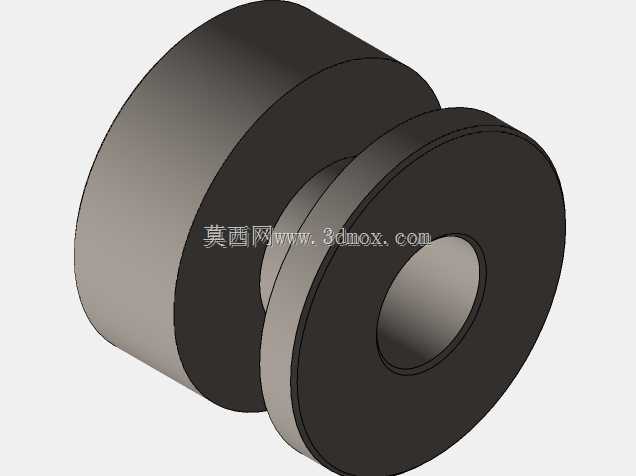

小型工件的精密加工场景里，常规落地车床占用空间大、调试流程繁琐，面对小批量试样、教学实训类的短周期加工需求，往往存在大马拉小车的能耗浪费与操作冗余。这款微型车床的结构设计，完全围绕小尺寸工件的加工适配逻辑展开，没有照搬工业车床的等比例缩小方案，每一处结构都做了针对性的取舍。床头箱的传动链路没有采用多级齿轮减速的复杂结构，而是用电机搭配皮带轮直接传递动力，皮带的柔性缓冲特性刚好能吸收小电机高速运转时的振动，避免车削 tiny 工件时出现振纹，同时省去了复杂的齿轮箱润滑密封结构，日常维护只需要定期检查皮带张紧度即可，完全适配桌面场景的低维护需求。进给拖板的导轨没有采用重型车床的矩形淬火导轨，而是用圆柱光杆做滑动导向，配合燕尾槽的锁紧结构，既能保证小行程进给的顺滑度，又能把整体结构的重量控制在可单人搬动的范围内，拖板上的刀架采用快换式螺钉锁紧，换刀时不需要复杂的校准流程，拧动螺钉就能完成刀具的角度调整，刚好匹配小工件加工时频繁换刀的操作习惯。主轴端的卡盘采用小型三爪自定心结构，后端的轴承组特意选用了带密封盖的滚珠轴承，不需要额外加注润滑脂就能长时间稳定运转，卡盘和主轴的配合公差控制在0.02mm以内，即使车削直径几毫米的铝件、塑料件，也能保证足够的同轴度。床身的支撑脚采用L型折弯结构，没有做额外的配重设计，依靠床身自身的铸铁重量就能抵消车削时的切削力，不需要打膨胀螺丝固定在地面，放在普通工作台面上就能稳定作业。电机端的散热外壳直接开了阵列式通风孔，没有加装额外的散热风扇，车削小工件时电机负载率低，自然通风就能满足散热需求，进一步降低了整机的运行噪音，在实训教室、个人工作室这类对噪音敏感的场景里也能正常使用。皮带轮的轮槽做了圆弧过渡处理，避免皮带高速运转时出现边缘磨损，张紧结构直接集成在电机安装座上，拧动侧边的调节螺钉就能调整皮带松紧，不需要拆解外部护罩，日常调试的操作门槛极低。拖板的进给手轮做了滚花纹理，单圈进给量控制在0.5mm，微调时的手感清晰，即使是没有操作经验的实训学生，也能快速掌握进给力度，不会因为进给量过大导致刀具崩碎或者工件变形。
