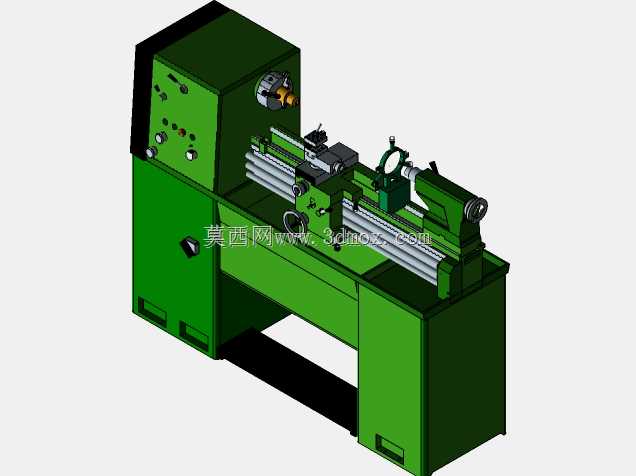

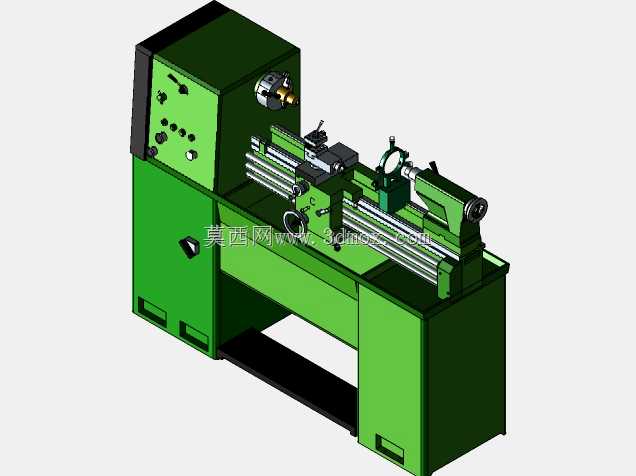

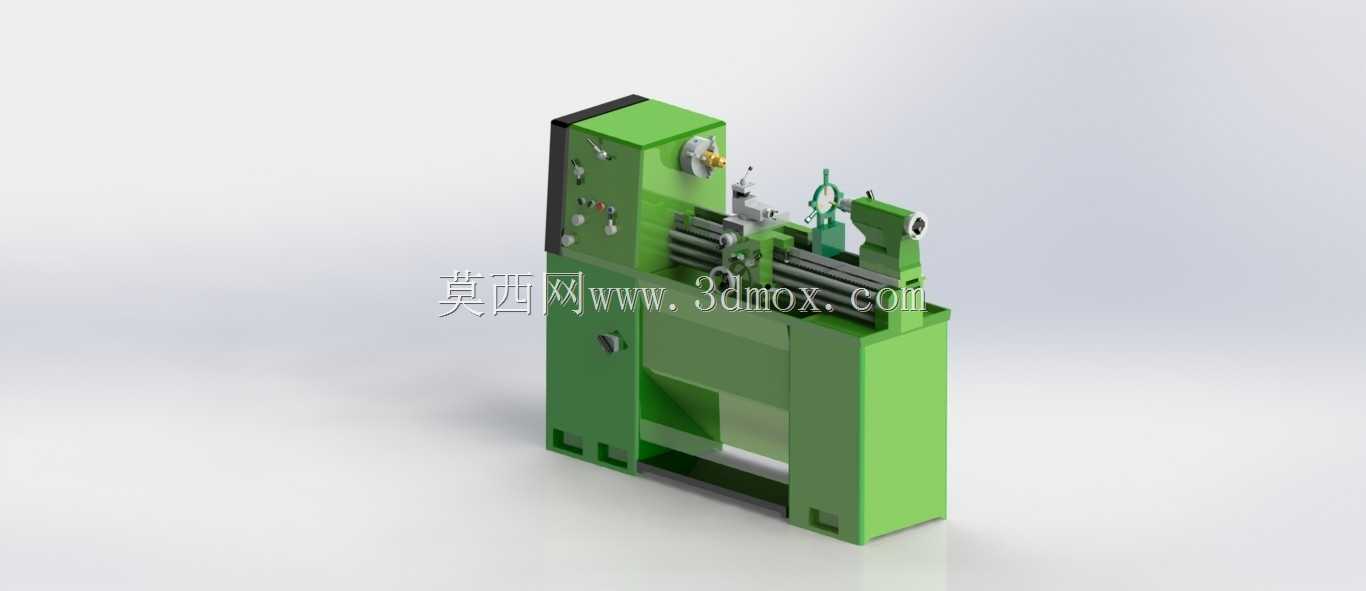

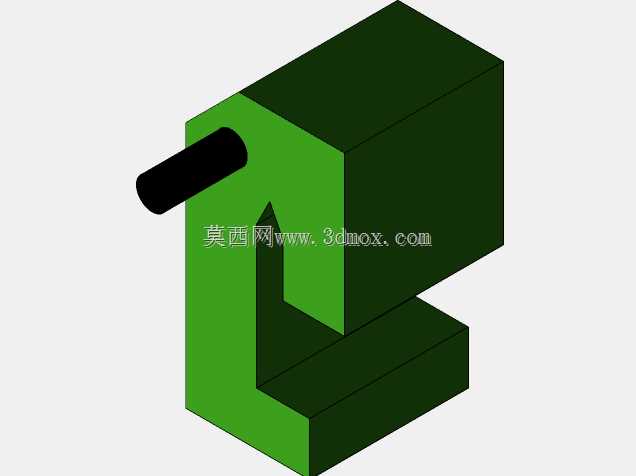

普通卧式车削加工车床结构设计

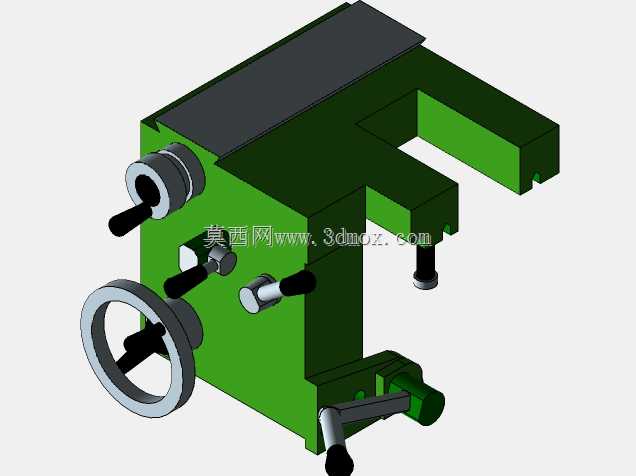

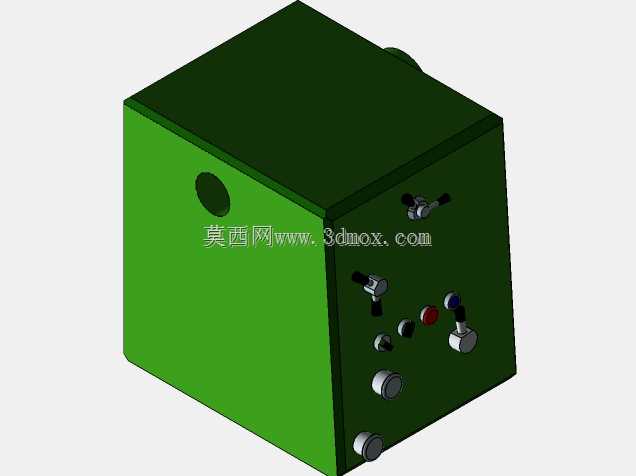

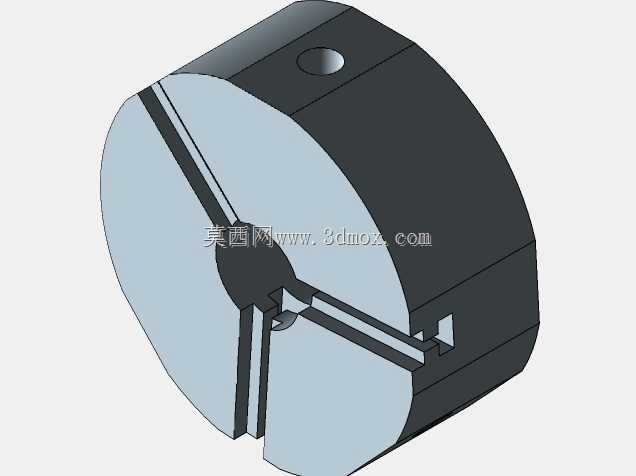

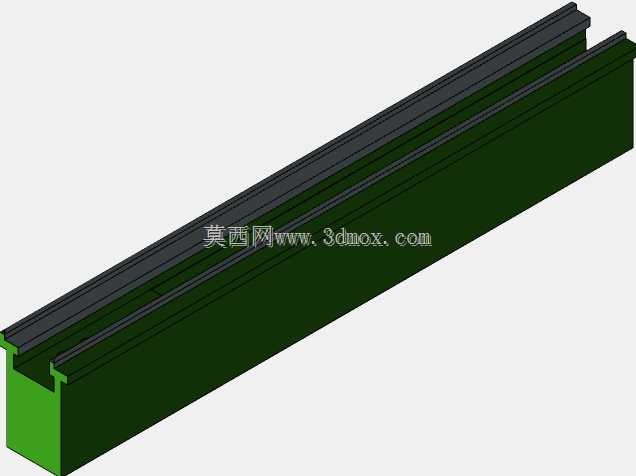

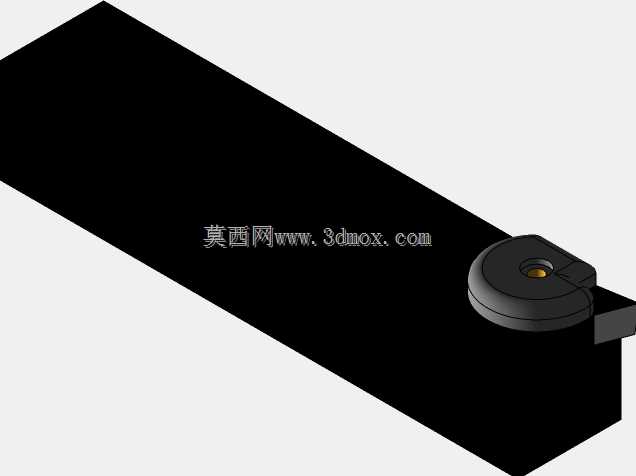

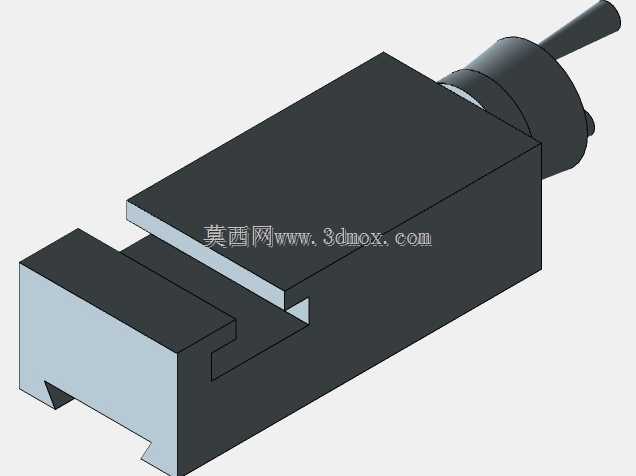

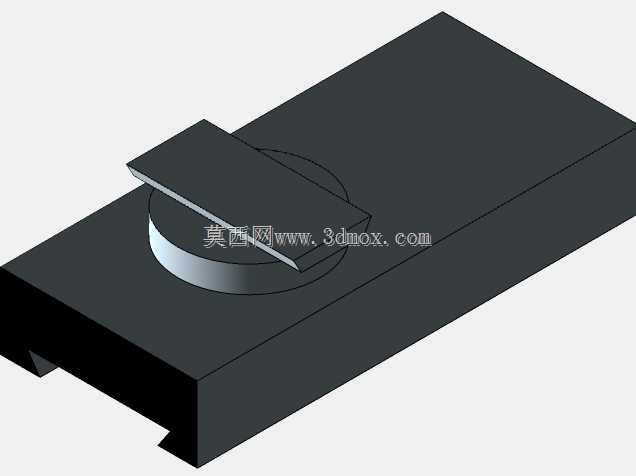

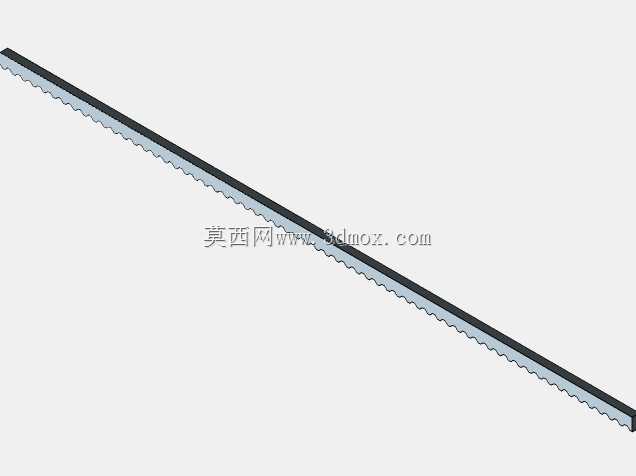

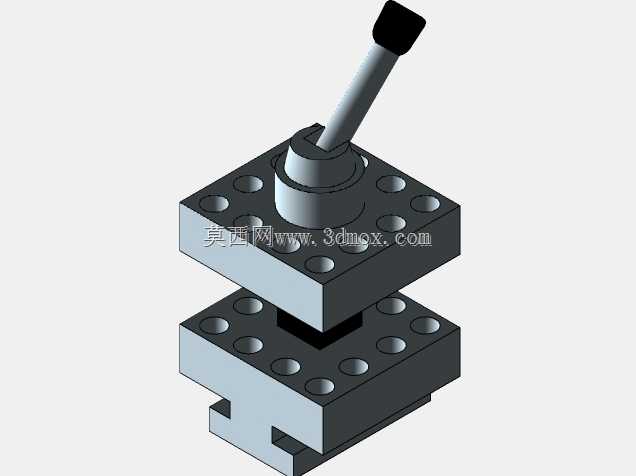

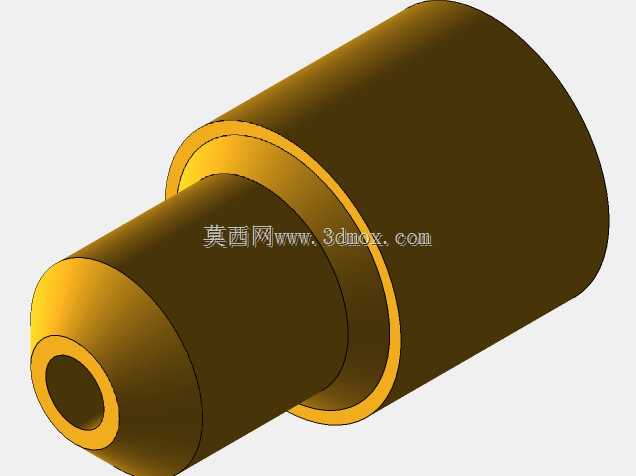

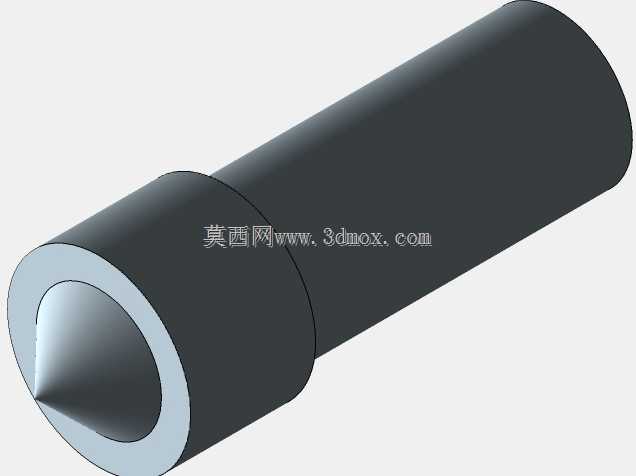

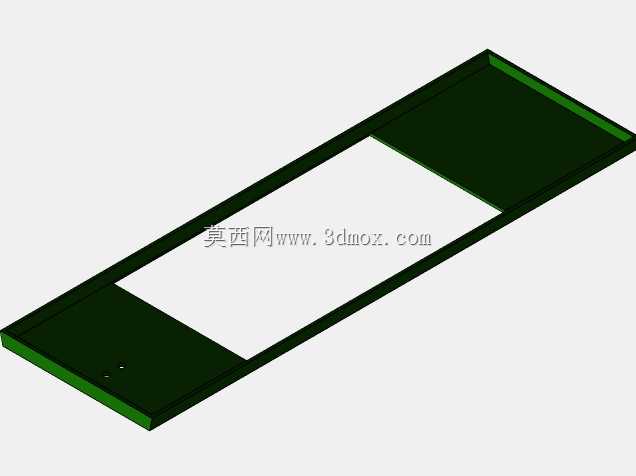

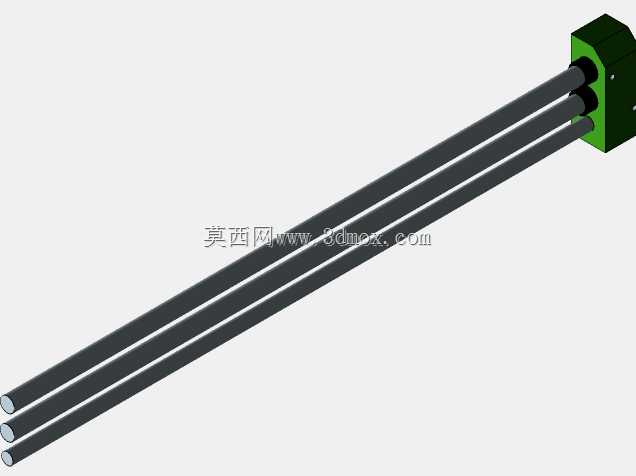

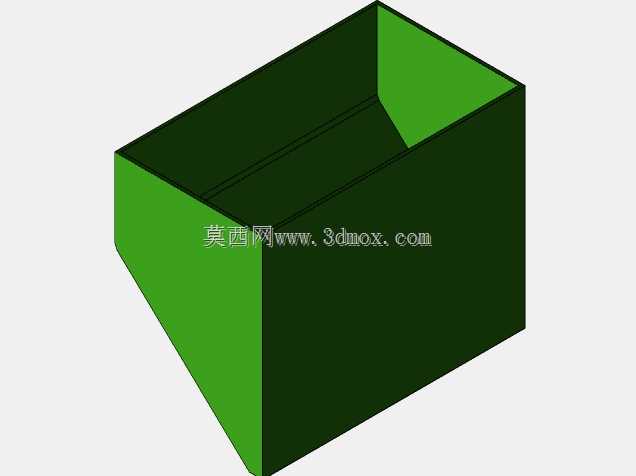

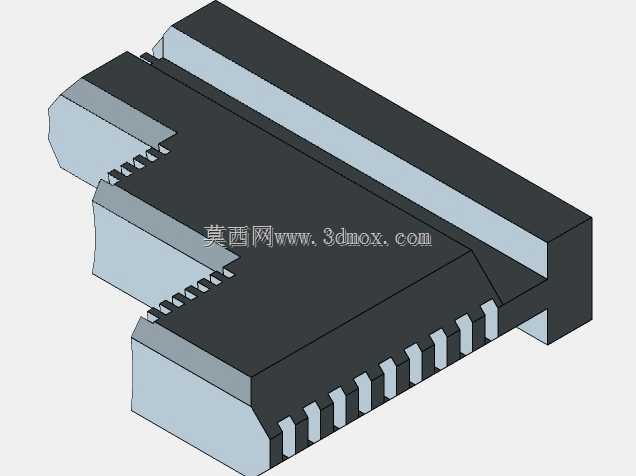

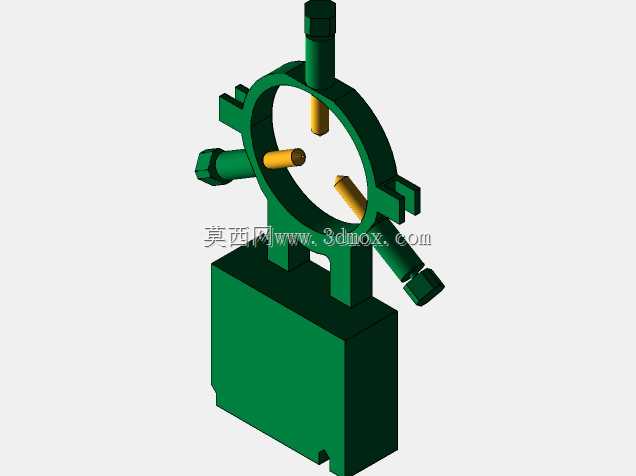

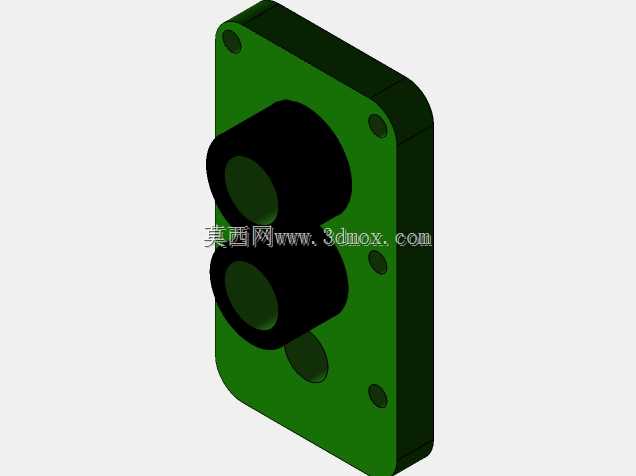

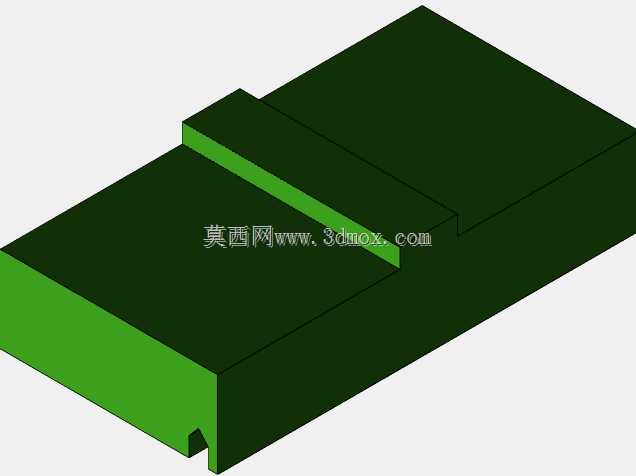

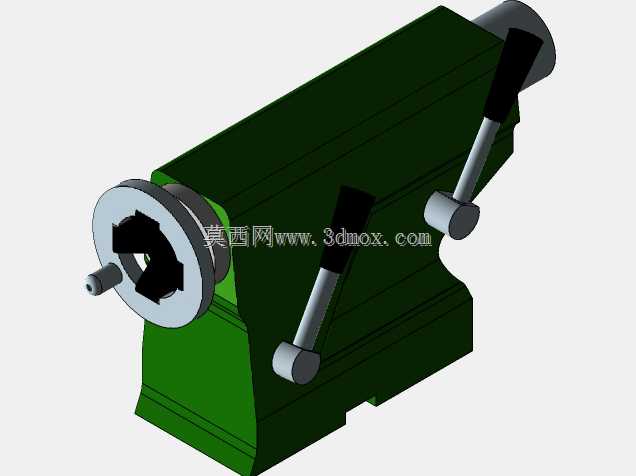

车间里老旧卧式车床长期满负荷运转后，主轴箱与床身结合面的定位销受切削振动反复冲击，常出现定位偏移导致的加工锥度超差问题，这款车削车床的结构设计从加工适配角度做了针对性调整。床身导轨的截面做了加宽处理，导轨面的淬硬层深度预留了0.8mm的二次修磨余量，日常维护中无需拆卸床身即可完成导轨面精度修复，能大幅缩短设备停机维保的周期。溜板箱的手轮传动链里加装了阻尼消隙结构，转动手轮调整刀架位置时，不会因为传动齿轮侧隙出现空程窜动，手动进给车削台阶端面时，尺寸控制的重复精度能稳定在0.02mm以内。主轴卡盘的连接法兰做了止口定位优化，卡盘拆装后重新装夹的径向跳动偏差不超过0.01mm，更换三爪、四爪卡盘时无需反复打表找正，能减少加工前的辅助准备时间。尾座的套筒锁紧机构改成了双向偏心压紧结构，顶持长轴类工件做重切削时，套筒不会因为轴向切削力的反推出现回缩，避免长轴车削过程中出现让刀导致的圆柱度超差。进给箱的变速手柄排布做了位置调整，常用的进给量档位都集中在手柄转动30度的范围内，操作工人站在刀架旁无需移步就能完成进给参数切换，批量加工时的操作流畅度提升明显。床身底部的排屑槽做了倾斜角度优化，车削产生的带状切屑会顺着斜面滑落到排屑口，不会堆积在导轨两端的刮屑板位置，减少切屑刮伤导轨面的隐患。冷却管路的喷嘴改成了可任意弯折的金属定型结构，针对不同直径的工件调整冷却液喷射位置时，无需额外加装辅助支架，冷却液能精准冲到切削区域，降低刀具的磨损速度。床头箱的润滑油路做了分路设计，主轴前后轴承、传动齿轮的润滑点都有独立的供油通道，不会出现低位齿轮润滑油过量、高位轴承缺油干磨的问题，连续运转时主轴的温升能控制在15摄氏度以内，避免热变形导致的主轴轴线偏移。
