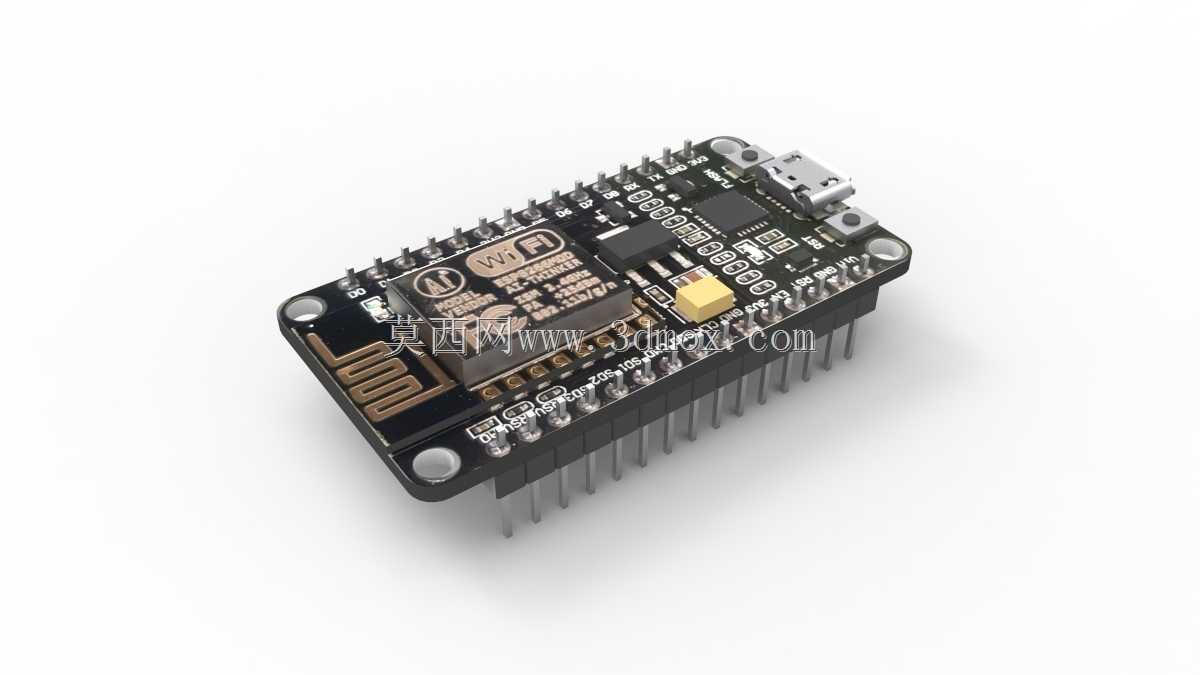

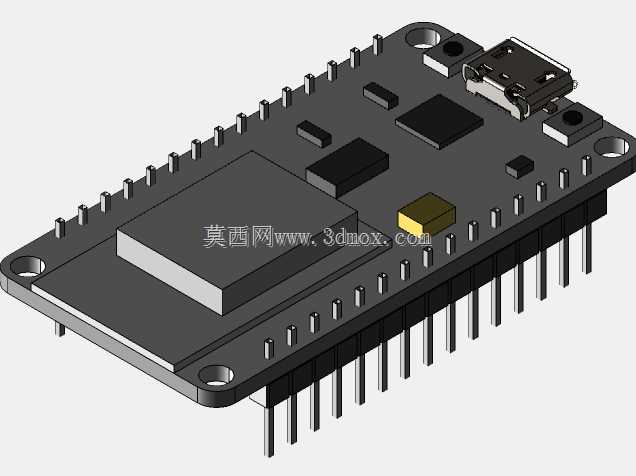

小批量打样这类WiFi开发板时,排针与PCB板孔的同轴度偏差是最容易被忽略的装配隐患,很多新手建模时直接按标称尺寸对齐孔位,实际回流焊后排针塑胶座受热形变,插装时要么针脚歪扭刮伤孔壁铜箔,要么公母座对接出现卡滞,反复插拔几次就会出现焊盘脱落的问题。这款模型里排针的定位基准没有直接取PCB的外轮廓边,而是把板上USB接口的金属屏蔽罩下沿作为Z向定位参考,排针塑胶座与PCB表面预留了0.15mm的间隙,刚好抵消SMT贴片时锡膏厚度带来的高度差,针脚露出板面的长度控制在6.2mm,既保证母座咬合深度足够,又不会因为针脚过长在堆叠安装时触碰下层电路。
PCB板边缘的圆角处理也不是单纯为了美观,手工焊接时直角边的玻纤基材容易因为烙铁温度传导出现细微崩边,模型里把四个角的R角设为1.2mm,刚好匹配常用的PCB铣刀走刀路径,不用额外做二次修边处理。板载天线区域的净空范围在模型里做了明确的结构避让,没有把任何接插件、金属固定件放在天线辐射方向的3mm范围内,避免后期外壳装配时金属件遮挡信号,很多同类开发板建模时只顾着把元件堆满板面,实际测试时WiFi信号衰减超过30%,还要反复改板调整元件位置。
Micro USB接口的固定脚在模型里做了加宽处理,比常规接口的固定焊盘宽出0.8mm,日常插拔数据线时的侧向力不会直接把接口从板上扯掉,之前接触过不少同类型开发板,用不到半年USB口就松脱,本质就是建模时没考虑插拔工况的受力,固定脚的受力面积太小。板上复位按键的键帽高度比周边元件高出1.1mm,不用拆外壳就能直接按到,同时键帽边缘做了0.3mm的倒角,手指按压时不会有尖锐的刮触感,按键的触发行程在模型里预留了0.25mm的按压余量,不会因为外壳公差导致按键卡死或者按下去没反应。
电源指示灯的位置设在板边靠近USB口的位置,模型里把灯珠的发光角度做了模拟,正常插在电脑上时,视线不用刻意凑近就能看到电源状态,不会被排针或者外接的杜邦线挡住光线。整个板的元件排布没有出现高低元件干涉的问题,最高的电解电容和旁边的排针保持了1mm的安全距离,焊接时不会因为烙铁头碰到电容外皮导致烫损,后期做三防漆涂覆时也能保证每个元件的引脚都能被均匀覆盖,不会出现遮挡导致的漏涂。
