ESP32物联网开源WiFi蓝牙开发板

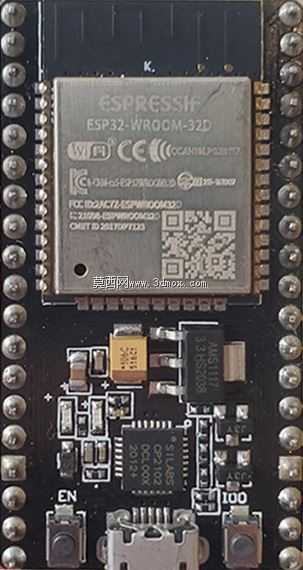

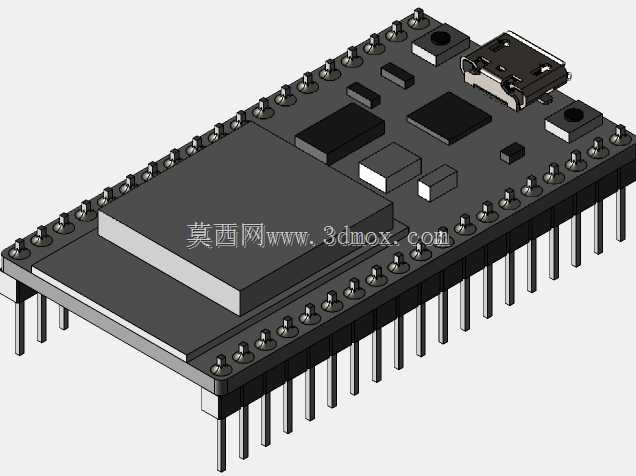

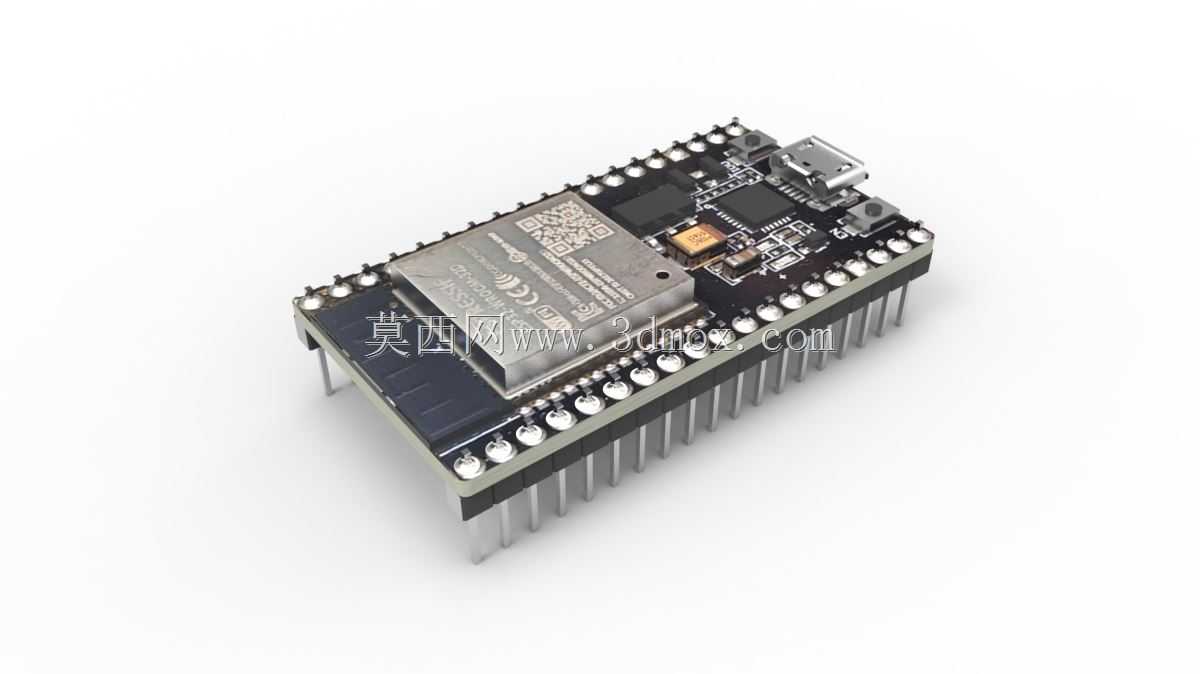

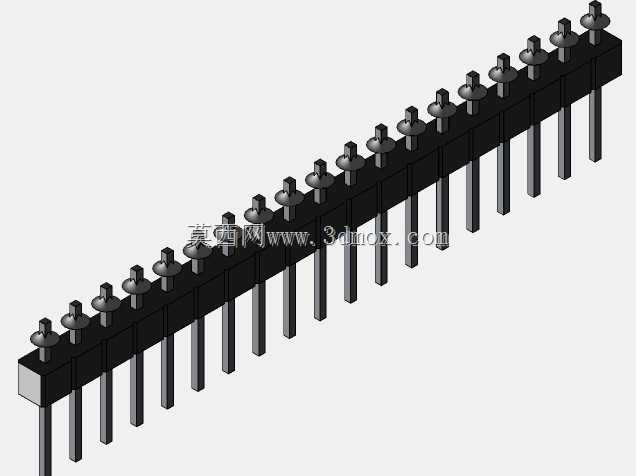

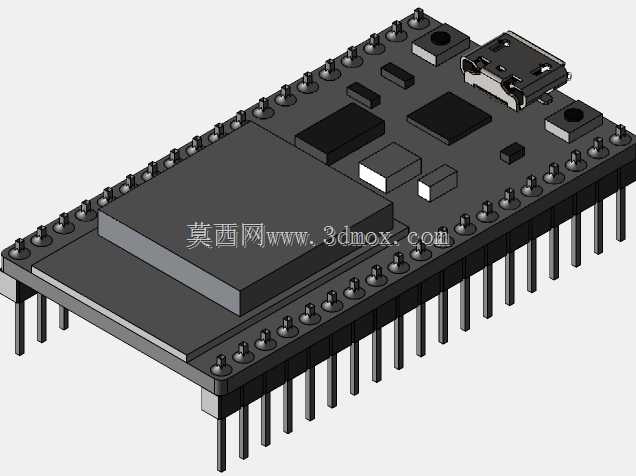

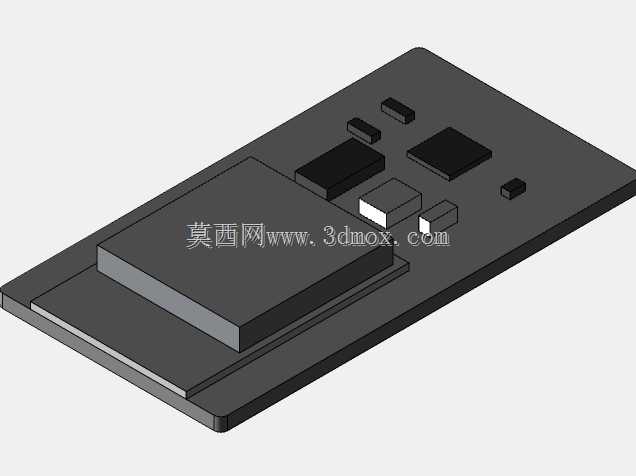

在物联网项目原型开发阶段，开发板的选型直接影响前期验证效率与后续落地的适配性，这款集成WiFi与蓝牙功能的开发模块，是面向嵌入式原型验证场景设计的核心控制载体，适配多数低功耗物联网终端的开发需求。从实际工程应用来看，这类模块常被用于智能传感节点、小型智能家居控制终端、工业现场数据采集前端、校园创客项目验证等场景，能够在不需要额外搭建复杂通讯外围电路的前提下，快速完成设备联网、数据透传、近场蓝牙配网等核心功能验证，大幅缩短原型迭代周期。模块的功能集成度较高，核心主控集成了双模式通讯链路，既支持远距离WiFi数据传输，也支持短距离蓝牙设备连接与配网，板载引出了全部通用IO接口，能够直接对接各类数字传感器、模拟采集模块、执行器驱动电路，不需要额外设计转接电路即可完成功能搭建。从设计思路上，这款开发板采用了核心板加排针引出的布局方式，核心通讯与主控电路做了集中化布局，减少外围走线的信号干扰，排针采用标准2.54mm间距设计，能够直接兼容市面通用面包板、洞洞板以及标准扩展坞的安装尺寸，降低开发者的硬件适配成本。板载的USB接口直接集成了串口下载电路，不需要额外配置下载器即可完成固件烧录与串口调试，对于入门开发者与快速原型验证场景十分友好。外形尺寸上，模块整体采用矩形布局，排针沿板卡两侧长边平行排布，整体宽度适配标准面包板的中间槽位间距，安装时可以直接插装在面包板上，两侧剩余的插孔位可直接搭接外围电路，不会出现排针干涉插孔的问题。板卡四角预留了标准安装孔位，在原型验证完成后需要做固定安装时，可以通过M2螺丝直接将板卡固定在壳体内部或者设备安装支架上，安装孔的位置避开了板上的高频走线区域，固定时不会对信号传输造成干扰。板上的主要发热元件做了铺铜散热处理，在长时间连续运行数据传输任务时，核心区域的温升能够控制在合理范围内，不会出现因过热导致的通讯断连或者运行不稳定问题。从建模还原的角度，模型完整还原了板卡上的接口位置、排针高度、核心屏蔽罩的外形尺寸以及USB接口的突出高度，在做设备壳体设计或者整体装配验证时，可以直接导入模型进行干涉检查，确认板卡在壳体内的安装空间是否充足，接口位置是否与壳体开孔匹配，排针与周边结构件是否存在装配冲突，能够有效减少后期实物打样的适配问题。
