蛋形桌面安防监控摄像头外观结构设计

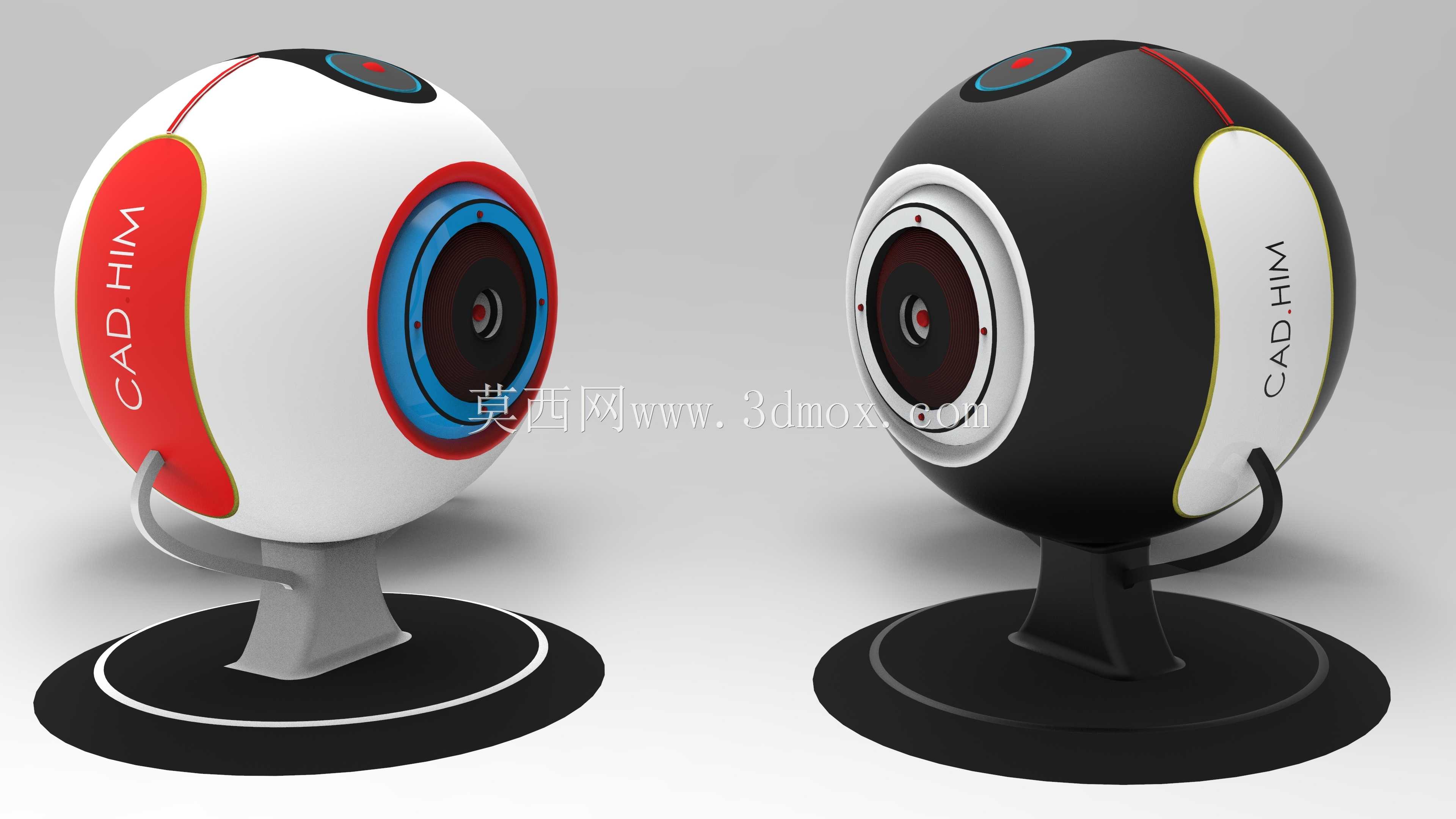

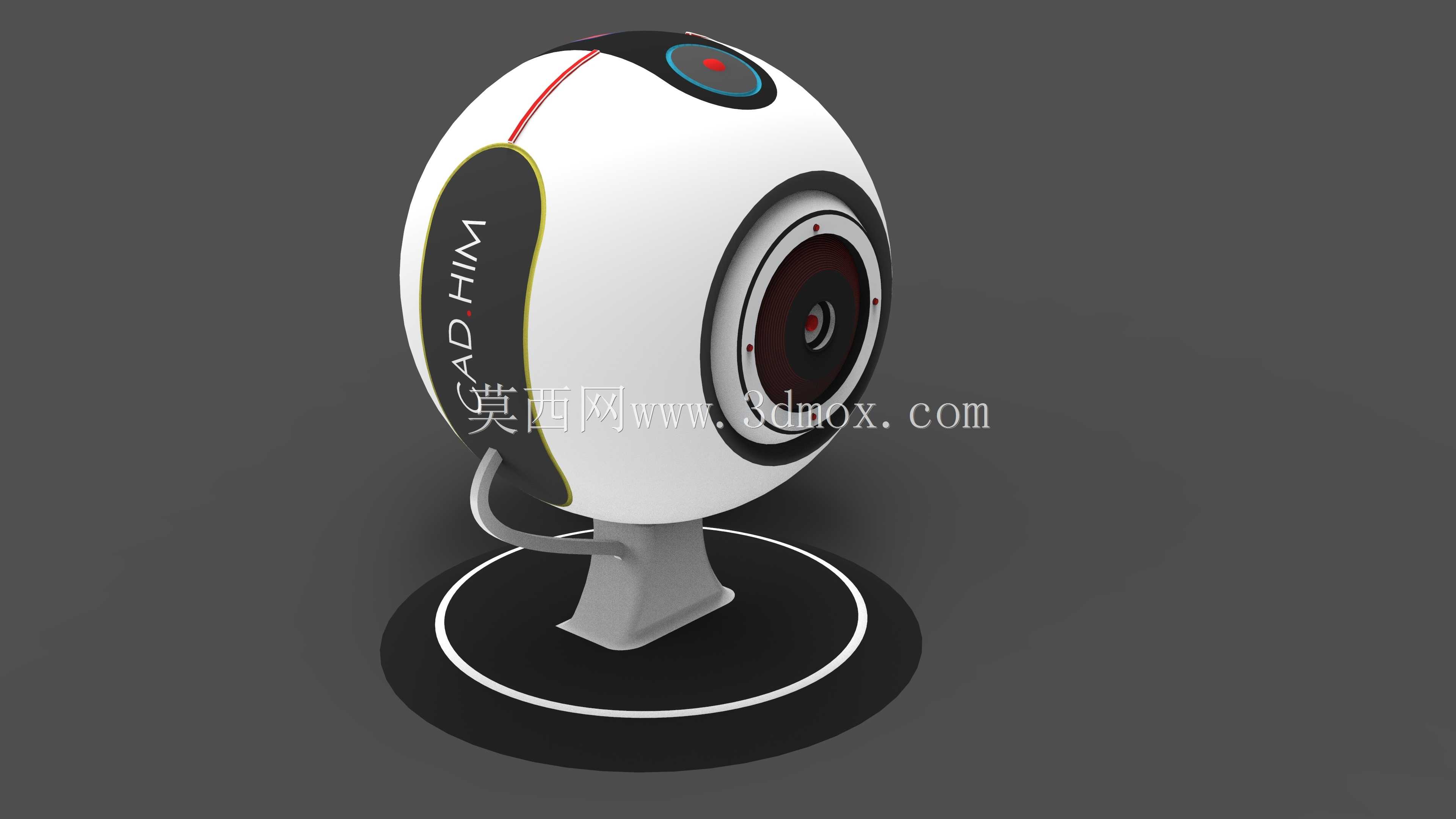

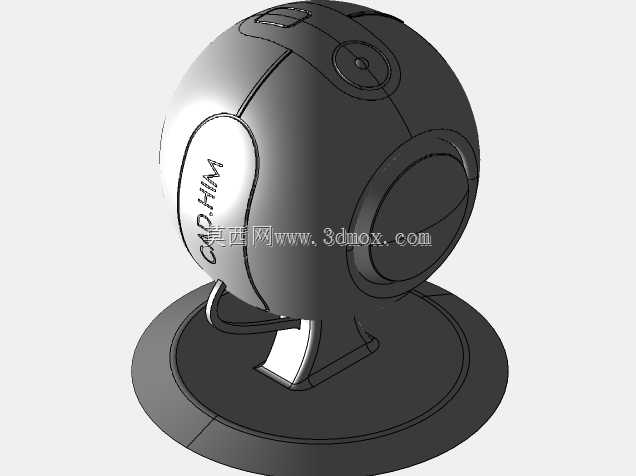

桌面安防摄像头长期存在的壳体接缝突兀、支架调节阻尼失效、镜头区域积灰难清理的痛点，在这款蛋形外观的结构设计里得到了针对性的落地解决。蛋形曲面的连续过渡没有采用常规的上下壳对半拆分逻辑，而是把分型线藏在侧面装饰条的边缘位置，装饰条做了微凸的弧面遮挡，日常使用中几乎看不到拼接缝隙，也避免了缝隙积灰后难以擦拭的问题，同时侧面的装饰条还做了轻微的磨砂纹理，和壳体的亮面质感形成层次区分，不需要额外做喷涂分色就能实现视觉上的撞色效果，减少了后期表面处理的工序复杂度。镜头外圈的环形装饰做了三层阶梯式的内凹结构，最外层的蓝色环带做了轻微的倒角过渡，不会因为尖锐边缘在组装时刮伤操作人员的手部，中间的黑色圈体和镜头主体之间预留了0.15mm的装配公差，能抵消注塑成型时的壳体轻微形变，避免镜头安装后出现偏心的问题，最内侧的镜头玻璃和外圈做了齐平设计，没有突出或者内凹的死角，日常擦拭只需要用布一抹就能清理干净灰尘，不会在缝隙里残留污渍。底座和蛋形主体连接的支架部分没有采用常规的硬塑料转轴，而是在转轴内部嵌入了阻尼硅胶圈，支架调整角度的时候能提供均匀的阻尼反馈，调整到任意角度都能稳定保持，不会出现使用久了之后转轴松动、摄像头低头偏移的问题，底座的圆形底盘做了内凹的环形走线槽，连接的电源线可以顺着线槽从任意方向引出，不会因为线材顶起底座导致设备放置不稳，底盘底部还预留了粘贴防滑胶垫的凹槽，胶垫安装后和底盘底面完全齐平，不会出现胶垫凸起导致的放置晃动问题。壳体的壁厚做了均匀的2mm等厚设计，没有出现壁厚突变的位置，注塑成型时能避免出现缩痕、气泡等缺陷，壳体内部的卡扣位置都做了加强筋连接，卡扣的扣合量控制在0.8mm，既保证了上下壳组装后的连接强度，又不会因为扣合量过大导致拆卸维修时撬坏壳体边缘。镜头模组的安装柱做了十字形的加强结构，能承受镜头模组的重量，不会因为轻微的碰撞导致安装柱断裂，同时安装柱的高度做了精准的公差控制，镜头安装后和外圈的阶梯面刚好齐平，不会出现镜头突出或者内陷的问题。黑白两款的壳体结构完全通用，只需要更换不同颜色的壳体原料和侧面装饰条的配色就能实现两款外观的生产，不需要额外开模，大幅降低了生产的成本，也方便后期的配件更换维修。
