便携式手电钻垂直钻孔定位辅助架

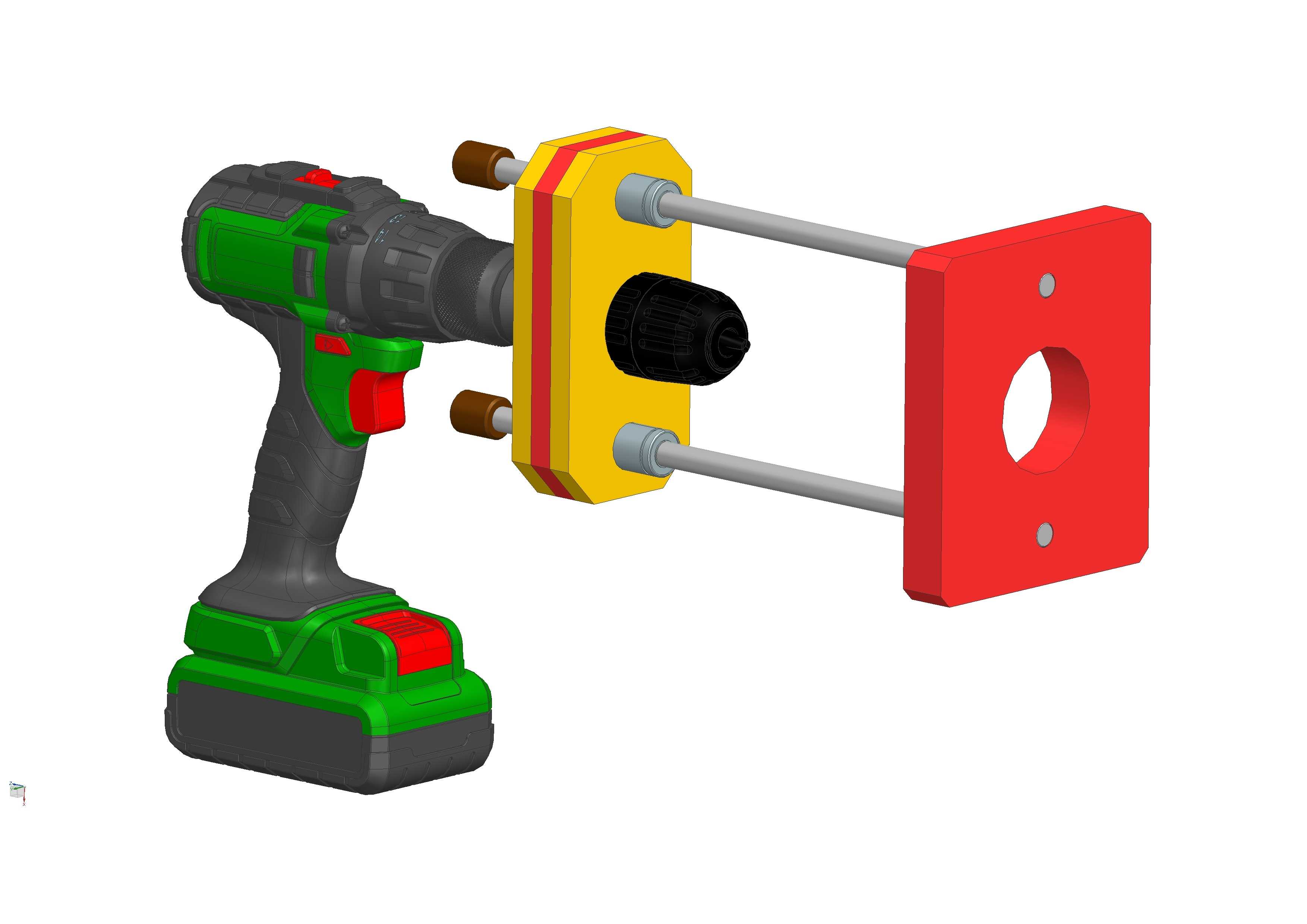

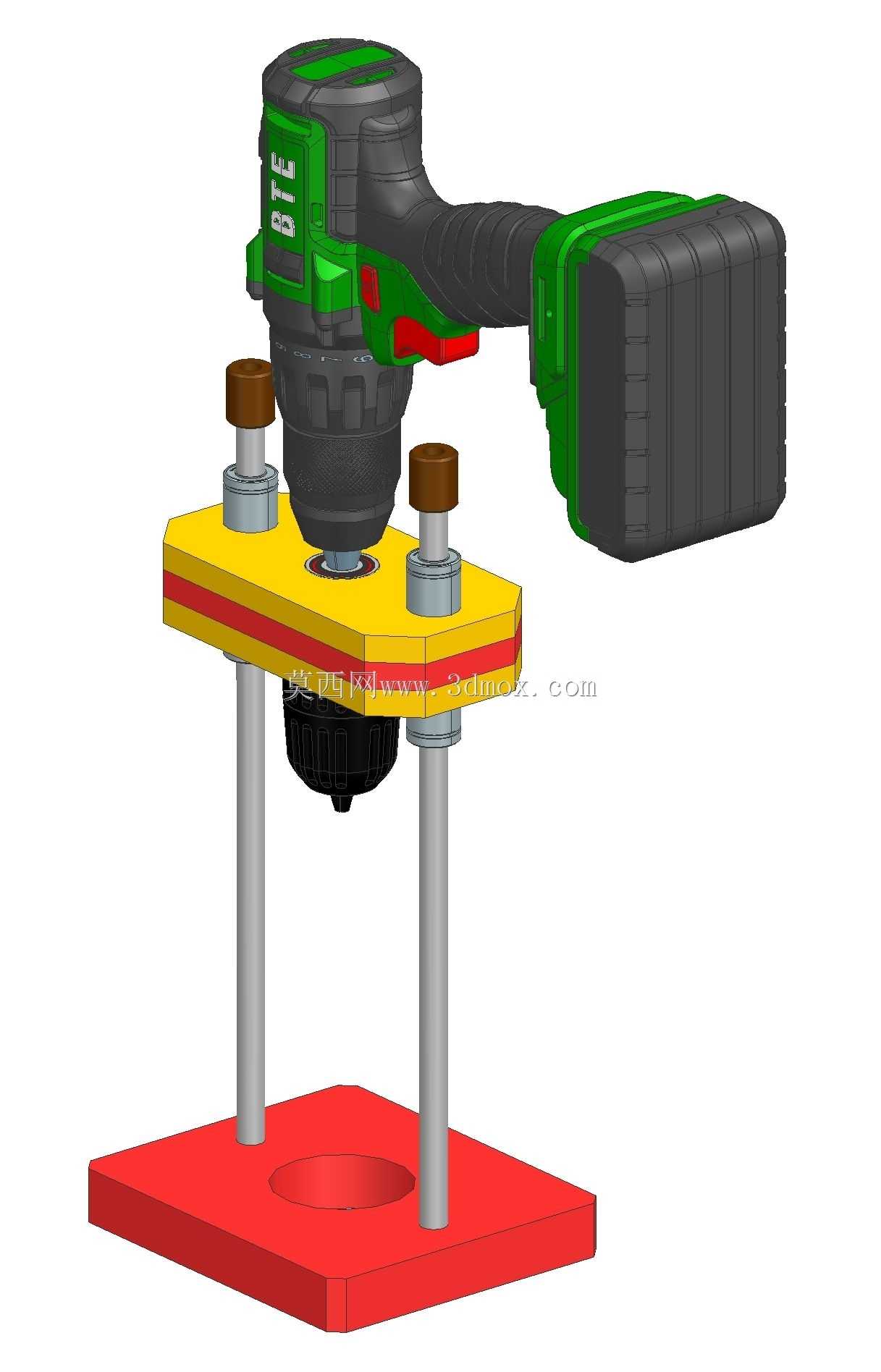

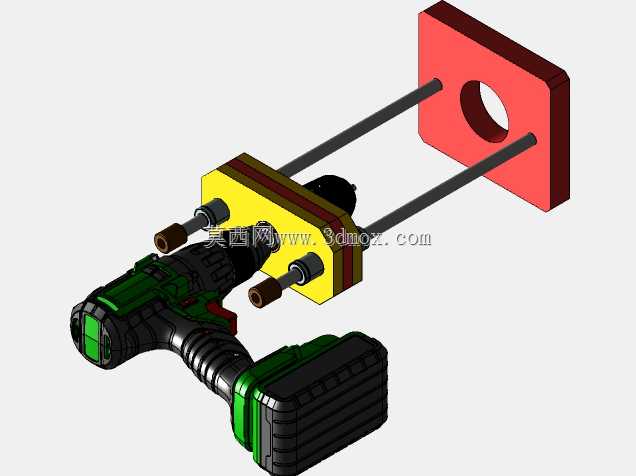

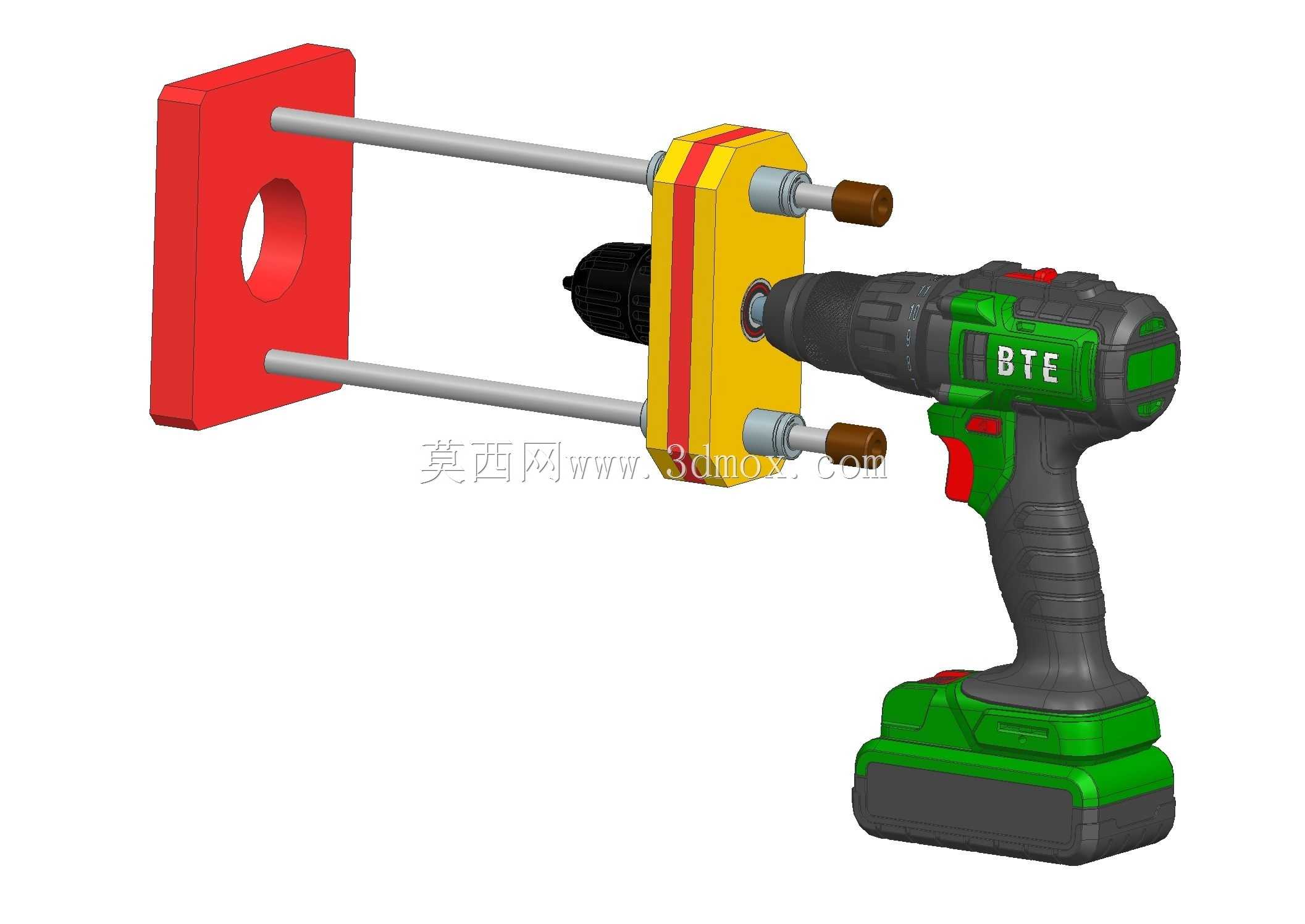

手持电钻作业时最常出现的偏差就是孔道倾斜，尤其在薄木板、亚克力板这类易钻穿的工件上，哪怕几度的倾角都会让后续紧固件安装出现错位，甚至直接报废工件。这套辅助定位架完全围绕钻孔垂直度的刚性约束做结构设计，没有多余的冗余部件。两根平行光杆作为导向主体，表面做了硬氧处理降低摩擦系数，和黄色基座上的直线轴承配合时，径向窜动量控制在0.02mm以内，电钻进给过程中不会出现左右晃摆。前端红色定位板直接贴靠工件表面，中心开孔刚好适配常见的麻花钻最大直径，板上的两个沉头孔用来临时固定在工件表面，遇到曲面工件时也能通过加装橡胶垫增大摩擦力，避免钻孔瞬间定位板滑移。黄色基座和电钻夹持端的适配槽做了渐变圆弧处理，能兼容市面上绝大多数12V-20V级别的锂电钻机身，夹持块内侧贴了3mm厚的丁腈橡胶垫，既不会刮花电钻塑料外壳，又能抵消电钻高速运转时的轻微振动，防止长期使用后夹持松动。导向光杆的两端都做了限位挡圈，进给行程刚好限制在常见钻孔深度的安全范围内，不会因为操作时用力过猛让钻夹头撞到前端定位板，也能避免钻头过深钻穿工作台面。整套结构没有复杂的传动部件，拆解后只有基座、定位板、光杆、轴承、夹持块五个大类零件，日常维护只需要定期给光杆擦少量硅基润滑脂，不会像带弹簧复位的同类辅助工具那样出现弹簧疲劳失效的问题。实际作业时不需要额外标记复杂的定位线，只要把定位板中心对准预钻孔的中心点，贴紧工件后推动电钻沿光杆进给，就能钻出完全垂直于工件表面的直孔，哪怕是刚接触木工DIY的新手也能做出精度合格的孔位，不需要靠长期练习找手感。定位板和基座的连接没有用焊接结构，全部采用内六角螺丝锁紧，遇到特殊孔径需求时只需要更换对应开孔尺寸的定位板就能适配，不需要重新制作整套架体，零件替换成本不到整体成本的十分之一。
