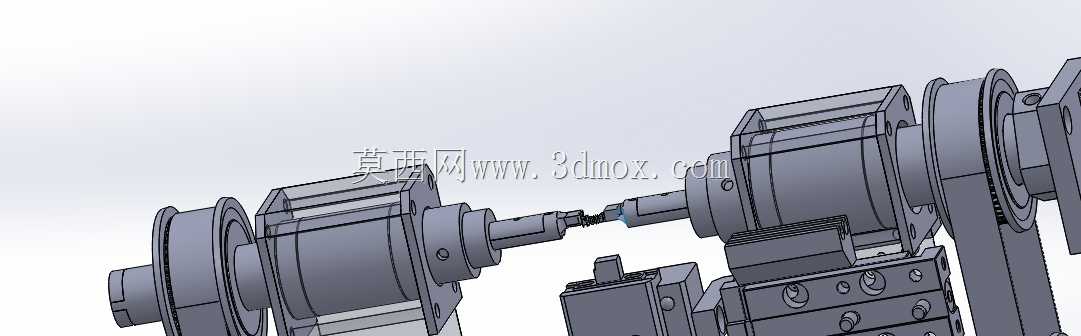

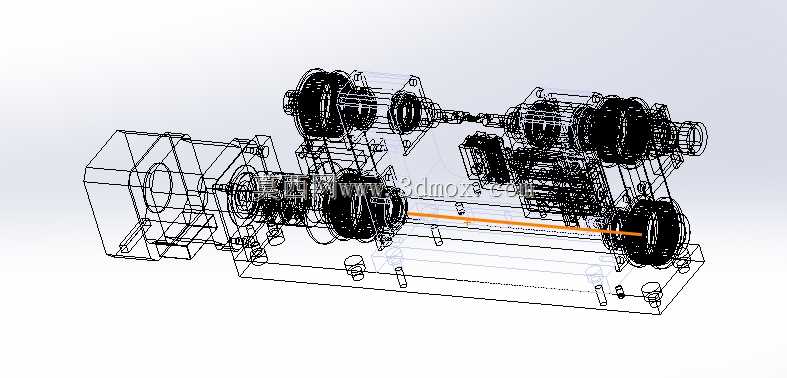

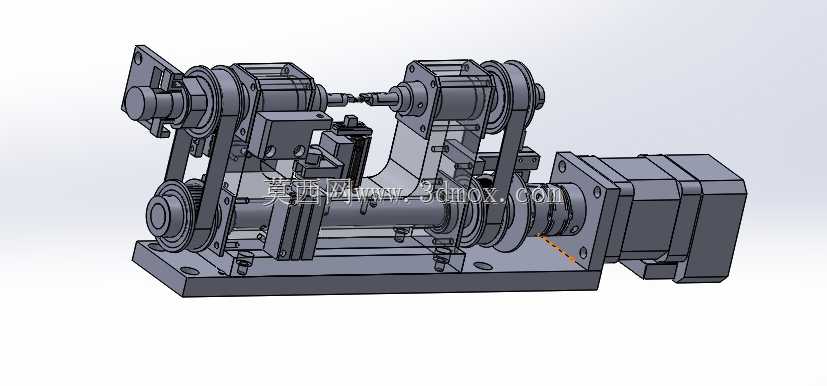

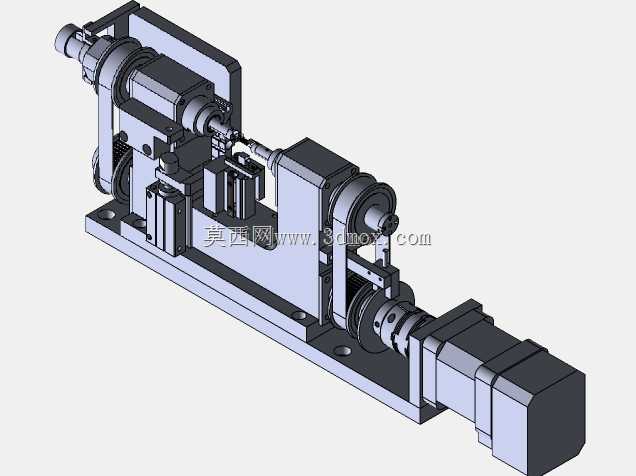

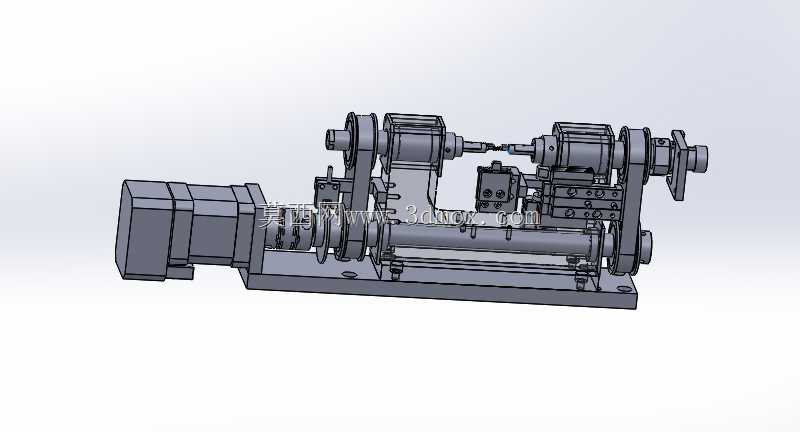

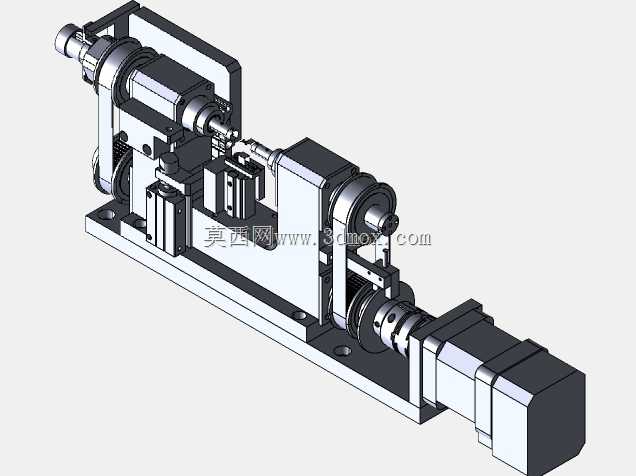

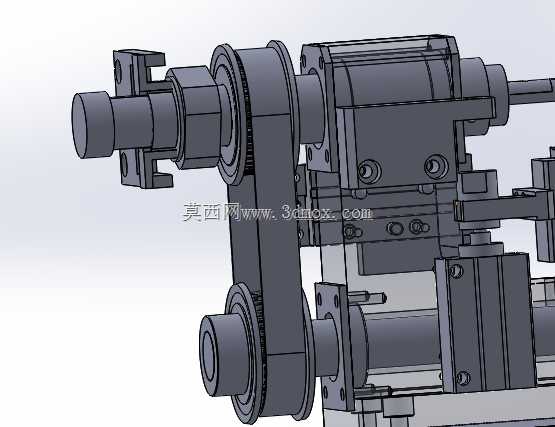

同步带驱动旋转定位夹紧机构

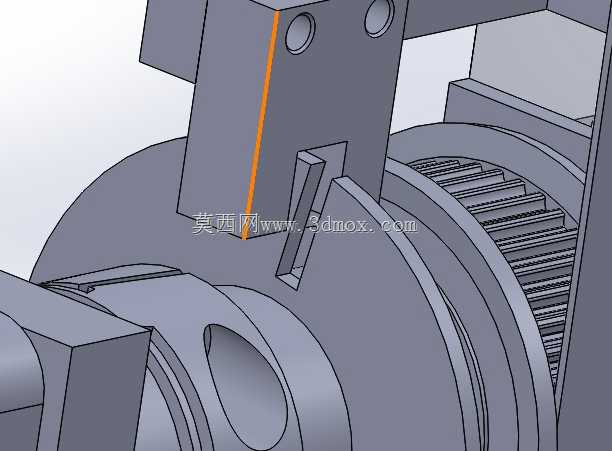

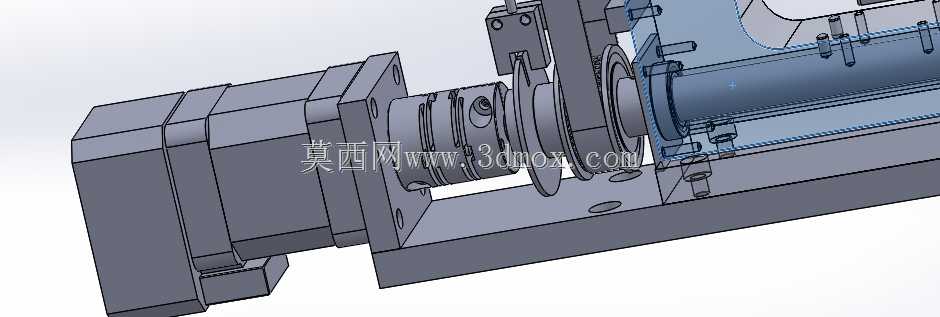

现场旋转加工工位常遇到工件夹持后同轴度偏差超差、重复定位精度波动的问题，这套机构从装配逻辑层面做了针对性的公差匹配设计。动力端的伺服电机输出轴与同步带轮的配合段特意做了h6公差的轴颈处理，带轮与轴之间加装了薄壁涨紧套，既避免了键连接带来的传动间隙，也抵消了长时间启停产生的轴肩磨损偏移。两侧对称布置的夹持臂转轴与底座安装孔采用H7/g6的间隙配合，转轴根部加装了推力滚针轴承，承受夹持时的轴向反力，不会因为长时间往复转动出现转轴卡滞、夹持中心偏移的问题。同步带的张紧结构没有采用常规的腰型孔调节方式，而是在从动轮侧设计了偏心张紧轴，转动偏心轴就能精准控制带的张紧力，张紧后用紧定螺钉锁死，不会因为设备运行振动出现张紧力衰减，保证传动比恒定，旋转角度定位误差控制在0.02度以内。夹持端的夹头与摆臂的连接面做了锯齿形咬合结构，更换不同规格夹头时不需要重新打表找正，咬合面的摩擦力足够承受铣削、钻孔加工时的切削扭矩，不会出现夹头打滑偏转。底座上的各个安装轴承座的定位面都做了一体铣削加工，没有采用拼接式的安装座，减少了装配时的累计误差，轴承座与底座之间加装了0.02mm的紫铜调整垫片，装配时可以通过增减垫片微调两侧夹持轴的同轴度，不需要反复修磨安装面。整个机构的油路预留孔都设计在零件的非配合面，润滑油可以直接通入转轴与轴承的配合间隙，不会出现油污渗漏到工件夹持面的问题，适配精加工工位的清洁要求。布线槽沿着底座侧边的加强筋布置，伺服电机的动力线与编码器信号线分开走线，避免信号干扰导致的定位偏差，所有线缆都用波纹管防护，不会被往复运动的机构剐蹭破损。
