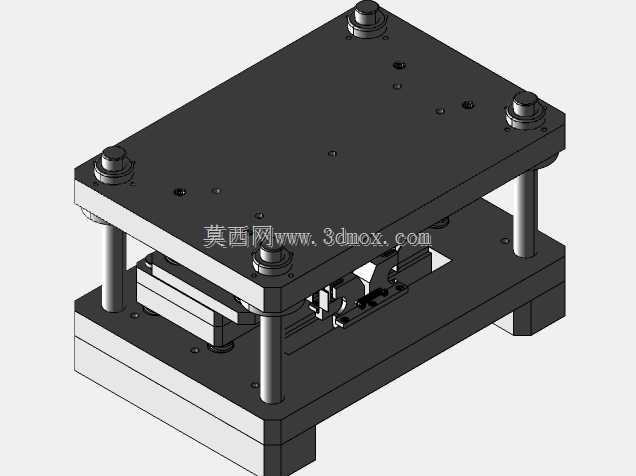

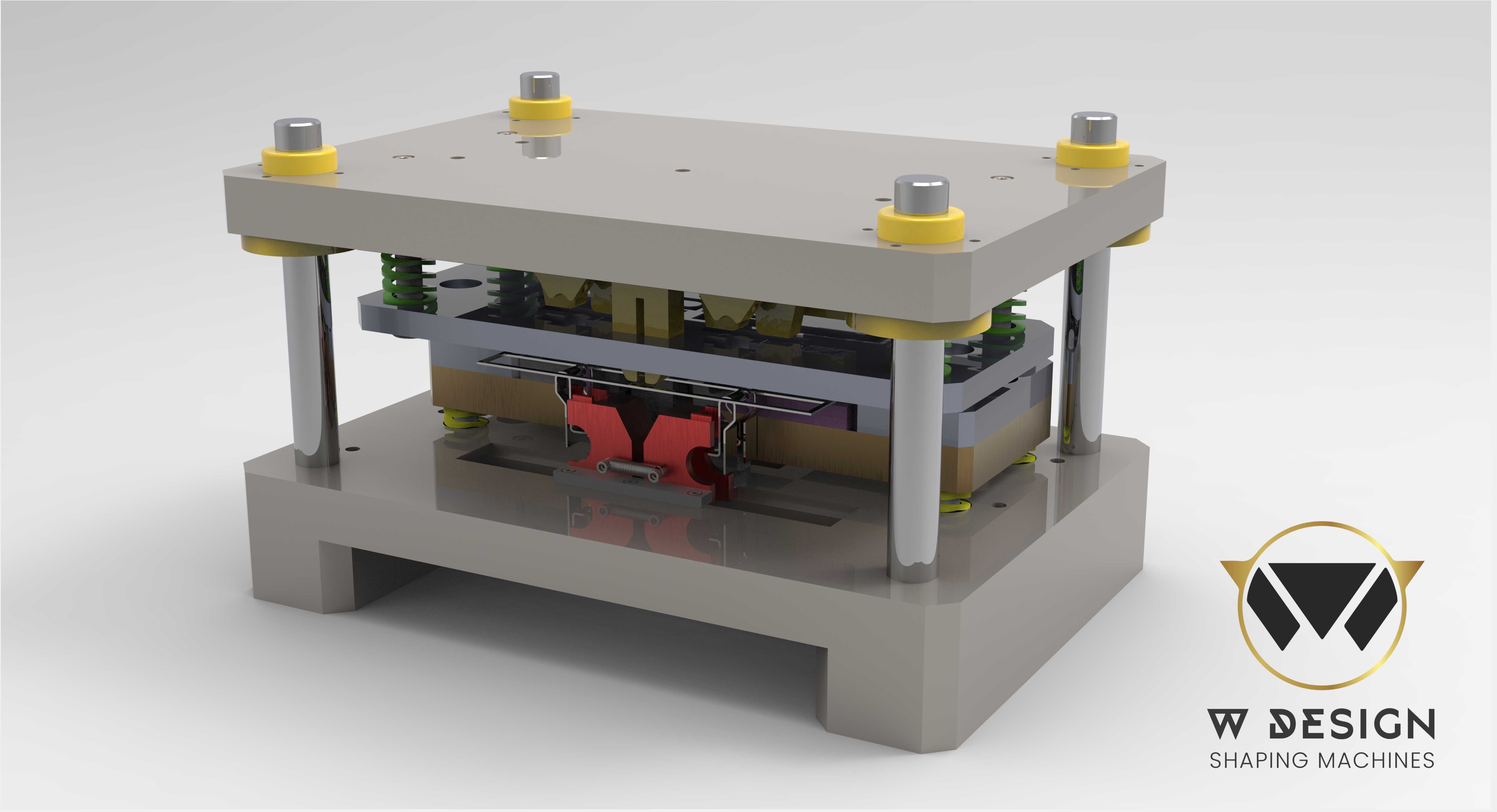

板材取件渐进式冲压工装结构

板料冲压工序里，成品从料带分离后的卡滞、带料问题，一直是产线提速的核心阻碍。这套渐进式冲压压具的结构设计，完全围绕取件环节的工况痛点做适配，没有冗余的装饰性结构，每一处配合尺寸都对应实际加工里的公差矛盾。上下模座的导柱配合段做了分段公差设计，靠近冲压作业区的配合段选用H7/h6的小间隙配合，保证冲裁瞬间的对位精度，远离作业区的导向段放大间隙到H8/h7，既避免长时间冲压发热导柱抱死，又能抵消模座加工时的平行度误差，不用在装配时反复配磨导套。卸料弹簧的排布没有做均匀对称布置，而是对应料带成品的轮廓边缘做点位偏移，成品轮廓曲率大的位置弹簧刚度提升15%，平直段用常规刚度弹簧，冲裁完成后卸料力不会均匀作用在料带上，而是顺着成品的轮廓边缘逐步剥离，从根源上避免成品卡在凹模腔里的情况。模架的四根立柱没有直接锁固在下模座的安装平面，而是在每个立柱底部加了0.02mm的调整垫片组，现场装配时可以通过增减垫片微调上模的平行度，不用对模座安装面做二次铣削，适配不同批次板材的厚度公差波动。压具的取件拨块藏在凹模的侧方空腔里，冲裁行程到下死点时拨块刚好被斜楔推动到成品下方，上模回程时拨块顺着导槽抬升0.8mm，把成品从凹模里顶出到接料槽位置，不会和下落的料带发生干涉。所有滑动配合面都预留了固体润滑脂的存储槽，不用在产线运行时频繁停机加油，适配高速冲压的连续作业需求。模座的边角做了C5的倒角处理，既避免装配时锋利边角划伤操作人员，也能减少吊装过程中模座和其他工装的磕碰损伤。上下模的合模定位销做了15度的导入锥面，现场换模时不用反复对位找正，销子插入3mm深度就能自动导正位置，大幅缩短换模调试的时间。
