Nema17步进电机高精度三维结构

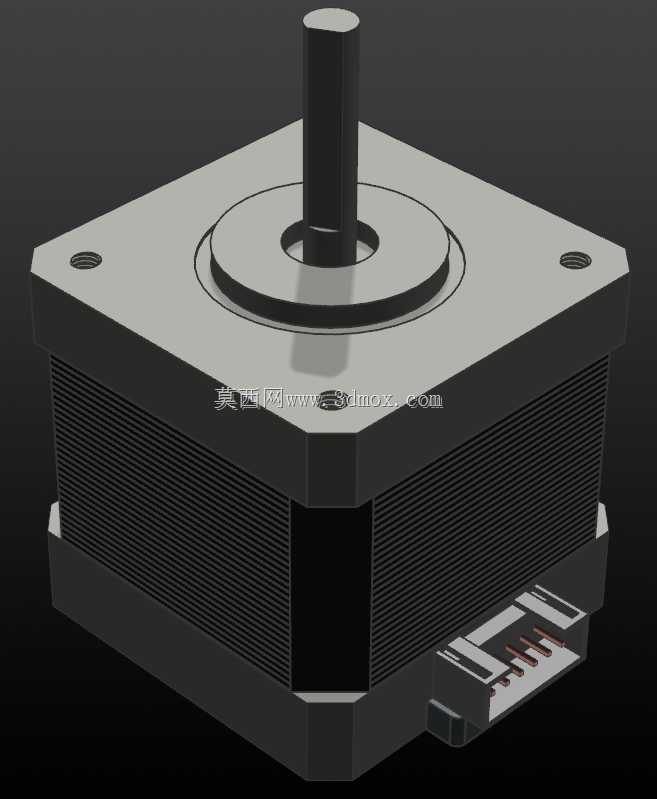

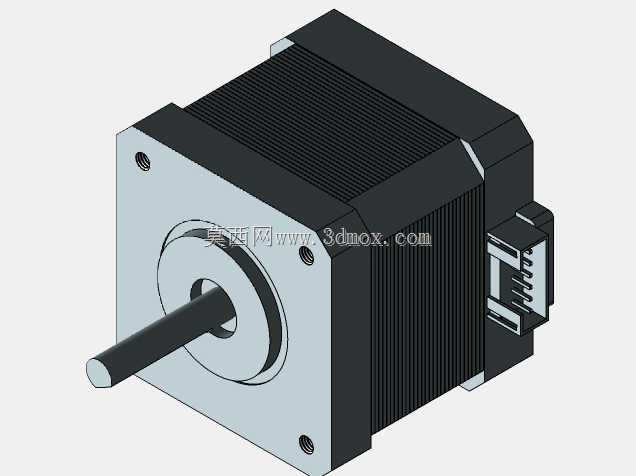

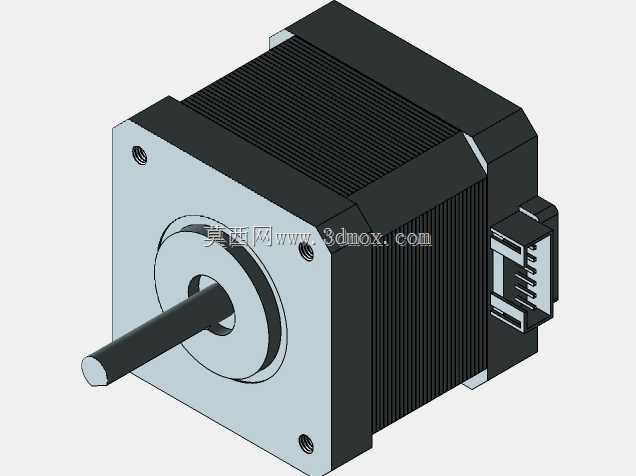

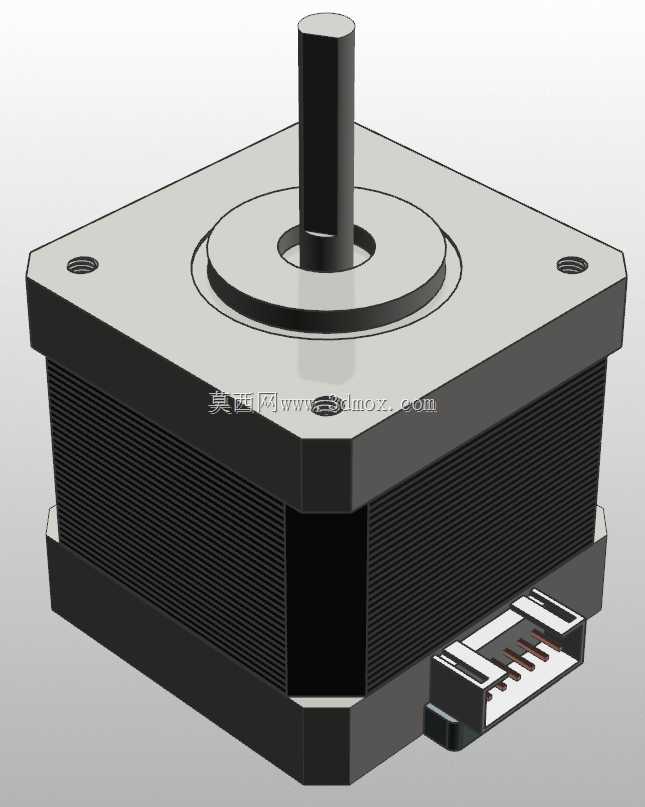

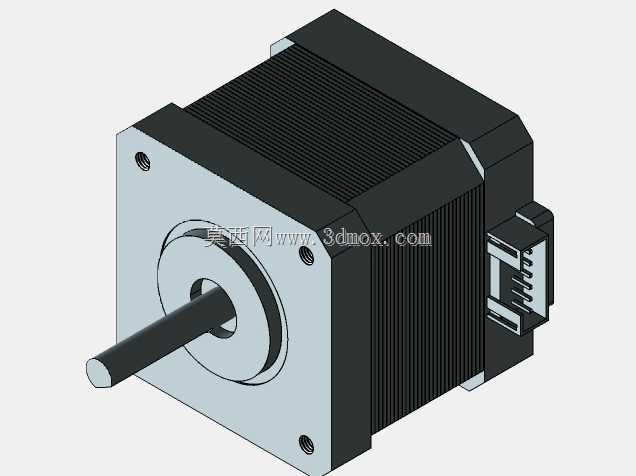

小规格步进电机在桌面级自动化设备里的装配公差问题，一直是批量组装时的高频痛点。输出轴的径向跳动公差如果控制不当，搭配同步带轮做传动时，会出现周期性的张紧力波动，长期运行会加速带齿磨损，甚至出现跳齿丢步的情况。这款Nema17规格的步进电机模型，在输出轴与前端盖的配合段做了细节还原，轴肩的定位台阶尺寸完全贴合实际量产件的公差带，装配时轴用挡圈的卡槽位置也做了精准复刻，不用再额外调整配合间隙就能直接套用在装配仿真里。定子外壳的散热鳍片是容易被忽略的细节，很多简化模型会把这部分做成光滑圆柱面，实际运行时鳍片的通风间隙直接影响连续运行的温升阈值，模型里每一片鳍片的间距、倒角都和实物一致，做热仿真的时候可以直接导入计算流体域，不用二次修补几何。后端的出线座做了卡扣式的结构还原，常见的装配隐患是出线座与端盖的配合间隙过大，设备运行振动时会拉扯内部绕组引线，模型里卡扣的卡合量、密封槽的尺寸都做了1:1还原，装配干涉检查时能直接验证卡扣的压入行程是否合理，避免实际组装时出现卡扣断裂或者装配不到位的情况。前端盖的两个安装孔做了沉头深度的精准还原，很多新手设计安装结构时会忽略沉头深度，导致螺丝锁附后端面突出，和负载安装面出现间隙，直接影响轴系的同轴度，这个模型里的沉头孔深度、孔位公差都和量产件保持一致，调用到设备装配体里时，能直接校验安装螺丝的长度是否适配，不用反复核对二维图纸。绕组部分的填充轮廓也做了写实还原，做电磁仿真的时候可以直接提取绕组的截面参数，不用重新绘制绕线区域。端盖与定子壳体的配合止口做了微米级的公差还原，止口的过渡圆角、配合面的粗糙度示意都有体现，装配时能直观看到止口的导向长度是否足够，压装时会不会出现偏斜导致定子转子擦片的问题。出线端的引脚间距也完全匹配通用的接插件规格，设计转接板的时候可以直接调用孔位，不用反复测量实物尺寸。
