NEMA17标准步进电机精密结构设计

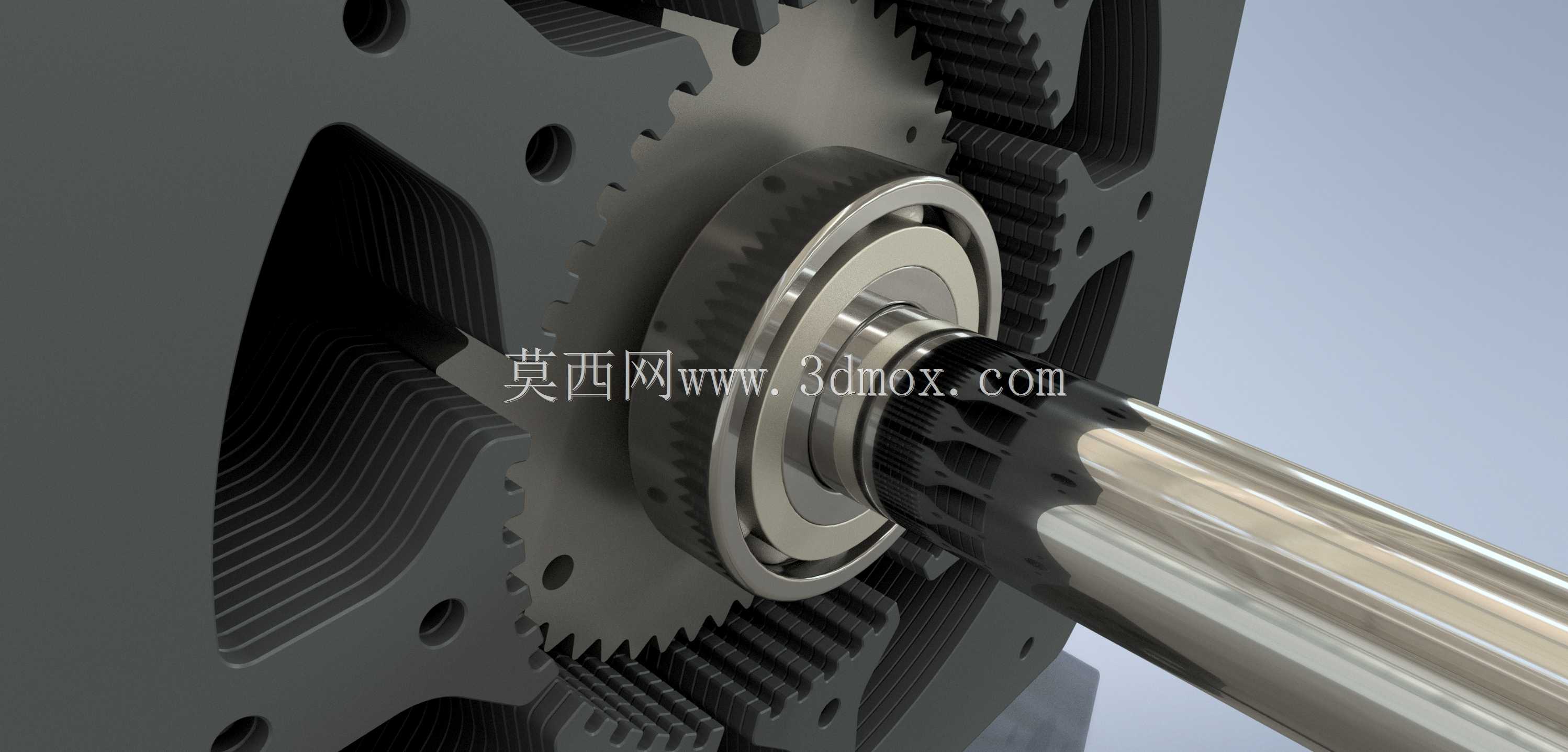

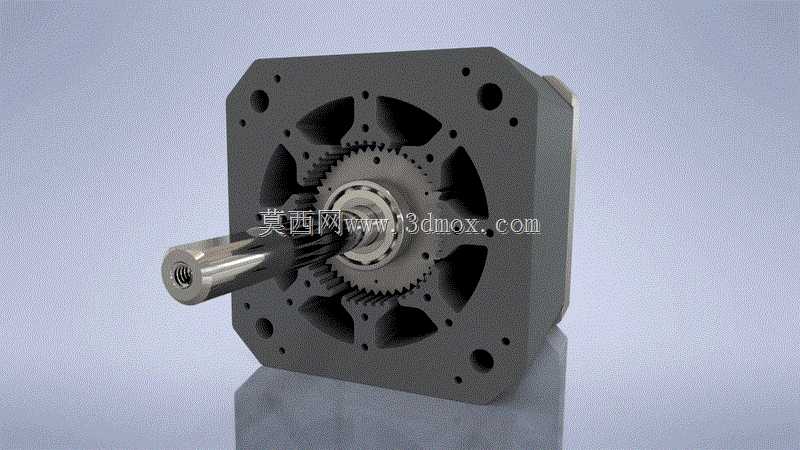

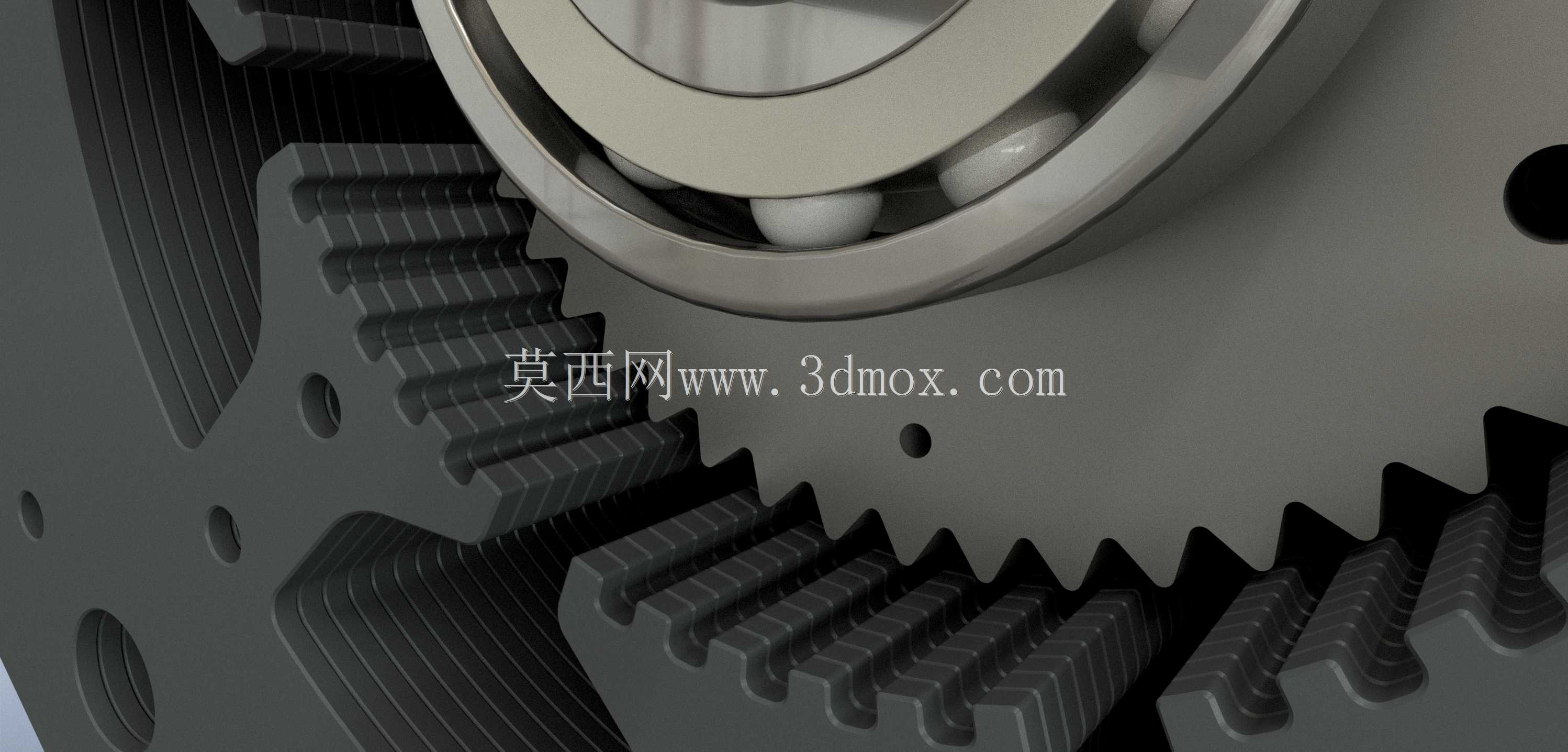

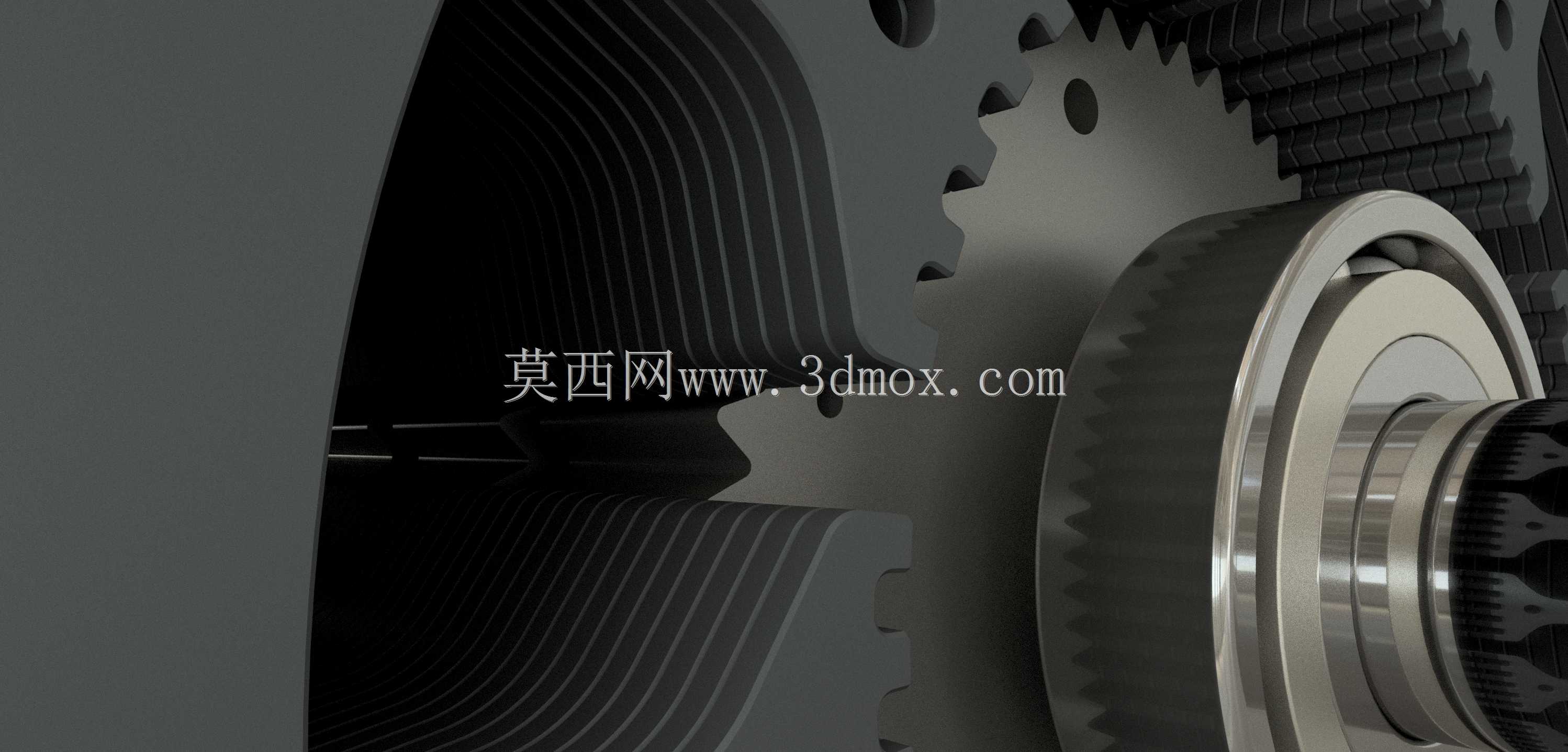

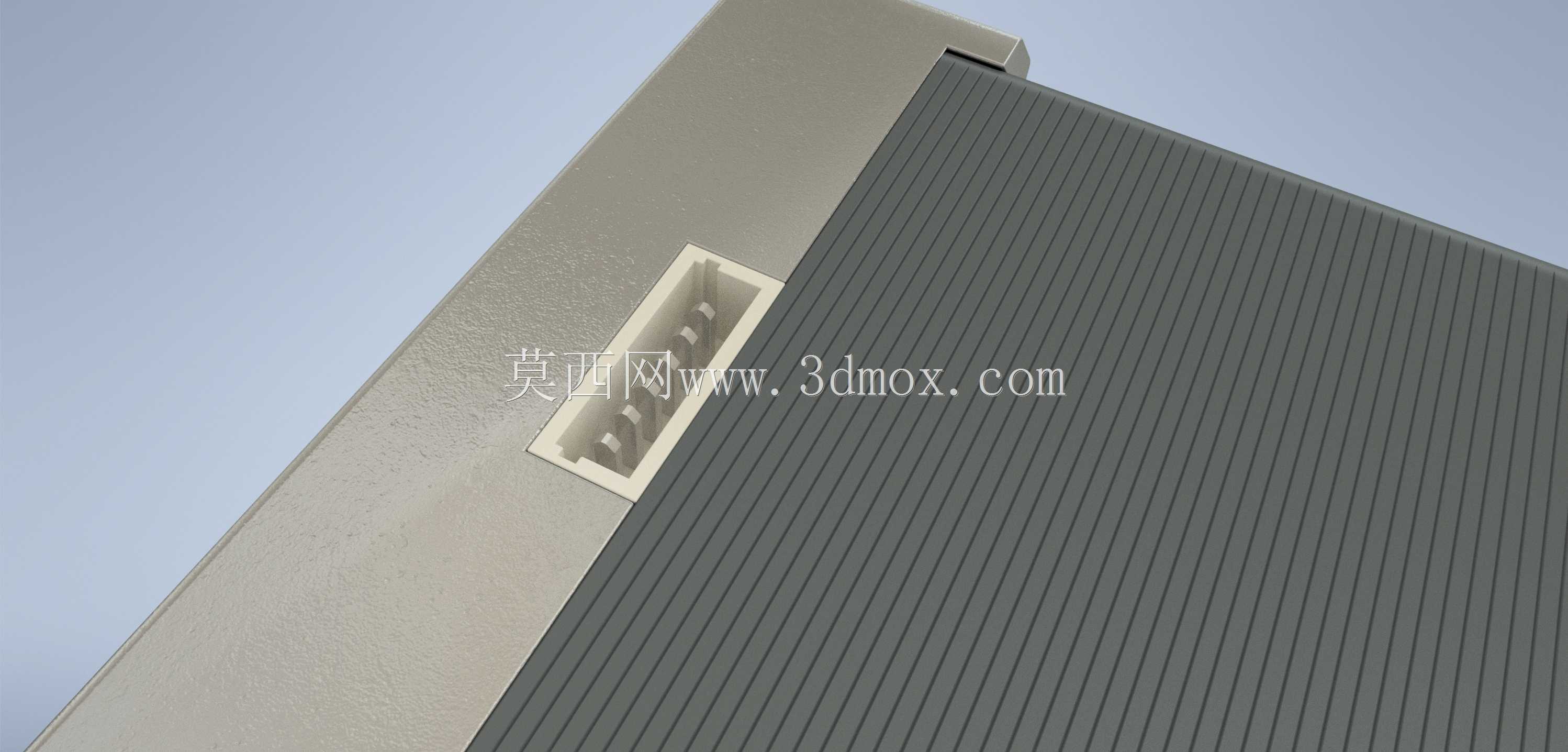

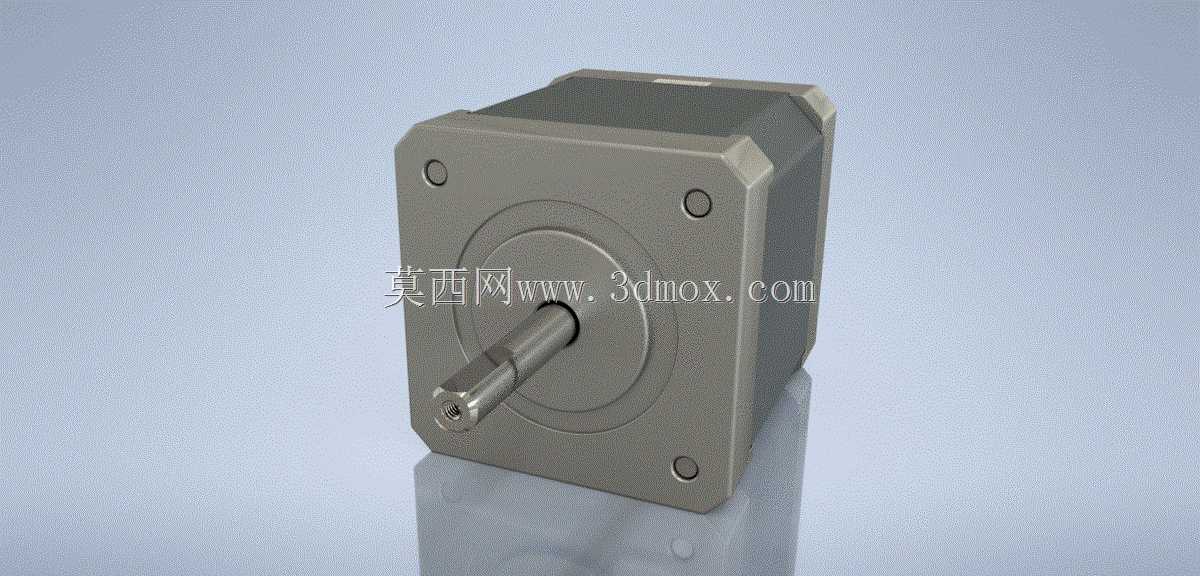

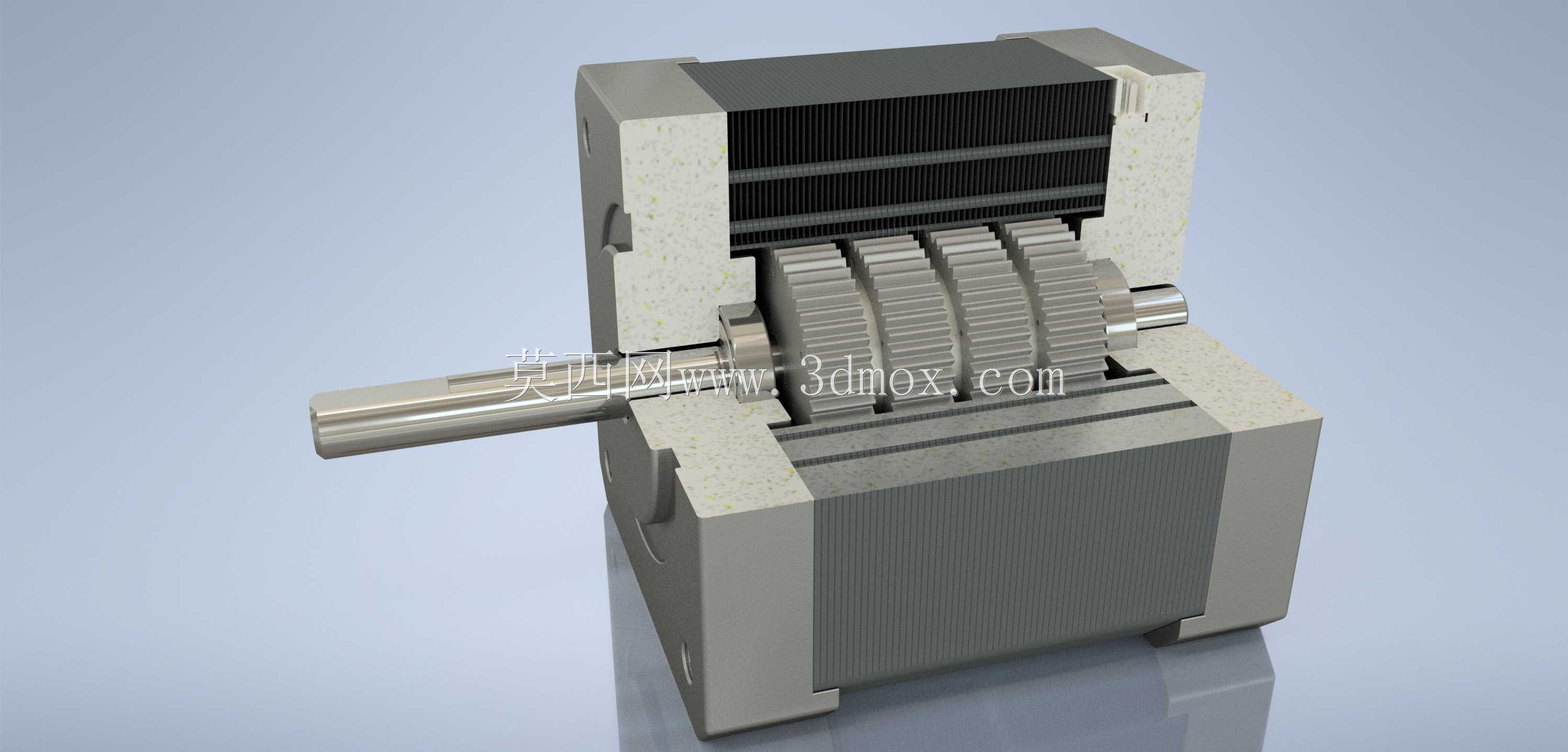

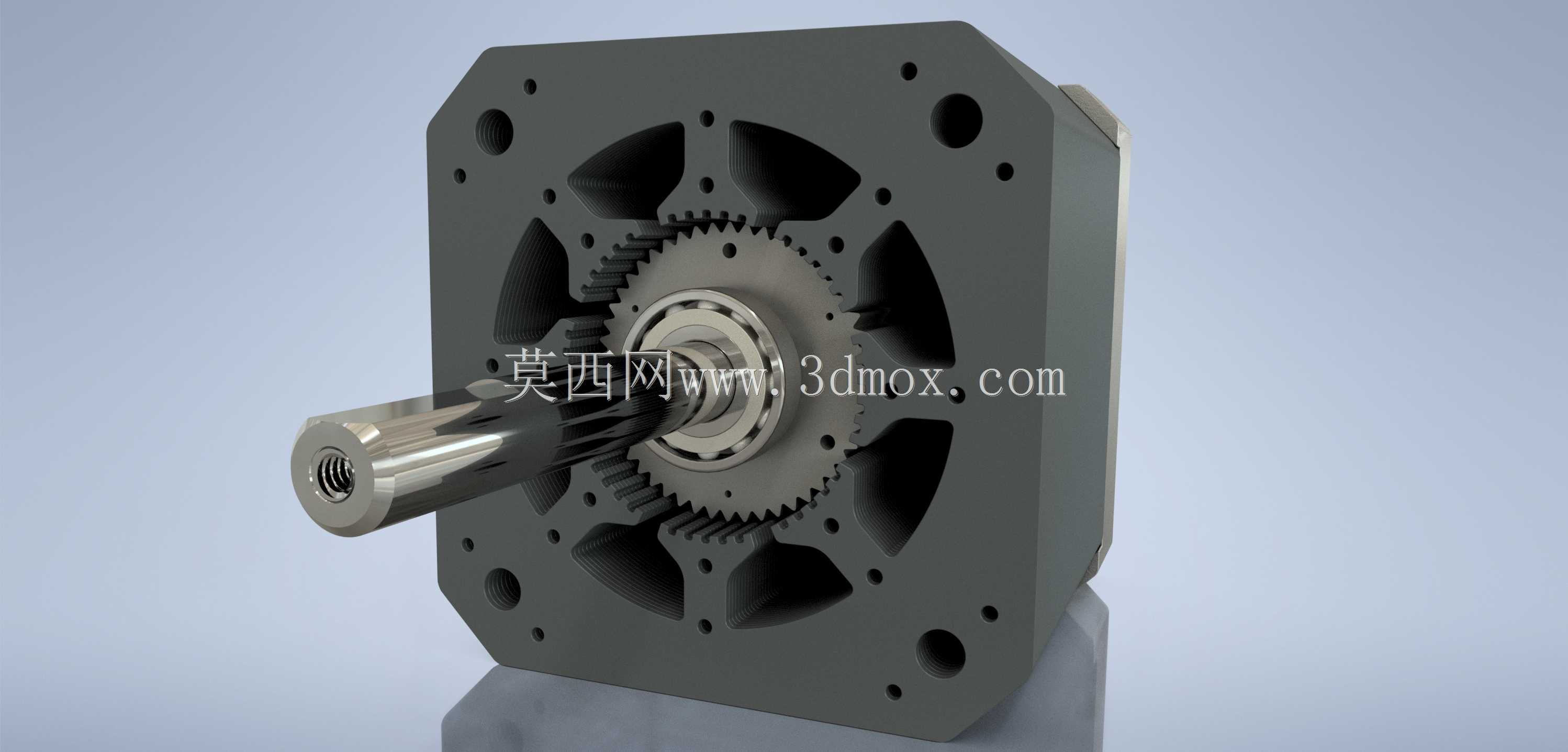

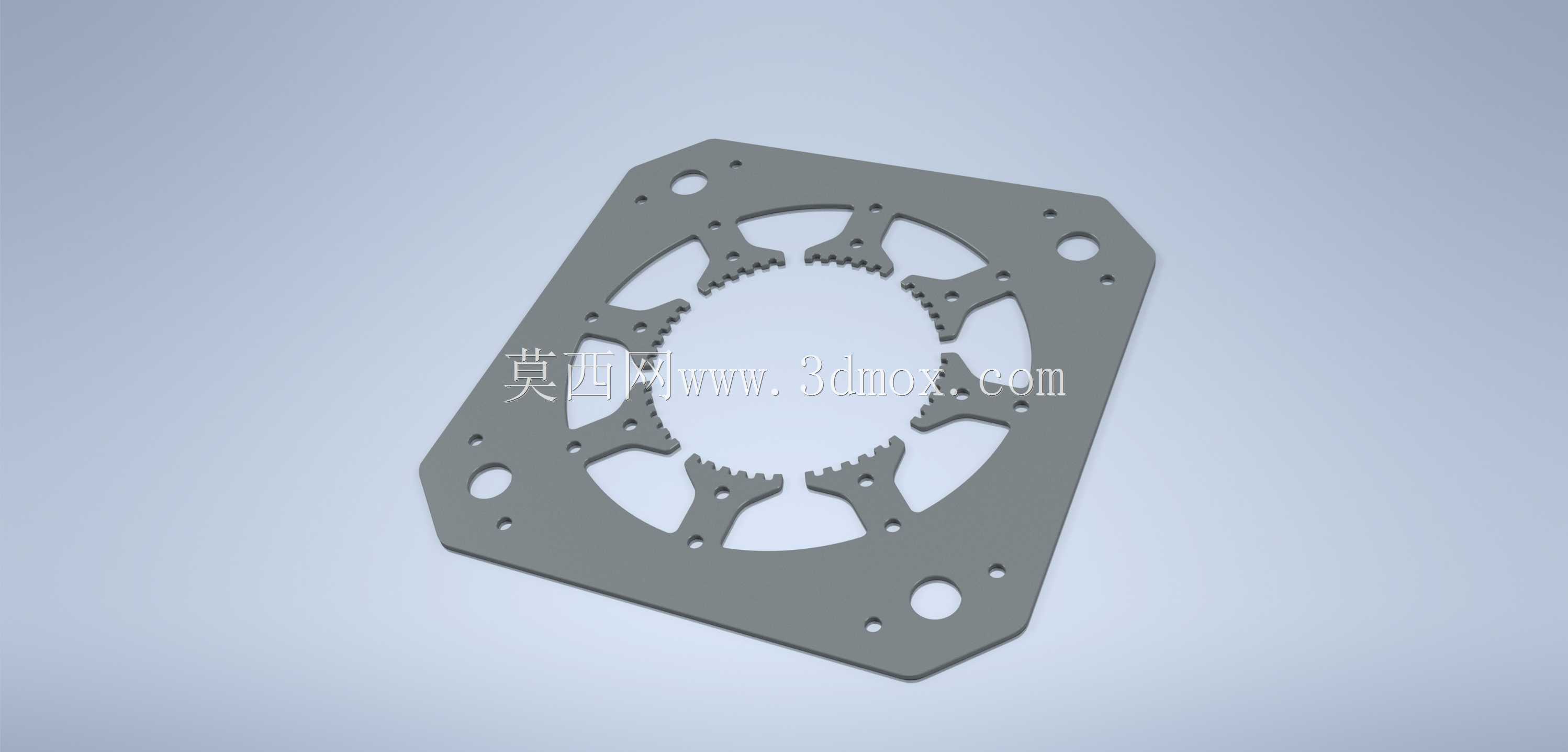

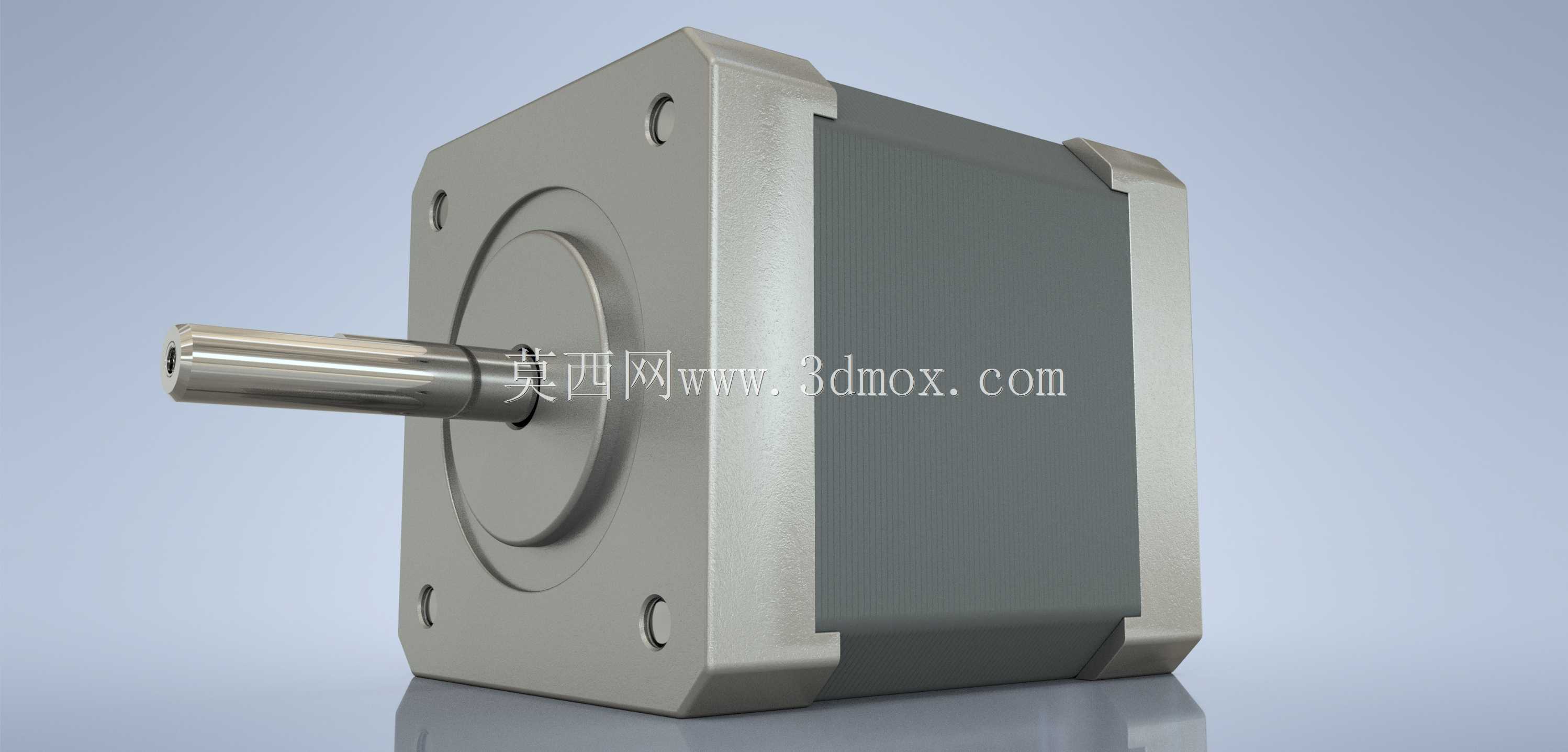

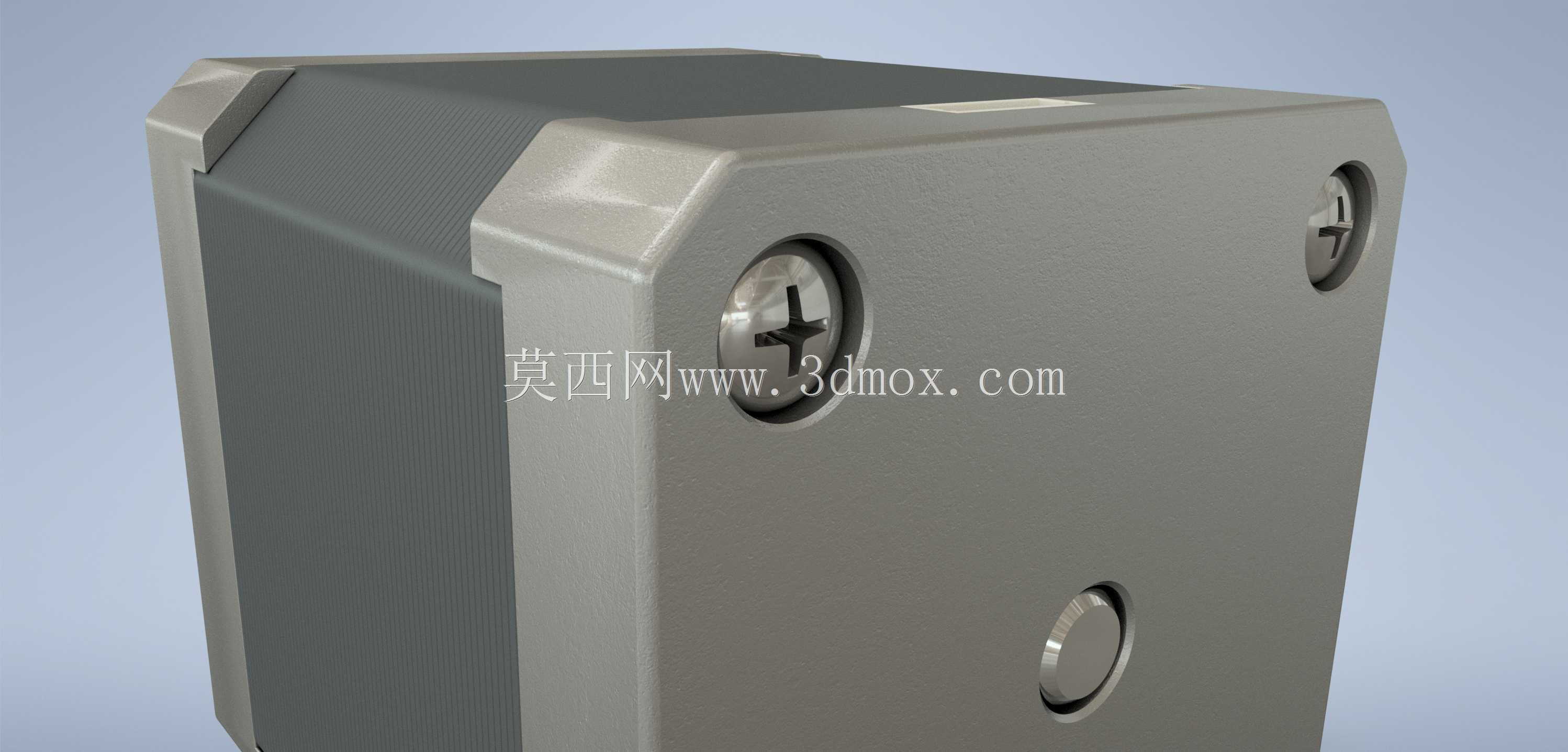

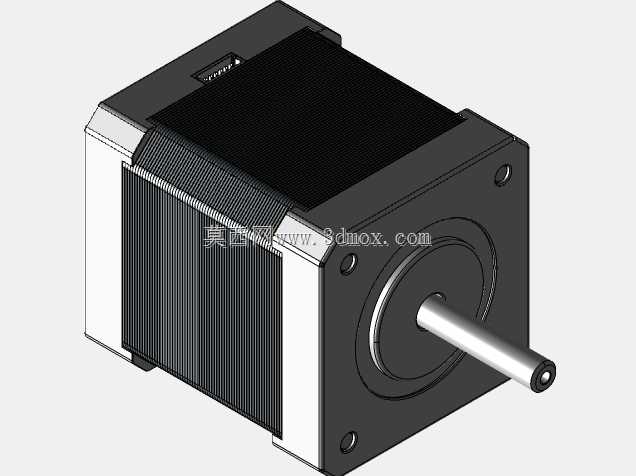

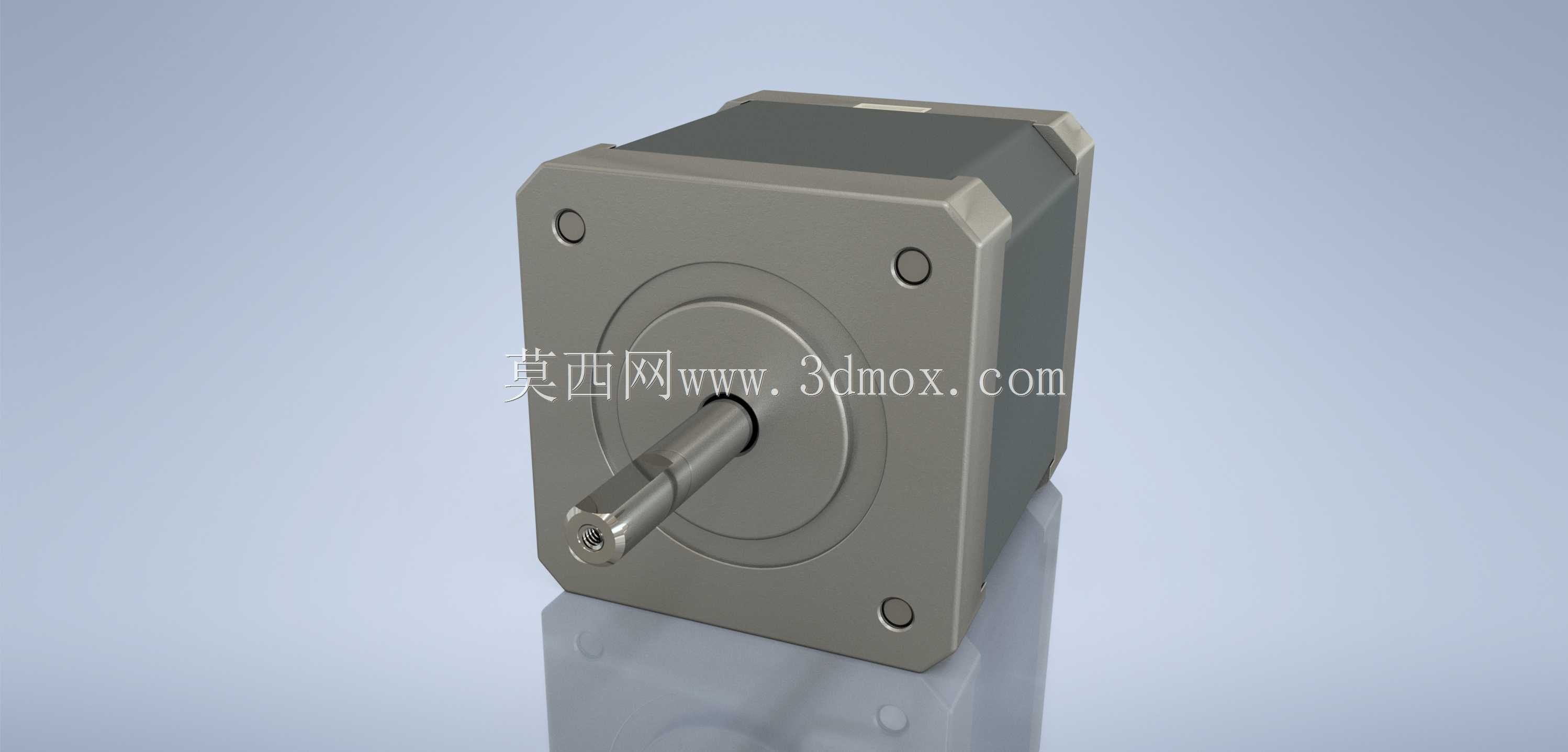

常规小规格步进电机量产时，定子叠片压装后常出现内孔同轴度偏移，直接导致气隙不均，电机运行时扭矩波动超差，低速段还会带出明显的齿槽抖动，很多样机在空载测试阶段就因为这个问题反复返工。这款NEMA17规格的步进电机结构设计，在前端盖与定子的配合止口处做了0.02mm的过盈配合公差带，同时把端盖定位销孔的位置度公差收紧到0.015mm，刚好抵消叠片压装带来的累计形变，就算用普通冷板冲压的端盖，装配后也能保证定子内孔和输出轴的同轴度控制在0.02mm以内。输出轴的轴肩处特意做了R0.3的过渡圆角，没有用常见的直角退刀槽，别小看这点改动，电机频繁正反转时轴肩处的应力集中能降低40%以上，之前做过的寿命测试里，带这个圆角结构的轴，在额定负载下的循环寿命比直角退刀槽的版本高了近两倍。考虑到很多用户会把这款电机用在3D打印机、小型数控滑台这类对安装精度要求高的设备上，安装法兰的42mm孔距公差严格按h7级做的管控，四个安装孔的倒角统一做成1×45度，用户装配时不用反复修磨孔位，螺丝能顺畅导入，不会因为孔位偏差把端盖拉变形。定子部分没有保留绕组细节，是因为实际做整机装配仿真时，绕组的软质结构会拖慢运算速度，去掉之后不影响整机的干涉检查、质量属性计算，还能把装配体的文件体积压缩到原来的三分之一，就算配置一般的电脑也能流畅拖动做运动仿真。输出轴的D型切面位置特意和定子的齿槽中心线做了对齐，用户安装同步轮或者联轴器的时候，不用额外找相位，直接装上去就能保证电机的定位精度一致性，省掉了装机后的相位校准步骤。后端盖的出线槽处做了圆弧过渡，没有尖锐的棱边，用户穿线的时候不会刮破线皮，就算是反复拆装维护，线材的绝缘层也不容易被磨损。
