NAAMS标准气动式型材焊接定位夹具

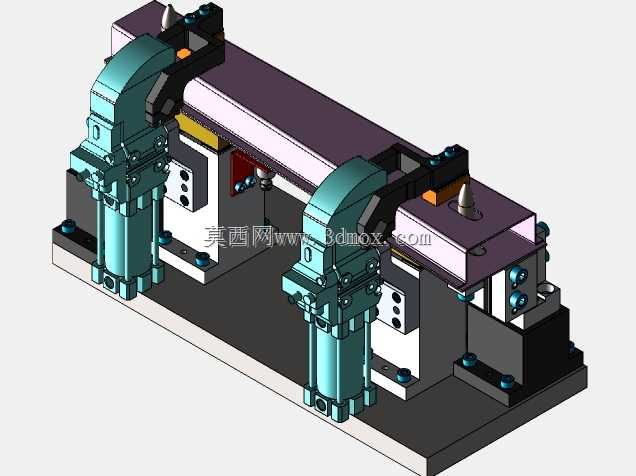

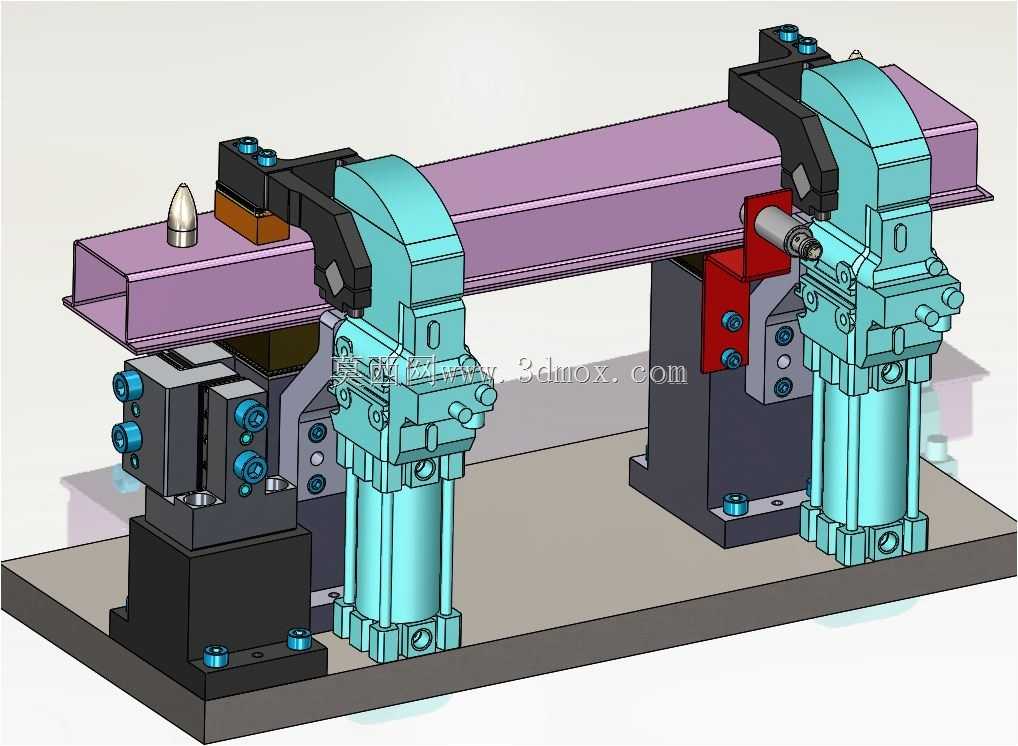

长型材焊接作业里最常出现的装夹痛点，是型材沿长度方向的翘曲变形，以及多点夹紧时的定位基准偏移，普通手动夹具不仅装夹效率低，夹紧力一致性差，还容易在焊后因为应力释放出现工件拆卸卡滞的问题。这套NAAMS标准的焊接夹具，在结构设计上完全围绕长型材的装夹稳定性做了适配，两组立式气动夹紧单元对称布置在底座上，夹紧臂的压合面做了仿形处理，刚好贴合H型钢的翼缘上表面，不会出现压偏或者局部应力集中压伤型材表面的情况。底座上的定位销采用了锥头导向设计，型材吊装落位时不需要反复对位，锥面会自动引导型材滑入基准位置，侧边的辅助定位块做了可调式结构，能适配一定宽度范围内的不同规格型材，不需要更换定位件就能完成多规格产品的装夹切换。气动执行元件的安装座做了分体式设计，和底座之间通过定位销保证装配同轴度，气缸输出端和夹紧臂的连接采用了浮动接头，能抵消一部分装配公差带来的别劲问题，避免气缸杆长期受径向力出现密封件磨损漏气的情况。夹紧臂的转轴处做了耐磨衬套镶嵌，长期反复开合也不会出现转轴旷量，保证夹紧位置的重复精度，焊渣容易飞溅到的位置都做了斜面导渣设计，不会出现焊渣堆积在转动缝隙里导致夹具卡滞的问题。底座的安装孔采用了长圆孔设计，现场安装时可以微调两组夹紧单元的间距，适配不同长度的型材焊接需求，不需要重新打孔攻丝，降低现场安装的调整成本。夹具的气路接口统一布置在底座侧面，排布整齐不会和吊装的型材发生干涉，也方便后期维护时插拔气管。整套夹具的受力路径经过优化，夹紧力直接从压合面通过支撑块传递到底座，不会让型材承受额外的扭转力，焊接过程中工件的位移量能控制在极小范围内，有效减少焊后校正的工作量。
