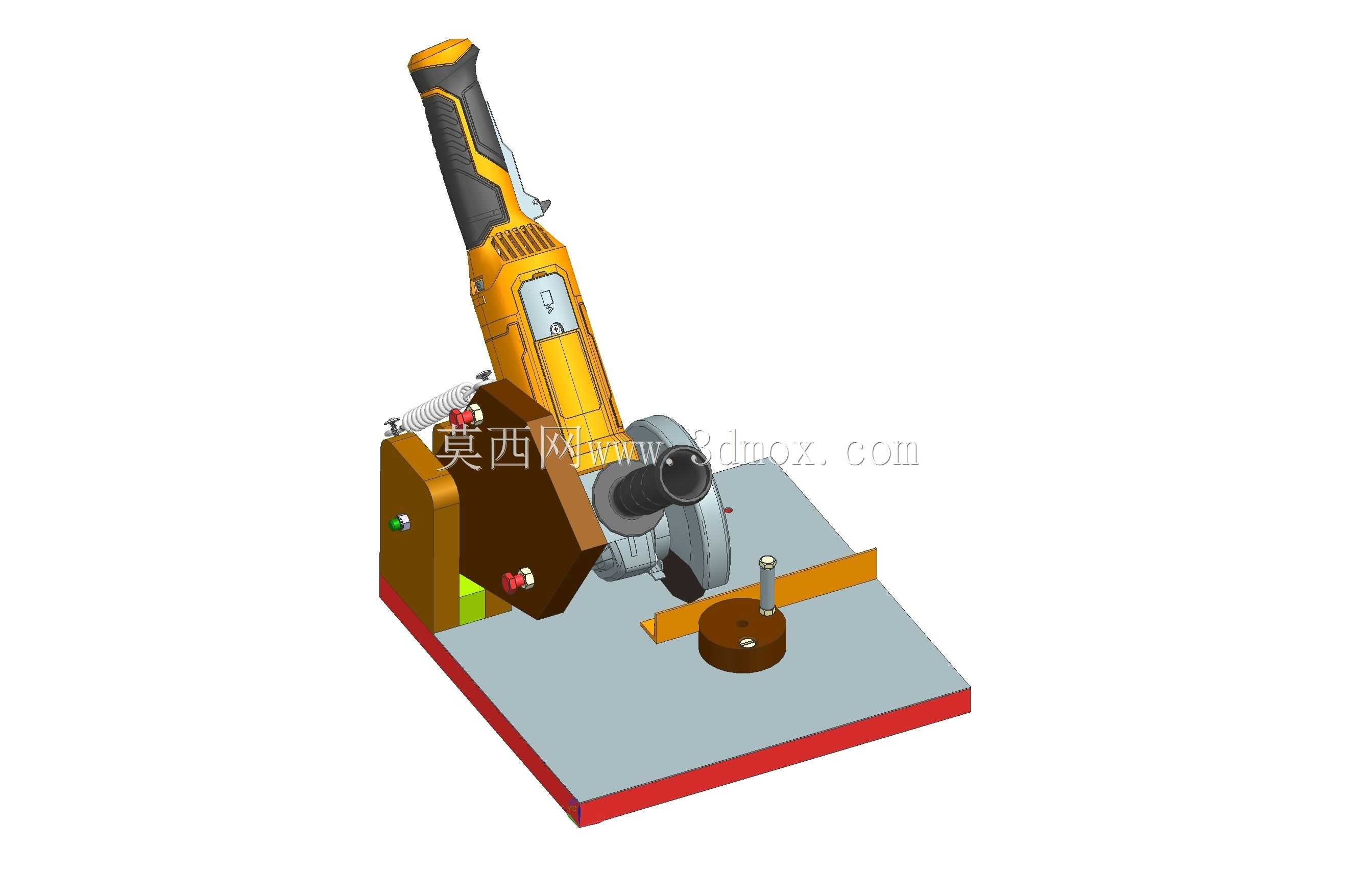

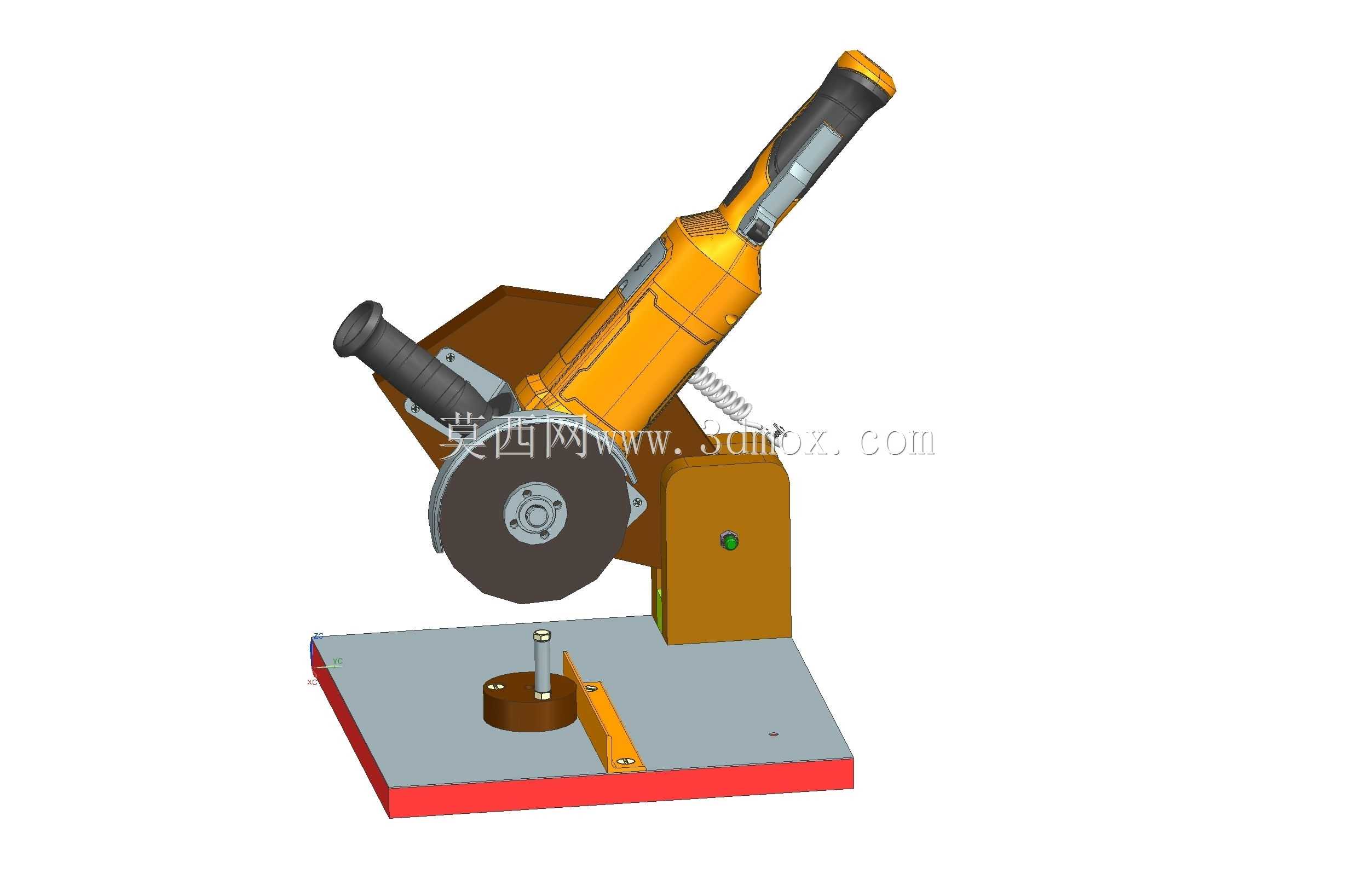

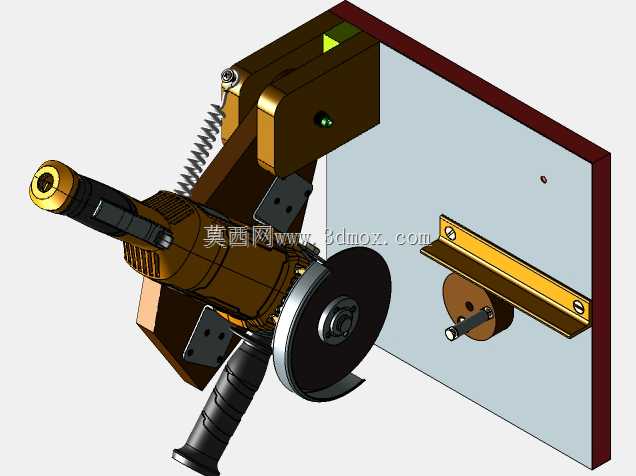

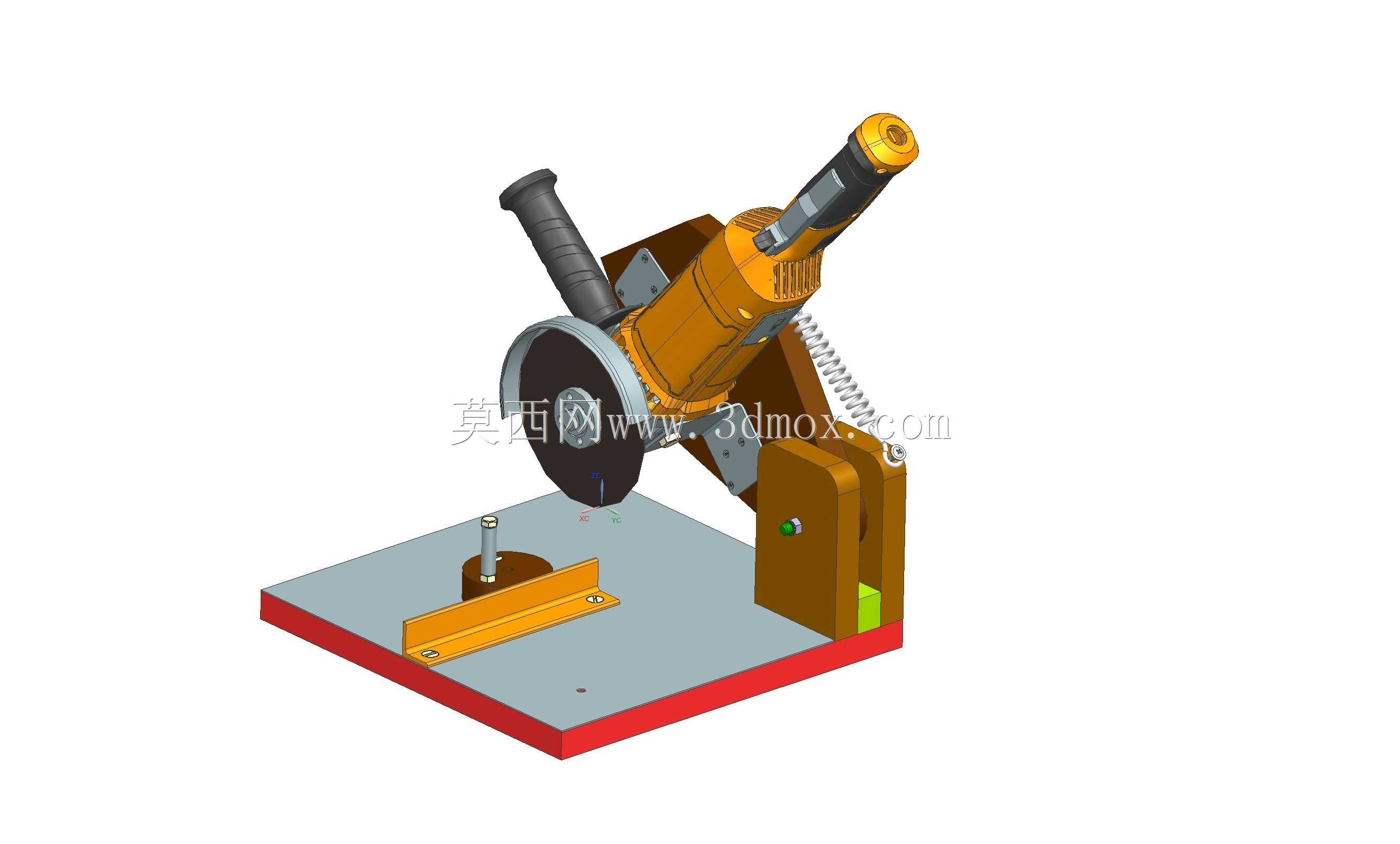

DIY角磨机固定切割支架结构设计

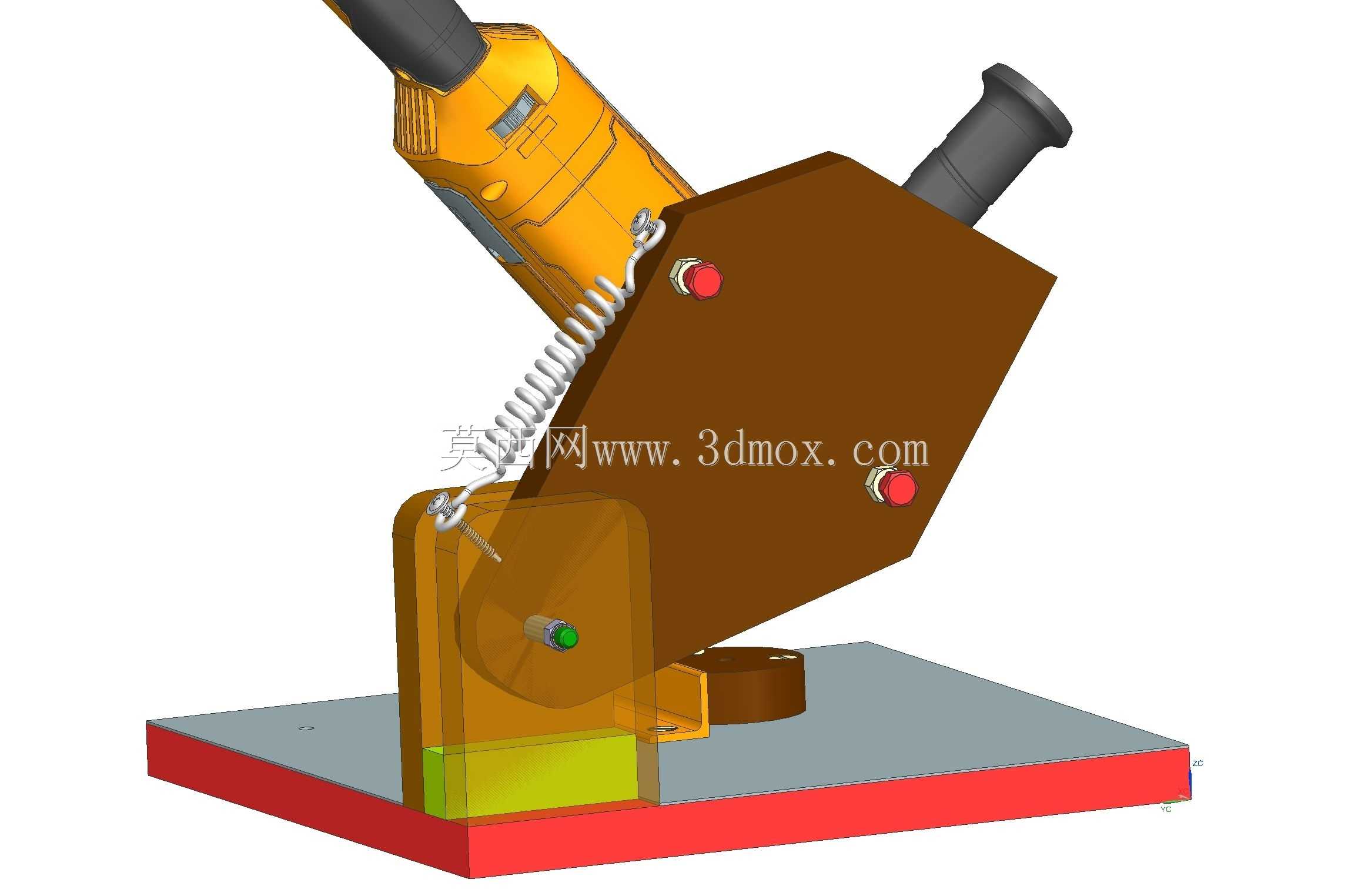

手持角磨机作业时的抖动偏移一直是小件切割的核心痛点，徒手施压很难保证切面垂直度，砂轮片崩边、工件飞脱的隐患始终存在，这款固定支架的设计完全围绕加工适配逻辑展开，把手持工具的自由度约束在可控范围内。底座采用加厚钢板铣平接触面，边缘做45度倒角去毛刺处理，避免装配时刮伤操作人员，底部预留的沉头孔可以直接锁死在木工工作台或者金属焊接架上，作业时不会因为砂轮切削的反作用力出现整体滑移。角磨机的固定卡座没有采用全包式结构，而是用两块折弯角钢配合锁紧螺栓做半包围夹持，卡座内侧贴了3mm厚的丁腈橡胶垫，既可以抵消角磨机高速运转的径向震动，也能避免金属硬夹持磨坏机壳的塑料加强筋，卡座的开孔位置特意避开了角磨机的散热格栅，不会阻挡电机进风导致长时间作业过热。切割工位的定位挡块用T型槽螺栓固定在底座面板上，挡块的垂直面经过磨床精磨，平面度控制在0.02mm以内，切割铝型材、小木条的时候可以直接靠住挡块送料，不用反复划线找正，挡块旁边的压料旋钮采用滚花手柄设计，戴劳保手套也能单手拧紧，压头底部嵌了聚氨酯块，压紧木质或者薄金属工件时不会压出压痕。支架上的弹簧复位结构经过弹力匹配，选用线径1.2mm的拉伸弹簧，抬起角磨机手柄时可以自动回位到最高处，不会因为弹簧弹力过大导致操作费力，也不会因为弹力过小出现砂轮片意外下落砸伤工件的情况，弹簧的挂耳位置做了圆角处理，长期拉伸不会出现应力集中断裂。砂轮片的防护挡板采用折弯钢板焊接在卡座侧面，挡板的弧度刚好覆盖砂轮片上半部分的切削区域，切割产生的火花和铁屑会被挡板导向底座前方的接屑槽方向，不会飞溅到操作人员的面部或者手臂位置，挡板和砂轮片之间预留了5mm的间隙，更换不同厚度的切片时不用反复调整挡板位置。整个支架的所有焊接位置都做了打磨清渣处理，外露的螺栓端部全部加装了塑料保护帽，没有尖锐的突出棱角，装配时各个连接孔的公差控制在H7级别，螺栓穿入时不需要强行敲击，后期维护更换配件也可以快速拆装，不管是木工房的小件裁切，还是金工实训的小型零件下料，都能替代手持作业提升切割精度，降低操作风险。
