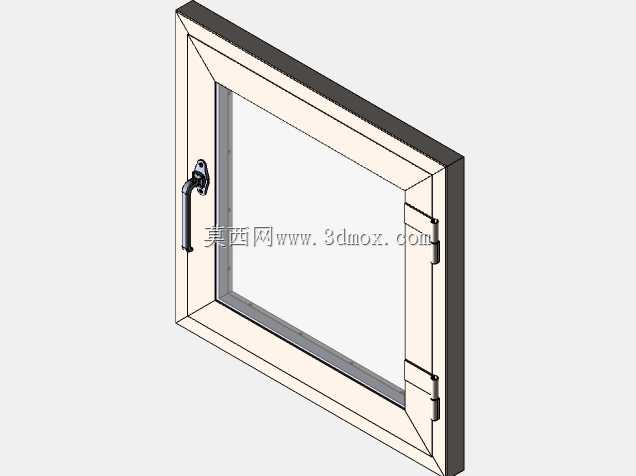

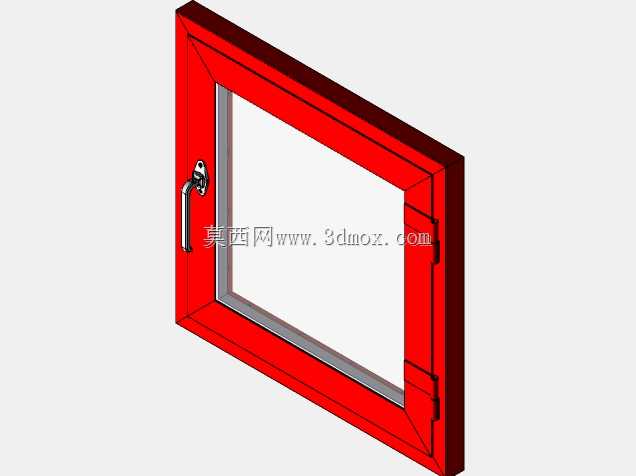

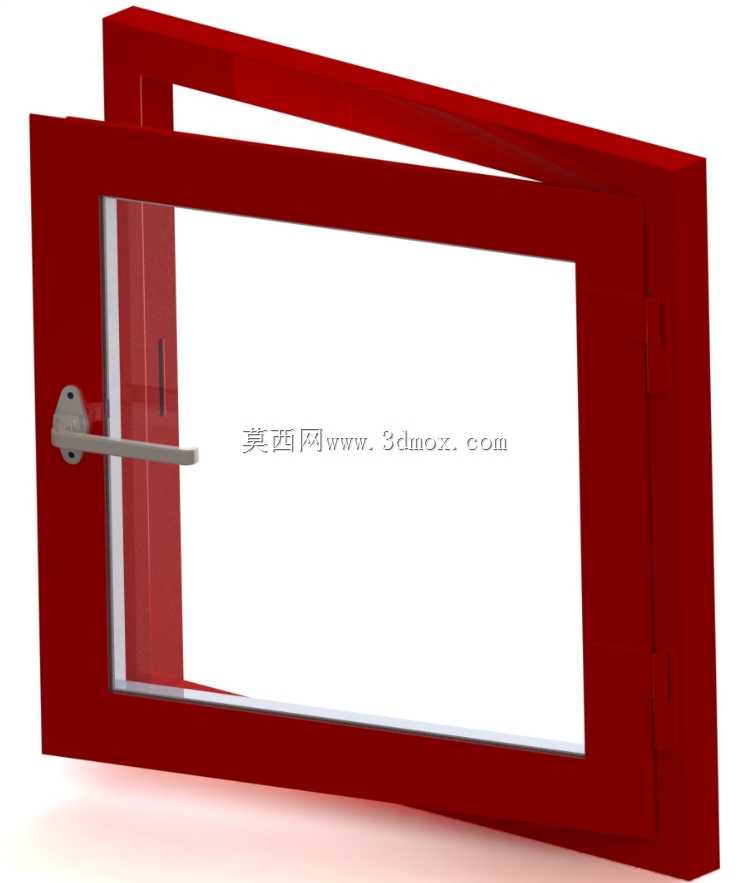

平开式红框执手外开窗结构设计

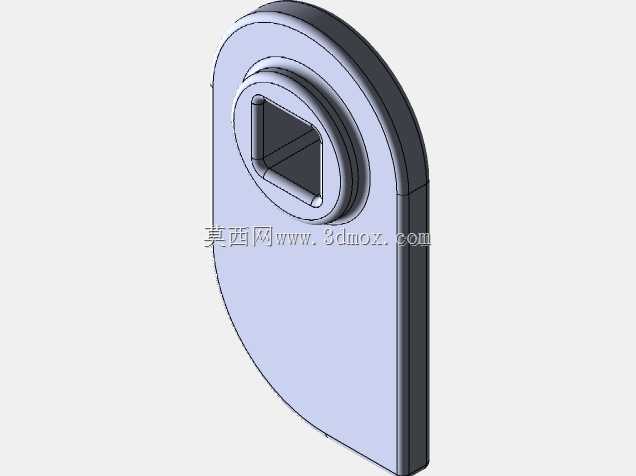

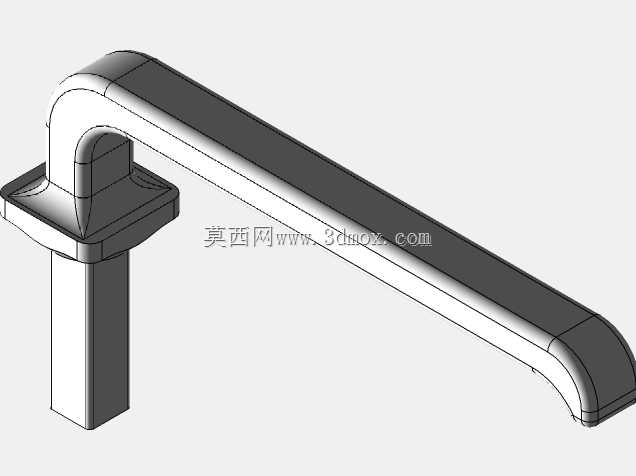

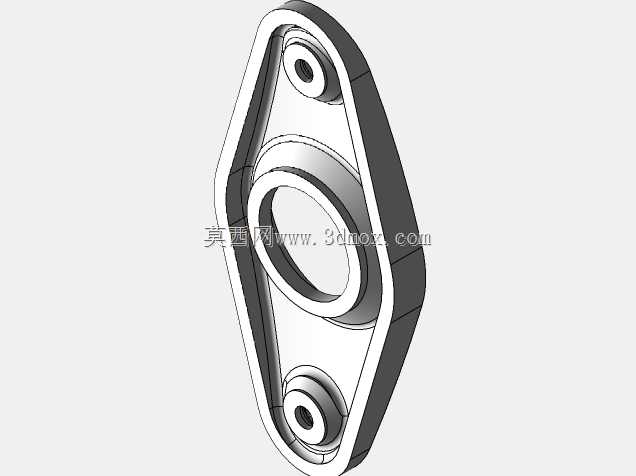

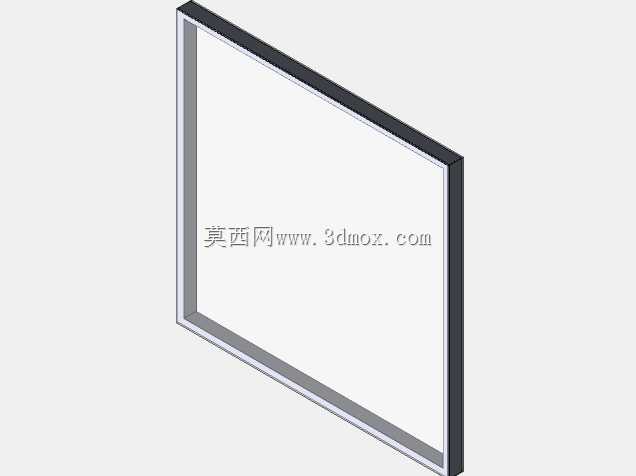

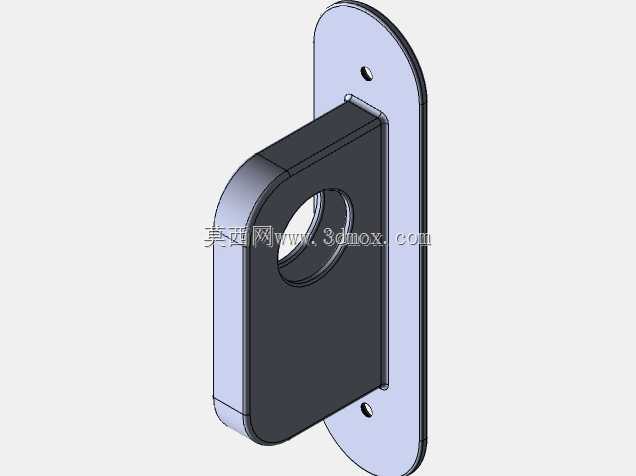

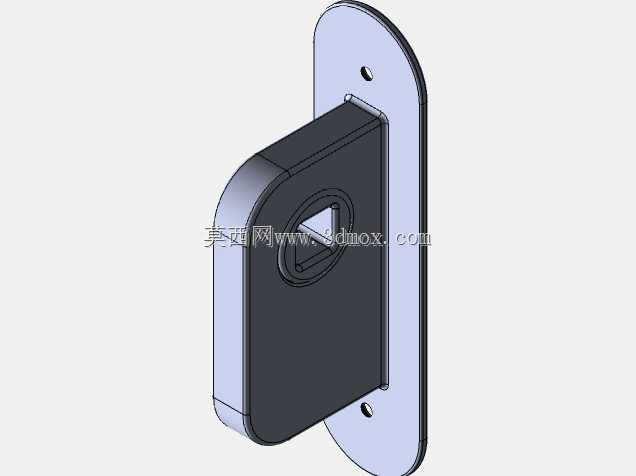

现场安装时最常碰到的痛点，是窗框与墙体洞口的公差匹配问题，这款窗的框体特意做了1.5mm的侧边余量预留，刚好抵消土建施工时洞口±2mm的尺寸偏差，不用现场二次裁切型材，省掉至少半小时的打磨调整时间。执手安装位的框体内侧预埋了3mm厚的镀锌钢衬，不是直接拧在PVC或者木质型材上，反复开关上万次也不会出现螺丝滑牙、执手下垂的问题，钢衬和外框的红漆饰面之间留了0.2mm的间隙，避免热胀冷缩时钢衬顶裂漆面。

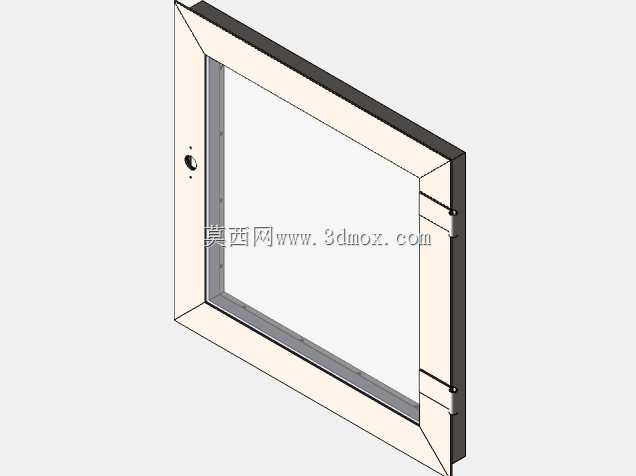

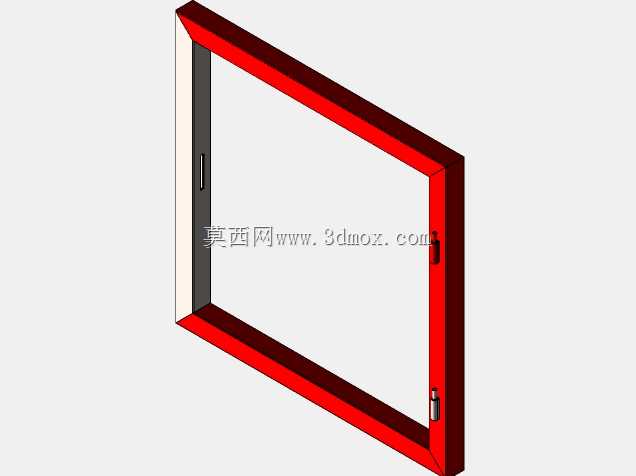

玻璃和框体的嵌合槽做了阶梯式结构，不是普通的直槽，外侧打耐候胶的位置有专门的挡胶台，打胶时不会出现胶液溢到可视面的情况，内侧的密封胶条卡槽做了倒刺设计，胶条卡进去之后徒手根本扯不下来，长期开关震动也不会松脱移位。窗扇和窗框的合页安装位做了沉台处理，合页装好之后和框体表面完全齐平，没有突出的棱角，既不会刮蹭窗帘，关闭时合页位置的密封胶条也能完全压实，不会出现边角漏风的缝隙。

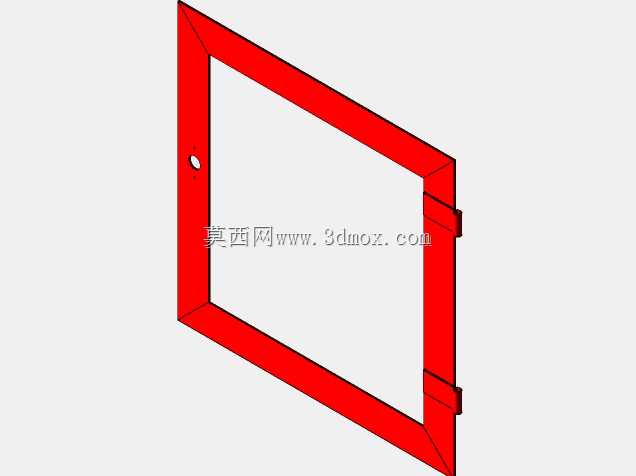

红漆饰面的框体边角做了R2的小圆角，不是尖锐的直角，搬运安装时不容易磕掉漆，日常使用也不会磕碰伤人。执手的转轴位置做了阻尼结构，开窗时不会因为风吹突然晃荡撞墙，关窗时只要轻轻带一下就能锁到位，不用使劲摔窗扇。玻璃和框体之间的垫块特意设在了距离边角100mm的位置，不是直接顶在最角上，避免玻璃边角应力集中导致自爆，垫块用的是硬质PVC材质，不会因为长期承重出现塌陷，导致窗扇下沉刮蹭窗框。

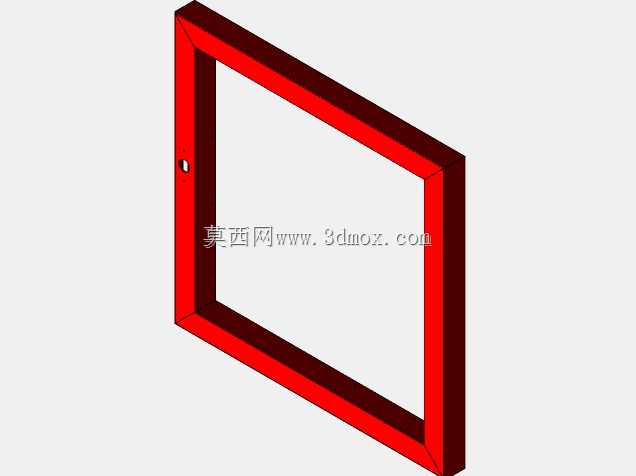

很多外开窗容易出现的排水孔堵塞问题，这款窗的排水孔做了隐藏式设计，外侧加了防风盖，既不会让风倒灌进来，也能阻挡灰尘落叶堵孔，排水通道的坡度做了3度的倾斜，雨水能快速排出去，不会在框槽里积留渗进室内。框体的拼接角部做了注胶工艺，角码和型材之间的缝隙完全填满密封胶，不会出现角部开裂、渗水的问题，哪怕是用在多雨的沿海地区，也不用担心长期受潮之后框体变形。
