可调孔径机械虹膜式光阑调节结构

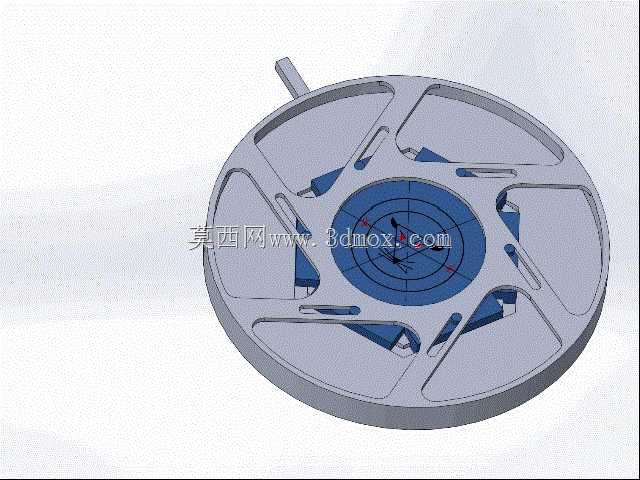

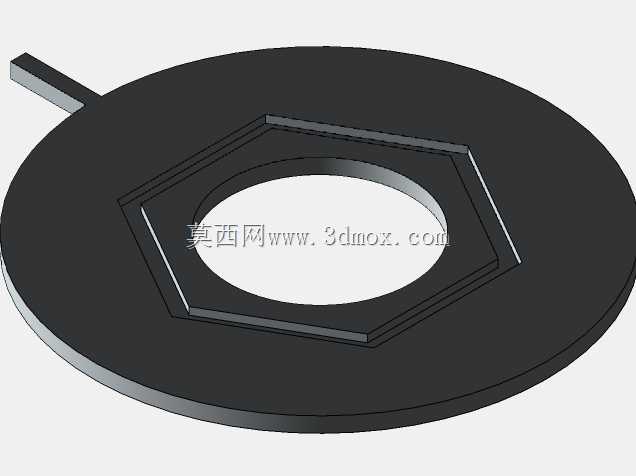

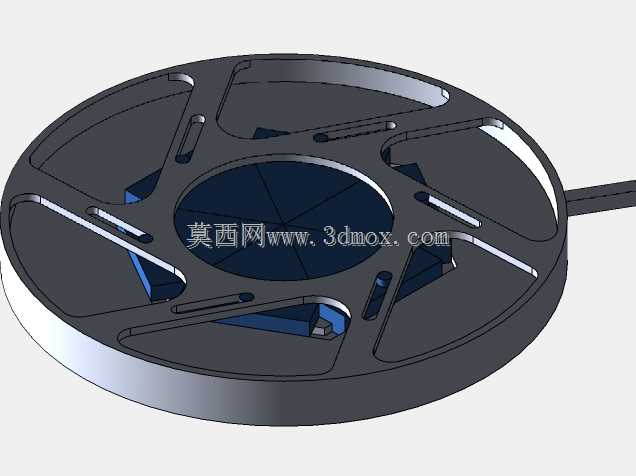

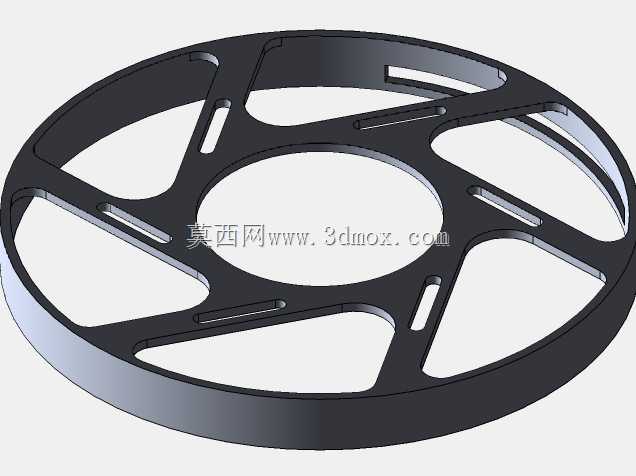

这款可调孔径的虹膜式调节结构，是光学设备、流体调控、精密限位场景中常用的核心执行部件，广泛适配于光学实验平台的光路调节系统、工业镜头的通光量控制模块、特种管路的通径调节单元、摄影器材的光圈组件，也可用于小型自动化设备的工件避让、分级落料限位等场景，通过多叶片的同步联动实现中心通径的连续无级变化，无需复杂的电控程序即可完成精准的孔径调控。从功能特性来看，该结构采用多片对称布置的遮光叶片配合盘式导向基座，转动外圈驱动环时，所有叶片会沿着基座上的导向槽同步做收合或展开动作，中心形成的正多边形通光/通料孔可在设计的最小孔径到最大孔径之间连续调整，调整过程中叶片之间始终保持紧密贴合无间隙，不会出现漏光、漏料的情况，整体传动阻尼均匀，无卡滞、松动问题，调整到目标孔径后可依靠结构本身的摩擦阻尼保持位置稳定，无需额外增加锁止结构即可满足常规场景的使用需求。在设计思路上，该结构优先考虑了传动的同步性与零件的易加工性，整体采用薄型盘式布局，所有运动部件都内嵌在基座与驱动环形成的空腔内，避免外露的运动部件剐蹭周边设备或对操作人员造成夹伤风险；叶片采用对称式轮廓设计，每片叶片的轮廓参数完全一致，既降低了零件加工的换型成本，也保证了收合过程中中心孔始终保持同轴状态，不会出现孔径偏移的问题；导向槽的曲线经过反复校核，确保叶片在全行程运动中不会出现运动干涉，同时尽可能缩小了结构的整体外径，提升了部件的空间适配性。从安装边界与尺寸适配来看，该结构整体为扁平圆盘形态，外圈预留了标准的安装定位孔位，可直接通过螺丝固定在配套的设备安装面上，驱动环外侧预留了拨杆安装位，既可以手动拨转调节孔径，也可以连接小型舵机、步进电机实现电控自动调节；结构的轴向厚度较薄，不会占用过多的设备轴向安装空间，进出两端的接口可根据实际使用场景搭配光学镜片座、管路连接法兰、落料导向嘴等外接配件，适配不同场景的安装对接需求，整体零件多采用冲压或线切割工艺即可加工，装配流程简单，后期维护时仅需拆开基座压环即可更换磨损的叶片，维护成本较低，适合小批量定制化设备的配套使用。
