9毫米口径子弹猫脊结构三维造型

　　在轻武器配套零部件的结构设计环节，这类9毫米口径子弹猫脊结构，主要适配对应口径的供弹链路、弹膛导向组件，在半自动、全自动轻武器的供弹流程中承担弹头入膛前的姿态校正、定位导向作用，避免弹头在供弹过程中出现偏斜、卡滞，保障连续击发过程中的供弹可靠性。从实际使用场景来看，该部件多集成在供弹坡、弹膛入口的衔接位置，和枪管尾端、供弹具抱弹口形成连续的导向曲面，弹头从供弹具被推弹结构推入弹膛的过程中，会沿着该部件的弧形曲面完成姿态调整，确保弹头轴线与枪膛轴线完全重合，减少入膛过程中的弹头形变、磕碰损伤，这对保障射击精度、降低供弹故障概率有直接影响。

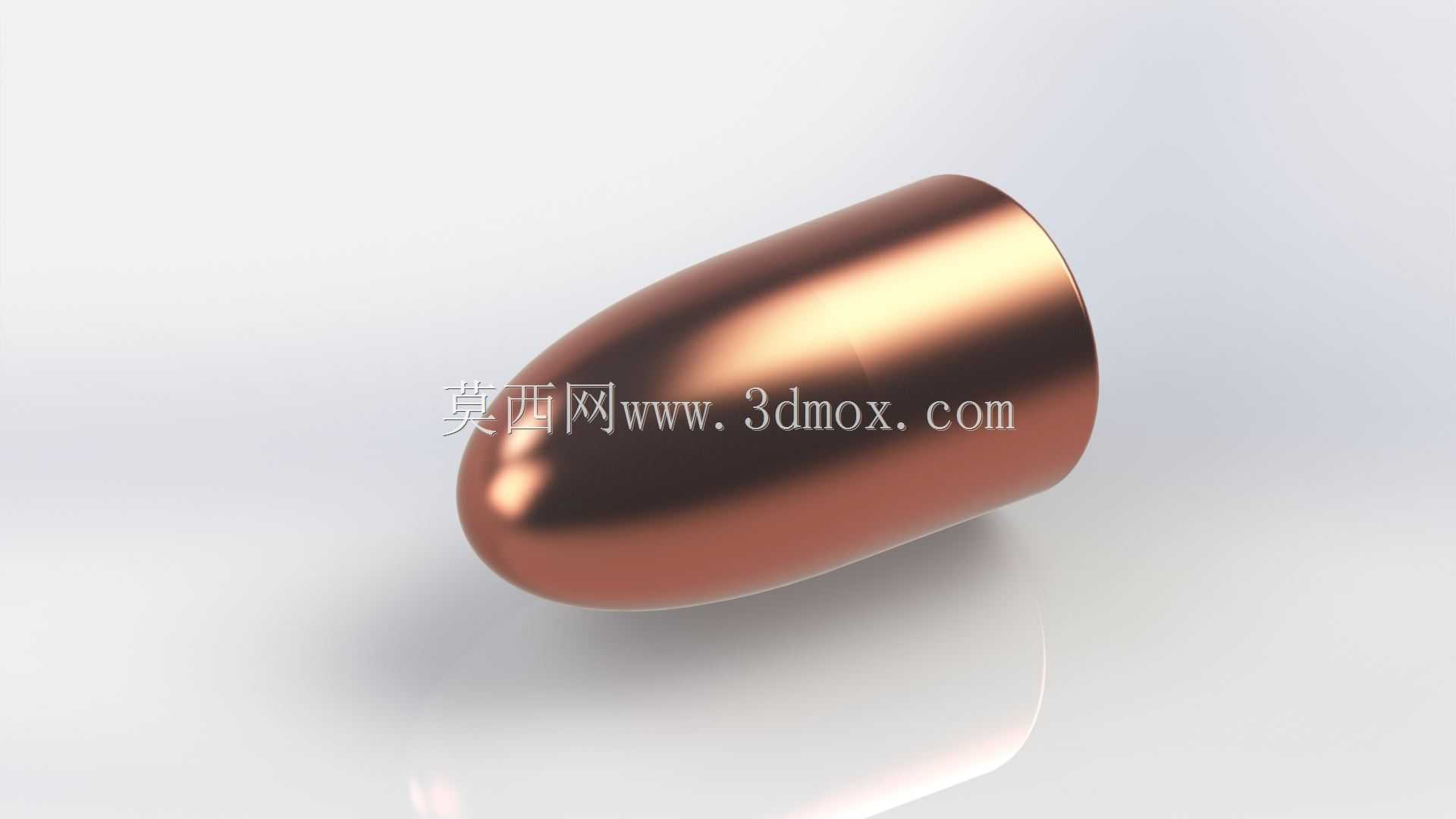

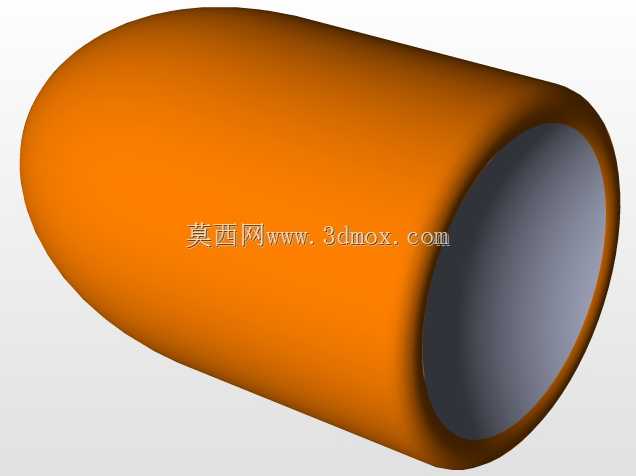

　　从结构设计思路来看，该部件采用一端圆弧封闭、一端敞口的薄壁筒状构型，外曲面做连续顺滑的弧面过渡，没有突兀的棱角或台阶，避免推弹过程中刮擦弹头被甲，内孔直径严格匹配9毫米弹头的外径尺寸，配合公差控制在轻武器零部件的常规精密配合区间，既保证弹头可以顺畅滑入内孔导向段，又不会出现径向晃动导致的姿态偏移。敞口端做了微小的倒角处理，消除加工残留的锐边，防止弹头入膛时被锐边刮下铜屑或披甲碎屑，这些碎屑如果残留在弹膛内会后续击发的可靠性，甚至造成膛压异常的风险。封闭端的圆弧曲率经过反复校核，和弹头头部的弧形轮廓做适配性设计，当弹头完全推入到位时，弹头弧形部可以和该部件的内弧面形成稳定的贴合支撑，避免弹头在膛内出现轴向窜动。

　　在外形尺寸与安装边界的设计上，该部件的整体轴向长度、外径尺寸都严格适配对应型号枪械的机匣内部安装空间，外圆柱面和机匣上的安装槽采用间隙配合，安装后不会和周边的枪机框、击针组件、抽壳钩等运动部件发生运动干涉，部件的壁厚经过强度校核，在满足反复推弹冲击的结构强度要求的前提下，尽可能做轻量化处理，降低整体枪械的附加重量。部件的表面粗糙度要求较高，无论是外导向曲面还是内孔导向面，都需要做光滑处理，减少弹头滑动过程中的摩擦阻力，降低推弹结构的做功负载，让供弹动作更顺畅。

　　在实际建模过程中，这类薄壁弧形件需要重点处理曲面的连续性，尤其是圆弧段和直筒段的衔接位置，要保证G2连续，避免出现曲面棱线，否则加工出来的实物会在衔接位置出现台阶，直接影响导向效果。建模时先绘制内孔的旋转轮廓，通过旋转特征生成基础基体，再对敞口端做倒角处理，最后对所有锐边做倒圆角优化，还原实际加工后的零件状态。这类结构的设计验证通常会和供弹具、枪机、枪管弹膛做装配干涉检查，模拟整个推弹行程中弹头的运动轨迹，确认整个导向过程中弹头和部件的接触位置、接触压力都在合理范围内，不会出现卡滞、刮擦的问题。对于轻武器结构设计从业者来说，这类看似简单的薄壁导向件，直接影响整枪的供弹可靠性，每一处曲面曲率、每一个倒角尺寸、每一段配合公差，都需要结合实际的供弹动作逻辑反复调整，不能仅凭几何外观随意绘制。
