液化石油气储罐区消防管路布设结构

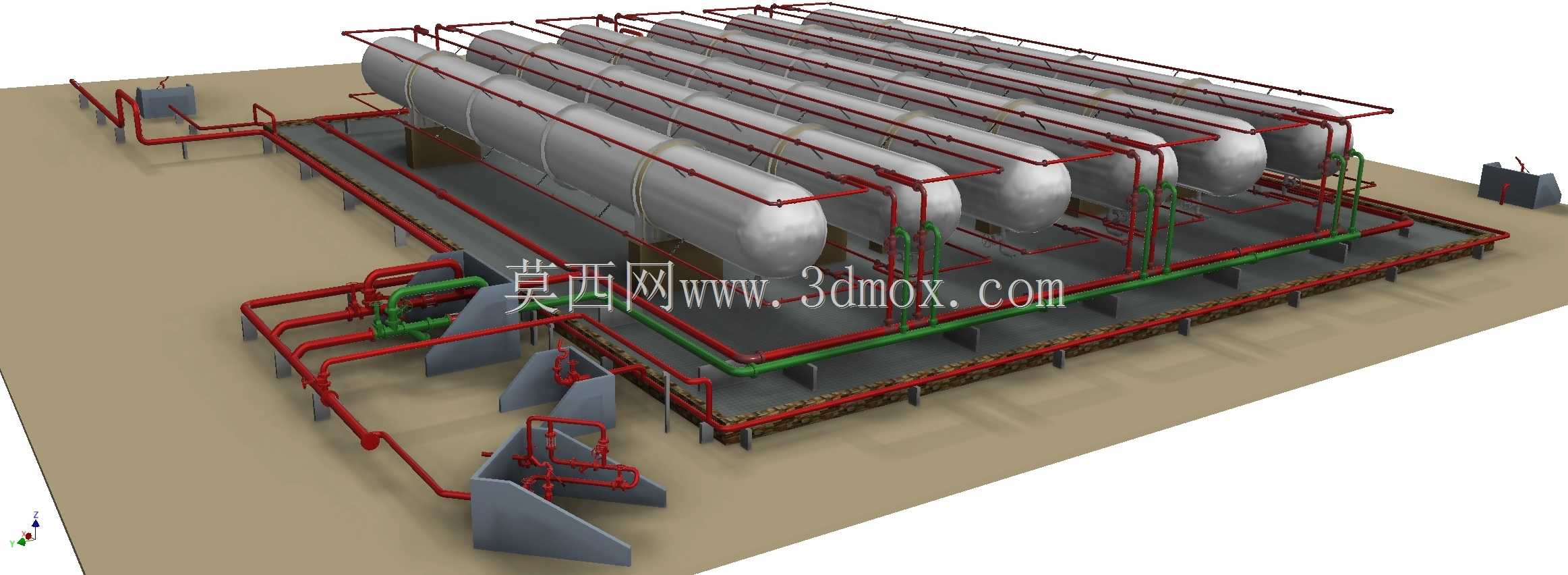

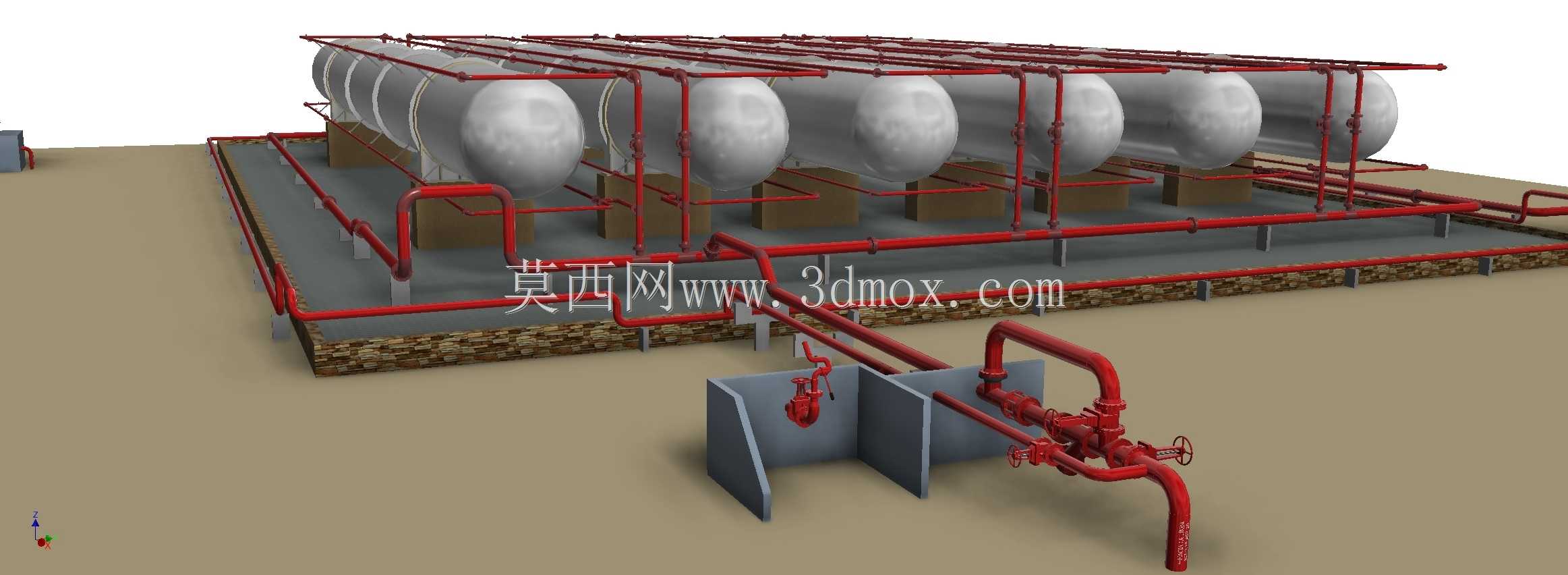

液化石油气储罐区的消防管路布设，最核心的矛盾在于管路避让与喷淋覆盖的平衡——卧式储罐成排排布后，罐顶的消防环管既要保证每一处罐壁都在喷淋冷却范围内，又要避开罐区日常巡检的通行通道、储罐附件的操作空间，还要兼顾管路自身的防冻排凝需求。现场实测的罐区布局里，六台卧式储罐沿纵向成列布置，罐底支墩的高度差经过反复核对，红色消防主管道沿罐区围堰内侧的地面支墩敷设，每间隔一段距离就设置向上的分支，顺着储罐支墩的侧面爬升至罐顶，分支管的转弯处全部采用大曲率煨弯，没有使用直角冲压弯头，减少管路阻力的同时，也避免了冬季存液冻裂的隐患。罐顶的环管沿着储罐的轴向排布，每段环管的喷淋头开孔角度都经过调整，正对罐壁的受热敏感区域，相邻两台储罐之间的连接管路特意抬高了三十公分，刚好留出巡检人员侧身通行的空间，不会出现管路碰头的情况。罐区角落的管路排布藏着不少细节，进出罐区的主管道在围堰处做了水封弯，防止外部杂物倒灌，绿色的辅助管路沿罐区边缘的排水沟旁布设，和红色消防主管保持足够的安全间距，避免检修时互相干扰。管路支吊架的间距完全符合现场承重要求，每段直管的支墩都避开了储罐的沉降缝位置，防止地基轻微沉降时扯裂焊口。罐区两端的消防接口预留了足够的操作空间，接口高度和现场消防车的接驳高度完全匹配，不需要额外加装转接弯头。所有管路的焊缝位置都特意避开了支墩的支撑点，方便后期做探伤检测和防腐维护，管路上的阀门手轮全部朝向巡检通道一侧，操作时不需要探身到管路下方。这套布设结构完全复刻了真实罐区的测量数据，没有做理想化的简化，连管路的坡度都按照千分之三的排凝要求设置，最低点预留了排凝阀接口，完全可以直接用于罐区消防改造的方案参考，或者职业院校化工安全实训的场景搭建，能直观展示储罐区消防系统的布设逻辑和现场需要兼顾的各类工程细节。
