壁挂式家用空调室内机结构设计

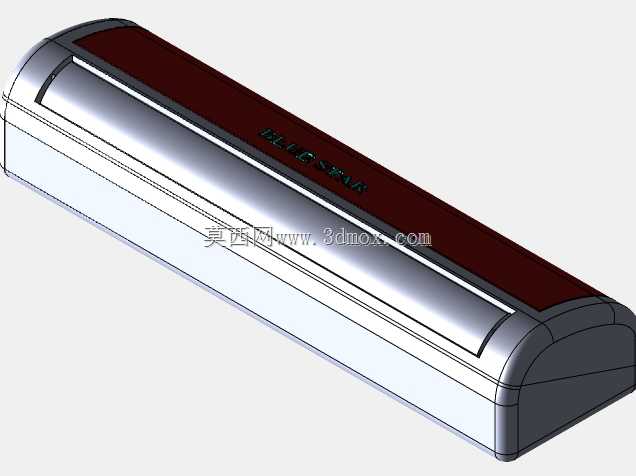

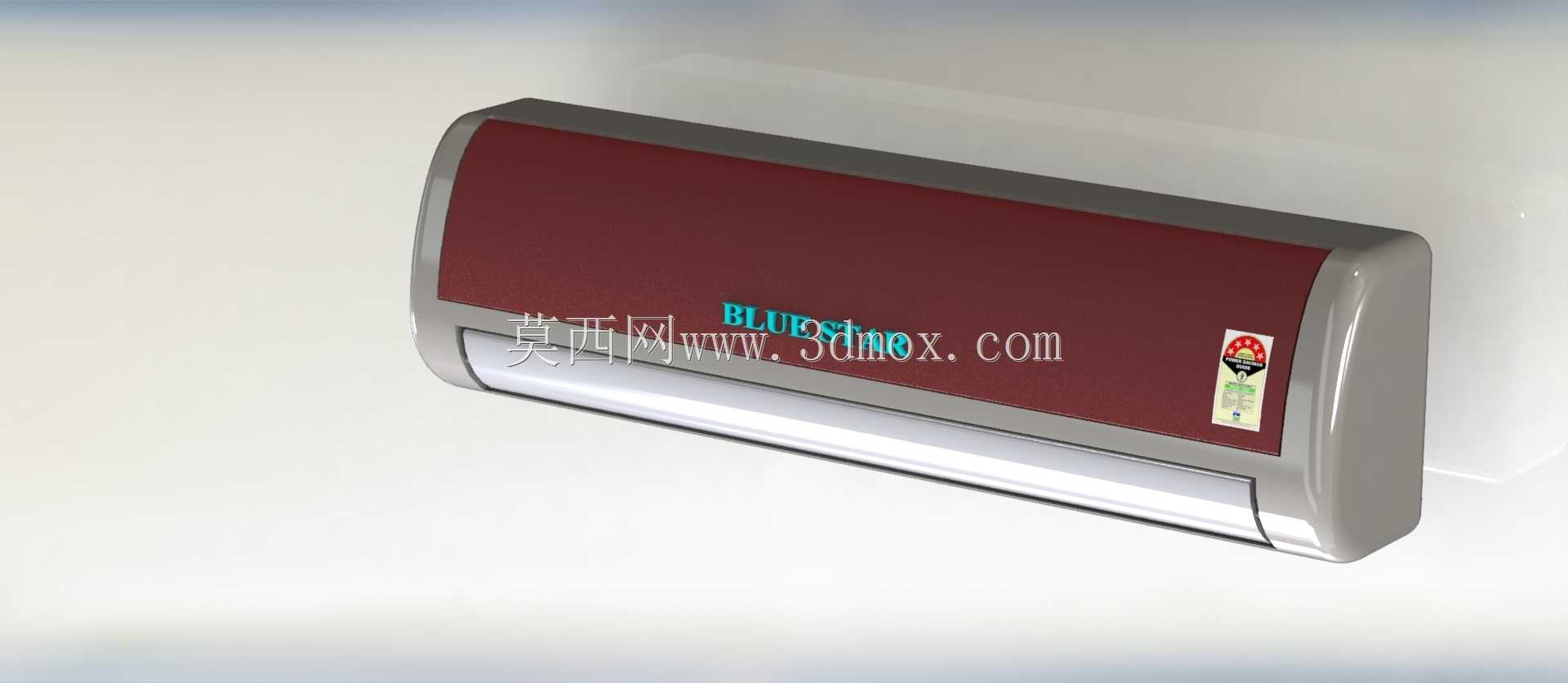

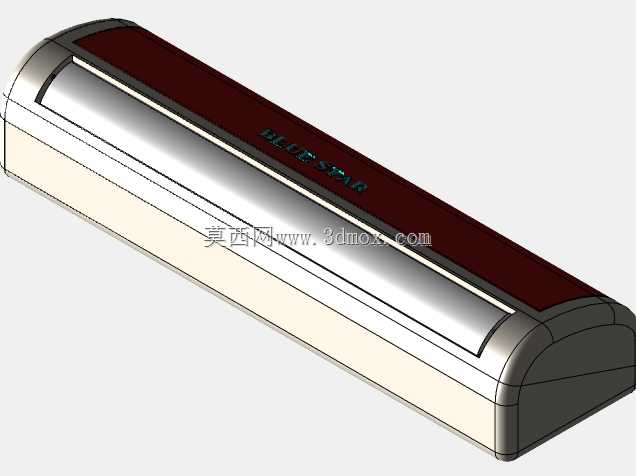

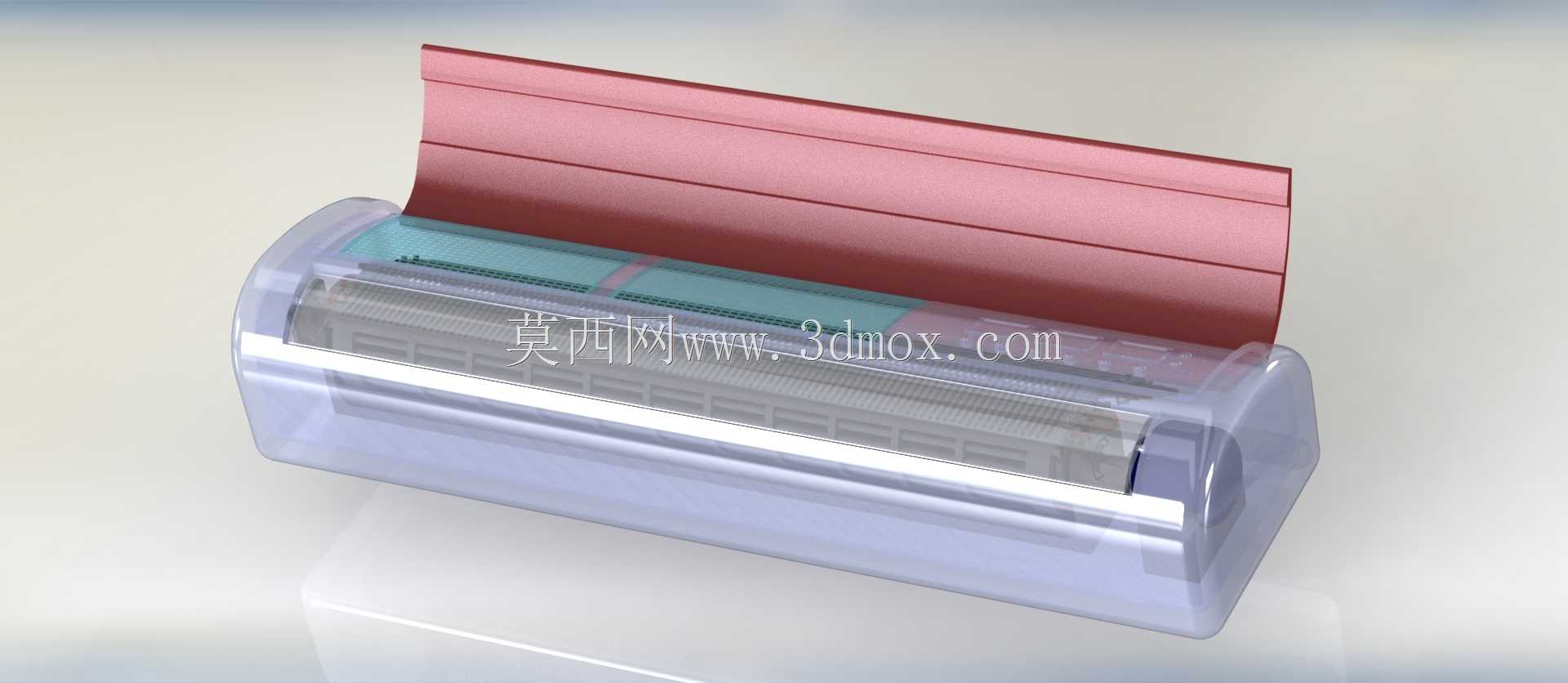

壁挂式空调室内机的壳体曲面过渡一直是注塑加工环节的痛点，常规直角拼接的壳体在合模时容易出现飞边，长期受室内温湿度变化影响还会在接缝处积灰凝露，这款室内机的前壳采用大圆角弧面包覆设计，侧边的圆弧曲率从顶部到底部做了渐变处理，既规避了注塑件尖角处的应力集中问题，也让外壳在装配时不需要额外加装密封胶条就能实现上下壳的紧密贴合。面板部分的酒红色饰面做了微弧内凹处理，和侧边银灰色壳体的衔接处留了0.15mm的装配公差，刚好能容纳PVC饰面的热胀冷缩余量，避免夏季高温时饰面起翘拱起。出风口的横向导风条做了分段式卡扣设计，每一段导风条的转轴都预留了0.08mm的间隙，既保证转动时没有卡顿异响，也不会因为间隙过大出现导风条下垂的问题，不需要额外加装阻尼垫片就能实现任意角度的悬停。机身右下角的标识贴位做了下沉0.2mm的凹槽设计，标识贴粘贴后不会突出壳体表面，日常擦拭清洁时不会被抹布刮边起翘。内部的蒸发器固定位做了嵌入式卡槽设计，不需要额外打螺丝就能把蒸发器牢牢卡在壳体内部，装配时能减少三道锁螺丝工序，也避免了螺丝长期受冷凝水侵蚀生锈的隐患。接水盘的边缘做了一圈向上的翻边，翻边高度刚好贴合壳体内部的导流槽，冷凝水顺着蒸发器流下来之后会直接汇入接水盘，不会顺着壳体缝隙渗到墙面留下水渍。电控盒的安装位做了独立的隔舱设计，隔舱和送风通道之间留了2mm的隔热间隙，避免冷风直吹电控盒导致电路板结露短路，隔舱的走线孔做了橡胶圈防护，电线穿过时不会被塑料毛边割破绝缘层。背面的挂墙板卡扣做了上下两个定位凸点，挂装时凸点会卡入挂墙板的定位孔里，不会因为机身运行的轻微震动出现移位滑落的问题。
