非承载式车辆底盘车架结构设计

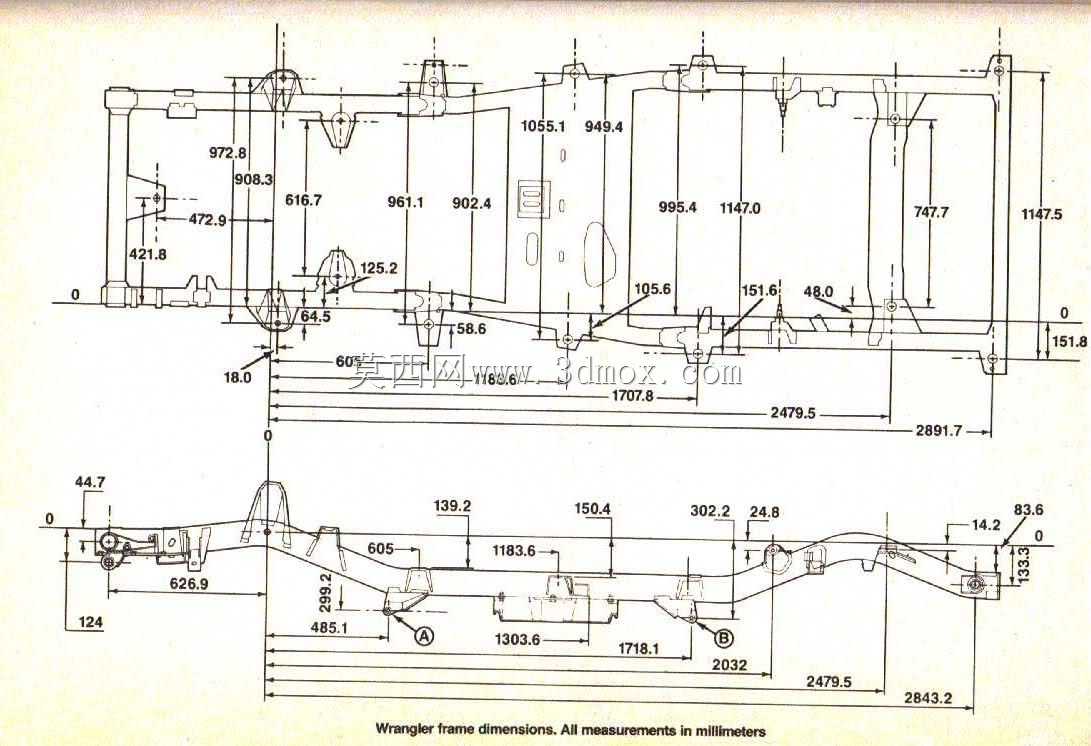

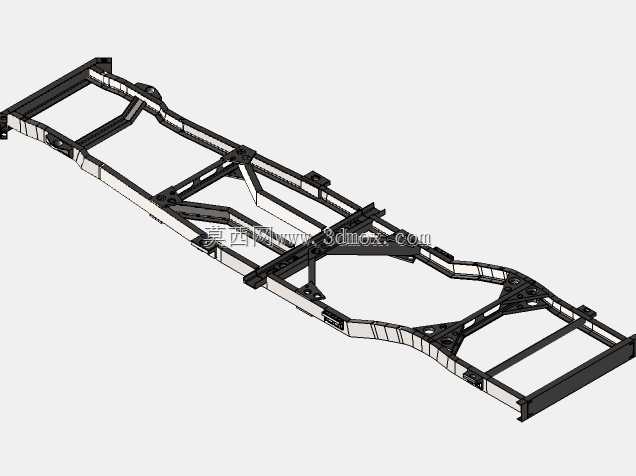

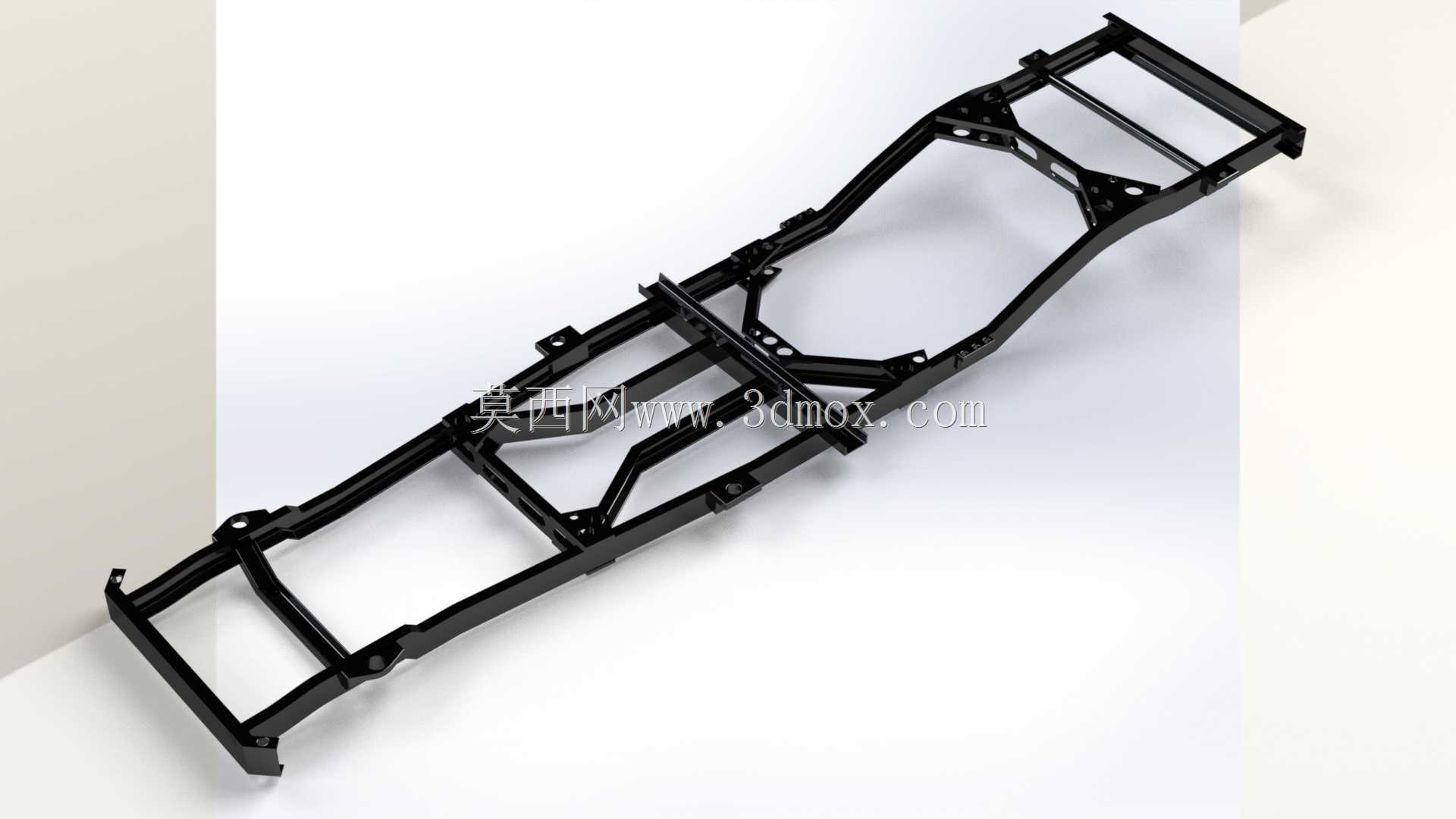

非承载式车架的加工过程里，最容易被忽略的是纵梁变截面位置的折弯回弹量，很多初版设计只考虑静态承载的应力分布，却没算上冲压后高强钢的形变回弹，导致后续横梁装配时孔位错位差能到2mm以上，不得不现场扩孔牺牲连接强度。这款车架的纵梁采用分段变厚度设计，前段窄幅结构专门适配动力总成的安装悬置点，中段加宽的梯形结构预留了传动轴、排气系统的走形空间，后段的弧形收窄结构刚好匹配后悬架的安装支座位置，每一段的截面变化拐点都避开了应力集中的焊接区域。横梁和纵梁的连接位置没有采用传统的满焊设计，而是在连接支架上预留了断续焊的缺口，既能保证连接强度，又能避免焊接热影响区导致纵梁局部变形，甚至连每个安装孔的翻边高度都做了差异化设计，厚板区域翻边高度更低防止冲压开裂，薄板区域翻边更高提升螺纹连接的咬合强度。日常越野工况下车架承受的扭转力会在交叉梁位置形成交变应力，这款车架的交叉支撑结构没有采用直连设计，而是在交叉点预留了微小的形变让位间隙，避免硬连接导致的应力撕裂，同时支撑梁的截面采用了内凹的异形结构，比同重量的矩形管抗扭刚度提升近三成。很多车架设计会把所有安装支座放在纵梁的同一侧，导致焊接时纵梁单侧受热产生侧弯，这款设计把悬置、悬架、线束固定的支座均匀分布在纵梁两侧，焊接时的热变形量能相互抵消，后续校形的工作量能减少六成以上。纵梁上的减重孔也不是随意开设的，每个孔的边缘都做了内卷边处理，不会因为开孔削弱截面强度，孔位的排布刚好避开了横梁连接的受力路径，哪怕在极限扭转工况下，孔边也不会出现应力裂纹。车架表面的安装基准点全部设计在同一加工基准面上，一次装夹就能完成所有关键孔位的加工，不用二次找正带来的公差累积，哪怕是批量生产，每个车架的安装位公差都能控制在0.1mm以内，后续总装线上不用反复调整适配，装配效率能提升不少。
