树莓派高品质相机镜头模组结构

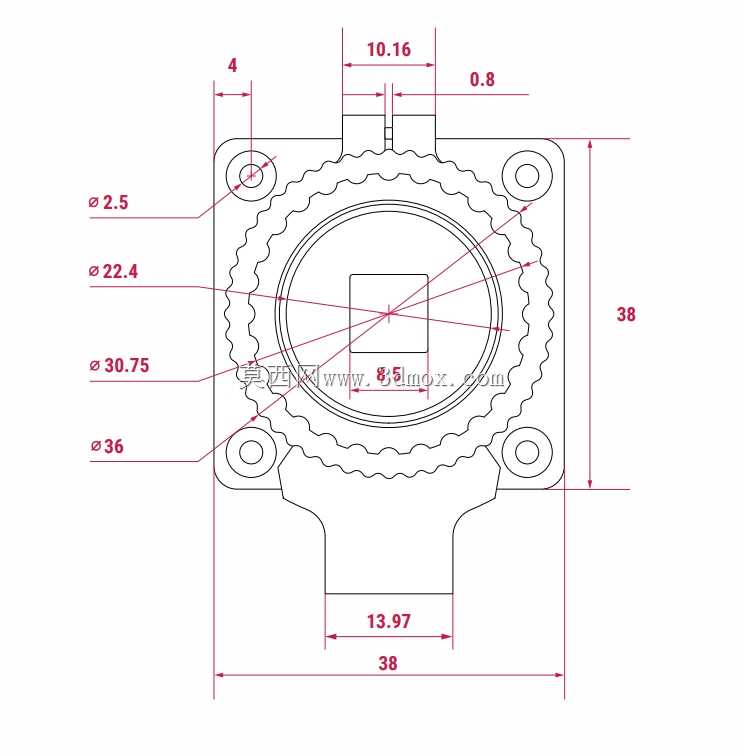

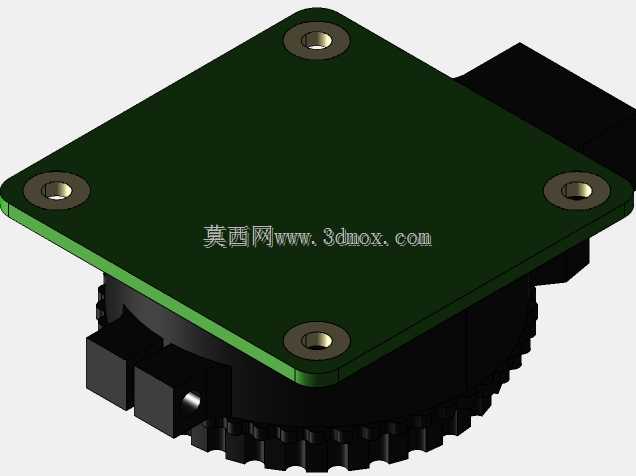

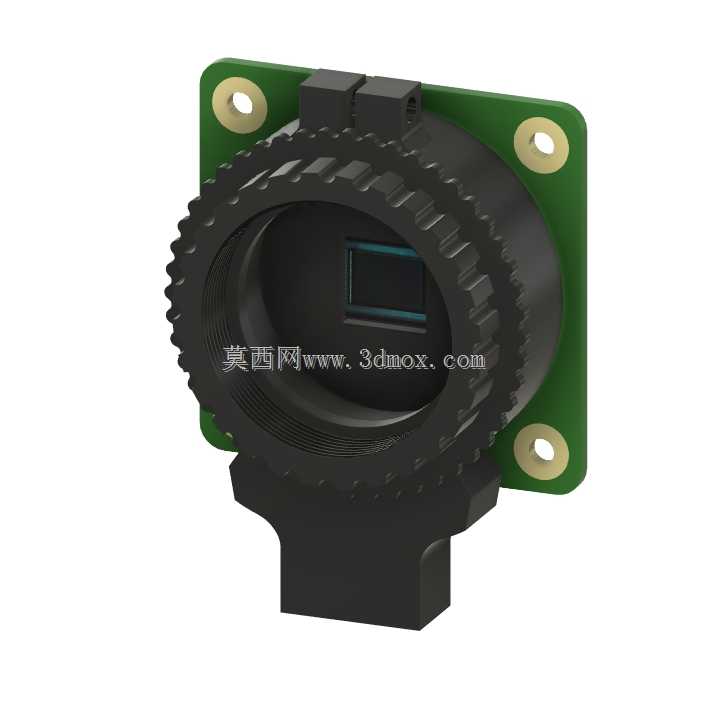

嵌入式视觉硬件的装配公差控制一直是小批量试制阶段的高频痛点，镜头光轴与成像传感器的平行度偏差超过0.02mm就会导致画面边缘虚焦，常规3D打印的镜头座往往因为层纹累积和收缩变形，无法满足C/CS卡口镜头的同轴度要求。这款树莓派相机的结构设计完全围绕装配精度的可控性展开，绿色PCB基板的四个安装孔做了沉台限位设计，孔位公差严格控制在±0.01mm范围内，安装时不需要额外打表校准，靠机械限位就能保证基板与镜头座的基准面完全贴合。镜头外圈的调焦齿圈做了等距渐开线齿形设计，齿顶间隙预留0.05mm的装配余量，既保证手动调焦时的阻尼手感均匀，又不会因为齿隙过大出现调焦空程，齿面做了细微的磨砂纹理处理，即使戴防静电手套操作也不会打滑。镜头座与PCB的连接部位做了一圈0.1mm高的定位凸台，装配时凸台刚好嵌入PCB对应的定位槽内，完全规避了螺丝锁附时镜头座偏移的隐患，凸台边缘做了0.02mm的倒角处理，不会刮伤PCB表面的阻焊层。后端的排线接口做了防呆导向结构，插接口两侧的导向边有15度的导入斜角，排线插入时不会出现针脚偏移顶弯的问题，接口上方的压片做了加厚处理，反复插拔也不会出现压片断裂的情况。成像传感器的安装区域做了0.2mm的下沉设计，刚好容纳传感器的封装厚度，传感器周围预留了均匀的点胶槽，点胶固定时胶水不会溢到成像区域，也能保证传感器四周的粘接力均匀，不会因为长期温度变化出现传感器移位。整个结构没有多余的装饰性特征，所有曲面和棱角都服务于装配精度和操作便利性，调焦环的防滑齿深度控制在0.3mm，既不会因为齿太浅打滑，也不会因为齿太深积灰难清理，安装孔的铜嵌件预设位置刚好对应常用的树莓派外壳安装位，不需要额外打孔就能直接适配市面上绝大多数的开源硬件外壳。
