二战P-51野马巴尔萨木桁架结构航模

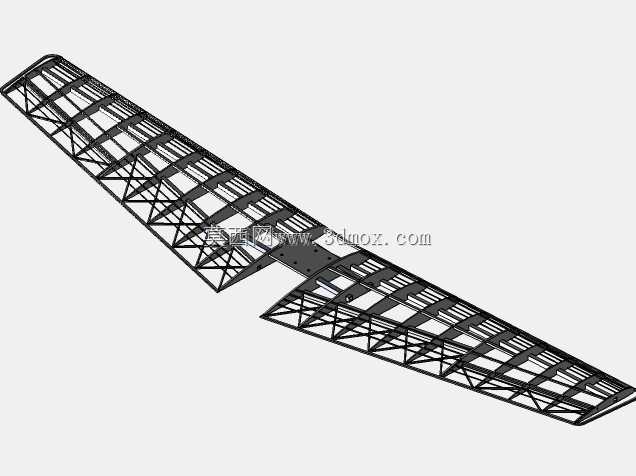

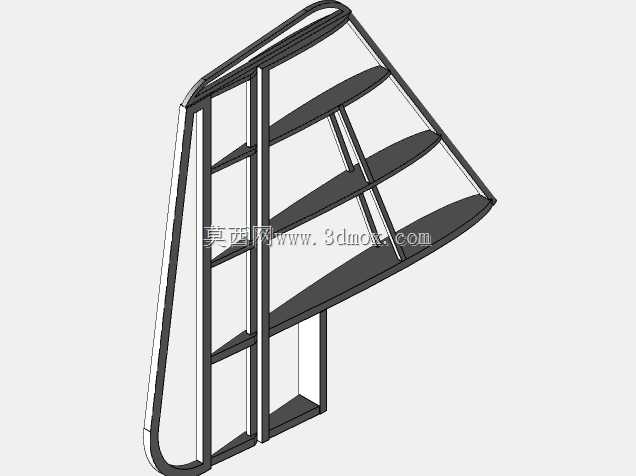

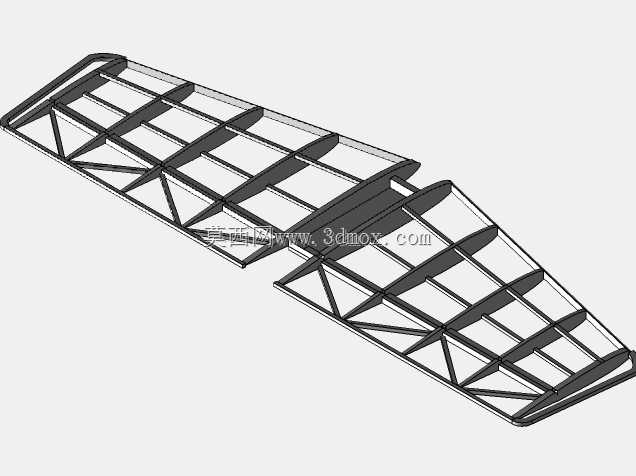

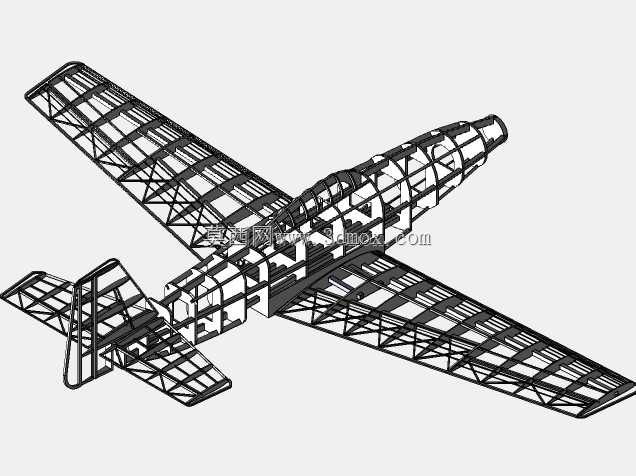

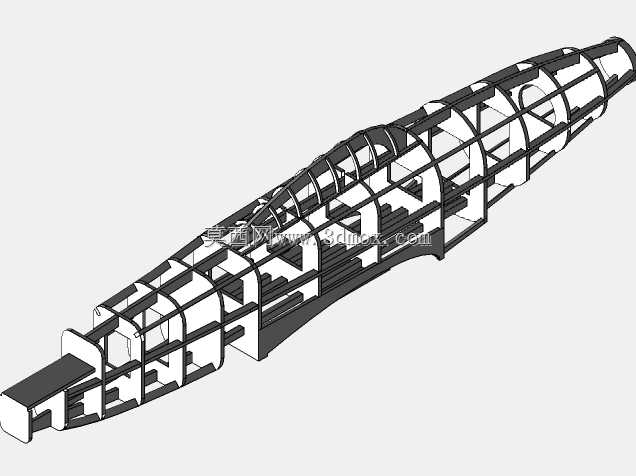

轻木航模的翼梁断裂一直是外场飞行最频发的故障，传统等截面矩形翼梁在大过载俯冲改出时，翼根处应力集中系数常突破2.3，远超巴尔萨木横纹承压许用值。这款1.5米翼展的P-51结构缩比模型，把翼梁沿展向做了变截面梯度设计，翼根段采用上下双层巴尔萨木片夹碳纤维丝束的夹芯结构，到翼尖段逐步过渡为单片轻木，既把翼根处的最大应力降到1.4倍许用值以内，又没有额外增加翼尖惯量，滚转响应速度比同级别等截面翼梁航模快了近17%。机身段的桁架排布没有照搬真机的钢管隔框结构，而是针对轻木激光切割的加工特性做了适配调整，每段隔框的插接槽口都预留了0.12mm的公差余量，刚好抵消巴尔萨木切割后的碳化层厚度，组装时不需要额外打磨就能实现紧配合，省去了传统轻木航模组装时反复修配槽口的繁琐工序。尾翼段的支撑桁架特意做了三角形交叉排布，平尾和垂尾的连接点没有用常规的胶水直接粘接，而是设计了嵌入式的轻木榫头，炸机时尾翼受力会先从榫头处脱开，不会直接撕裂机身尾部的主桁架，外场维修只需要更换榫头段就能复飞，维修成本比全粘接结构低六成以上。机翼和机身的对接处没有用常见的尼龙绑带固定，而是设计了两个嵌入式的桦木插销座，插销座和机身主桁架直接连为一体，大过载时机翼的升力会直接传递到机身主承力结构上，不会出现翼根处蒙皮被扯裂的问题。蒙皮的支撑肋条沿弦向做了弧度优化，每根肋条的上翼面弧度都和P-51的经典层流翼型完全匹配，蒙皮热缩后不会出现局部凹陷，低速飞行时的升阻比比常规平凸翼型航模高12%，小油门滑翔距离能多出近二十米。起落架的安装座直接固定在机身前部的加强桁架上，没有像很多轻木航模那样直接粘在蒙皮内侧，粗暴降落时的冲击力会直接分散到周围六根桁架杆件上，不会出现起落架戳穿机身的问题。整个桁架结构的杆件排布特意避开了设备安装位，舵机、接收机、电池的安装空间都做了预留，不需要组装时额外切割杆件破坏结构强度，设备走线可以直接沿桁架内侧的空隙布置，不会和活动的操纵舵线产生干涉。
