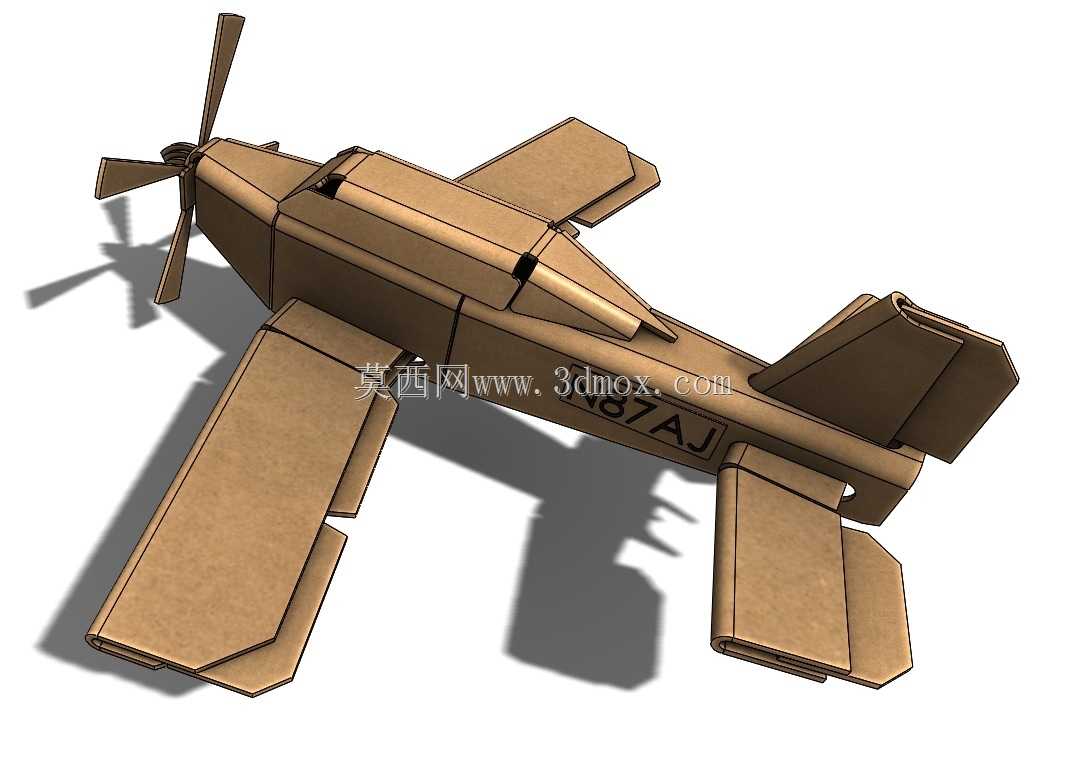

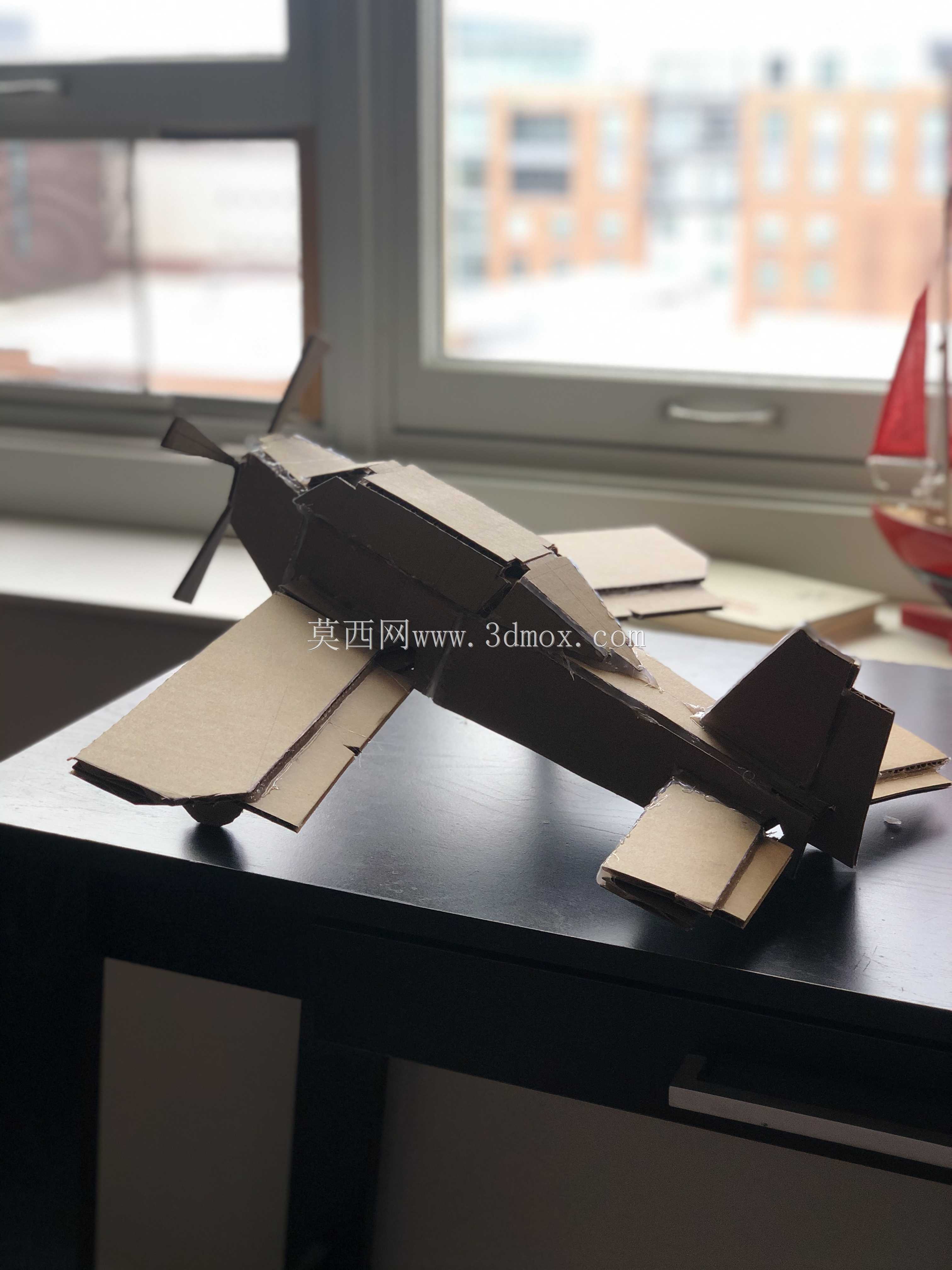

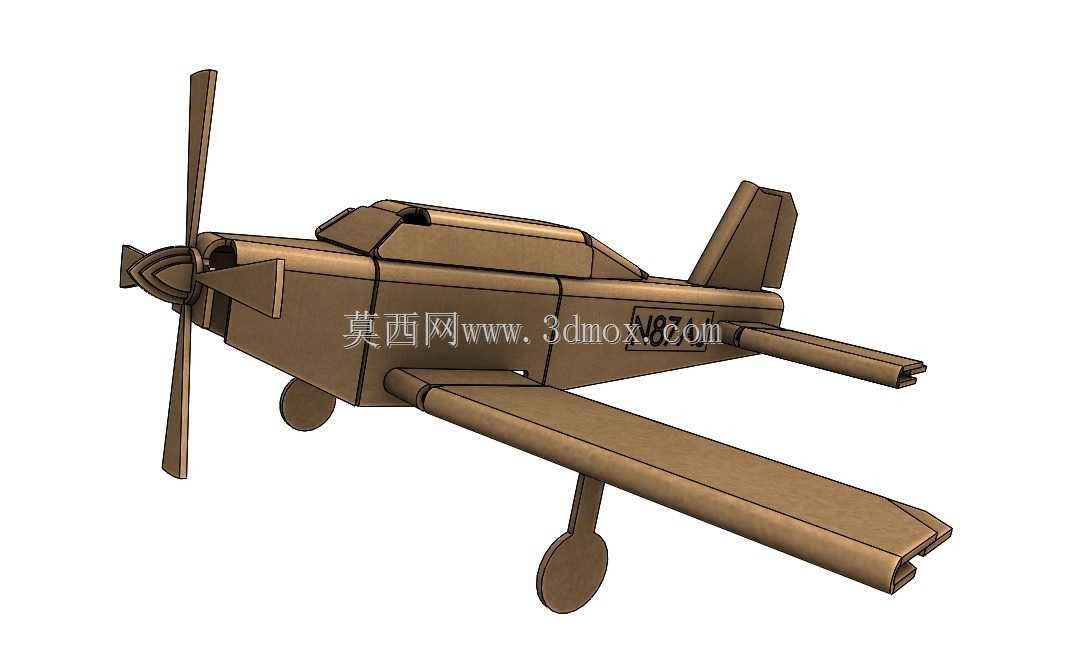

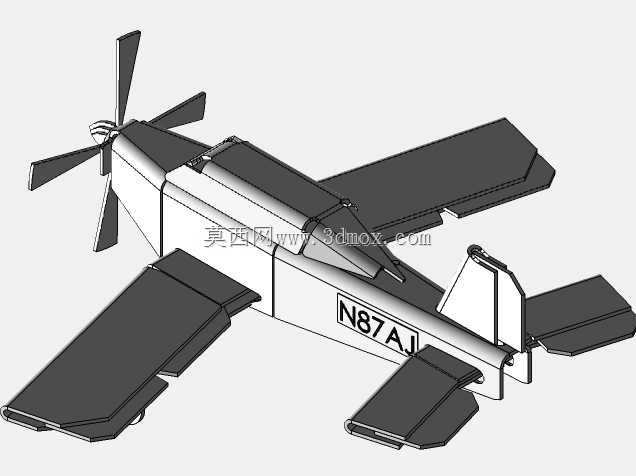

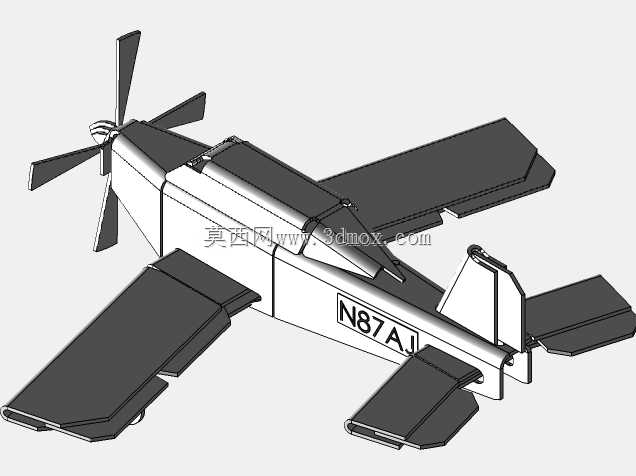

瓦楞纸板仿真螺旋桨飞机创意结构

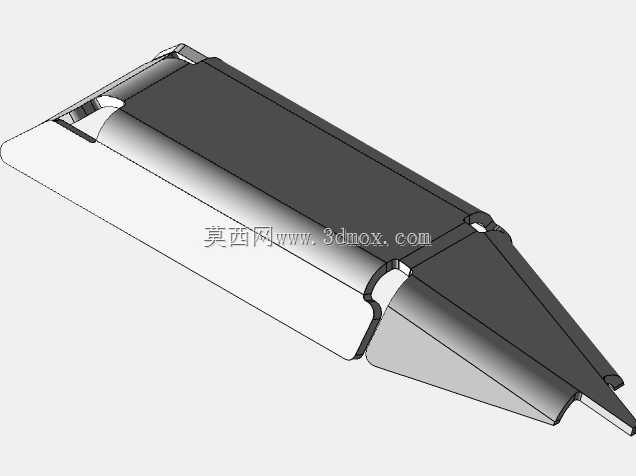

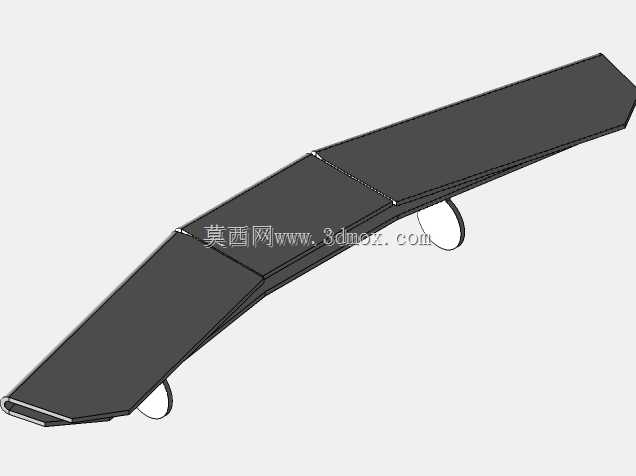

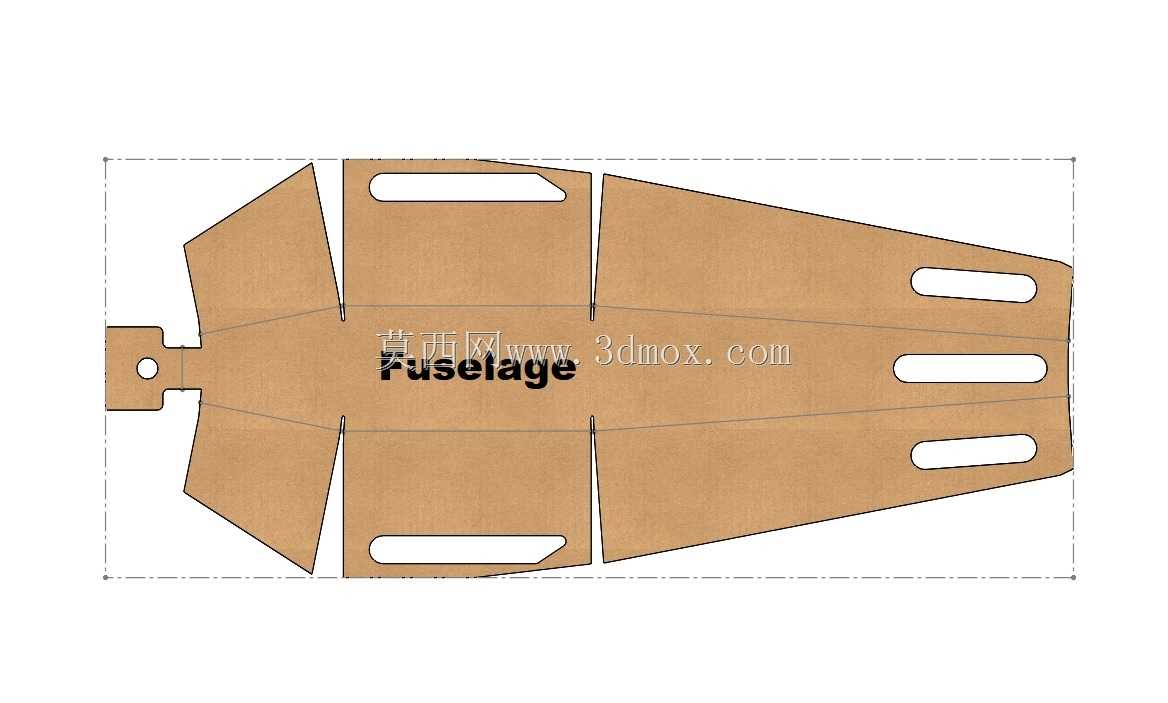

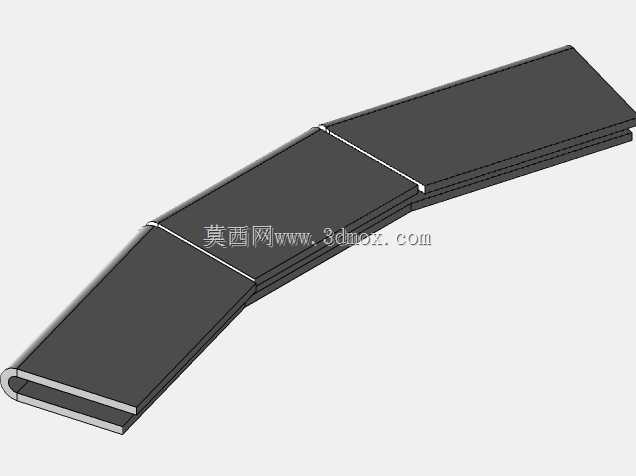

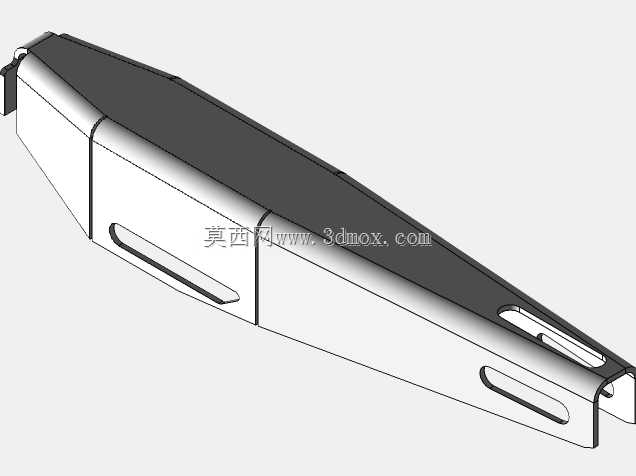

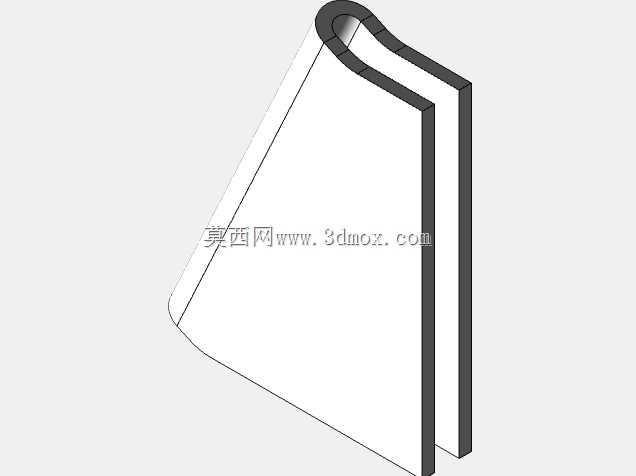

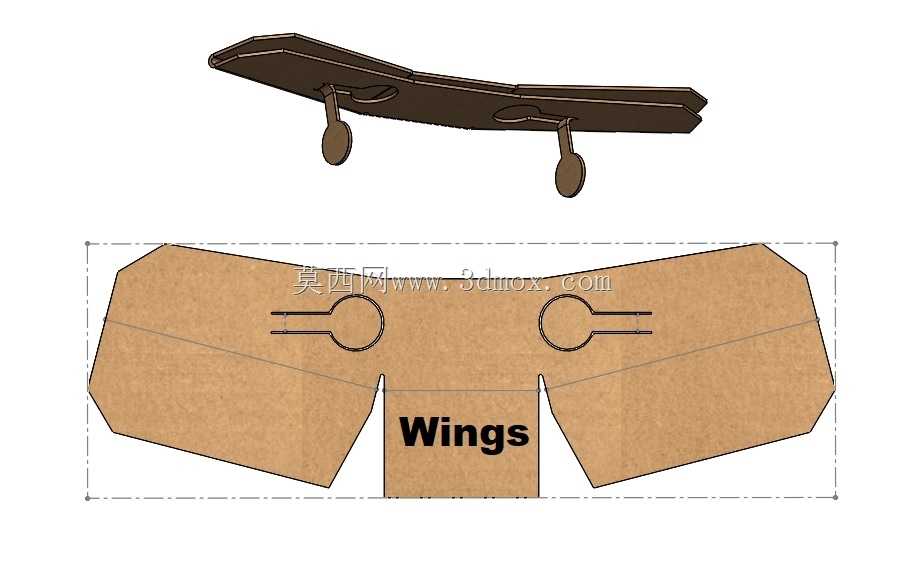

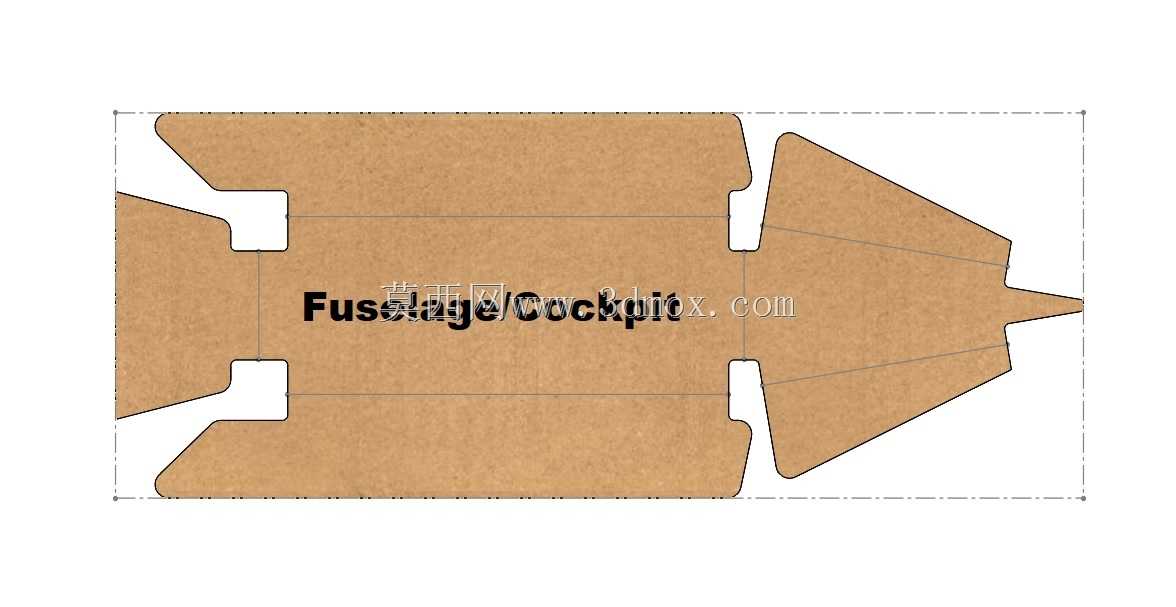

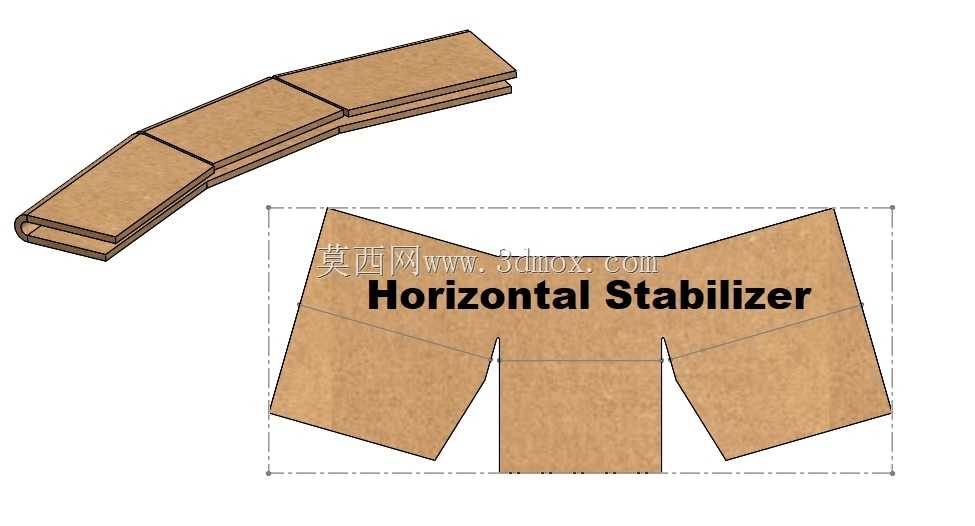

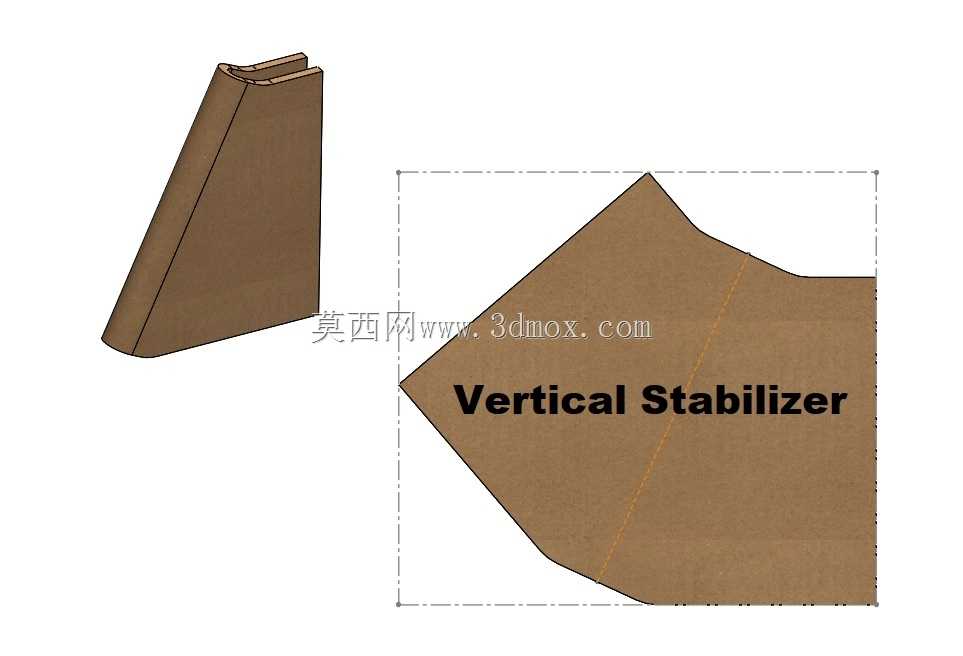

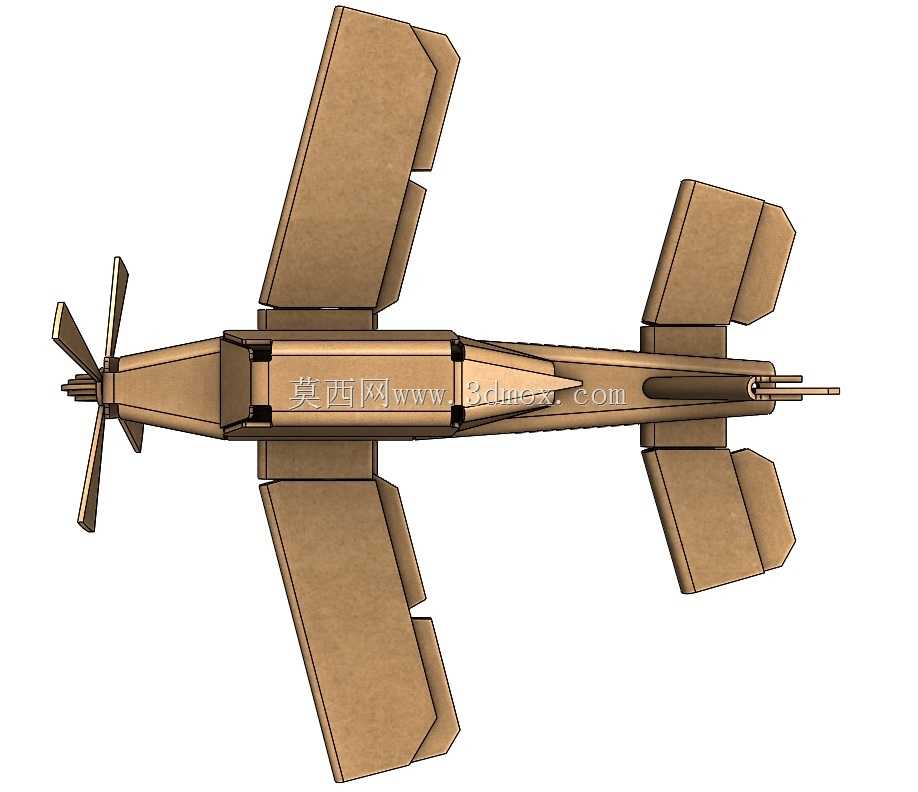

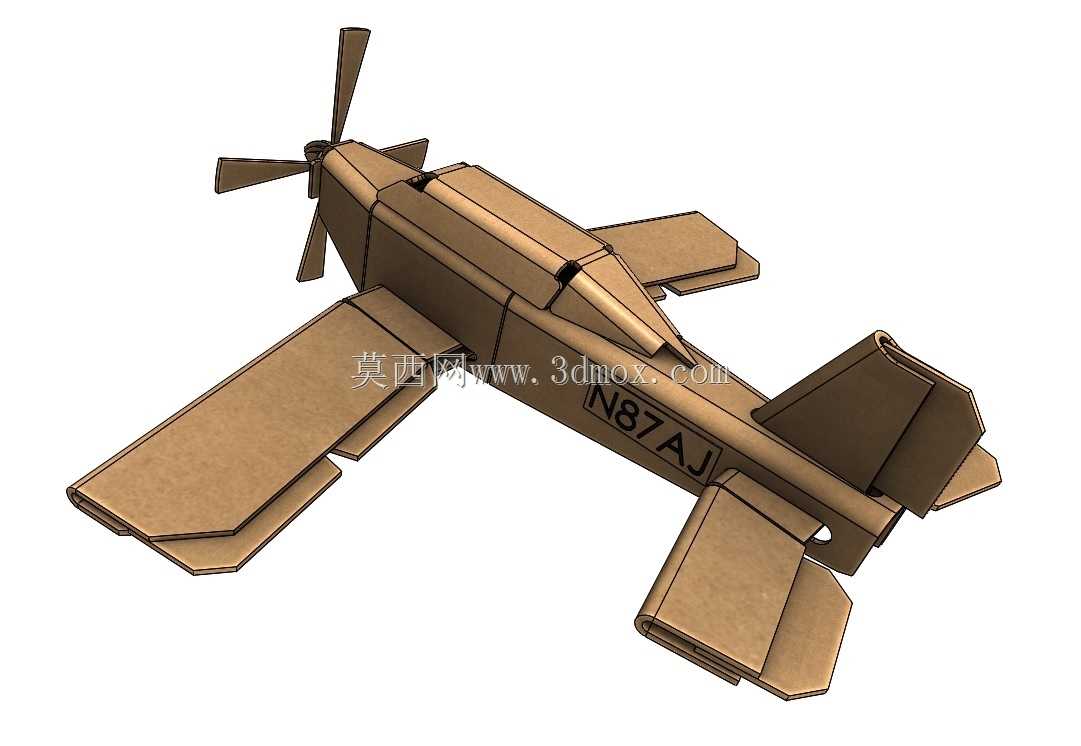

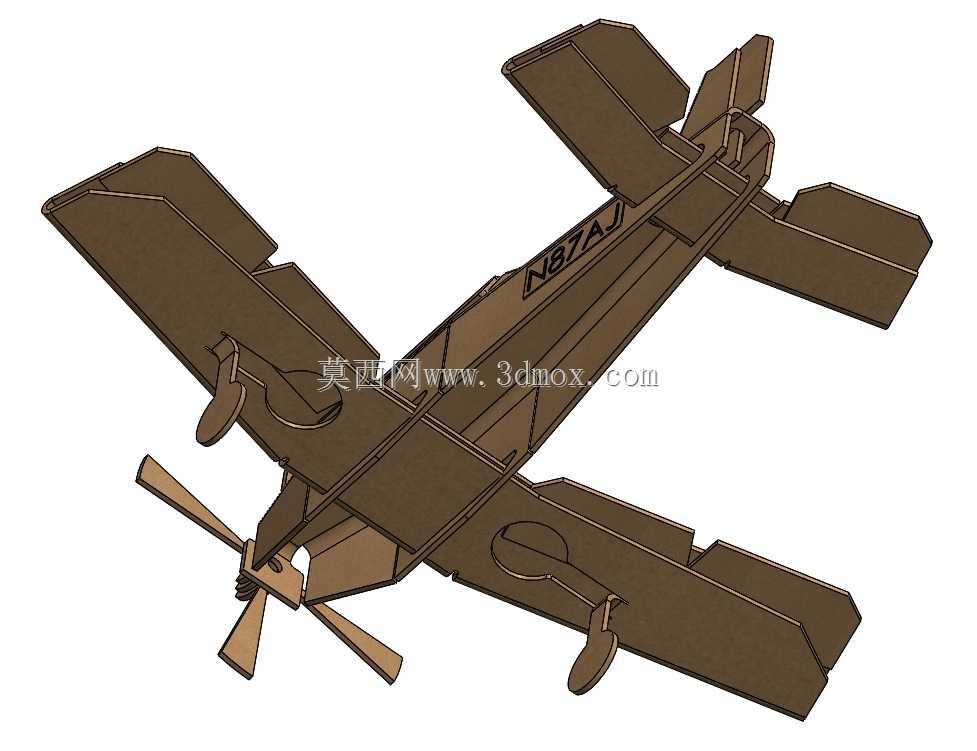

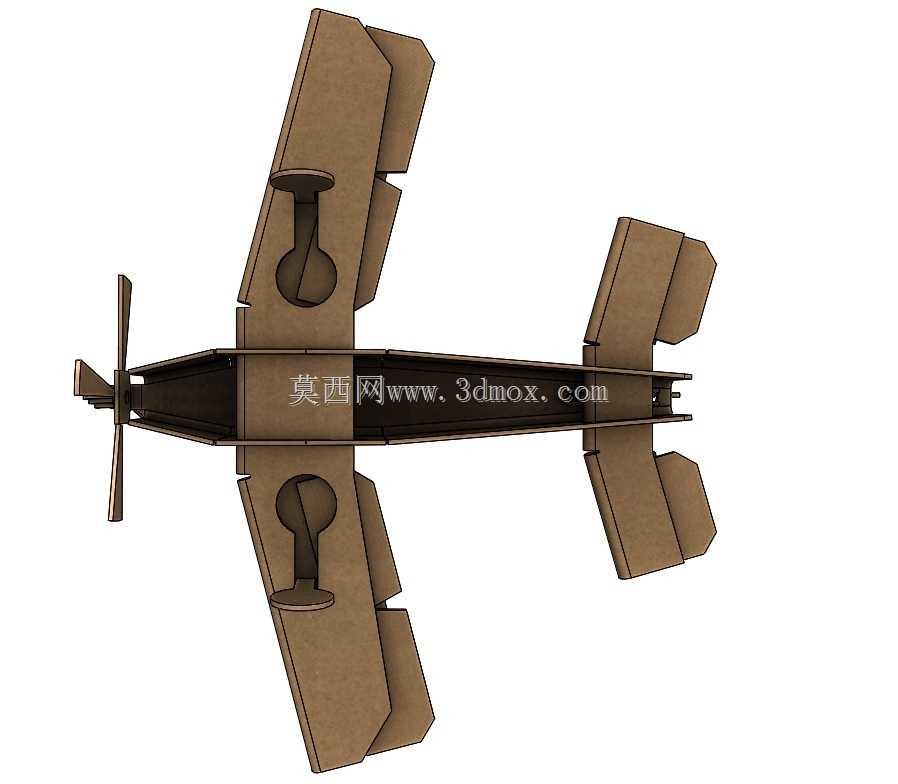

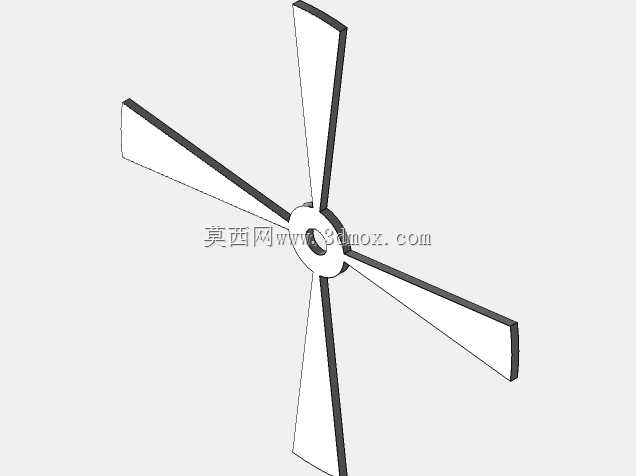

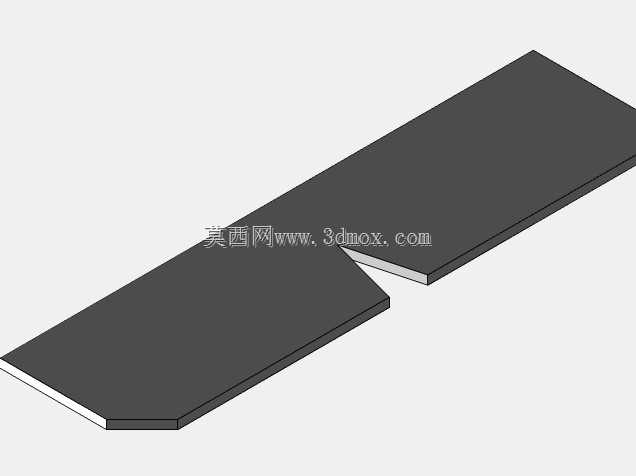

瓦楞纸板的各向异性力学特性，是这类手工仿真载具结构设计最容易踩的坑，顺楞方向抗弯折强度是垂直楞向的3.7倍，若直接照搬真机的平直机翼构型，平尾和垂尾的连接位置很容易在静置展示时出现缓慢蠕变下垂，甚至在轻微触碰后直接沿楞向撕裂。这款纸板飞机的机翼做了分段式折边加强，靠近机身的翼根位置预留了双层插接舌，插入机身预设的卡槽后，额外的折边能把翼面承受的竖向载荷分散到机身两侧的纵向承力楞上，不会出现单点受力导致的纸板凹陷。机头的螺旋桨没有采用常见的单片纸板裁切方案，多片桨叶的根部做了互锁卡扣结构，卡入机头的中心轴座后，桨叶之间的夹角能通过卡槽的限位保持均匀，不需要额外粘接就能维持桨盘的平面度，转动时不会因为重心偏移出现晃荡。机身中段的座舱区域做了内凹的折线压痕，压痕深度刚好控制在瓦楞纸面层厚度的三分之二，既保留了座舱的轮廓立体感，又不会因为压痕过深破坏内部瓦楞芯的支撑强度，拿取时捏在这个位置也不会出现机身塌陷。尾翼组的安定面和操纵面之间预留了0.2毫米的模拟缝隙，缝隙边缘的纸板做了封边处理，避免裁切后的毛边外露影响仿真度，同时尾翼和机身的连接采用了贯穿式插销，插销从机身内部穿入尾翼根部，外部看不到任何连接痕迹，整体外观更接近真机的铆接质感。机翼上的副翼位置做了模拟的切口，切口没有完全切断翼面，保留了一层薄纸连接，既能呈现出操纵面的分界效果，又不会破坏机翼的整体结构强度，不需要额外添加支撑件就能维持翼面的平整。这类结构设计完全适配纸板的裁切、弯折加工特性，所有连接位置都不需要额外的紧固件，仅靠纸板自身的插接和弯折就能完成整体装配，加工时只需要按照预设的裁切线下料，再顺着压痕弯折就能完成，不需要复杂的工装夹具，很适合作为手工实训的结构案例，能直观展示不同材质的载荷分散设计思路，把航空结构里的承力逻辑用低成本的材质落地呈现。
