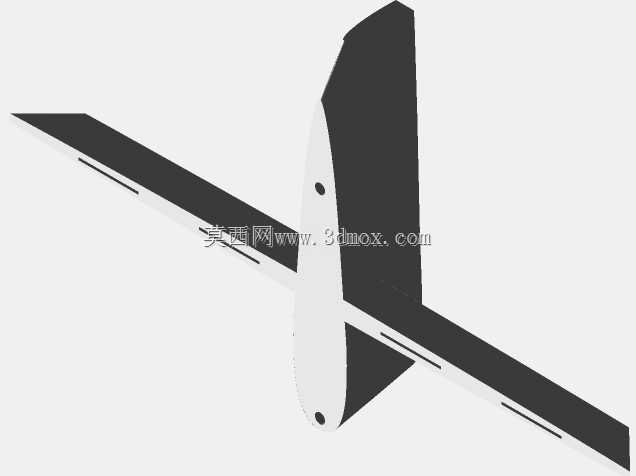

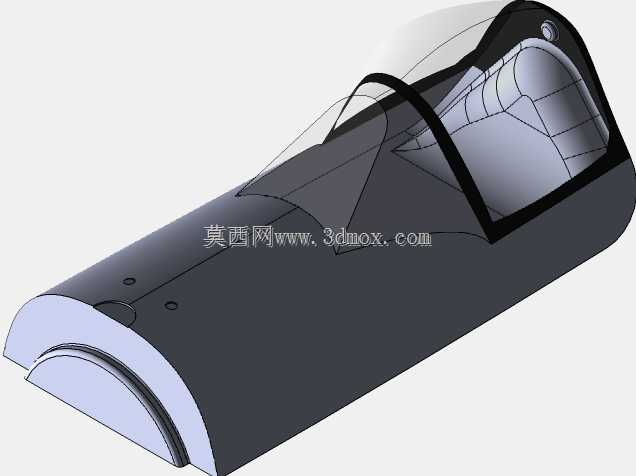

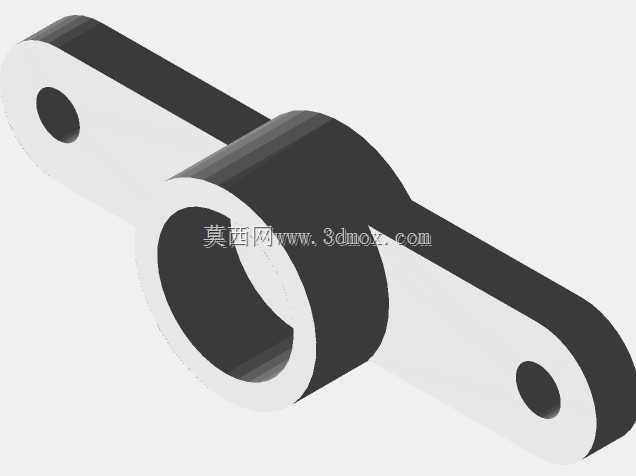

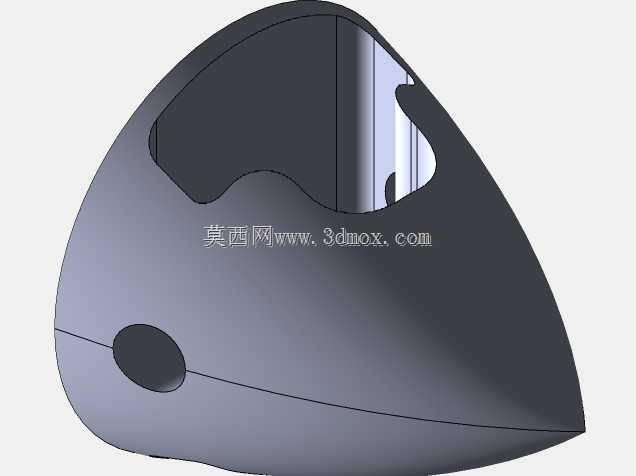

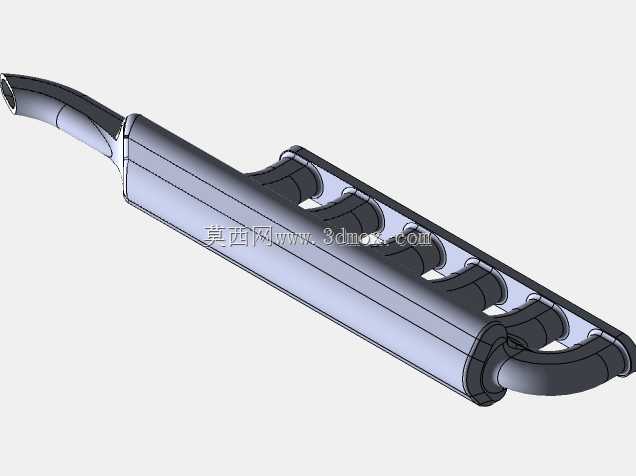

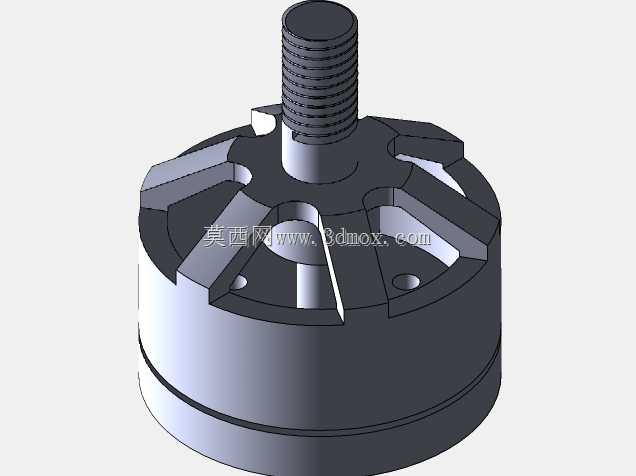

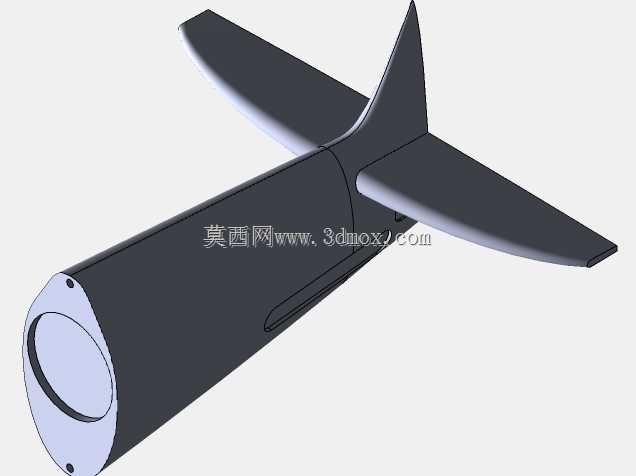

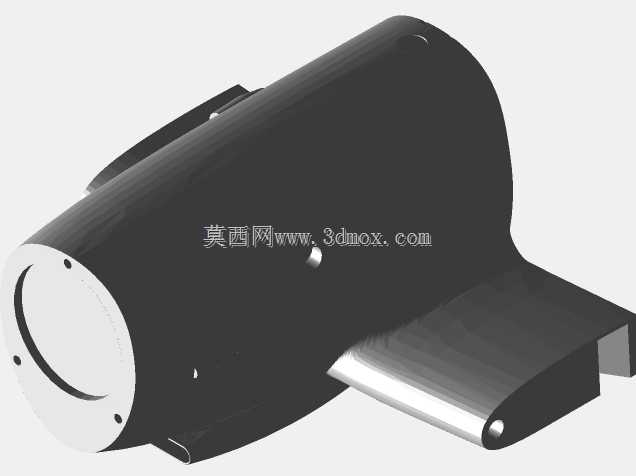

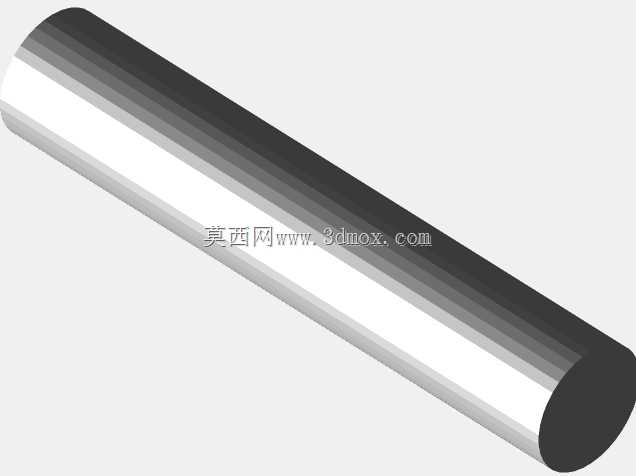

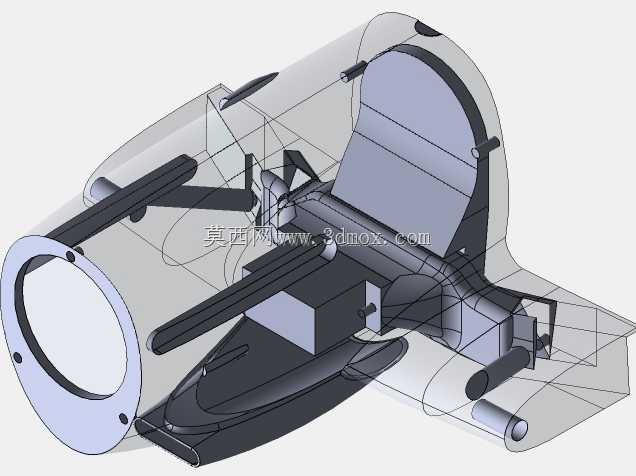

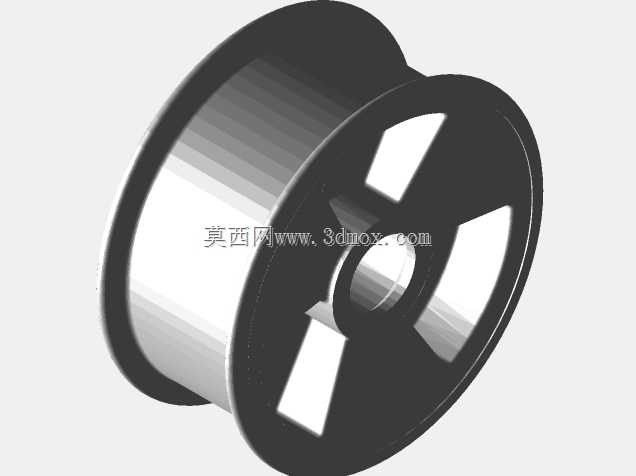

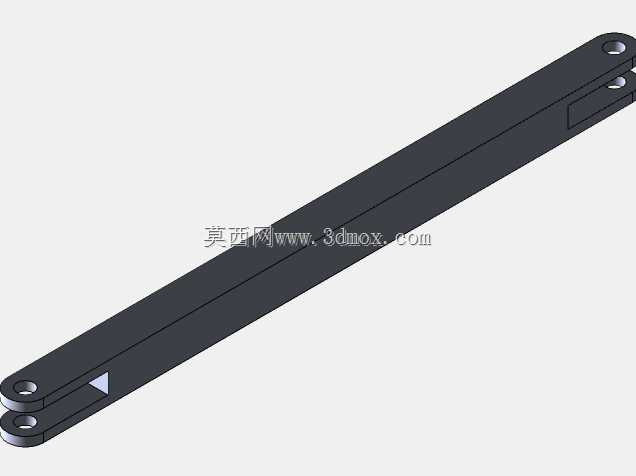

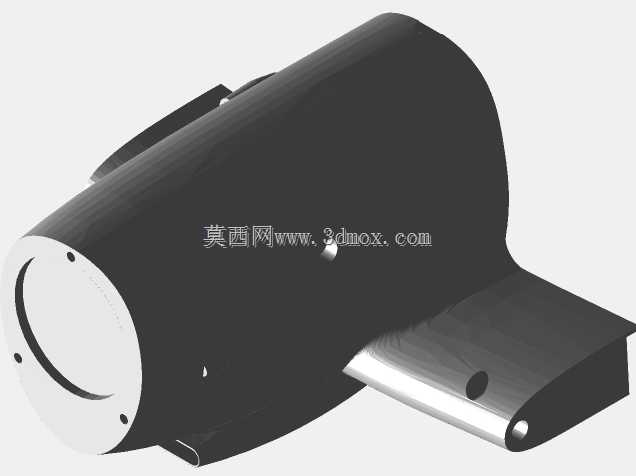

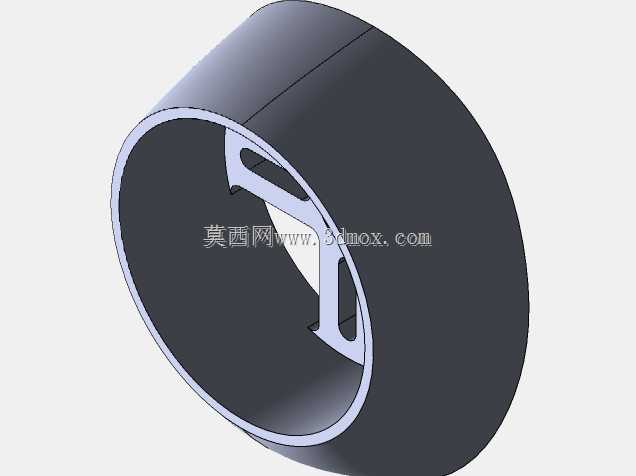

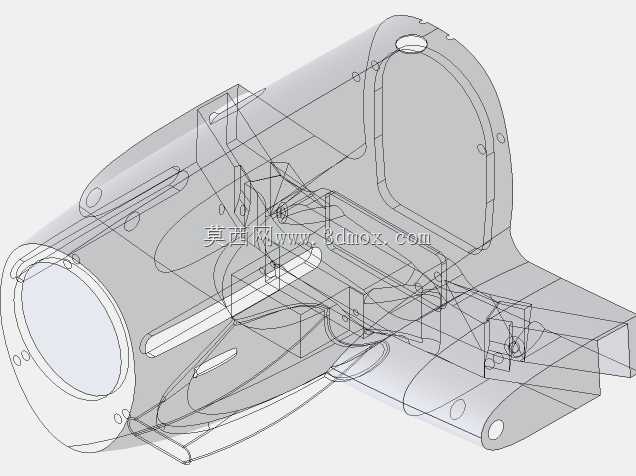

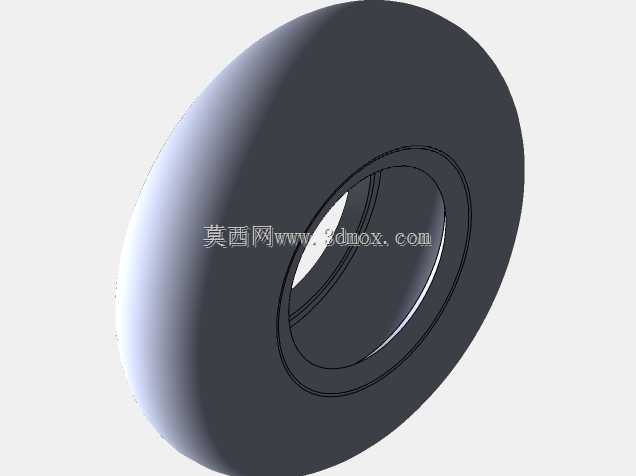

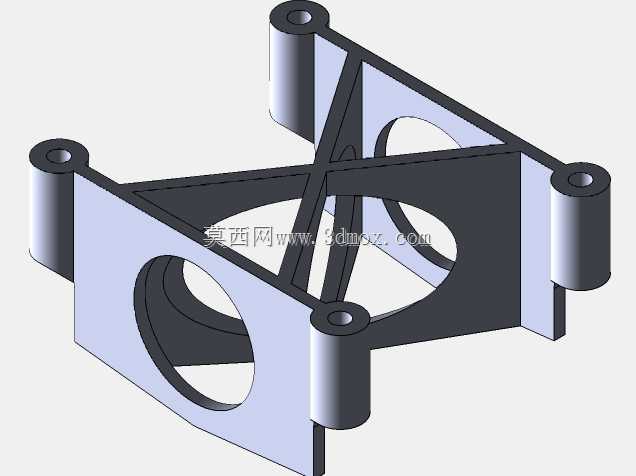

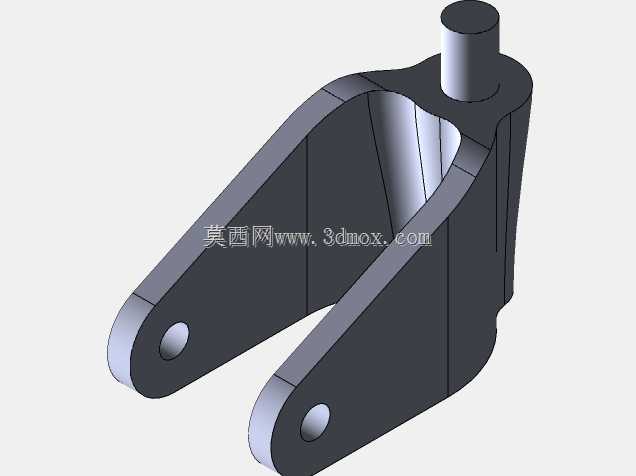

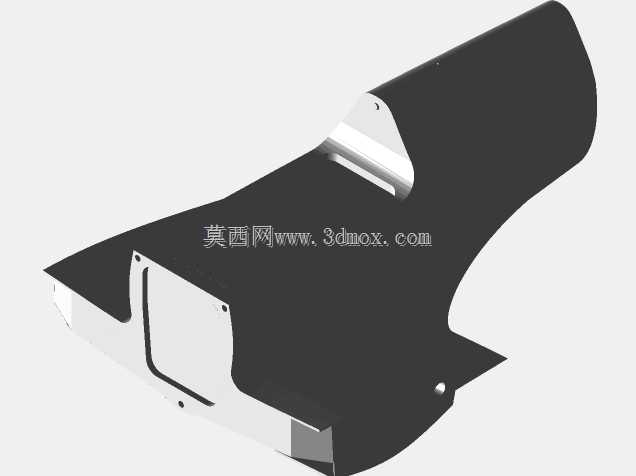

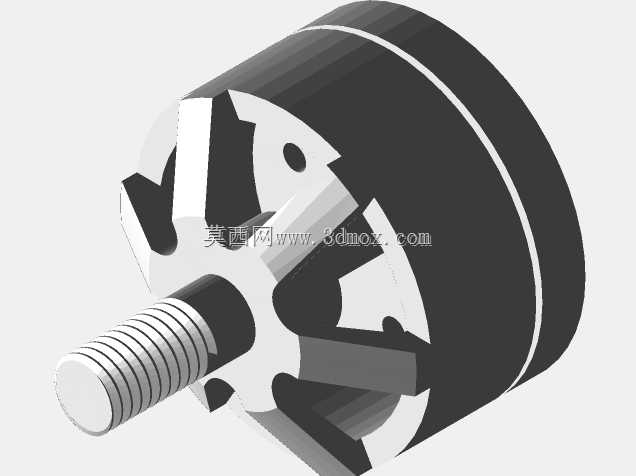

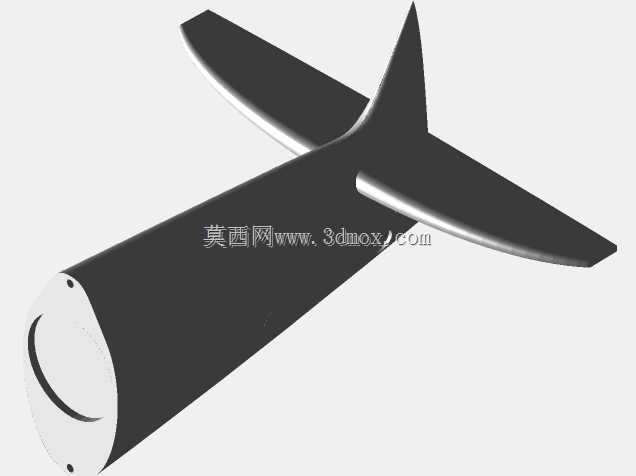

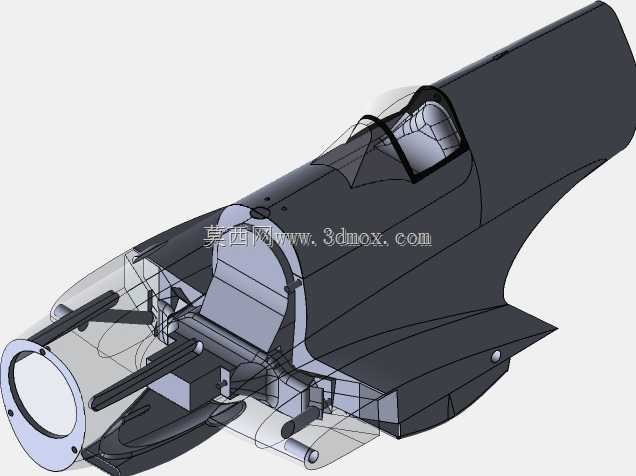

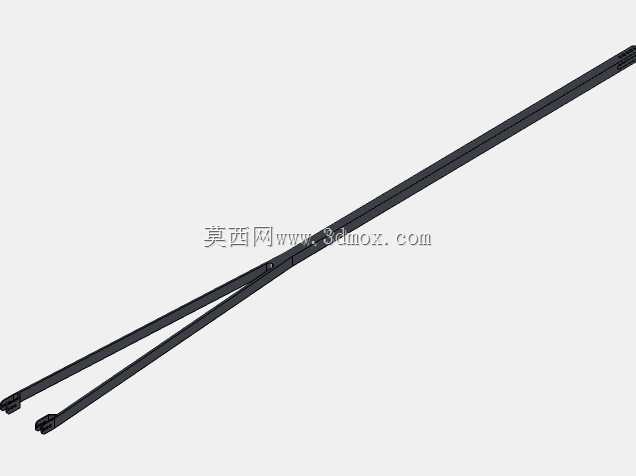

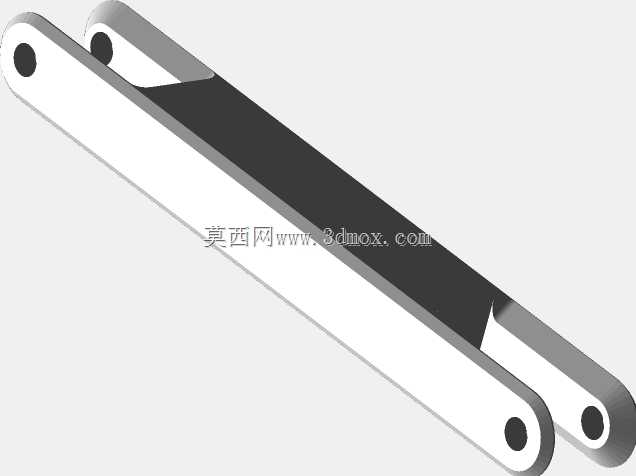

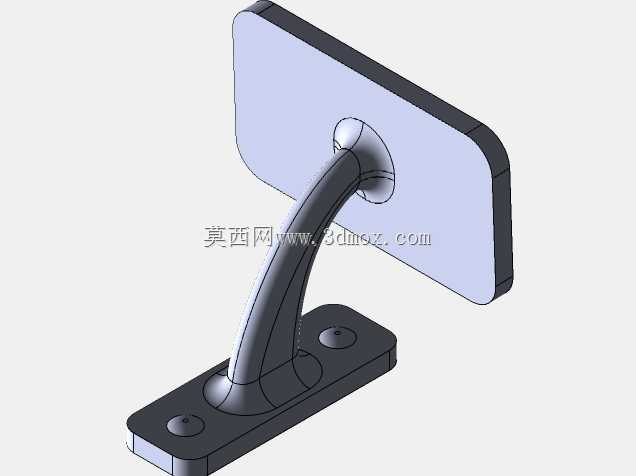

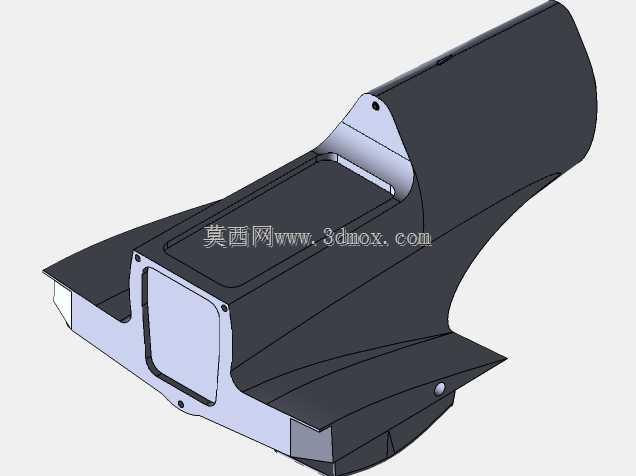

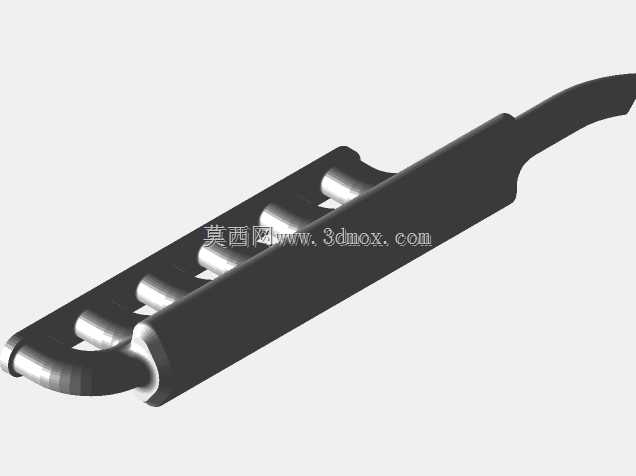

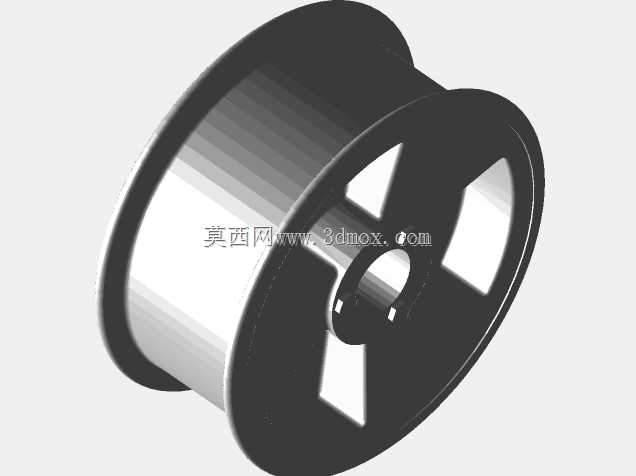

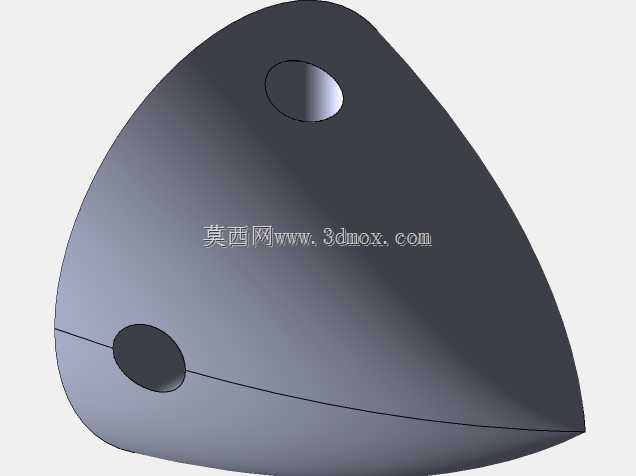

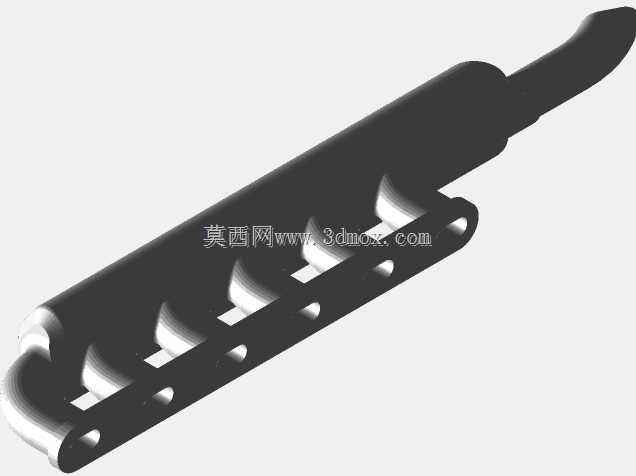

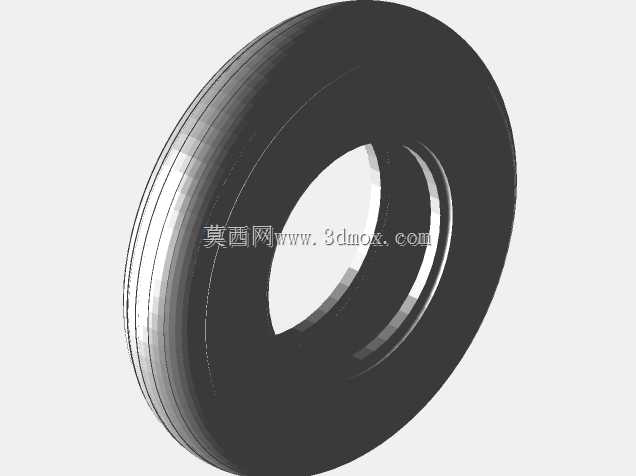

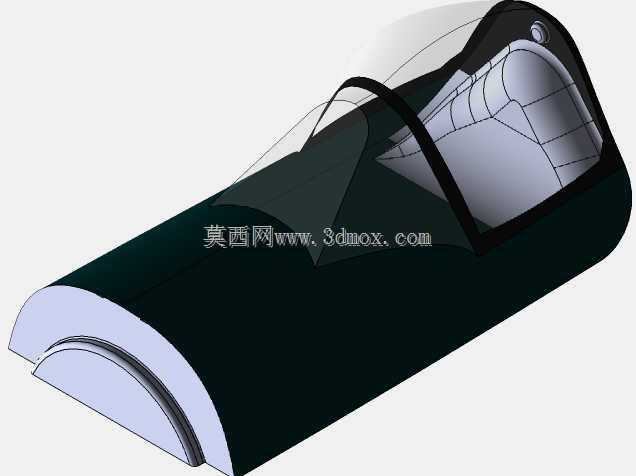

无线电遥控喷火战机机翼组件结构设计

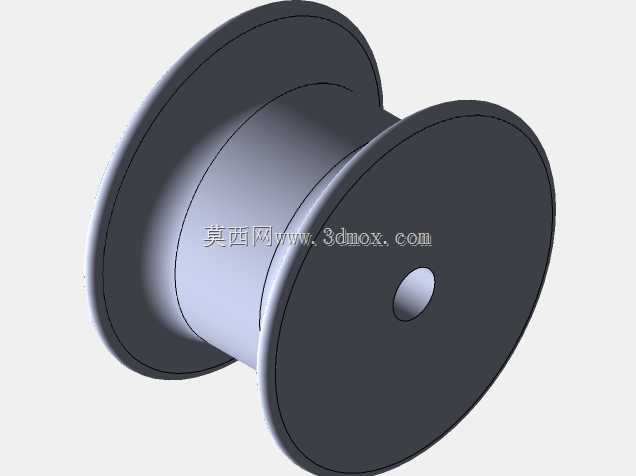

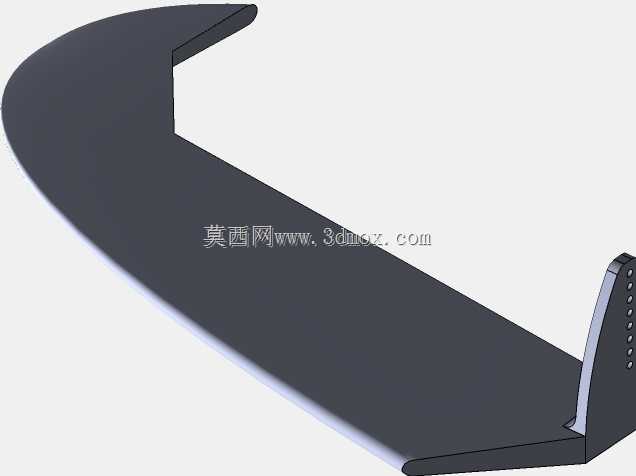

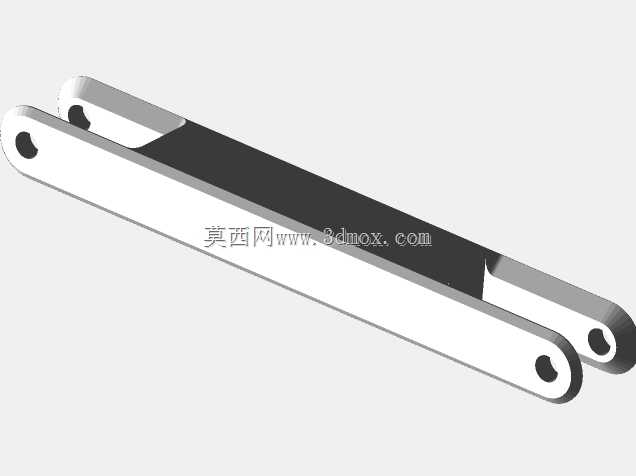

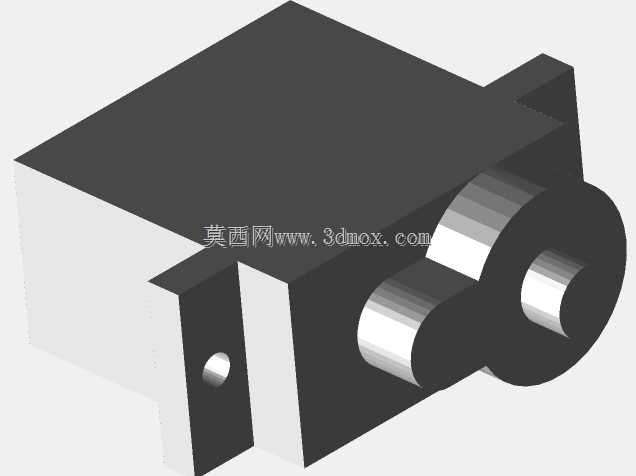

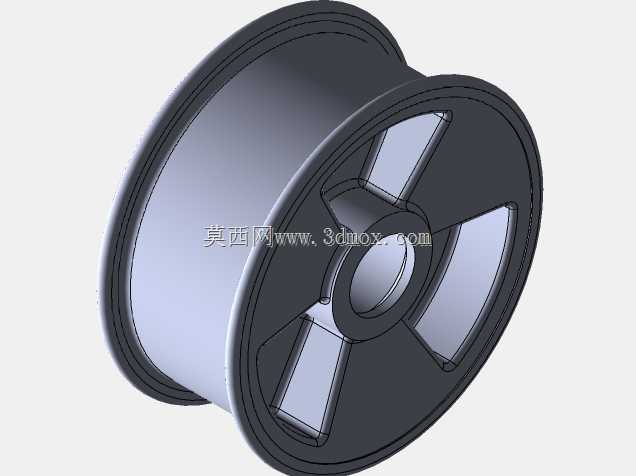

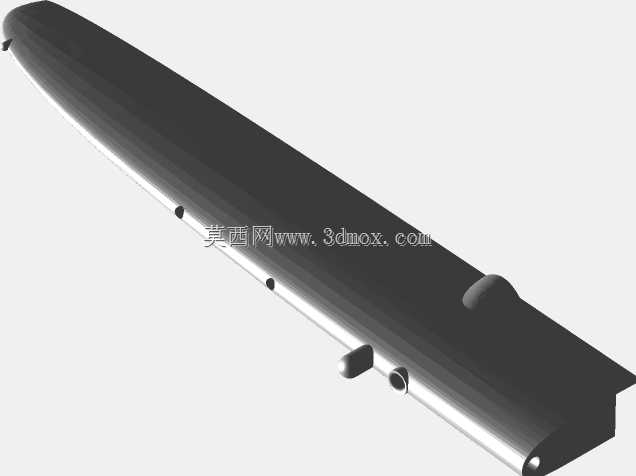

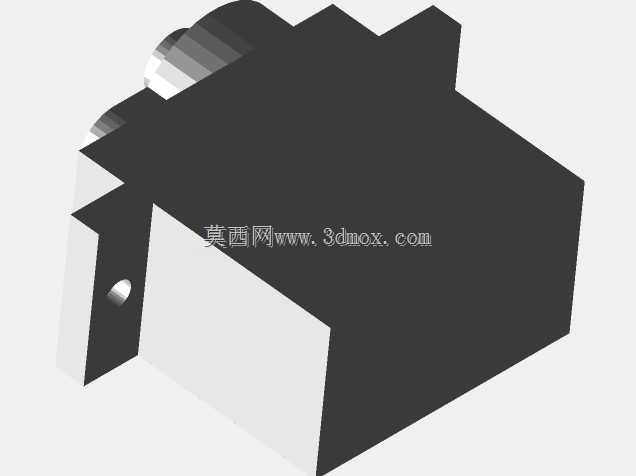

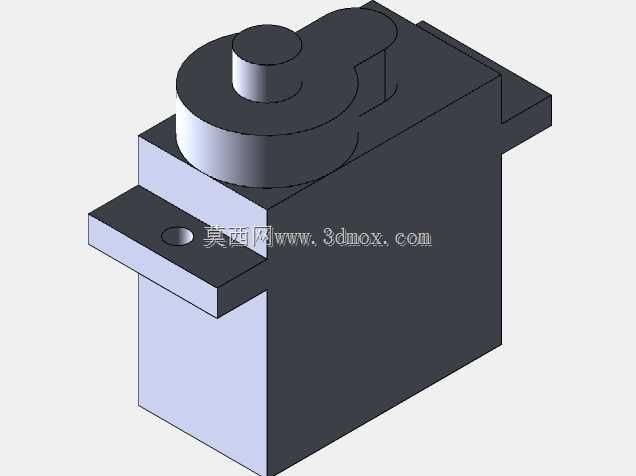

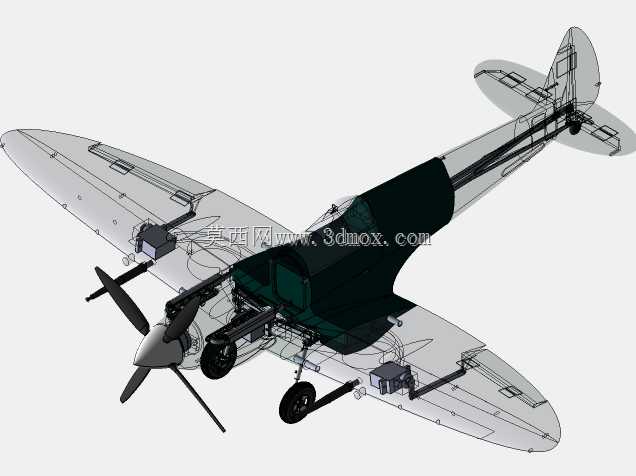

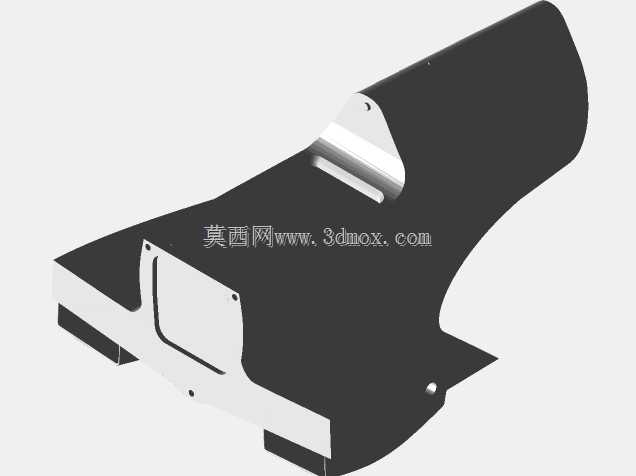

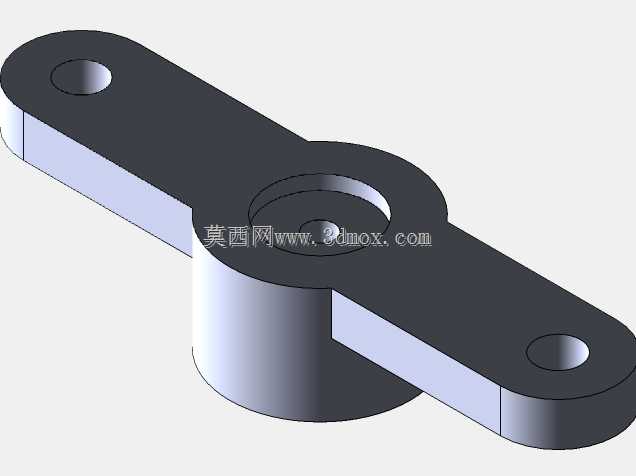

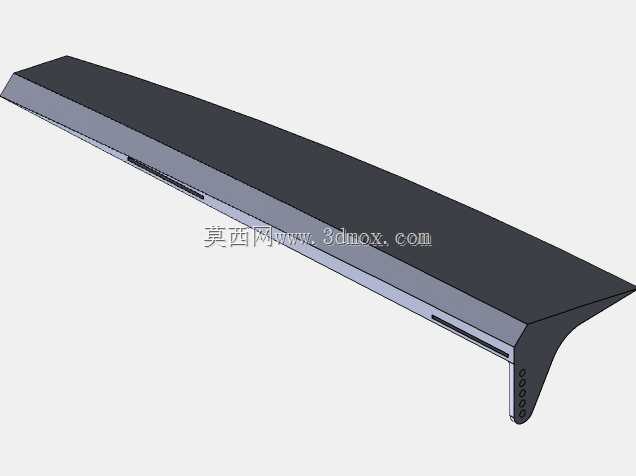

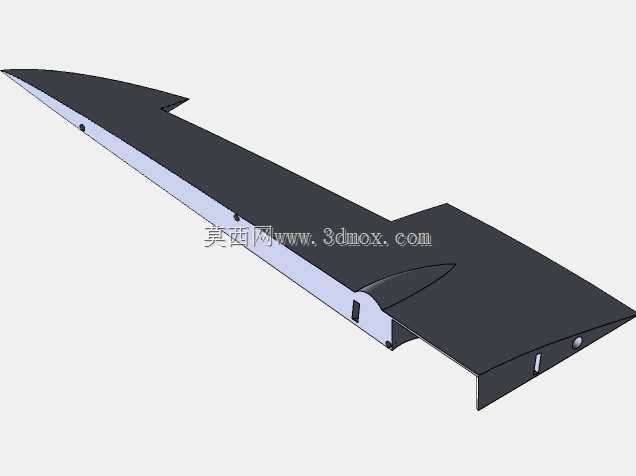

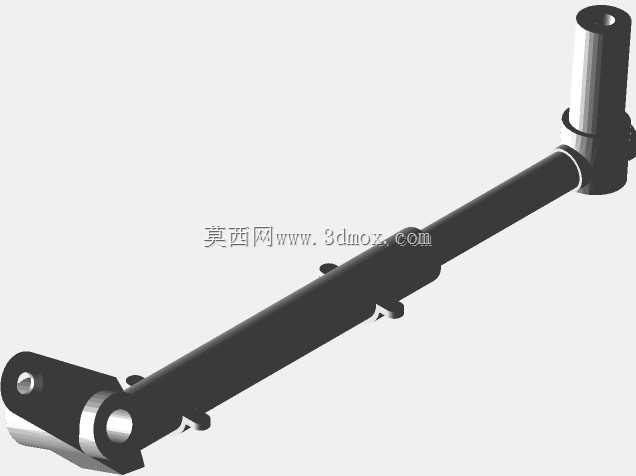

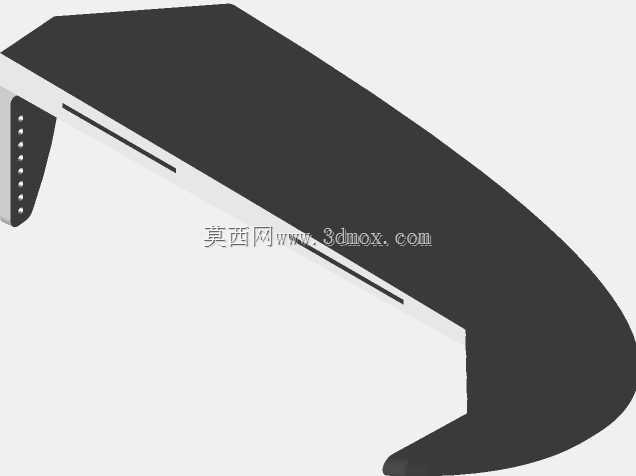

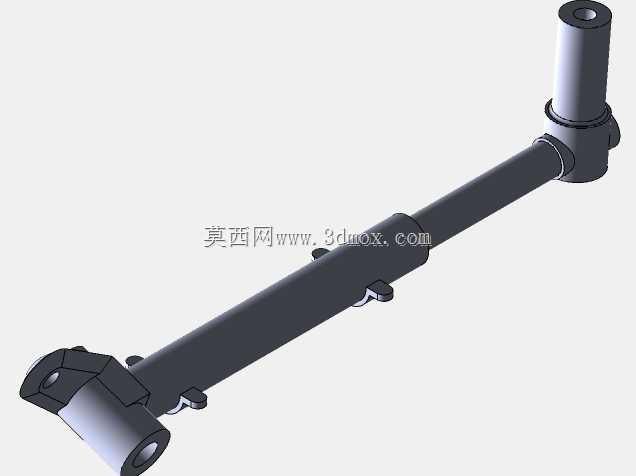

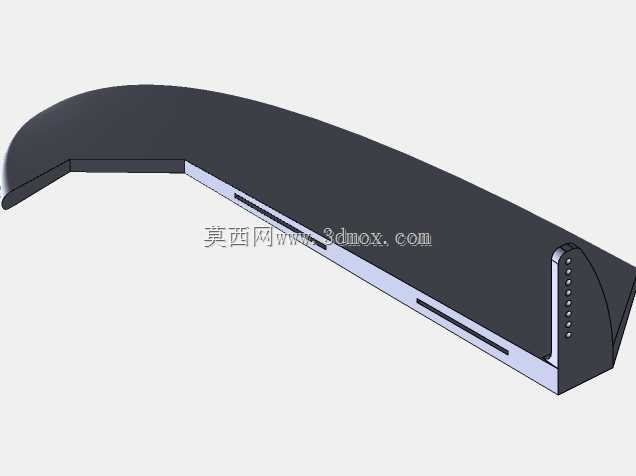

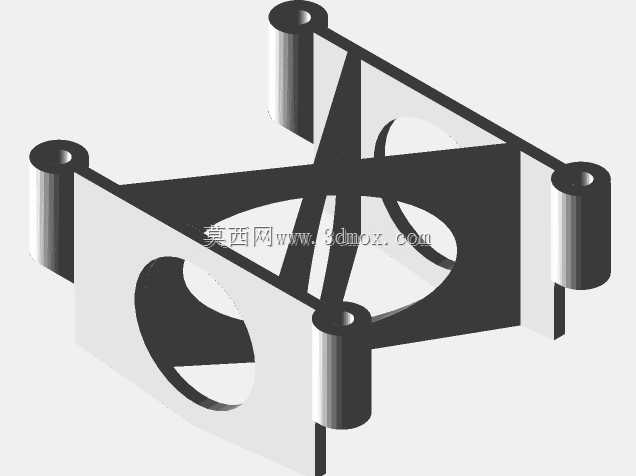

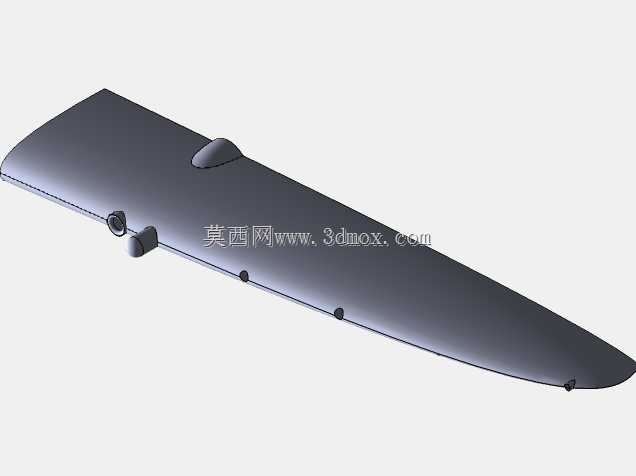

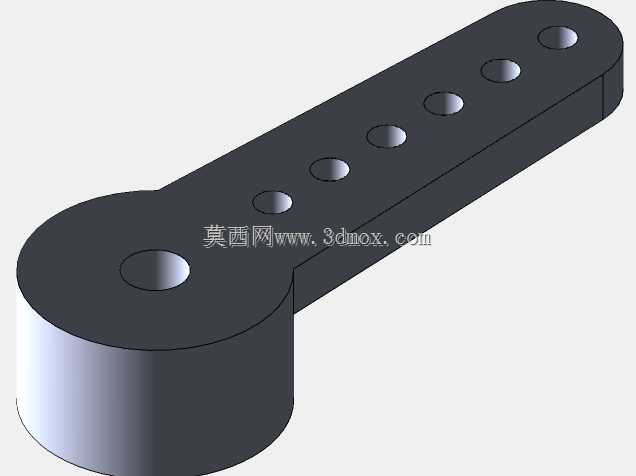

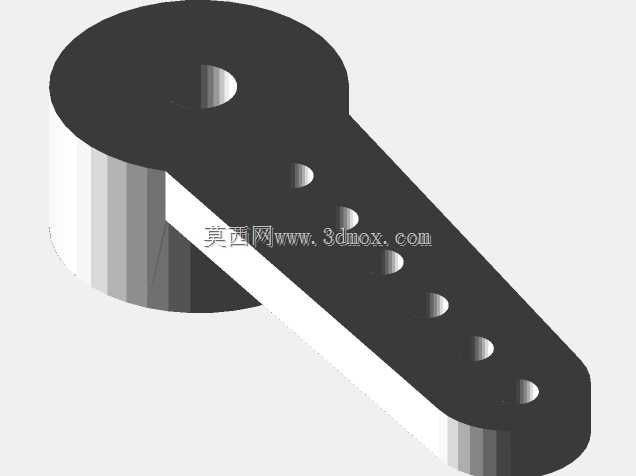

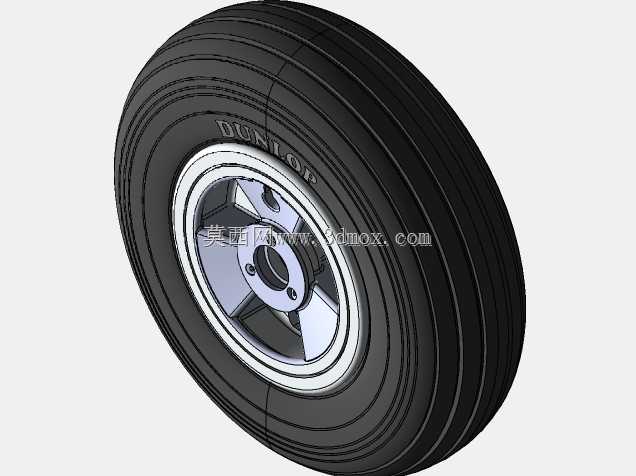

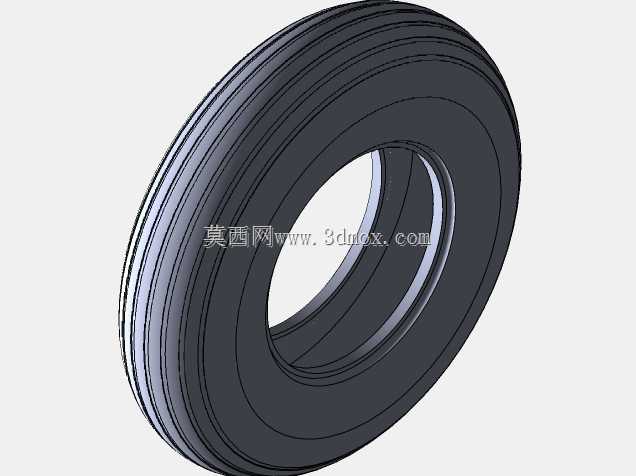

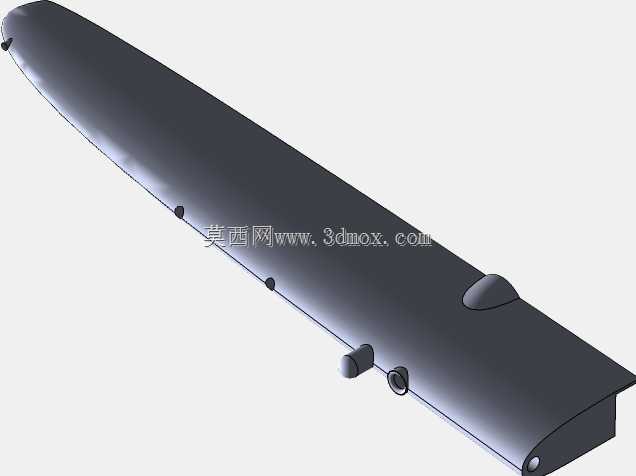

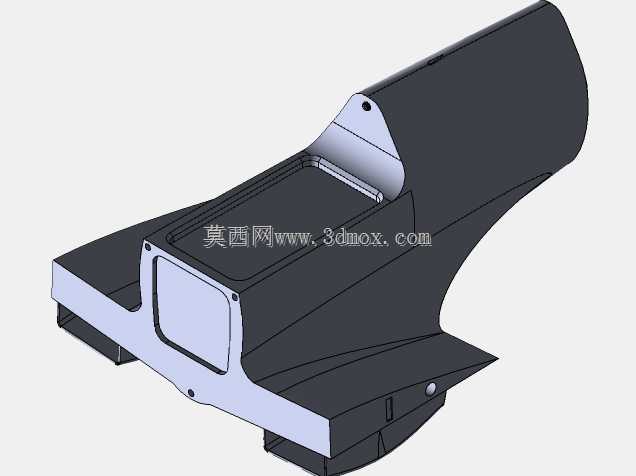

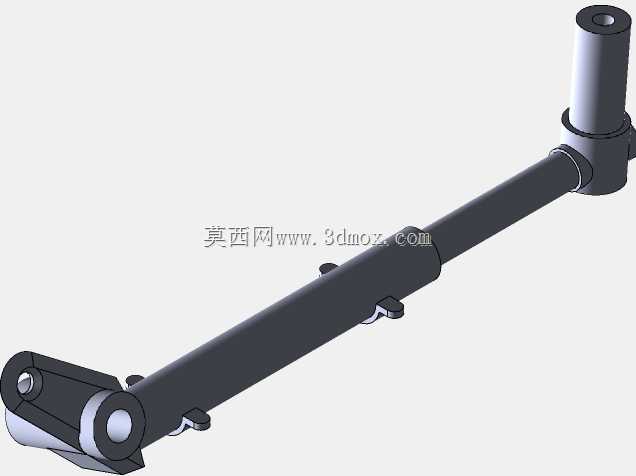

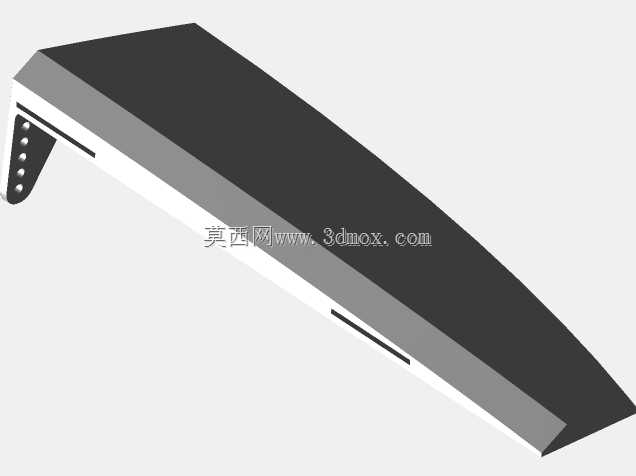

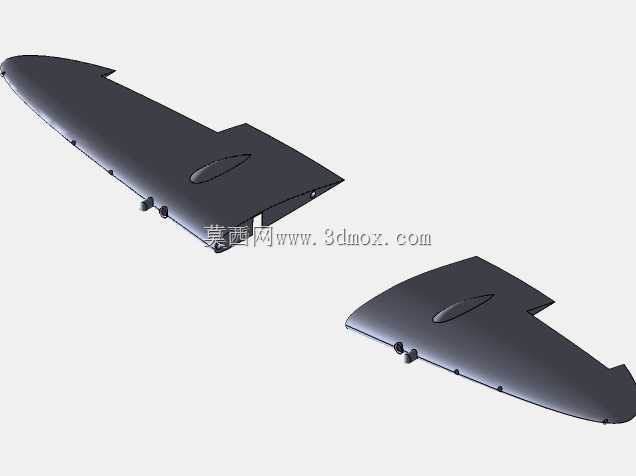

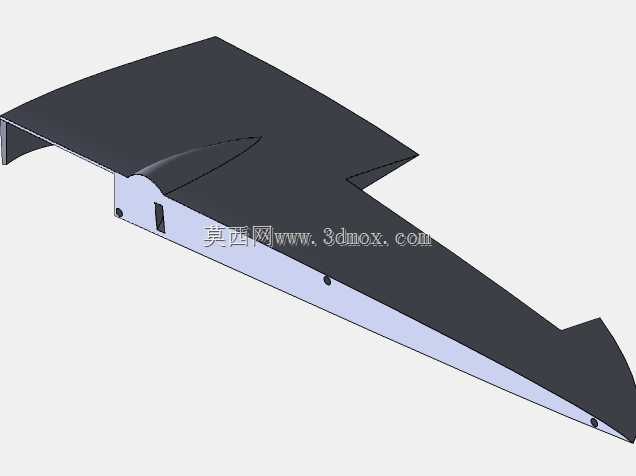

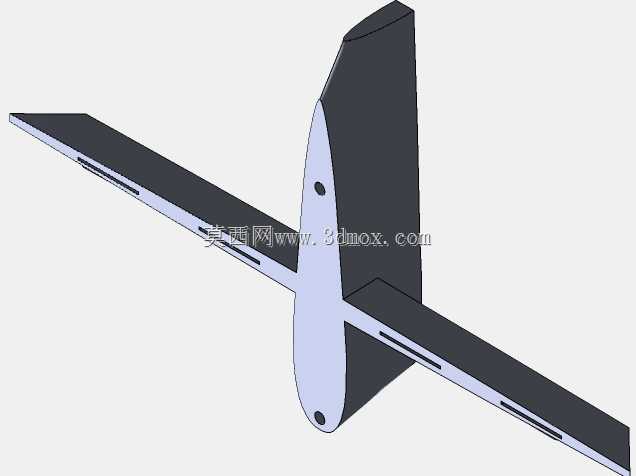

FDM熔融沉积成型工艺打印大尺寸航模部件时，最容易出现的问题就是壁厚不均带来的翘曲变形，以及实心填充带来的重量过载，这也是很多航模爱好者打印喷火战机机翼时反复返工的核心诱因。这款遥控版喷火战机的机翼组件，在结构设计阶段就完全围绕桌面级3D打印的加工特性做了针对性调整，没有沿用真机的复杂翼梁结构，而是把翼型曲面做了连续顺滑的G2连续处理，避免切片软件在曲面转折处生成过多冗余路径，打印时不会出现局部过堆或者缺料的情况。机翼上下合模面的定位柱做了0.2mm的公差预留，打印完成后不需要额外打磨就能直接卡合，配合少量快干胶就能完成固定，不会出现传统航模粘接时的错位溢胶问题。翼根处的舵机安装槽做了嵌入式的限位台阶，舵机放入后不会出现轴向窜动，舵角连接孔的位置刚好对应副翼的偏转力矩中心，大角度打舵时不会出现舵面抖振的情况。可收放起落架的安装位做了局部加厚处理，加厚区域刚好对应起落架收放时的受力路径，降落触地时的冲击力会顺着加厚的肋条分散到整个翼面，不会出现局部应力集中导致的翼面断裂。打印参数适配时，翼面主体采用零填充的薄壁结构，壁厚刚好匹配常用0.4mm喷嘴的四倍线宽，打印时不需要做填充路径的往返移动，成型速度比常规实心结构快一倍以上，重量也能控制在原设计的百分之六十以内。机翼前缘的印刷部分单独做了微填充的肋条结构，肋条厚度刚好是双层壁厚的一半，既保证了前缘的抗冲击强度，又不会额外增加过多重量，就算飞行时碰到轻微的障碍物，也不会出现前缘凹陷破损的情况。翼尖处的曲面做了微小的上反角处理，打印时不需要添加支撑就能直接成型，省去了后期去除支撑的打磨工序，也不会因为支撑残留影响翼面的气动外形。整个机翼组件的所有安装孔位都做了自导向的倒角处理，装机时不需要额外修孔，螺丝就能顺畅拧入，不会出现打印件孔位偏紧导致的拧裂问题。
