DIY四旋翼自动返航无人机机架结构设计

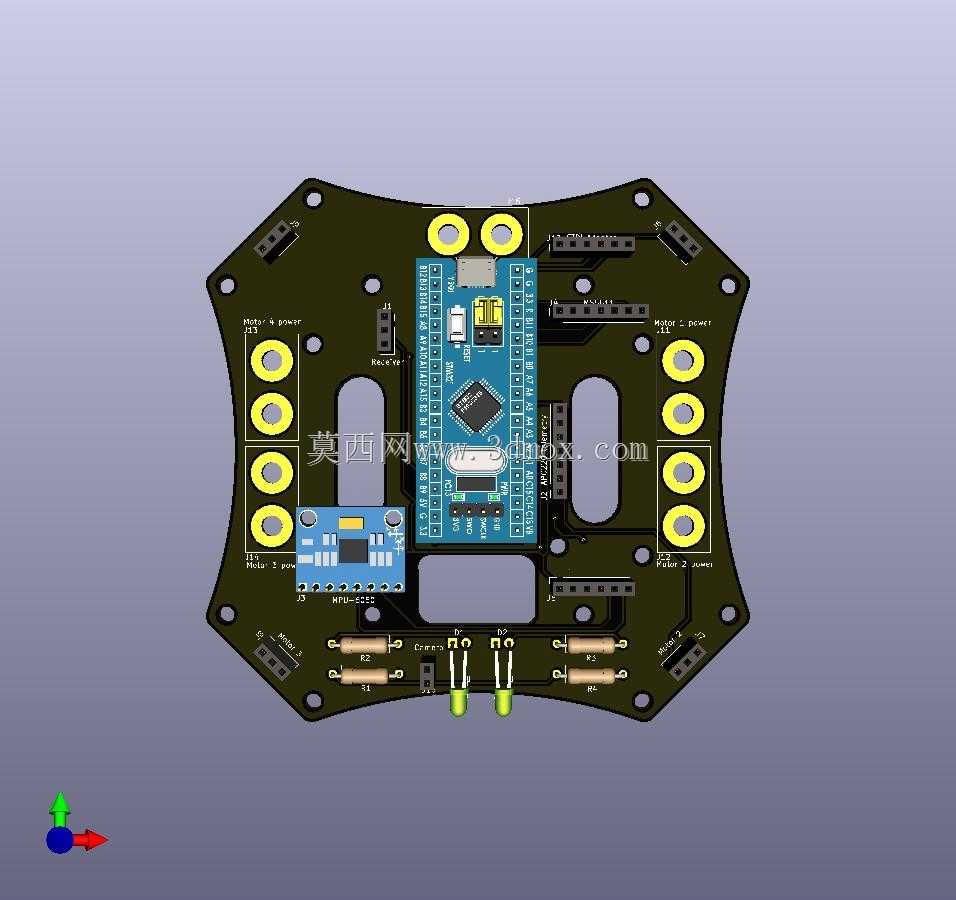

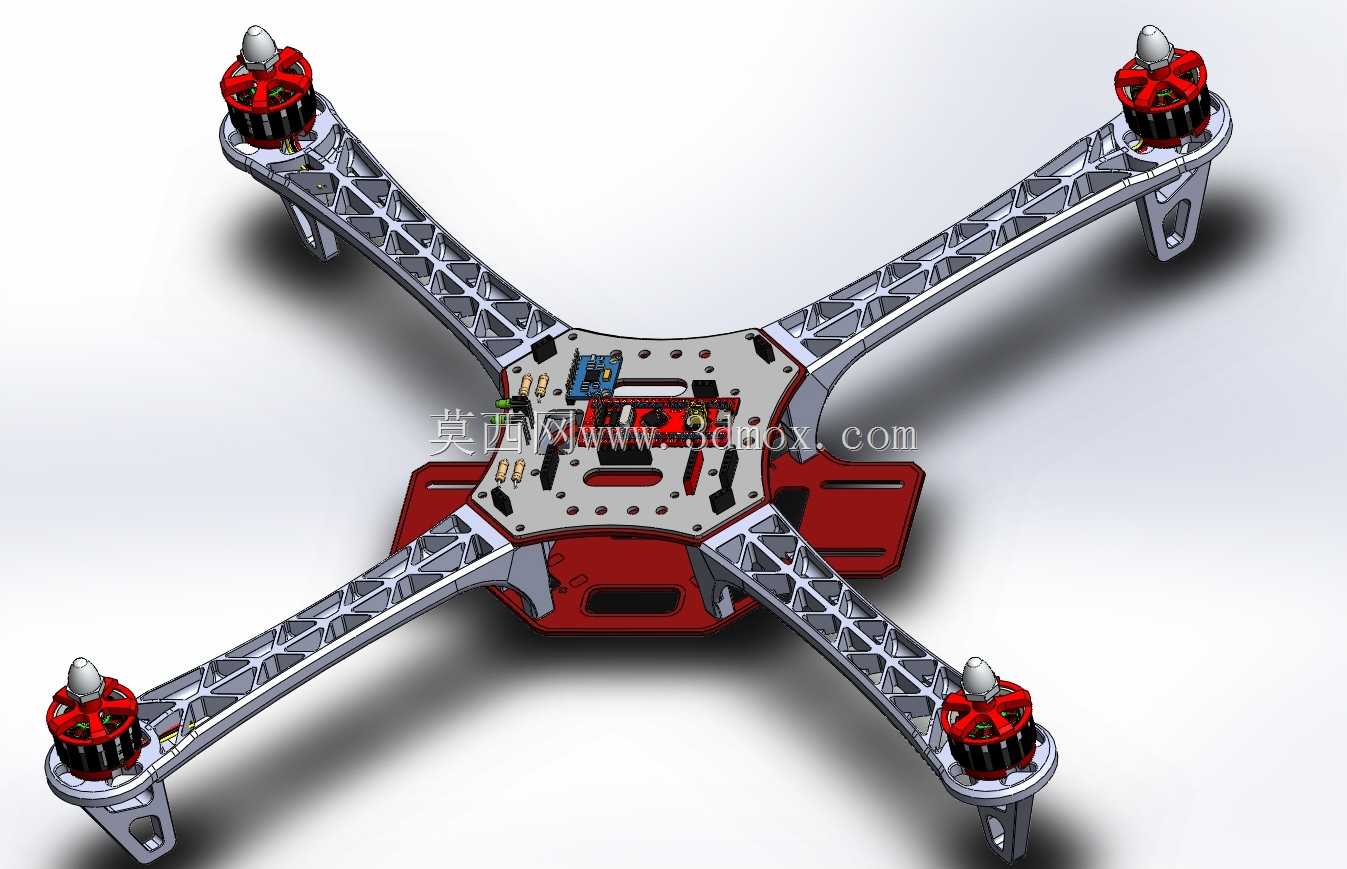

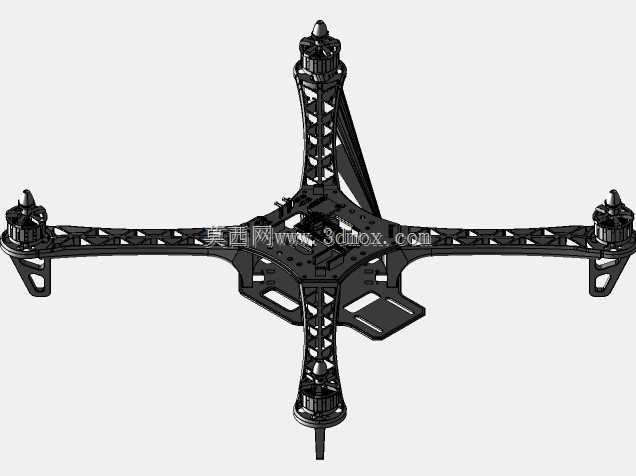

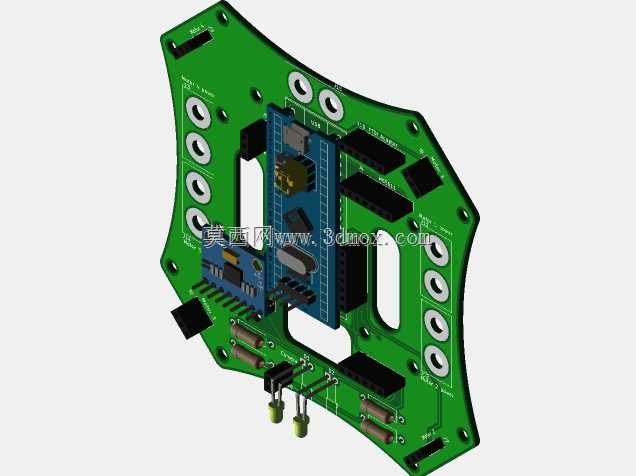

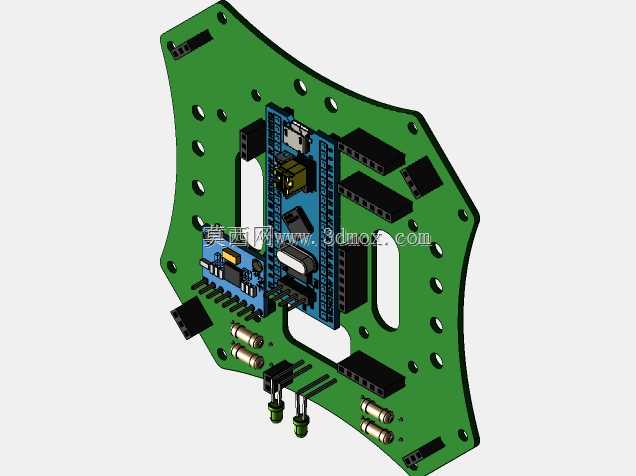

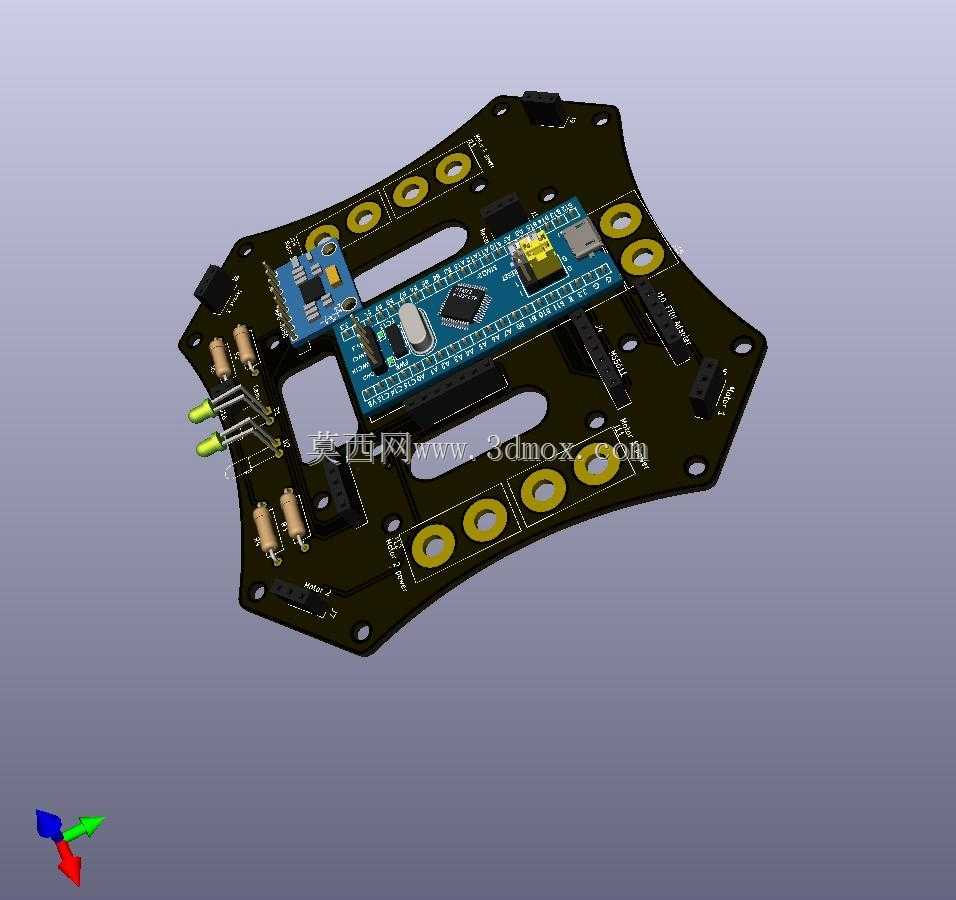

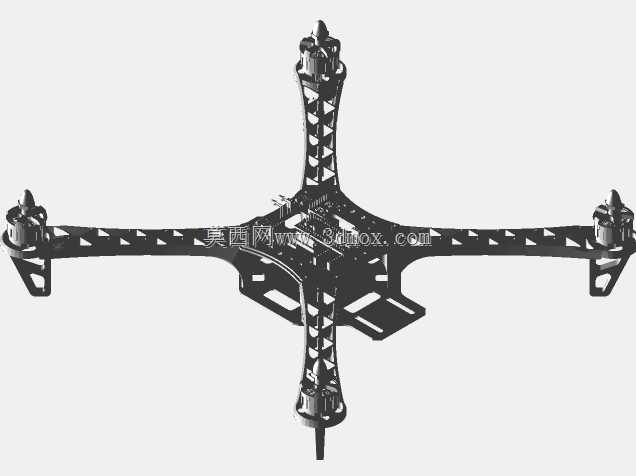

常规F450机架的机臂与中心板连接位，炸机时应力集中在螺丝孔位，极易出现碳板开裂、机臂断裂的问题，这套结构针对该痛点做了针对性的优化。机臂采用镂空桁架式设计，并非单纯为了减重，每一处镂空的筋位走向都顺着电机运转时的振动传导路径排布，能把无刷电机高频振动的能量顺着筋位分散到整个机臂截面，避免局部应力累积导致的疲劳断裂，同时还能减少飞行时的风阻，镂空边缘做了圆弧过渡，没有直角应力集中点，哪怕是新手炸机，机臂也只会出现形变而非直接脆断。中心板采用上下分层叠装结构，上层板预留了飞控、GPS模块的安装孔位，孔位周边做了加厚凸台，螺丝锁附时不会压裂碳板，飞控安装位特意做了隔振设计的预留空间，可以直接粘贴泡棉隔振垫，减少电机振动对飞控陀螺仪的干扰，避免自动返航时出现姿态漂移。下层板专门预留了电调、电池的安装槽位，电调可以直接嵌在槽内，不需要额外扎带固定，走线顺着板边的走线槽排布，不会出现线材缠绕旋翼的隐患，电池安装位做了防滑挡边，飞行时的加速度不会让电池出现位移。机臂末端的电机安装座做了下沉设计，电机安装后重心比常规机架更低，飞行姿态更稳，自动返航时的抗风性能更好，安装座的孔位兼容主流2212、2216系列无刷电机，不需要额外打孔改装。中心板和机臂的连接采用嵌入式卡位加螺丝固定的双重结构，机臂插入中心板的卡槽后再锁螺丝，哪怕螺丝出现松动，卡槽也能承受机臂的拉力，不会出现空中机臂脱落的致命故障，卡槽的公差控制在0.1mm以内，装配后没有虚位，不会因为机臂晃动影响飞行精度。起落架和中心板的连接位做了快拆设计，不需要工具就能手动拆装，方便外出携带时收纳，起落架的高度刚好预留了云台安装空间，后续可以加装航拍云台，不会出现云台蹭地的问题。整套结构所有棱角都做了倒角处理，装配时不会划手，也不会割伤线材，所有安装孔位都做了沉头设计，螺丝锁附后表面平整，不会突出刮碰到电池或者其他电子元件。
