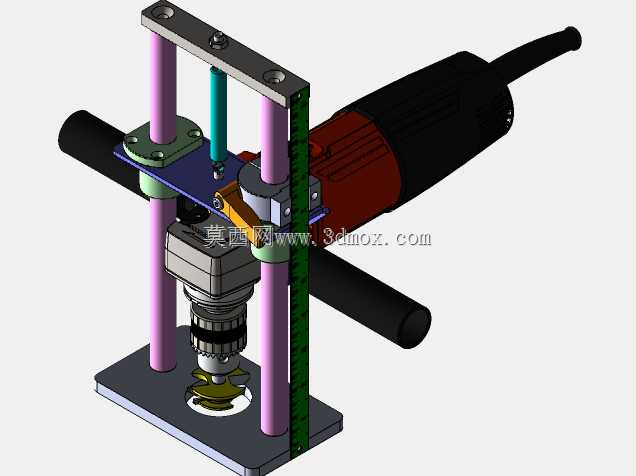

角磨机改装钻孔定位工装结构设计

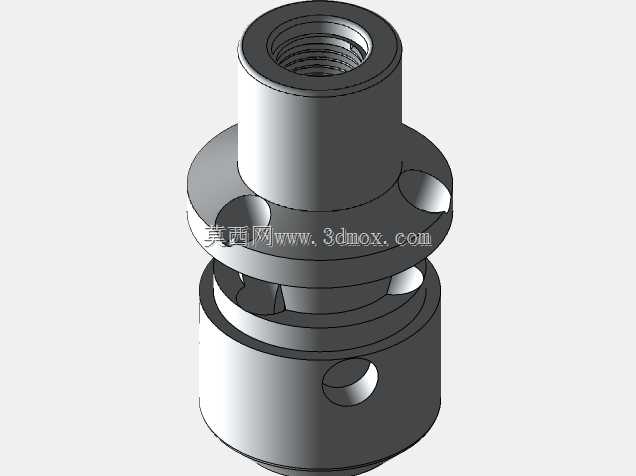

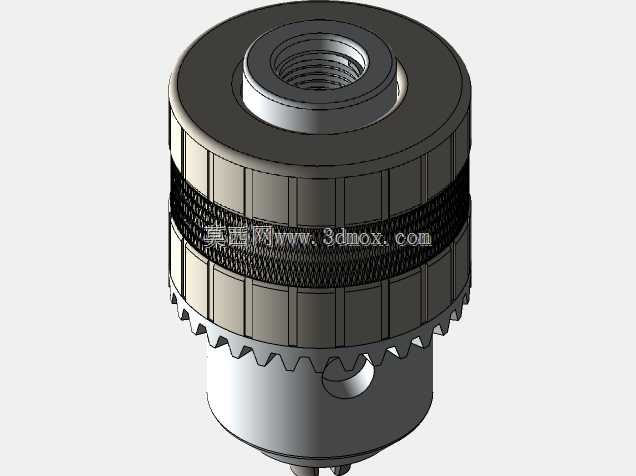

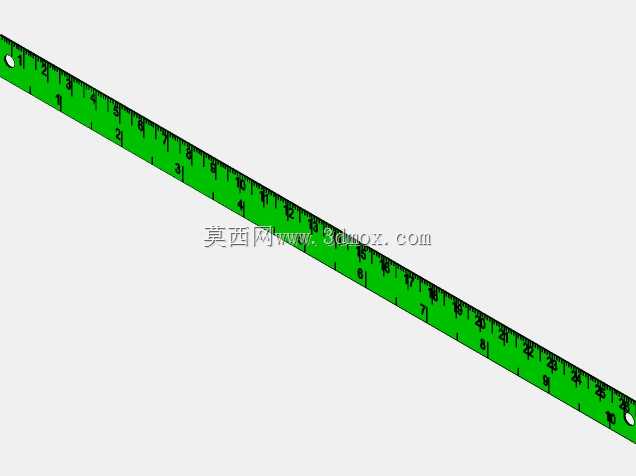

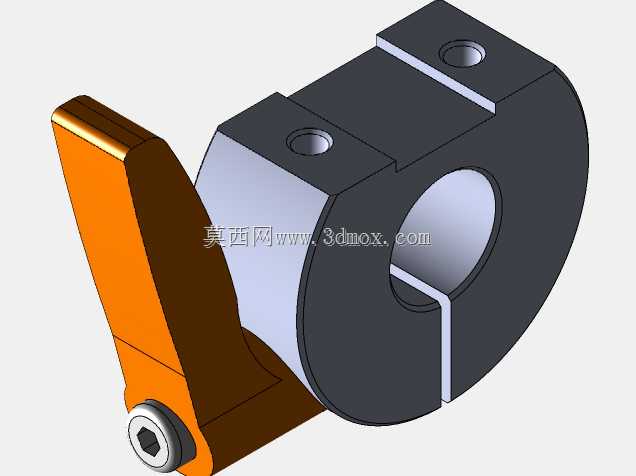

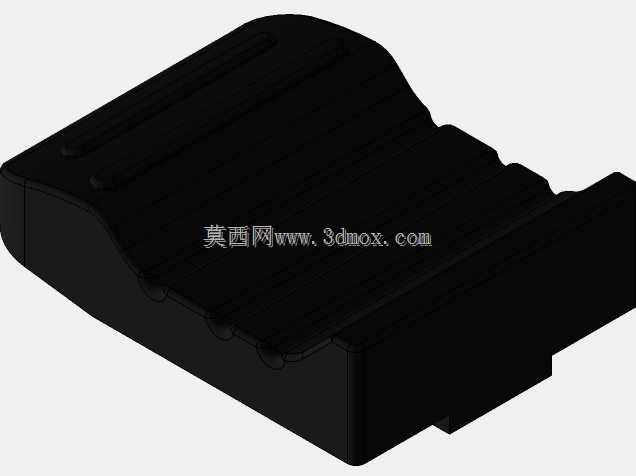

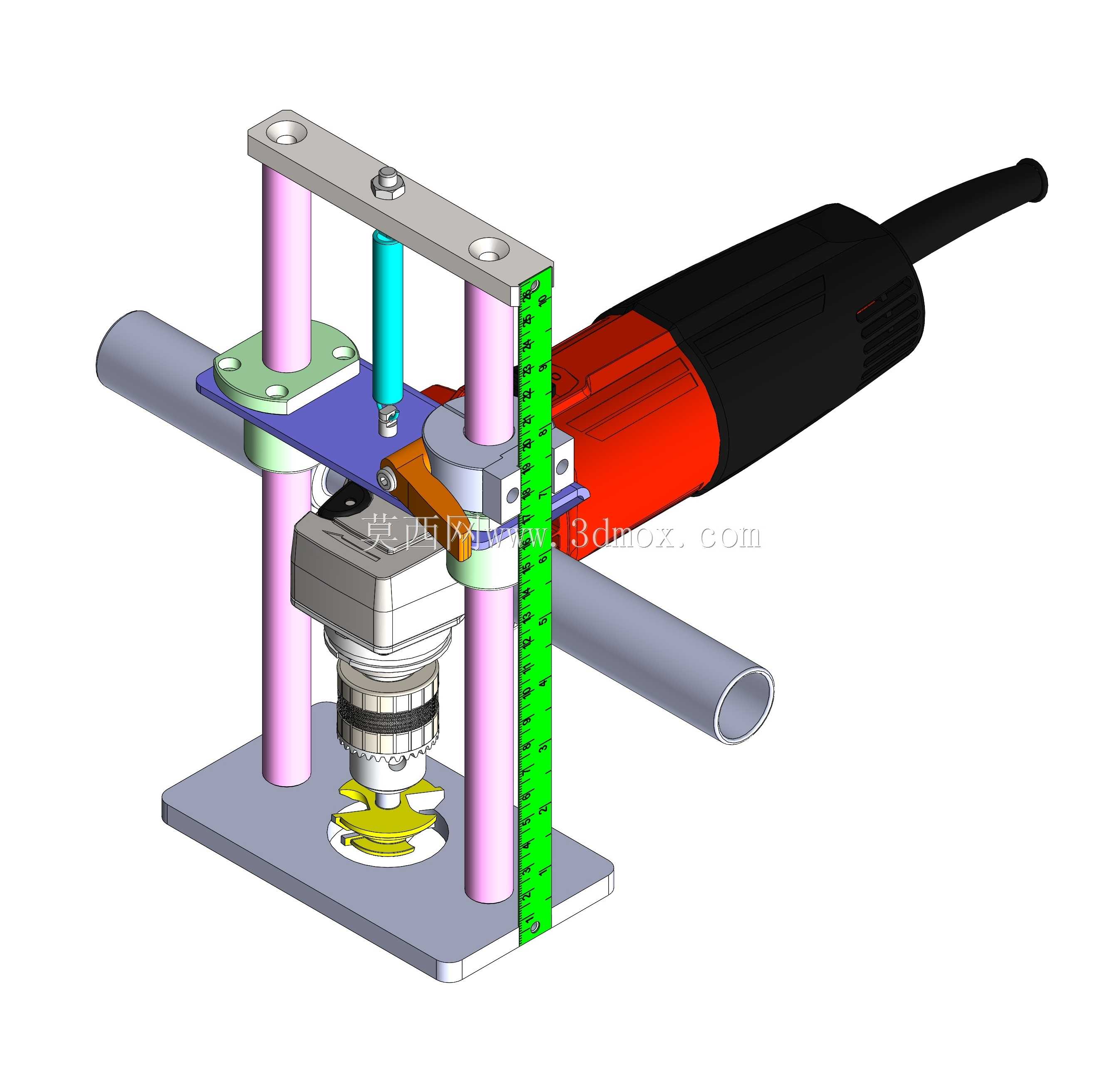

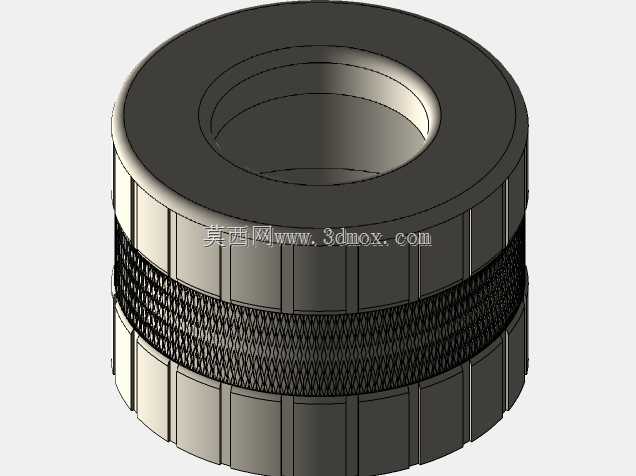

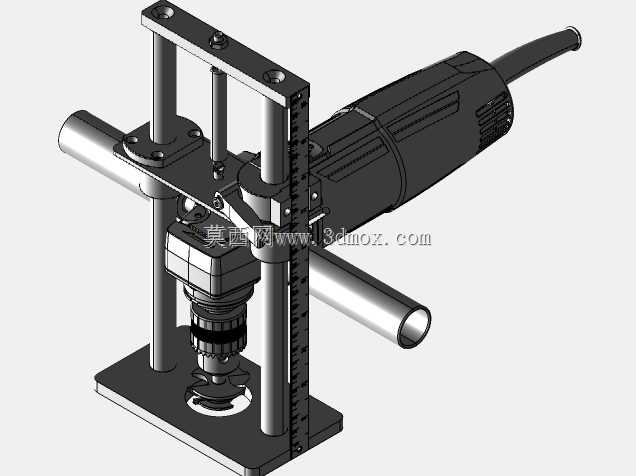

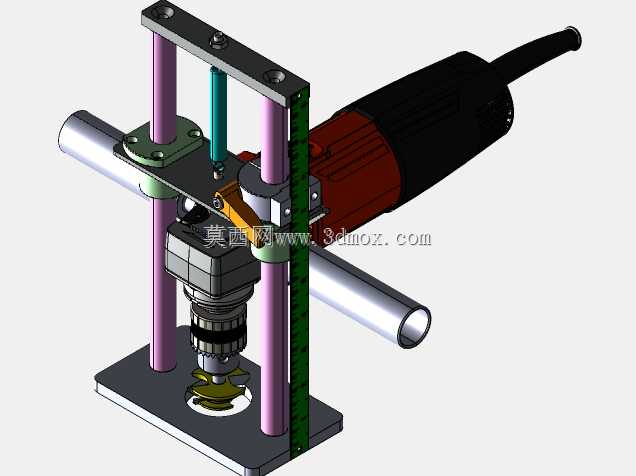

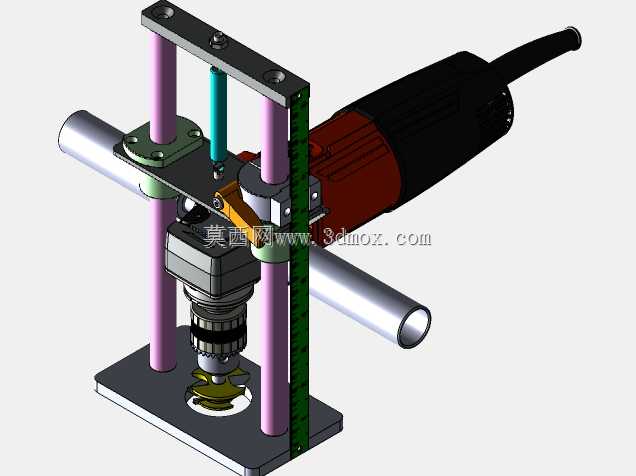

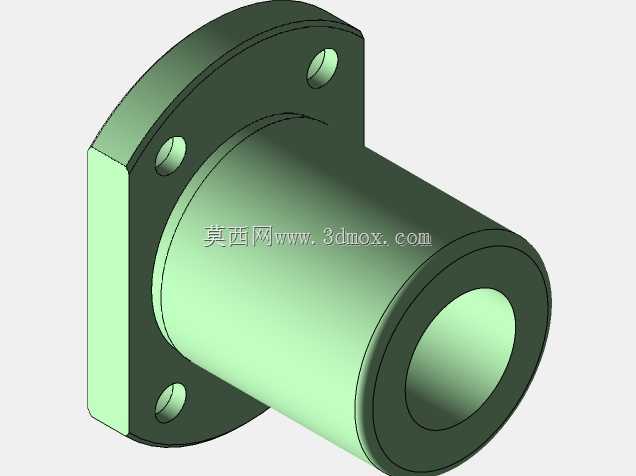

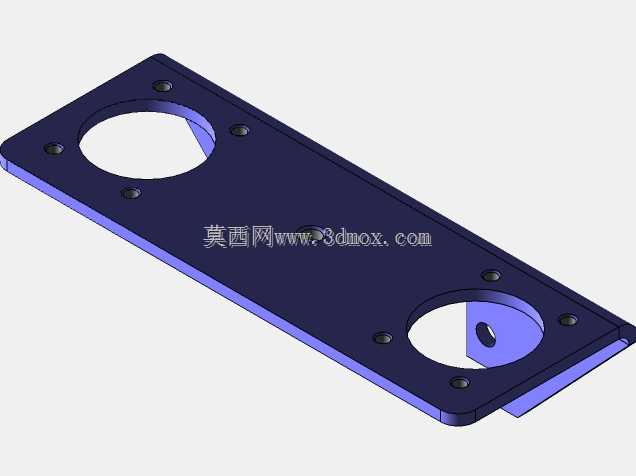

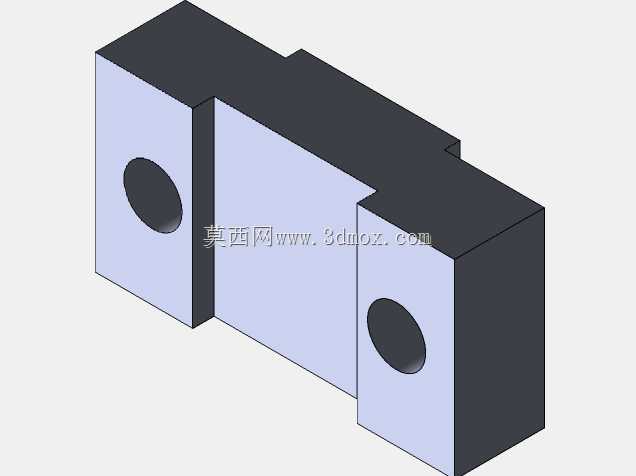

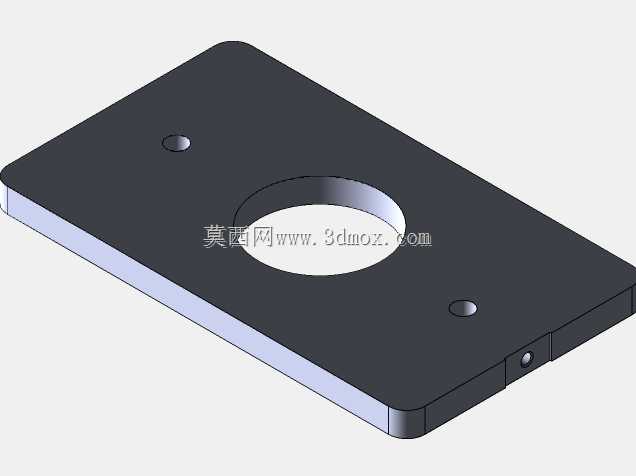

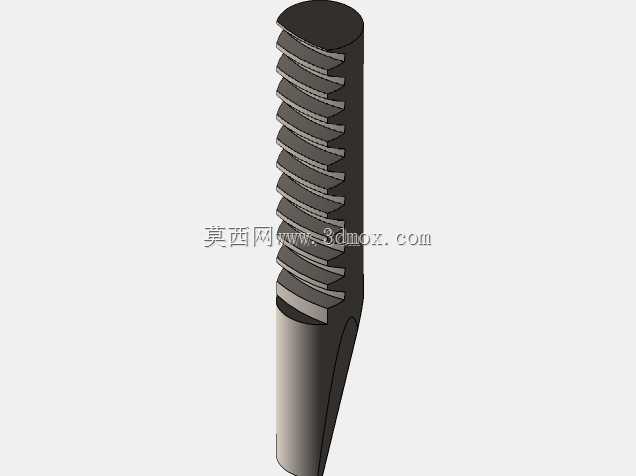

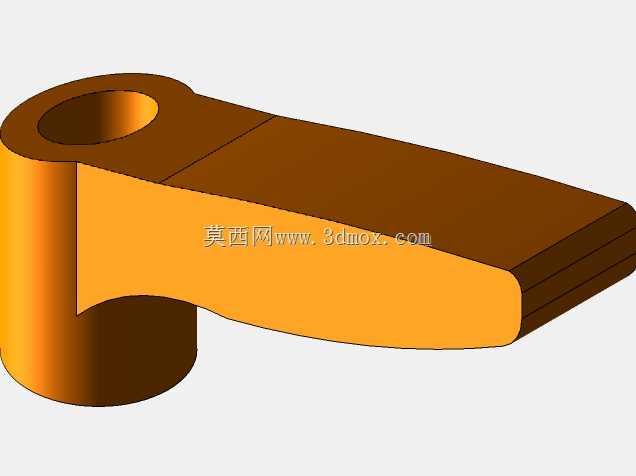

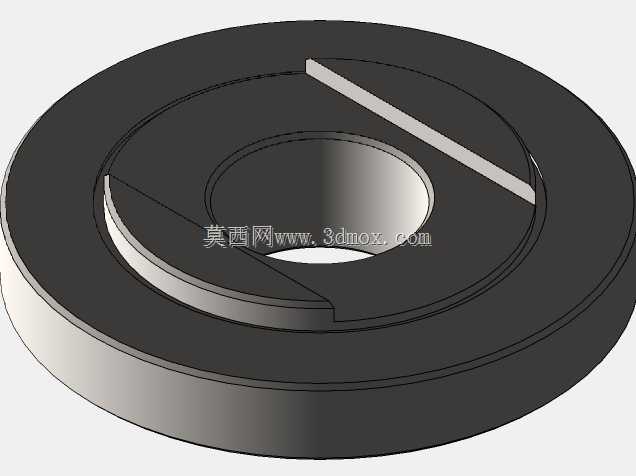

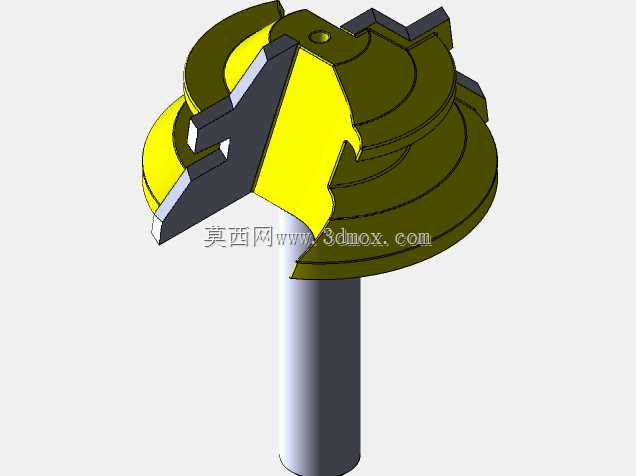

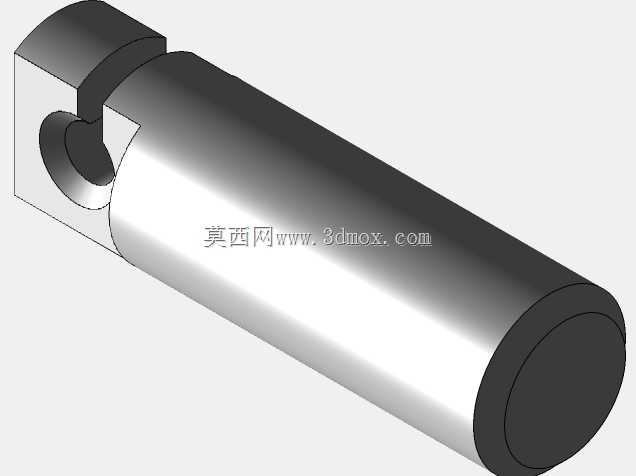

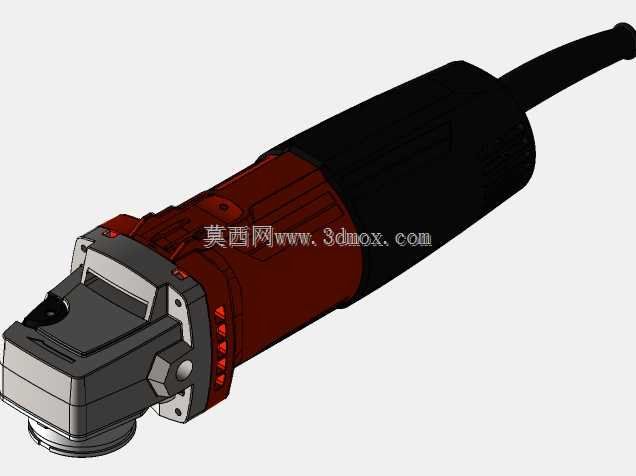

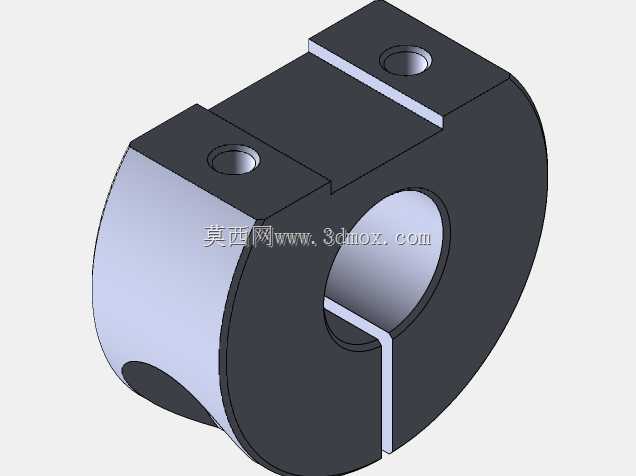

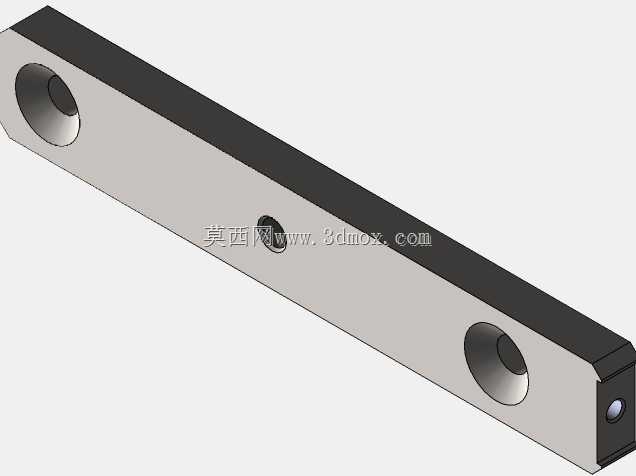

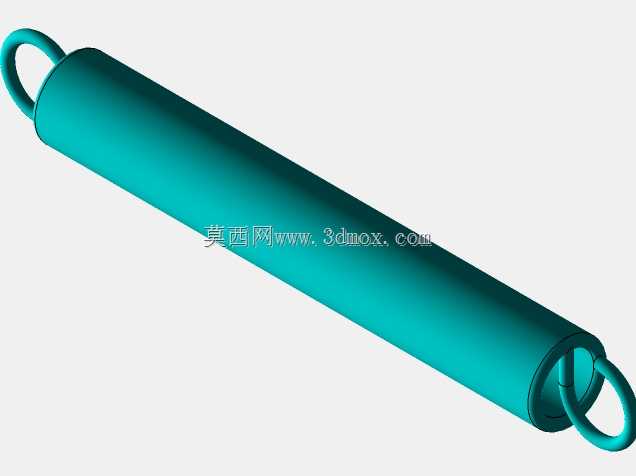

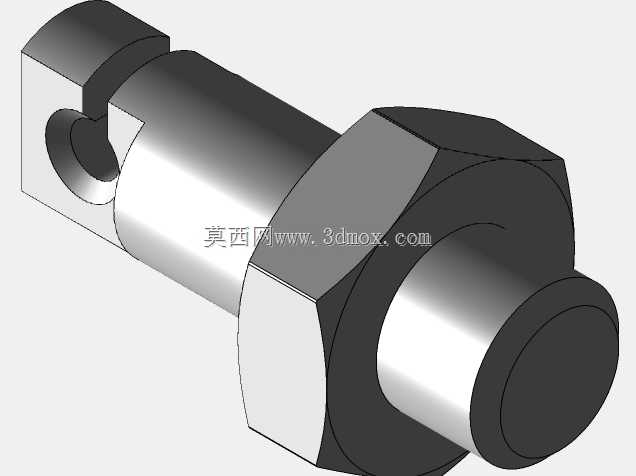

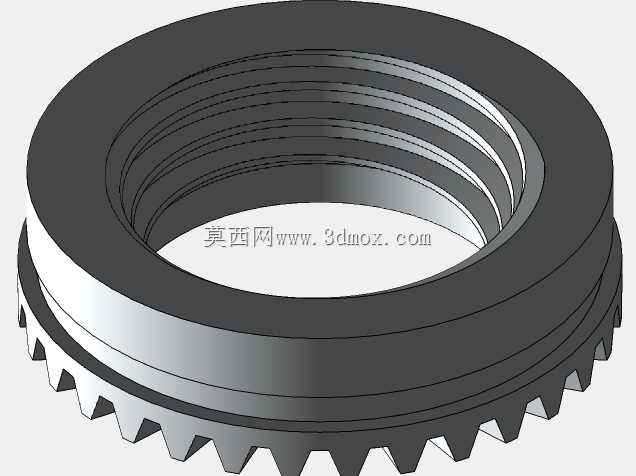

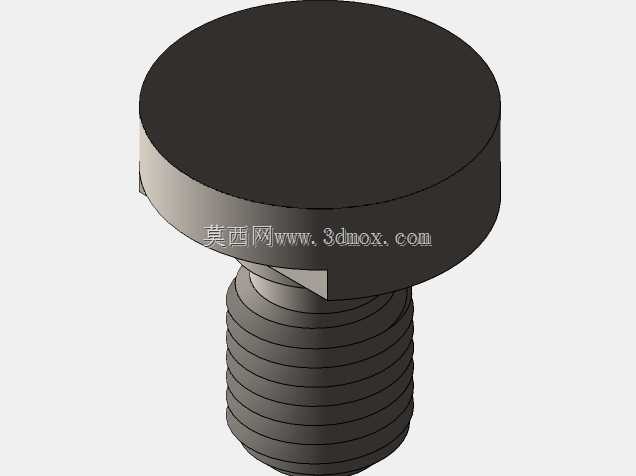

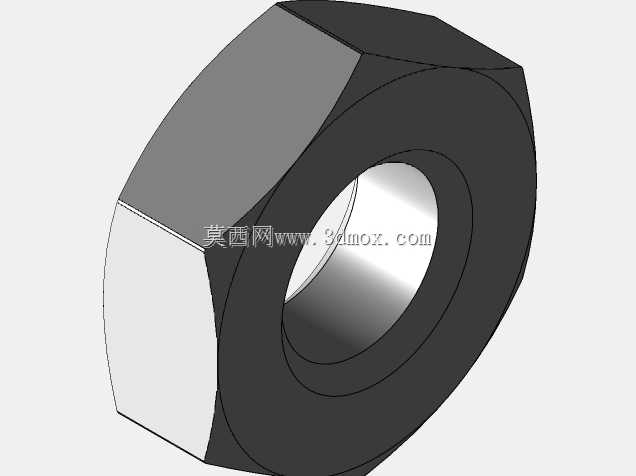

手持角磨机在现场临时改装钻孔作业时，最容易出现的问题是钻头偏摆、进给量失控，既会造成工件报废，高速运转的磨头一旦打滑还会带来操作安全隐患。这套定位工装的设计完全围绕现场加工的适配性展开，没有追求冗余的复杂结构，所有部件都服务于钻孔过程的稳定性。底座采用平板式结构，接触面做了加宽处理，放置在工件表面时不会因为角磨机自身振动出现移位，两根垂直导向柱的同轴度公差控制在0.02mm以内，滑动板沿着导向柱上下移动时没有卡顿间隙，保证钻头进给方向始终垂直于工件表面，不会出现斜孔、孔位偏移的问题。侧边的绿色标尺直接刻印在立柱旁的立板上，不需要额外安装测量附件，操作人员进给时可以直接观察刻度，精准控制钻孔深度，避免钻穿工件或者深度不达标的情况。角磨机的夹持部位做了半包围的适配卡槽，不需要对原有角磨机机身做任何打孔、切割改装，通过侧边的紧固螺丝就能牢牢固定，不同型号的角磨机只要更换适配的卡槽垫片就能兼容，不会破坏原有工具的结构，拆下工装后角磨机依然可以正常完成切割、打磨作业。前端的钻夹头连接座做了动平衡校准，角磨机输出轴的高转速传递到钻夹头时不会产生异常抖动，钻夹头可以夹持不同规格的直柄钻头，满足现场不同孔径的钻孔需求。横向穿设的金属管是辅助握持的手柄延伸座，操作人员双手握持时可以更好地控制进给力度，相比单手握持角磨机作业的稳定性提升数倍。滑动板和导向柱之间加装了自润滑衬套，长期使用也不会出现磨损松旷，日常维护只需要定期清理衬套内的碎屑即可，不需要复杂的保养流程。整套工装的所有零部件都可以采用普通钢材加工，没有特殊的定制异型件，小批量加工的成本极低，非常适合五金加工门店、现场维修班组这类需要临时钻孔作业，又没有专用台钻的场景使用，把普通角磨机的功能边界进一步拓展，不需要额外购置专用钻孔设备就能完成高精度的钻孔作业。
