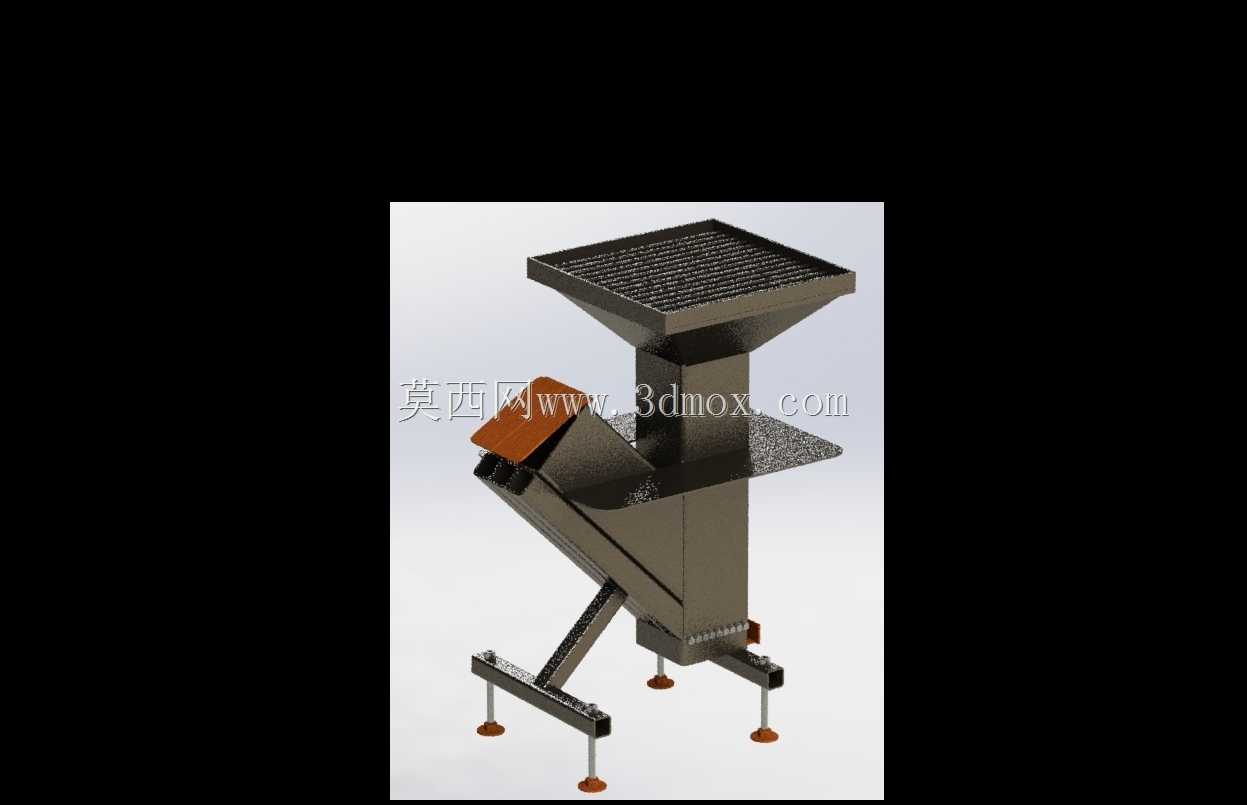

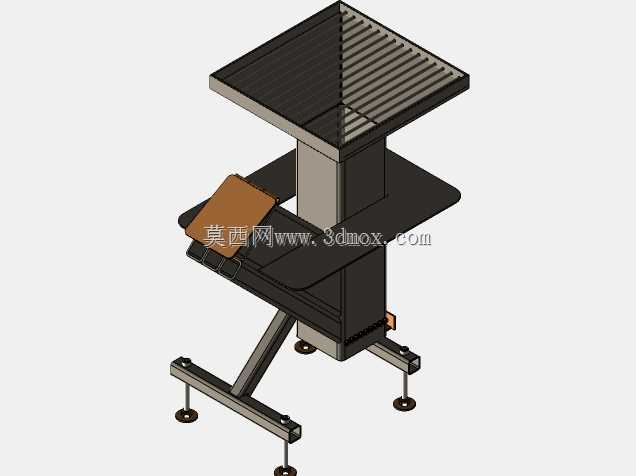

户外便携可折叠火箭烧烤炉结构设计

户外露营场景里，传统一体式烧烤炉的运输磕碰、收纳占比、支脚打滑一直是高频反馈的使用痛点，这款火箭炉的结构设计从加工适配视角出发，每一处折弯、焊点、拼接间隙都对应着量产落地的实际取舍。炉身主体采用钣金折弯工艺，进料口的斜向翻边没有做常规的直角弯折，而是预留了1.5度的拔模斜度，既规避了冲压脱模时的板材拉伤问题，也让柴料进料时不会被锐边卡滞，翻边处的压筋结构同时承担了加强筋的作用，不用额外焊接补强片就能承受频繁投料的撞击，减少了三道焊接工序的同时也降低了焊后变形的校正成本。顶部的烧烤格栅采用等距冲切的条形孔，孔边的毛刺在模具设计阶段就做了同向倒角处理，不用后续人工打磨，格栅和炉身的搭接位做了下沉式限位槽，哪怕户外地面不平整，格栅也不会因为触碰发生侧滑移位，槽边的排水缺口能避免雨天积水在槽内锈蚀板材。支脚部分的伸缩结构没有采用常见的螺纹锁紧，而是用了弹片卡珠的快拆结构，卡珠的冲压位置公差控制在0.1mm以内，既保证支脚拉伸时的阻尼感，也不会因为长期户外使用积灰出现螺纹卡死的问题，支脚底部的防滑脚垫采用包胶注塑工艺，和金属支脚的连接位做了滚花处理，避免脚垫在高温烘烤下脱落。侧面的挡风板采用插装式连接，插片的厚度比插槽的内宽窄0.2mm，预留的热膨胀间隙能避免炉身高温烘烤后板材膨胀导致挡风板无法拆卸，插片根部的圆角过渡能分散应力集中，哪怕频繁拆装也不会出现根部断裂的问题。炉身内部的导烟通道做了渐扩式的截面设计，钣金拼接时的焊缝全部做在内侧，外侧看不到焊疤的同时，也减少了户外使用时焊缝积灰锈蚀的概率，所有外露的板材边缘都做了卷边处理，不用额外加装防护胶条就能避免使用者被锐边划伤，卷边的圆弧半径控制在3mm，刚好适配常规的钣金卷边模具，不用定制特殊刀具就能完成加工。
