手摇式螺旋夹紧台钳三维结构设计

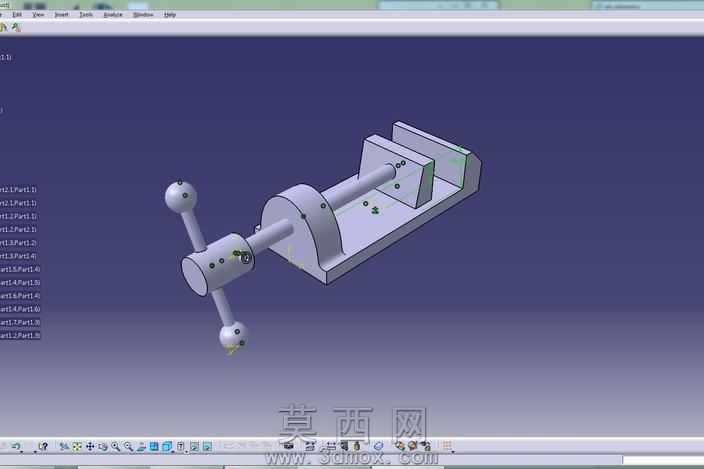

本作品为手摇式螺旋夹紧虎钳的三维参数化建模成果，建模过程依托CATIA软件完成全流程设计，首先通过草图绘制模块完成钳身底座、固定钳口、活动钳口、传动螺杆、手摇操作柄等核心零件的二维轮廓绘制，对各零件的关键配合尺寸进行参数化约束，保证后续修改调整的便捷性。进入零件建模阶段后，通过凸台拉伸、凹槽切除、倒角、圆角等基础特征命令完成单个零件的实体构建，针对传动螺杆的梯形螺纹结构，采用螺旋线扫描切除的方式完成精准建模，保证螺纹传动的啮合精度符合机械设计标准；手摇柄两端的操作球头采用旋转凸台命令生成，与柄身的连接部位添加过渡圆角优化应力分布，避免使用过程中出现应力集中断裂的问题。各零件建模完成后进入装配设计环境，通过同轴心、重合、平行等标准配合约束完成整机装配，对活动钳口与底座导轨的滑动配合面添加间隙约束，模拟真实工况下的滑动公差，同时对螺杆与固定钳身的转动配合、螺杆与活动钳口的螺旋传动配合进行运动自由度校验，保证手摇操作时活动钳口可沿导轨平稳做直线往复运动，实现夹紧与松开工件的功能。材质渲染阶段，为钳身、钳口等承载结构件赋予铸铁材质，调整表面粗糙度参数模拟铸造后的哑光质感，为传动螺杆、手摇柄赋予调质钢材质，添加金属光泽与轻微的表面氧化纹理，操作球头部分赋予防滑橡胶材质，还原真实工装夹具的材质表现。整体设计遵循工装夹具的实用化设计思路，在保证夹紧行程与夹持力满足常规加工装夹需求的前提下，简化了非必要的复杂结构，整体造型紧凑，操作逻辑符合一线操作人员的使用习惯，可作为机械工装设计教学、小型机加工装夹方案参考的数字化三维模型使用，模型结构完整，各零件间的装配关系清晰，可直接导出工程图用于生产加工参考。
