自行车轮组调校用立式整形支撑装置

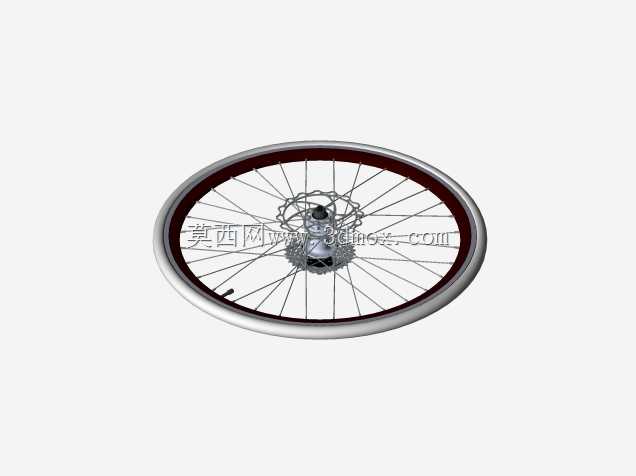

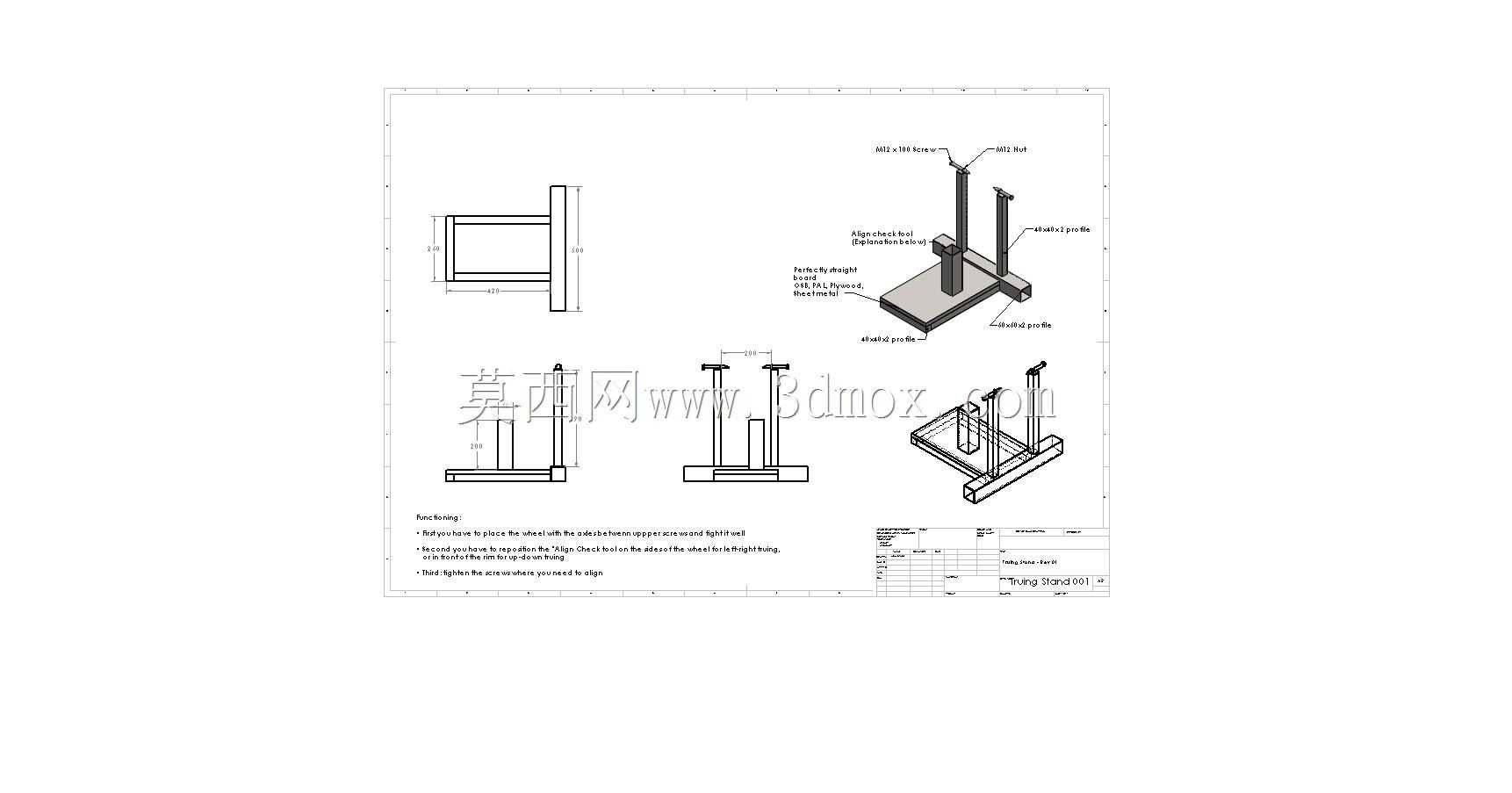

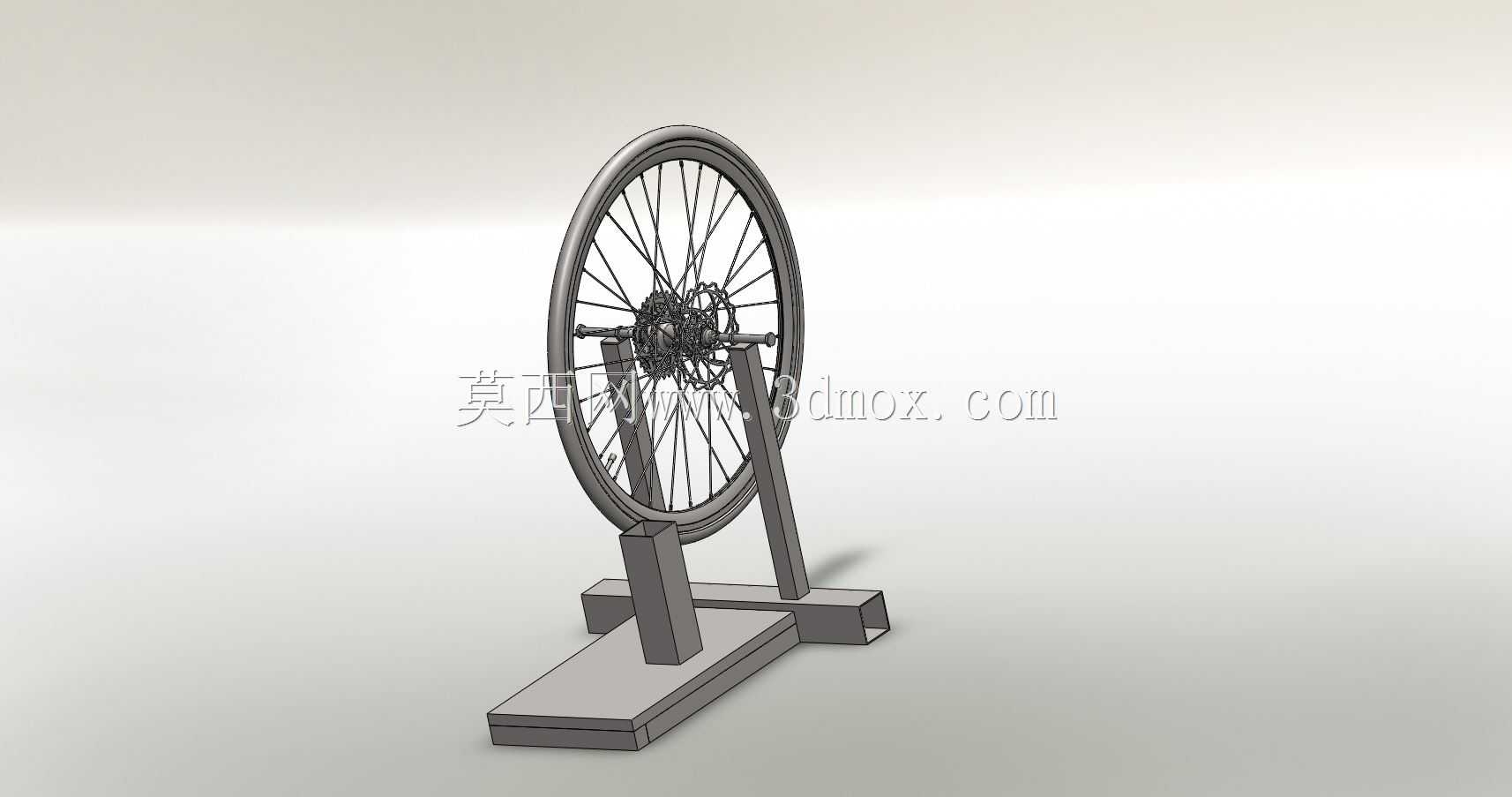

　　在自行车轮组的调校、整圆、辐条张力调整作业场景中，轮组的稳定固定是保证调校精度的核心前提，这款立式整形支撑装置正是针对这类作业需求设计的专用工装。日常车店维修、个人DIY轮组组装、轮组形变校正作业里，常出现轮组平放时受力不均导致调校数据偏差、手持固定时轮组晃动无法精准测量径向跳动与端面偏摆的问题，该装置通过立式承托结构，将轮组以垂直于地面的姿态固定，完全模拟轮组在车架上的实际安装状态，让调校过程中的测量数据与实际装车使用状态保持一致，避免平放调校带来的重力形变误差。从结构设计逻辑来看，装置采用分体式组装结构，底部为整块矩形承重底座，底座采用大平面接触设计，与工作台面接触时具备足够的支撑面积，即使对轮组施加较大的径向校正力，

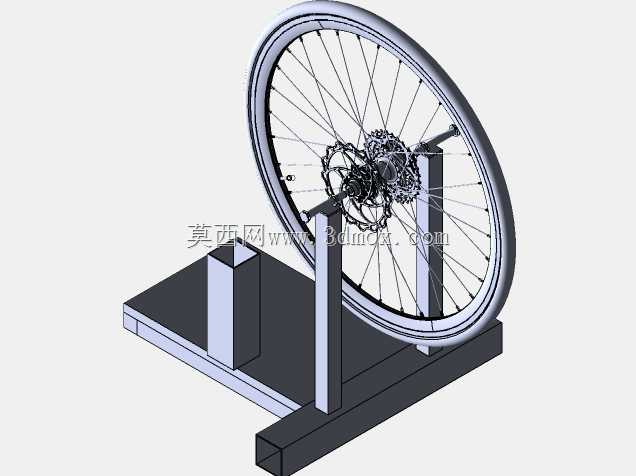

　　也不会出现工装侧翻、滑移的问题；底座上方垂直设置两根平行的支撑立柱，立柱顶端开设与轮组花鼓轴径匹配的U型开口槽，轮组的花鼓轴可以直接卡入槽内，无需额外的快拆锁紧结构就能实现轮组的轴向定位，同时轮组可以绕花鼓轴线自由转动，方便调校过程中逐段检查轮圈的整圈跳动量。支撑立柱与底座之间采用直角加强结构连接，立柱侧面设置三角加强筋，抵消轮组放置时产生的侧向弯矩，避免长期使用后立柱出现倾斜变形，保证两个立柱顶端的U型槽始终保持同轴度，防止轮组卡入后出现卡滞、转动不畅的问题。从安装边界与尺寸适配来看，装置的两个支撑立柱间距可以根据不同规格轮组的花鼓长度进行适配调整，底座上预留的滑槽结构允许立柱沿底座长度方向滑动，既可以适配常规公路车、

　　山地车的100mm/135mm开档花鼓，也能兼容小轮径折叠车、童车的窄开档花鼓，覆盖绝大多数民用自行车轮组的调校需求。整体结构没有复杂的传动、锁紧部件，所有零件均采用实体结构设计，加工难度低，个人制作者可以通过常规的金属切割、钻孔、焊接工艺完成制作，也可以采用硬质工程塑料通过3D打印制作小批量试用版本。在实际使用过程中，作业人员可以将待调校的轮组卡入支撑槽内，转动轮圈配合百分表或者调圈台的测量块，逐根调整辐条的张力，校正轮圈的径向跳动与端面偏摆，立式的安装姿态也方便作业人员从正面、侧面多角度观察轮圈的形变位置，无需反复翻转轮组。相较于传统的卧式调圈台，这款支撑装置结构更简单，占用工作台面积更小，既适合专业车店作为备用调校工装，

　　也适合个人骑行爱好者DIY制作用于日常轮组维护，装置的所有棱角位置都做了倒钝处理，避免作业过程中刮伤轮圈表面或者划伤操作人员手部，支撑槽的开口宽度略大于常规花鼓轴的直径，卡入和取出轮组时无需额外拆装部件，操作流程便捷。在结构强度校核层面，底座的厚度设计充分考虑了轮组放置时的集中载荷，即使是重型山地车的轮组加上轮胎的整体重量，底座也不会出现弯曲变形，立柱的高度设置保证轮组卡入后，轮圈最低点距离底座平面留有足够的间隙，转动轮组时轮胎不会与底座发生摩擦干涉，同时立柱高度不会过高，避免轮组放置后整体重心过高带来的稳定性问题。
